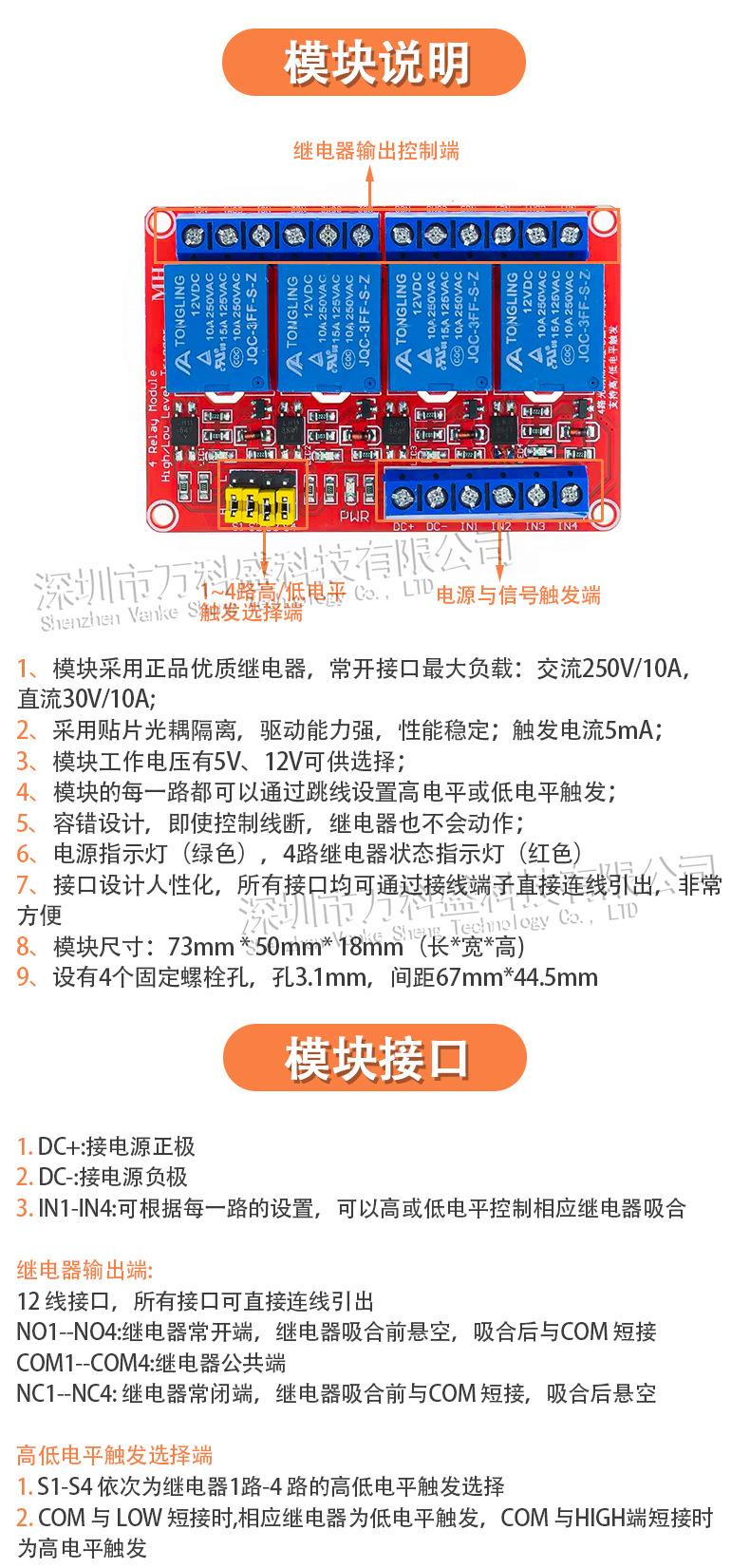

Descripción del módulo:
1. El módulo utiliza relés genuinos de alta calidad, y la carga máxima de la interfaz normalmente abierta es: CA 250V/10A, CC 30V/10A;
2. Adopta aislamiento de optoacoplador de parche, fuerte capacidad de conducción y rendimiento estable; corriente de disparo 5mA;
3. El voltaje de operación del módulo está disponible en 5V, 9V, 12V y 24V;
4. Cada canal del módulo se puede configurar para disparo por nivel alto o nivel bajo mediante un jumper;
5. Diseño tolerante a fallas, incluso si la línea de control se rompe, el relé no operará;
6. Luz indicadora de encendido (verde), luz indicadora de estado del relé de 4 vías (roja)
7. El diseño de la interfaz es fácil de usar. Todas las interfaces se pueden conectar directamente a través de los terminales de cableado, lo cual es muy conveniente.

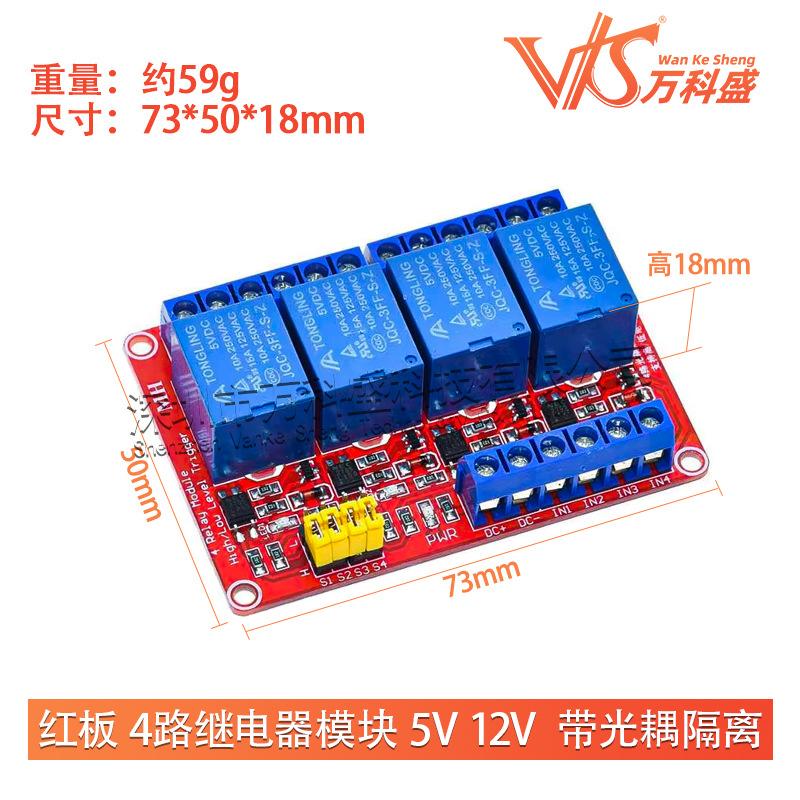

8. Tamaño del módulo: 73mm * 50mm * 18.5mm (largo * ancho * alto)
9. Hay 4 orificios para pernos de fijación, el diámetro del orificio es de 3.1 mm y el espaciamiento es de 67 mm * 44.5 mm.

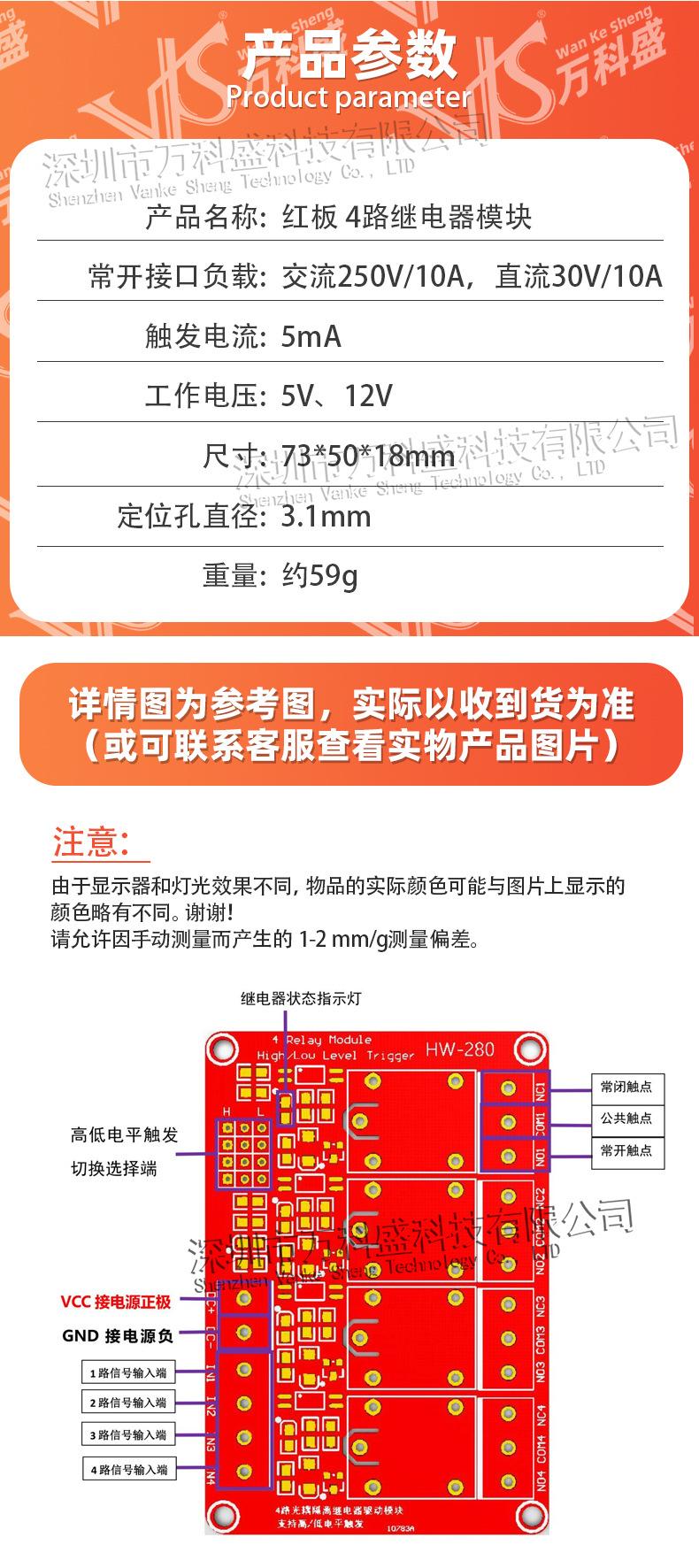

Segunda interfaz de módulo:
1. CC+: Conectar al polo positivo de la fuente de alimentación (el voltaje se basa en los requisitos del relé, con opciones de 5V, 9V, 12V y 24V)
2. CC-: Conectar al polo negativo de la fuente de alimentación
3. IN1-IN4: Según la configuración de cada canal, el relé correspondiente puede controlarse para que se active por nivel alto o bajo
Salida de relé:Hay interfaces de 12 hilos, todas las cuales se pueden conectar directamente y sacar, lo que hace conveniente para los usuarios usar
1. NO1--NO4: Interfaz de relé normalmente abierta, suspendida antes de que se energice el relé, en cortocircuito con COM después de la energización
2. Interfaz común de relé COM1--COM4
3. NC1--NC4: Interfaz de relé normalmente cerrada, en cortocircuito con COM antes de que el relé se energice, y flotante después de la energización
Terminal de selección de disparo alto y bajo:
1.S1-S4 son selecciones de disparo de nivel alto y bajo para los relés 1-4 respectivamente;
2. Cuando com se cortocircuita con bajo, el relé correspondiente se activa a un nivel bajo, y cuando com se cortocircuita con alto, se activa a un nivel alto.
