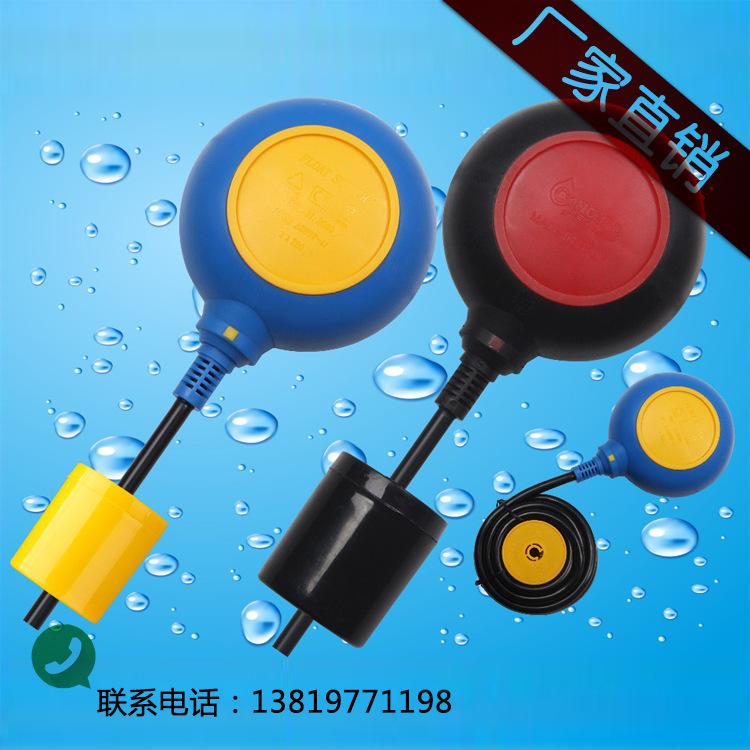

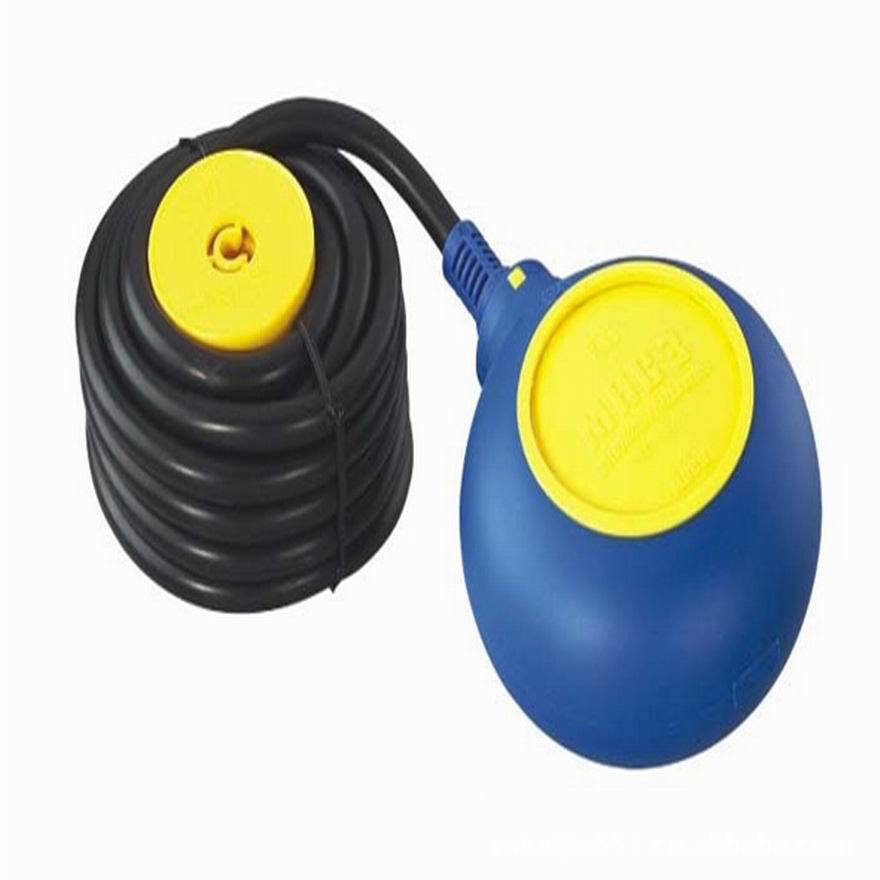

Interruptor controlador de nivel de flotador autoconfigurable con medidor directo de fábrica

Estimados clientes: Gracias por elegir nuestra empresa.-（HOYPC）Marca; Interruptor de flotador serie reciclable.

Lea atentamente las instrucciones antes de usar.

1、 El dispositivo está conectado a una bomba de agua a través de un cable elástico y se puede utilizar para el control automático de los niveles de agua en torres de agua y piscinas y para la protección contra la escasez de agua.
2、Parámetros técnicos:
*Tensión nominalC.A.：125 V/CA：250 V/CA：380 V
*Corriente máxima16A（8A）
*frecuencia:50~60 Hz
*Temperatura máxima de funcionamiento:99°C
*esperanza de vida:≥500000De segunda categoría
*Nivel de protección:IP68
3、Características de rendimiento:El interruptor de flotador para bomba eléctrica es un interruptor que puede ajustar el nivel de líquido en un barril, tanque o pozo. Se puede ajustar automáticamente, es fácil de operar, fácil de instalar, seguro y confiable. Tiene resistencia a las aguas residuales y se utiliza ampliamente en piscinas, petróleo, tanques de ácido y álcali, barriles, tanques, latas y otros contenedores en hogares, fábricas y minas.
4、Instalar：
(1)Fije el contrapeso al cable eléctrico para controlar el nivel del agua. (El contrapeso solo se proporciona cuando es necesario).
(2)Conecte el cable elástico a la bomba de agua y asegúrelo dentro del tanque de agua.
(3)La longitud del cable desde un punto fijo del contrapeso o cable elástico hasta la boya también determina el nivel del agua.
(4)Durante la instalación, las partes de interfaz final de los cables no se pueden sumergir en agua.
5、Instrucciones de uso:
1、Lleno de instrucciones

Como se muestra en la Figura 1, conecte el cable azul del controlador de presión a la bomba de agua y el cable negro al neutro para que la bomba se cargue completamente (el cable marrón permanece aislado). Para la instalación específica, consulte las Figuras 2 y 3.
En el proceso de trabajo de las Figuras 2 y 3, cuando el nivel del agua en el tanque baja a una cierta altura, la bomba de agua comienza a llenar el tanque con agua; cuando el nivel del agua en el tanque sube a una cierta altura, la bomba de agua deja de funcionar.
2、Instrucciones de vaciado

Como se muestra en la Figura 4, conecte el cable marrón del controlador de presión a la bomba de agua y el cable negro al neutro para que la bomba funcione en vacío. (El cable azul permanece aislado). Para una instalación específica, consulte las Figuras 5 y 6.
El proceso de funcionamiento de las figuras 5 y 6: Cuando el nivel del agua en la piscina baja a una cierta altura, la bomba de agua deja de funcionar; cuando el nivel del agua en la piscina sube a una cierta altura, la bomba de agua se pone en marcha y empieza a drenar el agua.
6、Instrucciones para el llenado y vaciado automático:
La figura 7 es el diagrama esquemático eléctrico del cambio automático entre llenado y vaciado, que también es una extensión de las dos funciones básicas de llenado y vaciado.
Proceso de trabajo de la Figura 7: Consulte las instrucciones de llenado y vaciado.
Como se muestra en la Figura 8, inserte el cable de alimentación desde el extremo cónico en el contrapeso y aplique la presión adecuada para moverlo hasta el extremo del cable que se va a fijar. (Este contrapeso solo se proporciona cuando es necesario).

7、Diagrama de demostración de instalación de contrapeso:
8、advertir:
（1）El cable de alimentación es parte integral del dispositivo. Si se detecta algún daño, se debe reemplazar el dispositivo y no se permiten reparaciones.
（2）La parte de la interfaz del terminal del cable de alimentación no se puede sumergir en agua.
（3）Mantenga los cables no utilizados aislados.
（4）La bomba de agua debe estar conectada a tierra para garantizar la seguridad personal.
9、Asuntos de garantía:
Bajo la condición de un almacenamiento y uso razonables, si el usuario descubre que el interruptor de flotador no se puede utilizar normalmente debido a una fabricación deficiente dentro de los seis meses posteriores a su salida de la fábrica, nuestra empresa lo reparará o lo reemplazará sin cargo.
