Manual del Producto

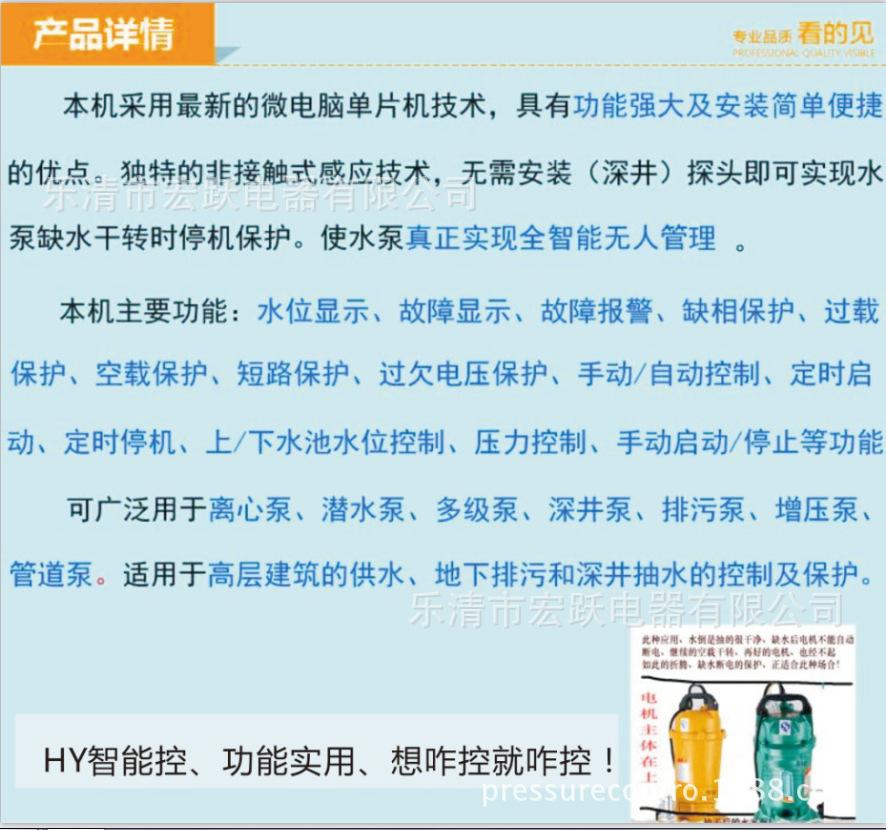

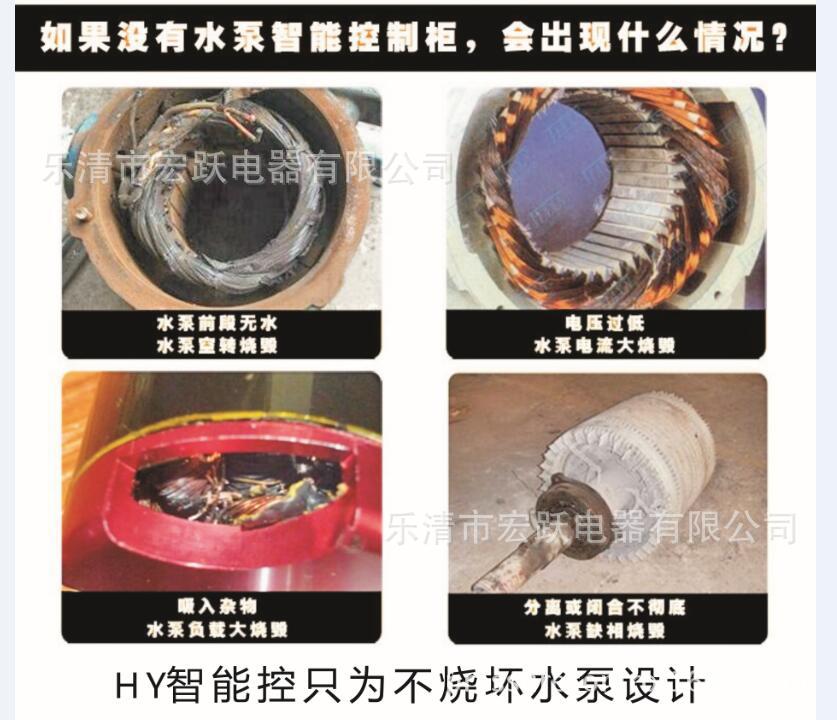

Esta máquina adopta la última tecnología de microcontrolador de un solo chip, con las ventajas de funciones potentes y una instalación simple y conveniente. La exclusiva tecnología de detección sin contacto puede realizar la protección de apagado cuando la bomba de agua funciona en seco debido a la falta de agua sin instalar una sonda (de pozo profundo). Hace que la bomba de agua realmente logre una gestión inteligente completamente desatendida.

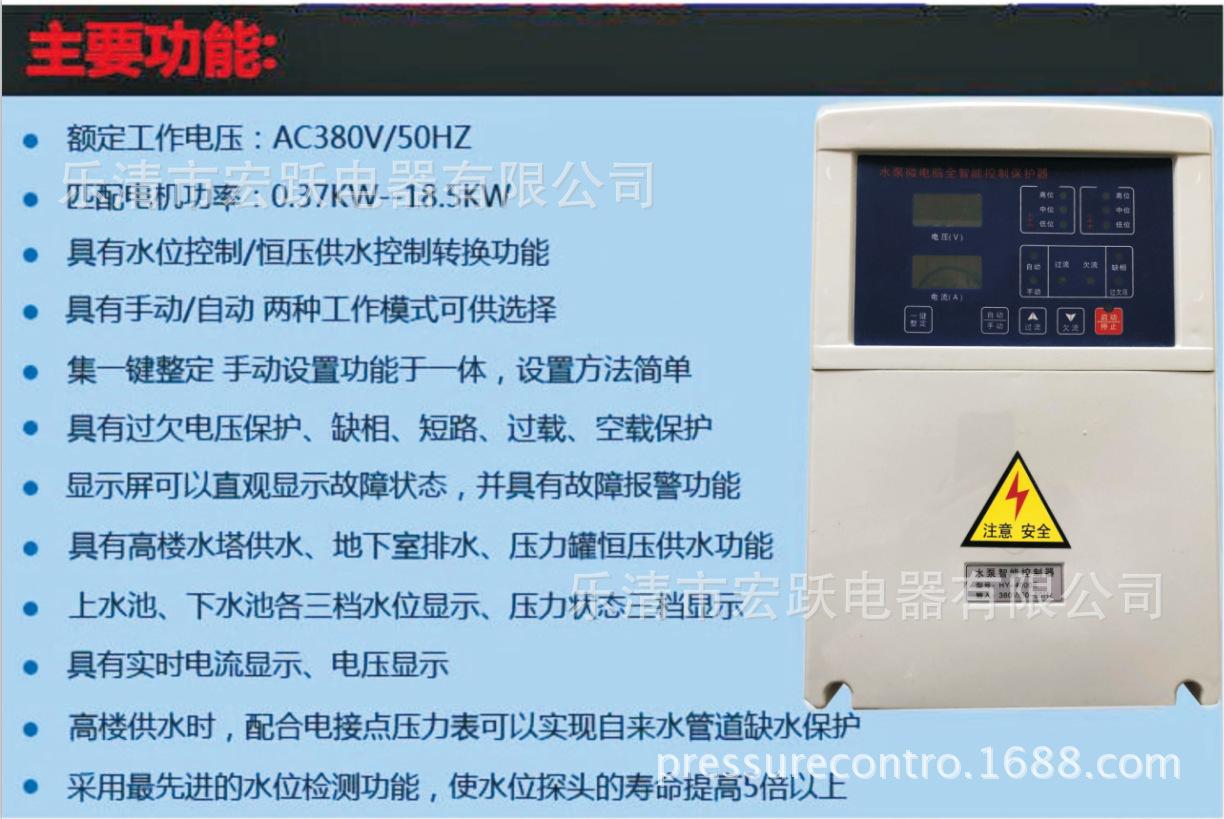

Las funciones principales de esta máquina: indicador de nivel de agua, indicador de falla, alarma de falla, protección contra pérdida de fase, protección contra sobrecarga, protección contra funcionamiento en vacío, protección contra cortocircuito, protección contra sobretensión y subtensión, control manual/automático, arranque temporizado, apagado temporizado, control de nivel de agua de piscina superior/inferior, control de presión, arranque/parada manual, etc.
Puede usarse ampliamente en bombas centrífugas, bombas sumergibles, bombas multietapa, bombas de pozo profundo, bombas de aguas residuales, bombas presurizadoras, bombas de tubería. Es adecuado para el control y la protección del suministro de agua en edificios de gran altura, aguas residuales subterráneas y bombeo de pozos profundos.

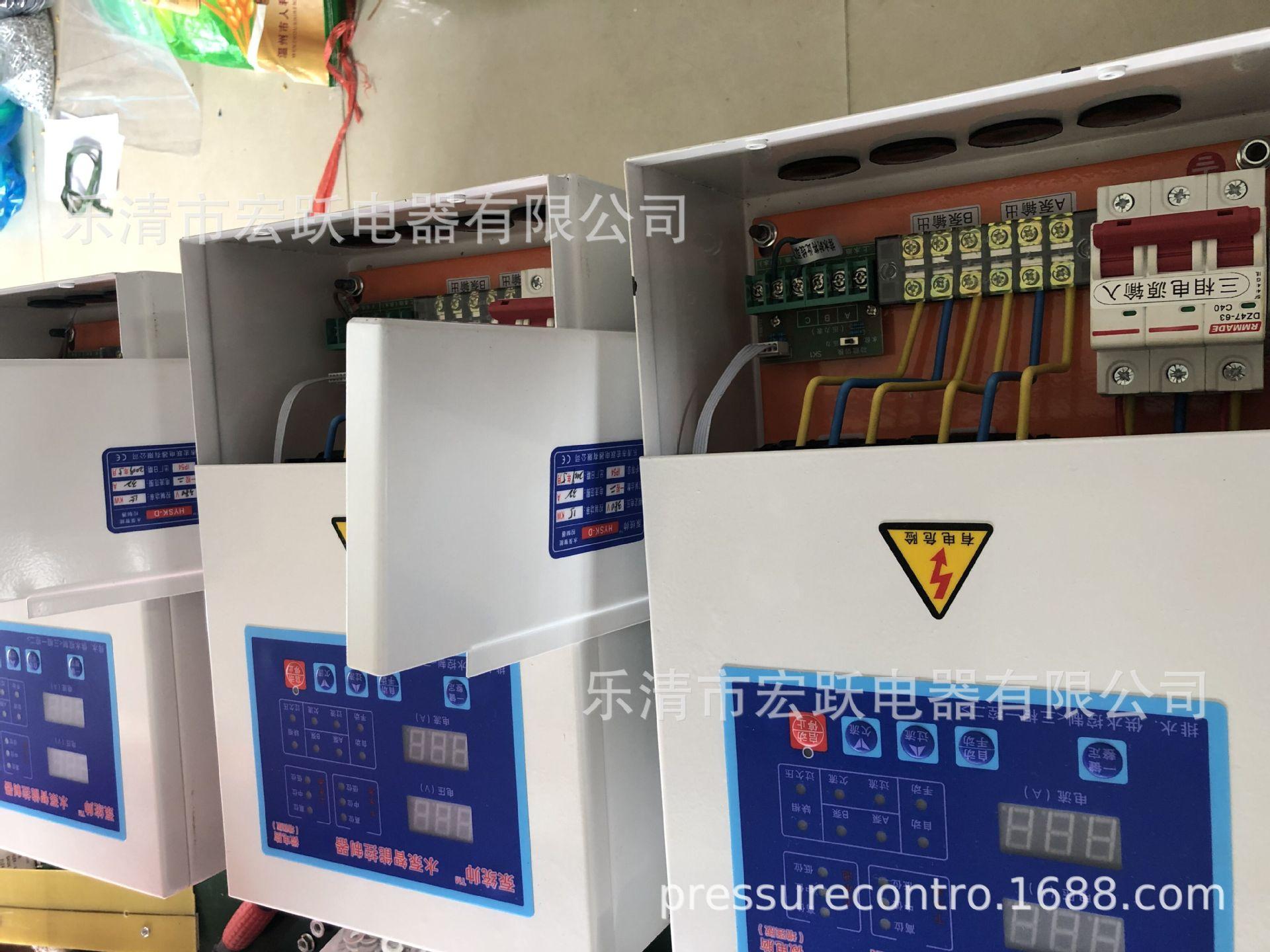

1. Suministro directo de fábrica caja de control de bomba de agua/controlador de bomba integrado

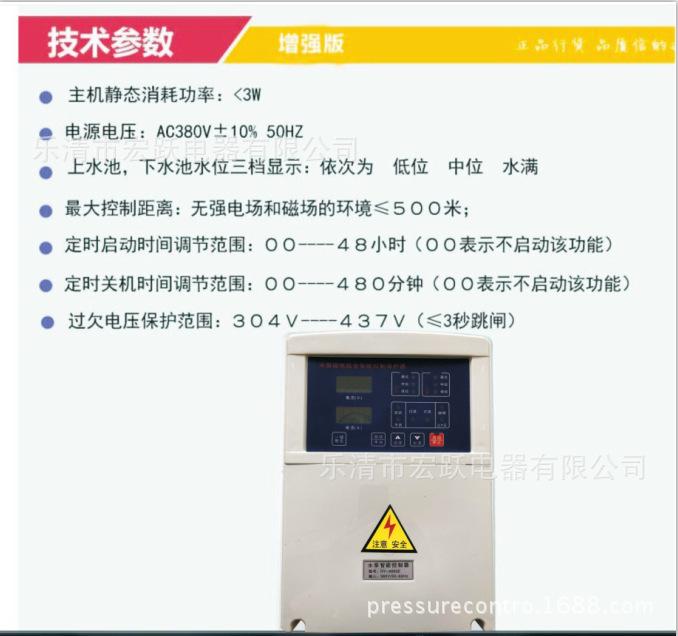

Los parámetros técnicos principales
1. Consumo de energía estática del host: <3W
2. Voltaje de alimentación: CA 380 V ± 10 % 50 HZ;
3. El nivel del agua de las piscinas superior e inferior se muestra en tres niveles: nivel bajo, nivel medio, nivel lleno
4. Distancia máxima de control: menor o igual a 500 metros en un entorno sin campos eléctricos y magnéticos fuertes;
5. Rango de ajuste de la hora de inicio del temporizador: 00-48 horas (00 significa no iniciar esta función)
6. Rango de ajuste del tiempo de inactividad del temporizador: 00-480 minutos (00 significa no iniciar esta función)
6. Rango de protección contra sobretensión y subtensión: 304V-437V (disparo menor o igual a 3 segundos)

Caja de control de bomba de agua/controlador de bomba integrado suministrado directamente por dos fabricantes

Guía de Instalación y Funciones Principales

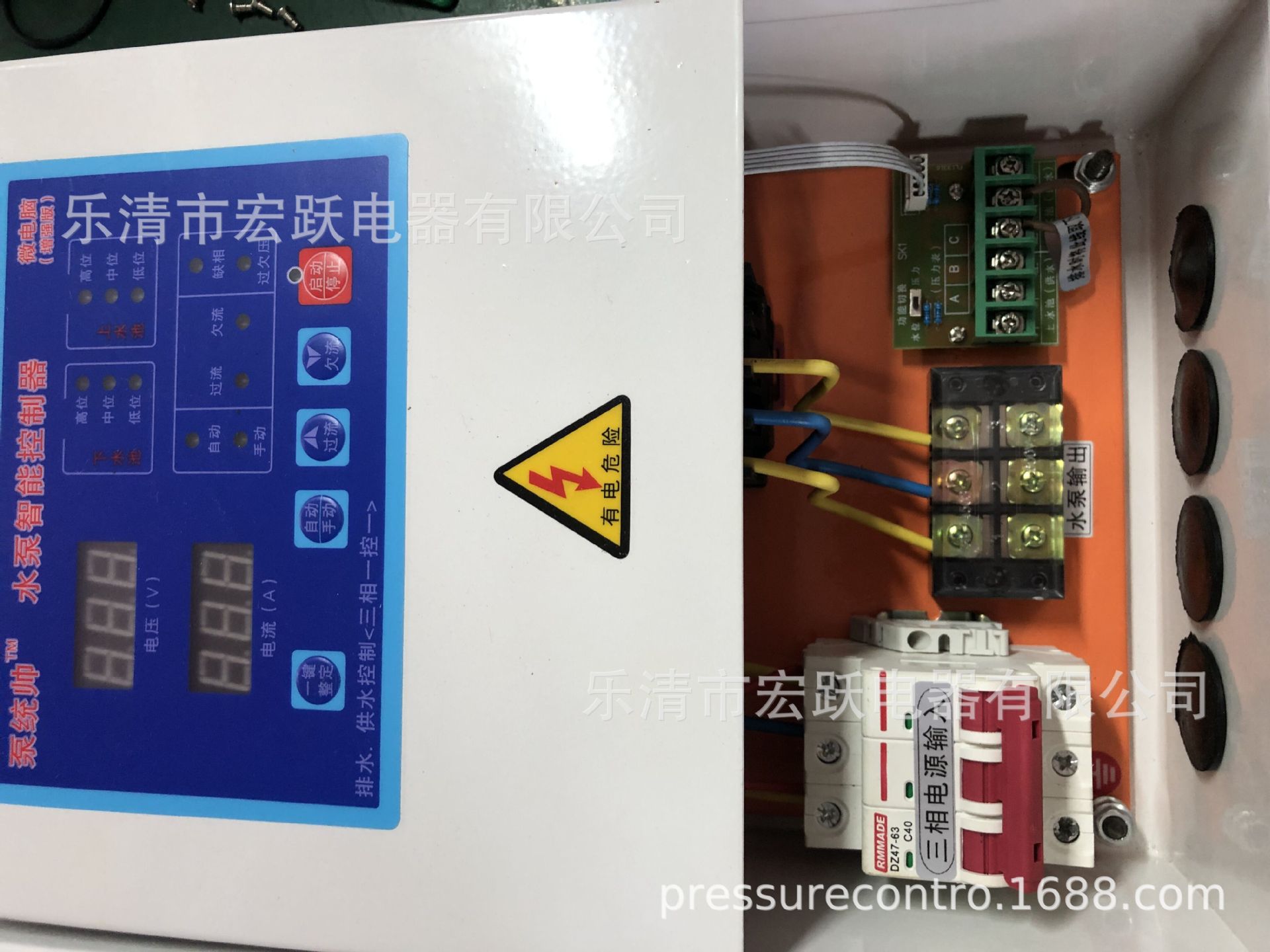

1. Instalación del host: Fije el controlador en la pared, abra la caja de conexiones y conecte el cable de alimentación, el cable de la bomba de agua y el cable de la sonda (o el cable del interruptor de flotador) según el diagrama de cableado.
2. Método de conexión de la línea de señal: No cortocircuite ninguna de las dos líneas de la sonda y no toque la pared de la piscina. Evite lugares con fuentes de interferencia fuertes o aparatos eléctricos y no enrede con cables de alimentación.
3. Arranque: Encienda la alimentación y cierre el interruptor de aire. La pantalla mostrará el nivel de agua real y el estado de funcionamiento. Presione el botón "Inicio/Paro" para iniciar y detener la bomba de agua inmediatamente; después de arrancar, asegúrese de que la bomba de agua no gire en sentido inverso.
4. Establecer parámetros: Después de arrancar la bomba de agua, la pantalla de visualización actual mostrará la corriente de trabajo real de la bomba de agua. Presione "sobrecorriente" para establecer el parámetro de protección contra sobrecorriente a un valor ligeramente superior a la corriente de trabajo normal de la bomba de agua; presione "subcorriente" para establecer el parámetro de protección contra subcorriente a un valor ligeramente superior a la corriente en vacío de la bomba de agua. (Consulte la sección "IV" para conocer el método de configuración)
5. El control del nivel de agua de la bomba de agua se controla principalmente mediante dos métodos de señal. Gire el interruptor a "nivel de agua":
A. Interruptor de flotador; B. Sonda de acero inoxidable: (Para el método de instalación, ver "V")
6. Control constante de la presión de la tubería, cambie el interruptor a "presión":
Simplemente conecte los cables "superior, medio e inferior" del manómetro de presión de contacto eléctrico a los puertos "ABC" de la máquina; después de conectar el cable de control, la luz indicadora en la pantalla muestra el estado de la presión: después de que los punteros medio e inferior se tocan, la luz indicadora de "posición baja" se enciende y la bomba de agua arranca automáticamente; después de que los punteros medio e inferior se separan, la luz indicadora de "posición media" se enciende y la bomba de agua continúa funcionando; después de que los punteros medio y superior se tocan, la luz indicadora de "posición alta" se enciende y la bomba de agua se detiene automáticamente; y opera en un ciclo en secuencia.
7. Dos modos de trabajo para elegir: automático y manual (presione la tecla "manual/automático" para cambiar):
A. En modo automático, la función de suministro de agua de la piscina superior, la función de drenaje de la piscina inferior, la función de suministro de agua a presión constante de la tubería,
La función de inicio temporizado está en funcionamiento automático;
B. En modo manual: no controlado por las funciones de nivel de agua y presión: solo al presionar el botón circular se puede iniciar y detener la bomba de agua.
8. Alarma de falla: Cuando la bomba de agua se detiene por "sobrecorriente/subcorriente", "sobretensión/bajatensión", "falta de fase, protección contra falta de fase", enviará continuamente alarmas y la luz indicadora de falla correspondiente se encenderá; es necesario verificar la causa y eliminar la falla antes de reiniciar.
9. Protección contra pérdida de fase: Si se pierde repentinamente alguna fase de la alimentación trifásica de la carga, la alimentación se cortará automáticamente en menos de 3 segundos.
10. Protección contra sobretensión y subtensión: Cuando el voltaje de la fuente de alimentación excede o cae por debajo del rango de protección de voltaje, la fuente de alimentación se cortará automáticamente en 3 segundos.
I1. Protección contra sobrecarga: Cuando la corriente de trabajo excede el parámetro de sobrecorriente establecido, la bomba se detendrá automáticamente: la corriente de sobrecarga tiene una característica de protección contra sobrecarga de tiempo inverso, es decir, cuanto más excede la posición establecida, más rápido actuará la protección contra sobrecarga.
12. Protección sin carga: Cuando la corriente de trabajo es inferior al parámetro de subcorriente establecido, la bomba de agua se detendrá automáticamente.
13. Protección contra cortocircuitos: Cuando la corriente de trabajo sea 6 veces el parámetro de corriente establecido, la máquina se detendrá automáticamente en 0.5 segundos y solo se podrá restablecer volviendo a energizar después de haber sido protegida contra cortocircuitos.
14. Función de arranque temporizado: Después de ser detenido por pérdida de fase, sobretensión, subtensión, sobrecarga, protección de línea vacía o parada manual, la máquina no se reiniciará automáticamente: después de configurar el tiempo de arranque temporizado, la bomba de agua se reiniciará a la hora indicada.
15. Función de parada por tiempo: Después de arrancar la bomba de agua, si el nivel o la presión del agua no alcanzan el límite superior dentro del tiempo establecido, la bomba de agua se detendrá automáticamente dentro del tiempo establecido:
16: Función de arranque y parada manual: Presione el botón "Start/Stop" para arrancar y detener la bomba inmediatamente (la protección contra cortocircuitos no puede arrancar)
17. Función de ajuste de una tecla: Después de arrancar la bomba de agua, mantenga presionada la "tecla de ajuste de una tecla" durante 3 segundos para ajustar automáticamente los parámetros de sobrecorriente y subcorriente según la corriente en ese momento: (No utilice esta función cuando la bomba de agua esté descargada o sobrecargada)

3. Suministro directo de fábrica caja de control de bomba de agua/controlador de bomba integrado

habilidades básicas

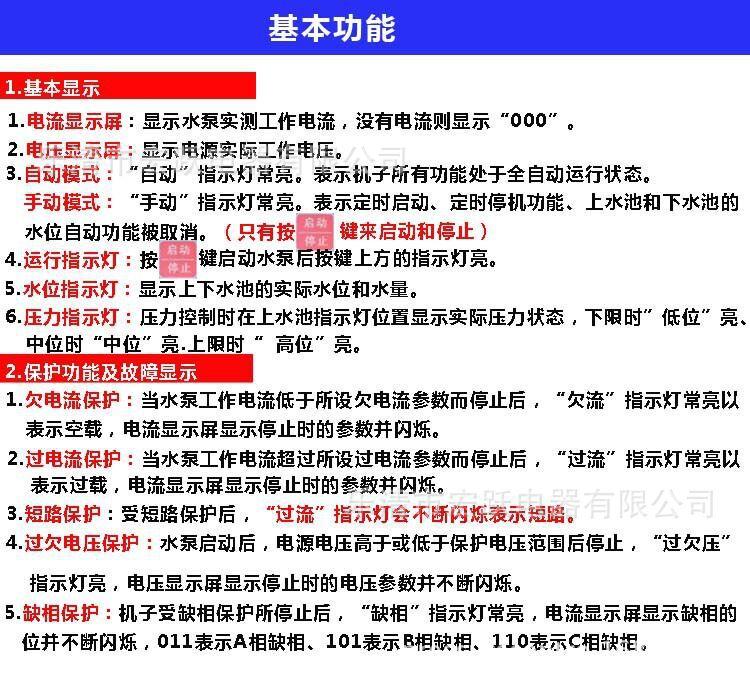

1 Pantalla Básica
1. Pantalla de visualización actual: muestra la corriente de trabajo real de la bomba de agua. Si no hay corriente, mostrará "000".
2. Pantalla de voltaje: muestra el voltaje de trabajo real de la fuente de alimentación.
3. Modo automático: La luz indicadora "Automático" está siempre encendida. Significa que todas las funciones de la máquina están en funcionamiento totalmente automático. Modo manual: La luz indicadora "Manual" está siempre encendida, indicando que la función de inicio programado, parada programada y la función automática de nivel de agua de la piscina superior e inferior se cancelan. (Solo puede iniciar y detener presionando el botón "Inicio/Paro".
4. Luz indicadora de funcionamiento: Después de presionar el botón "Inicio/Paro" para arrancar la bomba de agua, la luz indicadora encima del botón se enciende.
5. Luz indicadora de nivel de agua: muestra el nivel real de agua y el volumen de agua de las piscinas superior e inferior.
6. Luz indicadora de presión: Cuando está bajo control de presión, el estado real de la presión se muestra en la posición de la luz indicadora del tanque de agua superior. La "posición baja" se enciende cuando está en el límite inferior, la "posición media" se enciende cuando está en la posición media y la "posición alta" se enciende cuando está en el límite superior.
2 Función de protección y visualización de fallos
1. Protección contra baja corriente: Cuando la corriente de trabajo de la bomba de agua es inferior al parámetro de baja corriente establecido y se detiene, la luz indicadora de "baja corriente" permanece encendida para indicar funcionamiento en vacío, y la pantalla de visualización de corriente muestra el parámetro en el que se detuvo y parpadea.
2. Protección contra sobrecorriente: Cuando la corriente de trabajo de la bomba de agua excede el parámetro de sobrecorriente establecido y se detiene, la luz indicadora de "sobrecorriente" permanece encendida para indicar sobrecarga, y la pantalla de visualización de corriente muestra el parámetro en el momento de la parada y parpadea.
3. Protección contra cortocircuitos: Después de la protección contra cortocircuitos, la luz indicadora de "sobrecorriente" parpadeará continuamente para indicar un cortocircuito.
4. Protección contra sobretensión y subtensión: Después de arrancar la bomba de agua, el voltaje de la fuente de alimentación será mayor o menor que el rango de voltaje de protección y luego se detendrá. La luz indicadora de "sobretensión y subtensión" se encenderá, y la pantalla de voltaje mostrará los parámetros de voltaje cuando se detenga y parpadeará continuamente.
5. Protección contra pérdida de fase: Después de que la máquina se detenga debido a la protección contra pérdida de fase, la luz indicadora de "pérdida de fase" permanece encendida y la pantalla de visualización de corriente muestra la fase de la pérdida de fase y parpadea continuamente. 11 indica pérdida de fase A, 101 indica pérdida de fase B y 110 indica pérdida de fase C.

4. Suministro directo de fábrica caja de control de bomba de agua/controlador de bomba integrado

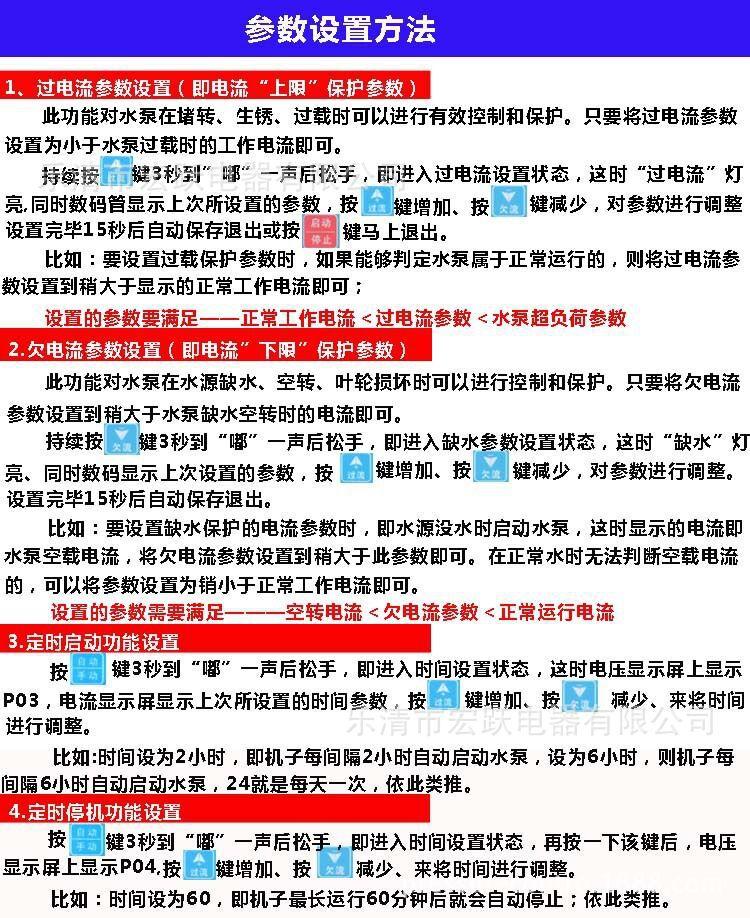

Método de configuración de parámetros
1. Configuración del parámetro de sobrecorriente (parámetro de protección de "límite superior" de corriente)

Esta función puede controlar y proteger eficazmente la bomba cuando está bloqueada, oxidada o sobrecargada. Simplemente establezca el parámetro de sobrecorriente para que sea inferior a la corriente de trabajo cuando la bomba esté sobrecargada.
Presione la tecla "Sobrecorriente" durante 3 segundos hasta que suene un "bip", luego suéltela para entrar en el estado de configuración de sobrecorriente. En este momento, la luz "Sobrecorriente" está encendida y la pantalla digital muestra los últimos parámetros establecidos. Presione la tecla "Sobrecorriente" para aumentar y la tecla "Subcorriente" para disminuir para ajustar los parámetros. Después de configurar, se guardará automáticamente y saldrá después de 15 segundos o presione la tecla "Inicio/Paro" para salir inmediatamente.
Por ejemplo: al configurar los parámetros de protección contra sobrecarga, si se puede determinar que la bomba de agua está funcionando normalmente, el parámetro de sobrecorriente se puede establecer en un valor ligeramente mayor que la corriente de funcionamiento normal mostrada;
Los parámetros establecidos deben cumplir las siguientes condiciones: corriente de trabajo normal < parámetro de sobrecorriente < parámetro de sobrecarga de la bomba
2. Configuración del parámetro de corriente de fuga (parámetro de protección de "límite inferior" de corriente)
Esta función puede controlar y proteger la bomba de agua cuando tiene poca agua, funciona en vacío o cuando el impulsor está dañado. Simplemente configure el parámetro de subtensión a una corriente ligeramente mayor que la corriente cuando la bomba de agua tiene poca agua y funciona en vacío.
Presione la tecla "underflow" durante 3 segundos hasta que suene un "bip", luego suéltela para ingresar al estado de configuración del parámetro de falta de agua. En este momento, la luz "water shortage" está encendida y la pantalla digital muestra los últimos parámetros establecidos. Presione la tecla "overflow" para aumentar y la tecla "underflow" para disminuir para ajustar los parámetros. La configuración se guardará automáticamente y saldrá 15 segundos después de completarse.
Por ejemplo, si desea configurar el parámetro actual para la protección contra escasez de agua, es decir, iniciar la bomba de agua cuando no hay agua en la fuente, la corriente que se muestra en este momento es la corriente sin carga de la bomba de agua, y puede configurar el parámetro de subcorriente para que sea ligeramente mayor que este parámetro. Si no puede juzgar la corriente sin carga durante el suministro normal de agua, puede configurar el parámetro para que sea ligeramente menor que la corriente de trabajo normal.
Los parámetros establecidos deben cumplir las siguientes condiciones: corriente en vacío < parámetro de subcorriente < corriente de funcionamiento normal.

3. Configuración de la función de inicio temporizado
Presione "Manual/Auto" durante 3 segundos hasta que suene un "bip", luego suéltelo para ingresar al estado de configuración de la hora. La pantalla de visualización de voltaje muestra P03 y la pantalla de visualización de corriente muestra el parámetro de hora establecido. Presione la tecla "Sobrecorriente" para aumentar y la tecla "Subcorriente" para disminuir para ajustar la hora.
Por ejemplo, si el tiempo se establece en 2 horas, la máquina iniciará automáticamente la bomba de agua cada 2 horas. Si se establece en 6 horas, la máquina iniciará automáticamente la bomba de agua cada 6 horas. 24 significa una vez al día, y así sucesivamente.
4. Configuración de la función de apagado temporizado
Presione la tecla "Manual/Auto" durante 3 segundos hasta que suene un "bip", luego suéltela para entrar en el estado de ajuste de hora. Presione la tecla nuevamente, y la pantalla de voltaje mostrará P04, y la pantalla de corriente mostrará el parámetro de tiempo establecido la última vez. Presione la tecla "Sobrecorriente" para aumentar, y presione la tecla "Subcorriente" para disminuir para ajustar la hora.
Por ejemplo: si el tiempo se establece en 60, la máquina se detendrá automáticamente después de funcionar durante un máximo de 60 minutos: y así sucesivamente.

Caja de control de bomba de agua/controlador de bomba integrado suministrado directamente por cinco fabricantes

Usando el Diagrama de Instalación

1. Conecte el cable de alimentación trifásica a la "entrada de alimentación trifásica" y el cable de la bomba principal a la placa de terminales de "conexión del motor de la bomba de agua". La secuencia de fases debe conectarse en consecuencia; por favor, conecte a tierra el cable de tierra de la bomba de agua de forma fiable por su cuenta.
2. Al controlar el nivel del agua: gire el interruptor a "nivel de agua";
A. El método de conexión del flotador durante el suministro de agua es que el cable normalmente abierto del interruptor de flotador de nivel de agua se conecta al puerto "medio superior" de la piscina, es decir, cuando el nivel del agua desciende al punto en que el flotador de nivel de agua se desconecta, la bomba de agua se iniciará automáticamente; cuando el nivel del agua sube al punto en que el flotador de nivel de agua se conecta, la bomba de agua se detendrá automáticamente.
B. Al drenar el agua, el contacto normalmente abierto del interruptor de flotador de nivel de agua está conectado al puerto "medio superior" de la piscina. Es decir, cuando el nivel del agua sube hasta el punto donde el flotador de nivel de agua se conecta, la bomba de agua se iniciará automáticamente. Cuando el nivel del agua baja hasta el punto donde el flotador de nivel de agua se desconecta, la bomba de agua se detendrá automáticamente.
3. Al conectar las sondas, fije las tres sondas de nivel de agua en las posiciones "superior, media e inferior" de la piscina por turno, y luego conecte los tres cables de señal a los puertos de señal de las piscinas correspondientes; ningún par de cables debe tocarse entre sí ni la pared de la piscina.
4. Después de conectar la línea de señal, puede depurarla según la luz indicadora de nivel de agua correspondiente para determinar si la línea de señal conectada es correcta.
5. Al controlar la piscina superior por sí sola, asegúrese de puentear los puertos "medio e inferior" de la piscina inferior.
6. Cuando la tubería esté bajo control de presión constante, instale el manómetro en la tubería de salida de la bomba de agua; gire el interruptor a "presión"; y conecte los tres cables del manómetro de presión con contacto eléctrico (superior, medio e inferior) al puerto de señal "ABC".
Diagrama de control eléctrico

Seis fabricantes suministran directamente la caja de control de la bomba de agua/controlador de bomba integrado

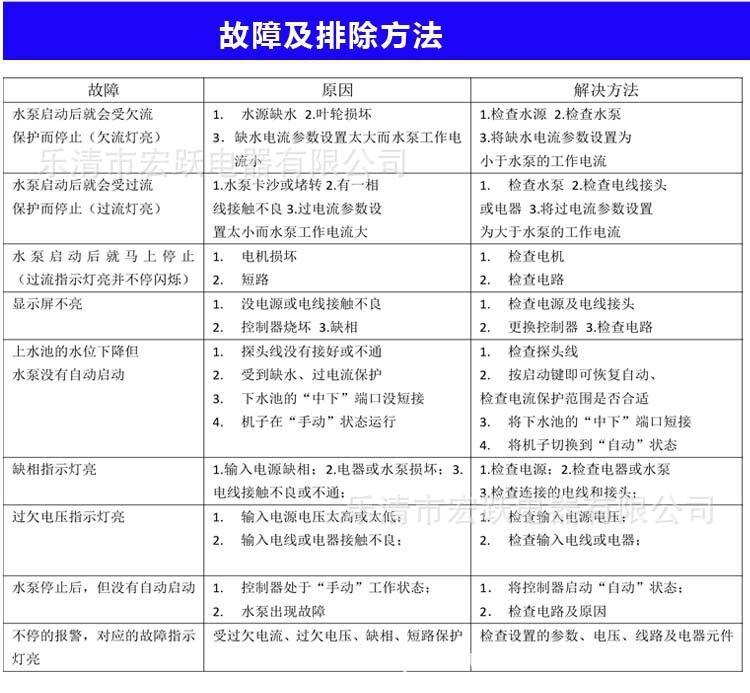

Fallas y métodos de solución de problemas

sieteSuministro directo de fábrica caja de control de bomba de agua/controlador de bomba integrado

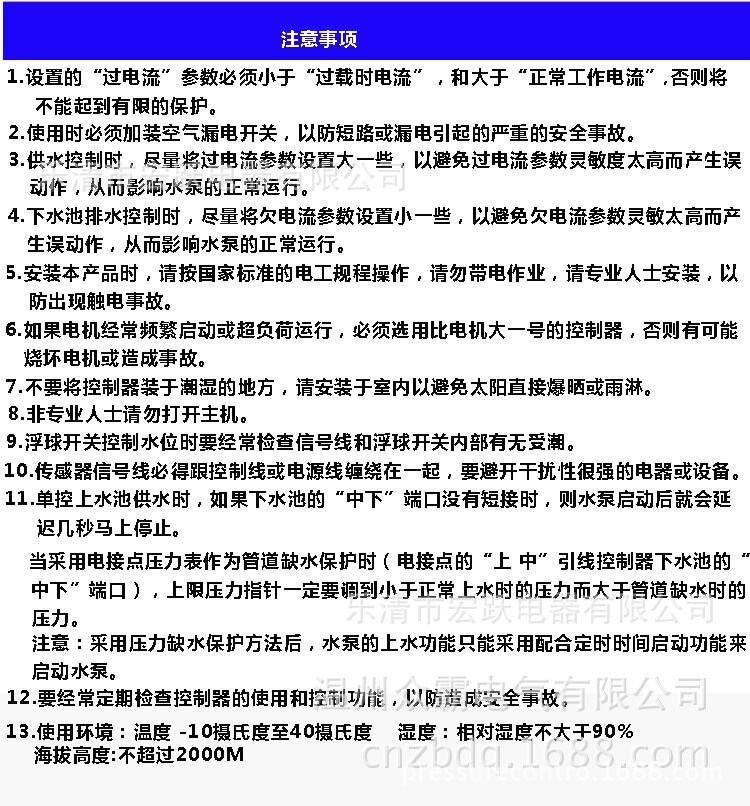

Precauciones
1. El parámetro "sobrecorriente" en la configuración debe ser menor que la "corriente de sobrecarga" y mayor que la "corriente de trabajo normal", de lo contrario no proporcionará una protección eficaz.
2. Se debe instalar un interruptor de fuga a tierra durante el uso para prevenir accidentes graves de seguridad causados por cortocircuitos o fugas.
3. Al controlar el suministro de agua, intente establecer el parámetro de sobrecorriente en un valor mayor para evitar un funcionamiento incorrecto debido a que la sensibilidad del parámetro de sobrecorriente es demasiado alta, afectando así el funcionamiento normal de la bomba de agua.
4. Al controlar el drenaje de la piscina inferior, intente establecer el parámetro de corriente de fondo a un valor más pequeño para evitar el funcionamiento incorrecto debido a la alta sensibilidad del parámetro de corriente de fondo, afectando así el funcionamiento normal de la bomba de agua.
5. Al instalar este producto, siga las normativas eléctricas nacionales. No trabaje con la corriente eléctrica conectada. Por favor, solicite la instalación a profesionales para prevenir accidentes por electrocución.
6. Si el motor se arranca con frecuencia o se sobrecarga, se debe seleccionar un controlador una talla más grande que el motor; de lo contrario, el motor podría quemarse o causar un accidente.
7. No instale el controlador en un lugar húmedo. Por favor, instálelo en interiores para evitar la luz solar directa o la lluvia.
8. No se permite que los no profesionales abran el host.
9. Cuando el interruptor de flotador controle el nivel del agua, compruebe siempre si el cable de señal y el interior del interruptor de flotador están húmedos.
10. La línea de señal del sensor no debe enredarse con la línea de control ni con la línea de alimentación, y debe mantenerse alejada de aparatos o equipos eléctricos con fuerte interferencia.
11. Cuando la piscina superior se suministra con agua mediante un solo control, si el puerto "medio e inferior" de la piscina inferior no está en cortocircuito, la bomba de agua se detendrá inmediatamente después de arrancar, a los pocos segundos;
Al usar un manómetro de contacto eléctrico como protección contra la escasez de agua en la tubería (el terminal "medio superior" del contacto eléctrico se conecta al puerto "medio inferior" del tanque de agua debajo del controlador), el puntero de presión del límite superior debe ajustarse a un valor inferior a la presión normal de suministro de agua.
La fuerza es mayor que la presión cuando la tubería tiene poca agua;
Nota: Después de usar el método de protección contra falta de agua por presión, la función de suministro de agua de la bomba de agua solo se puede iniciar junto con la función de inicio temporizado.
12. Verifique regularmente el funcionamiento del controlador y el rendimiento de control para prevenir fallas de seguridad.
13. Temperatura ambiente: -10℃ a 40℃ Humedad: La humedad relativa no debe ser superior al 90%. Altitud: no superior a 2000M

Ocho fabricantes suministran directamente la caja de control de la bomba de agua/controlador de bomba integrado

Información de Garantía
Toda la máquina está bajo garantía por 1 año, pero no somos responsables por daños causados por fuerza mayor como desastres naturales o instalación y uso inadecuados. Además, los daños en el interruptor de aire, contactor de CA y terminal no están cubiertos por la garantía. Nuestra empresa solo proporciona garantía o reparación para este producto. Si el usuario falla o quema el producto después de usarlo, no somos responsables de la reparación ni de la compensación.
La empresa se reserva el derecho de cambiar productos y especificaciones sin previo aviso.
