El motor está conectado al motor y la alimentación se conecta a la fuente de alimentación de CC. Tenga cuidado de no conectar los polos positivo y negativo de la fuente de alimentación al revés. Al realizar el cableado, asegúrese de que el terminal no toque el disipador de calor. Se recomienda no conectarlo con la alimentación encendida.

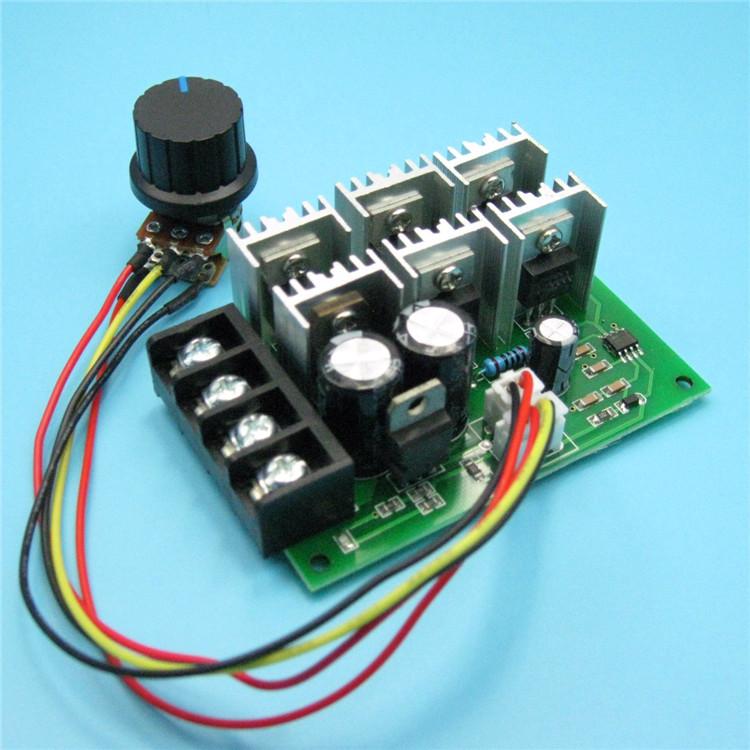

Indicadores técnicos
Voltaje de entrada: DC9-55V Voltaje de salida: lineal bajo carga
Límite de corriente de salida: 40 A (20 A para uso a largo plazo, preste atención para mantener el módulo en buenas condiciones de disipación de calor)
Potencia máxima: 2000W
Tipo de regulación de velocidad: regulación de corriente Modo de regulación de velocidad: potenciómetro (lineal) con interruptor
Rango de ciclo de trabajo de regulación de velocidad: 0—— Frecuencia de control: 25 KHZ
Tipo de cableado: Bloque de terminales tipo valla Longitud del cable de la perilla: 20 CM
Peso neto del producto: 135 g
Tamaño de instalación de la placa base: largo * ancho 83MM * 56MM * 26MM Apertura de instalación del potenciómetro: 7MM
Antes de encender, asegúrese de que las conexiones positivas y negativas sean correctas. No permita que el cableado toque el disipador de calor, ya que podría quemar la placa de circuito. Tenga en cuenta que este no es un módulo de potencia. Debe conectar el motor para ajustar la velocidad. Si no conecta el motor, la salida del multímetro no cambiará. No conecte la alimentación de CA. Para motores con escobillas.
