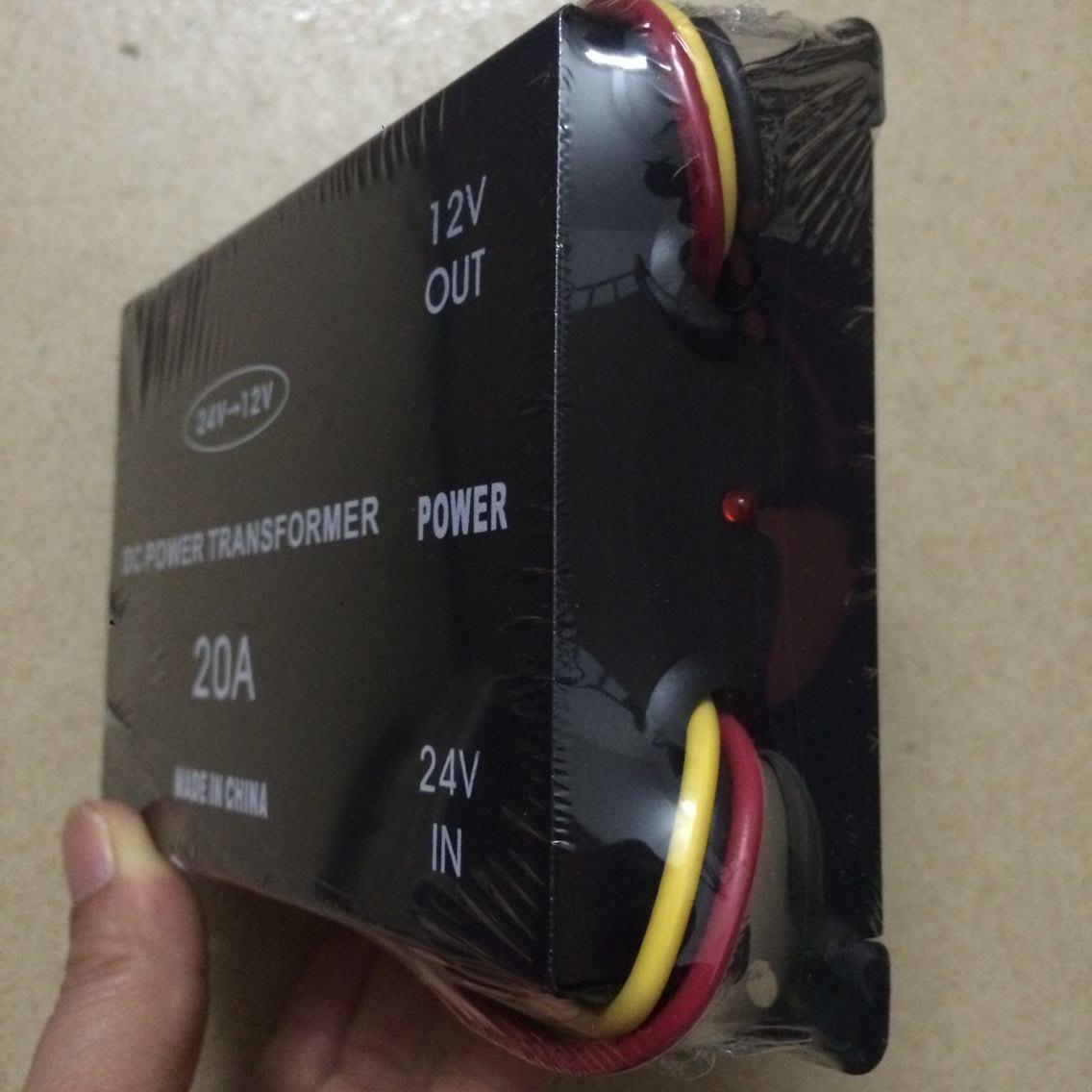

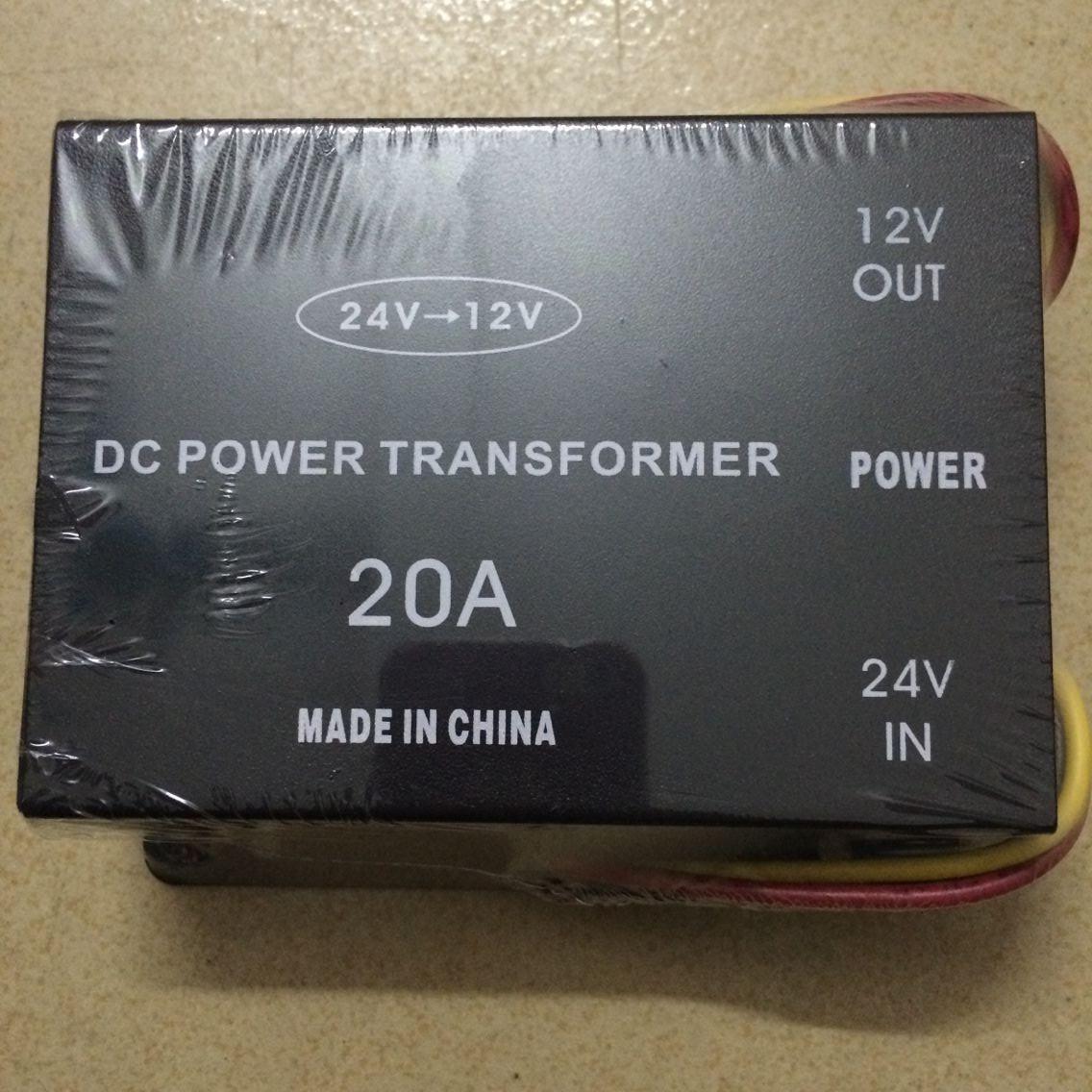

Este producto está hecho de un módulo regulador de voltaje de conmutación integrado importado, que puede
La fuente de alimentación de 13-40 V CC se convierte en una salida de alimentación estable de 12 V CC.
Tiene funciones de protección automática como sobretensión, sobrecorriente, sobretemperatura, cortocircuito, etc., y puede recuperarse bajo determinadas condiciones.
Funciona normalmente después de la recuperación. Es un producto para sistemas de audio y video de automóviles (especialmente adecuado para
Vehículos que utilizan alimentación de 24 V)
Parámetros principales del producto:
1. Voltaje de entrada: CC 20-30 V
2. Voltaje de salida: CC 12 V
3. Corriente de salida: 20 A

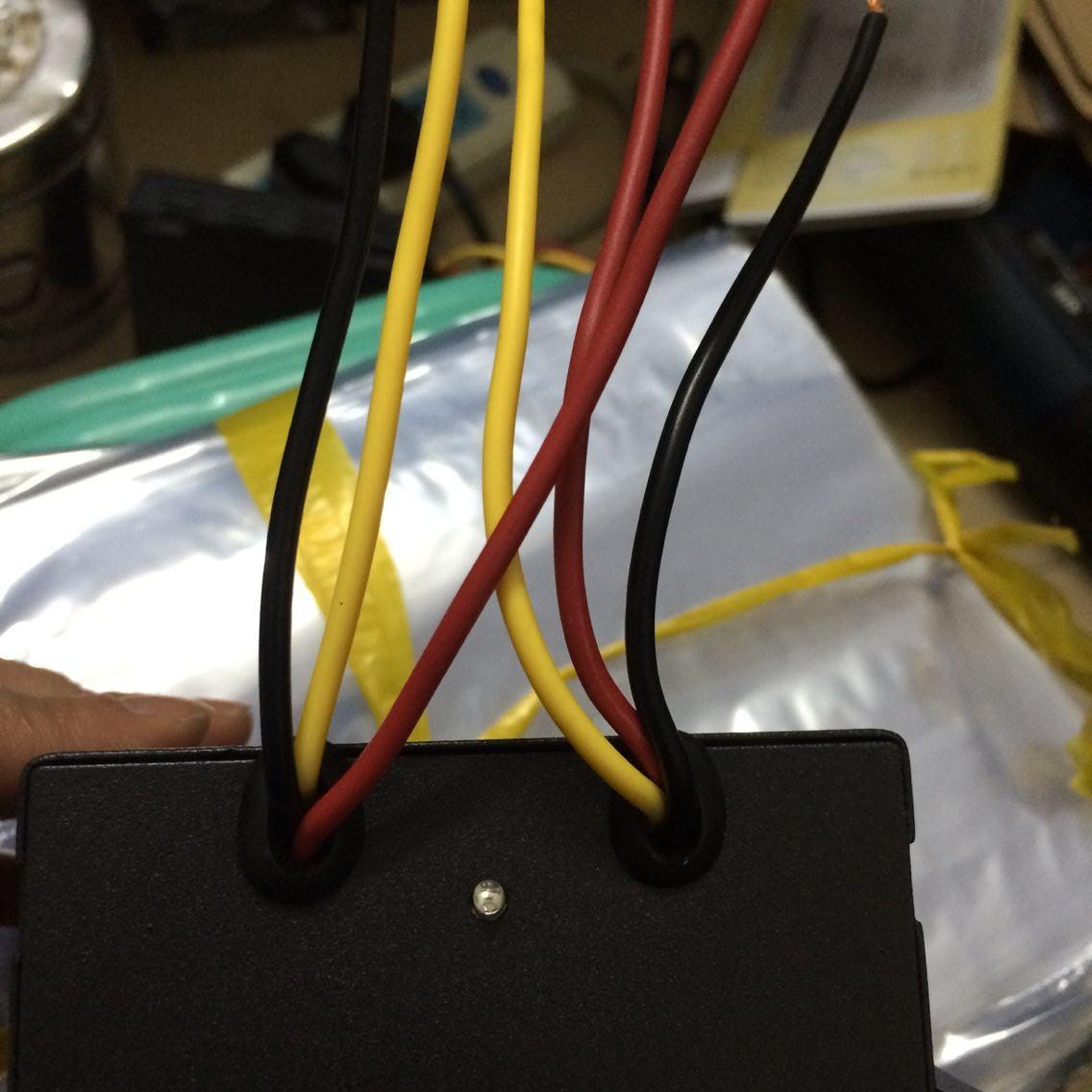

4. Seis líneas (con línea de memoria)
5. Estructura de carcasa de hierro.

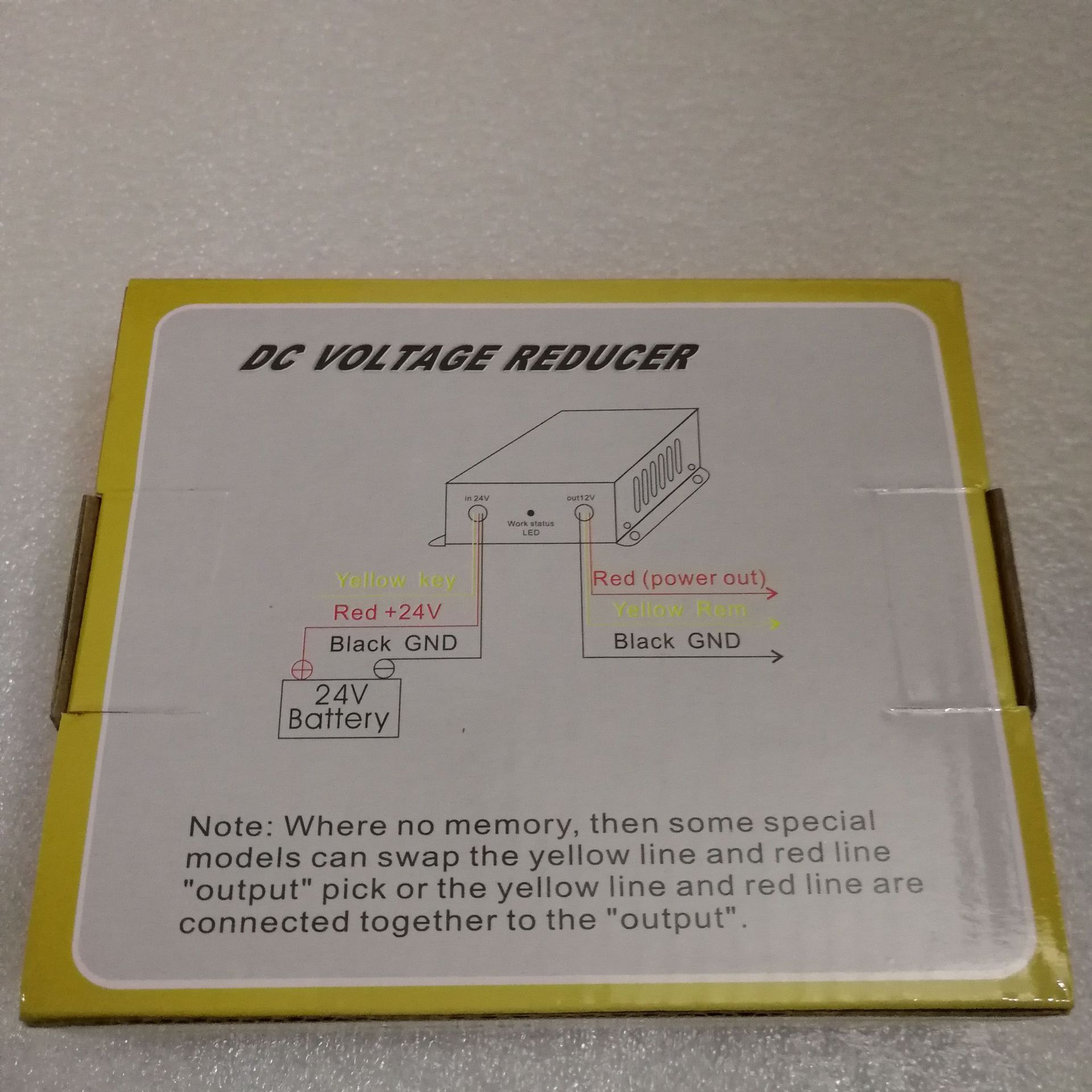

Instrucciones de cableado de entrada de 24 V:
Cable rojo: línea de alimentación principal, conectada al terminal positivo de la batería.
línea amarilla:Línea ACC, con línea de memoria, conectada al interruptor de llave.
Cable negro: Conéctese al terminal negativo de la batería o al cable de tierra del automóvil.
Instrucciones de cableado de salida de 12 V:
Cable rojo: Línea de alimentación principal del aparato.
Línea amarilla: Línea ACC, con línea de memoria, conectada al control eléctrico.
Conocimientos sobre la compra de convertidores de potencia para automóviles:
1: Instrucciones para el convertidor de potencia del vehículo:
El convertidor de potencia del vehículo es un convertidor CC-CC. Los convertidores (CC/CC) se utilizan ampliamente en comunicaciones remotas y de datos, computadoras, equipos de automatización de oficina, instrumentación industrial y aplicaciones militares., aeroespacial y otros campos, involucrando todos los sectores de la economía nacional.
Según la potencia nominal, los convertidores CC/CC se pueden dividir en tres categorías: 1,6 W a 250 W, 250 W a 750 W y 750 W a 1 kW. En la década de 1990, los convertidores CC/CC...La tasa de crecimiento en el rango de baja potencia ha aumentado significativamente, entre los cuales la tasa de crecimiento de los convertidores CC/CC de 6 W ~ 250 W se debe a que se utilizan ampliamente en equipos de medición y prueba de CC, informática.Sistemas de visualización de computadoras, computadoras y sistemas de comunicación militar. Debido a la alta velocidad de los microprocesadores, el desarrollo de convertidores CC/CC de baja a media potencia es una tendencia inevitable, por lo que 250 W~La tasa de crecimiento de los convertidores CC/CC de 750 W también es relativamente rápida, principalmente porque se utilizan en equipos médicos y experimentales de servicio, equipos de control industrial, equipos de comunicación remota, equipos de transmisión y comunicación multicanal.Los equipos de transmisión, convertidores CC/CC, tienen amplias perspectivas de aplicación en los campos de las comunicaciones remotas y digitales.
El convertidor de energía a bordo se utiliza en camiones y autobuses grandes para convertir CC 24 V en CC 12 V para alimentar el audio del automóvil, el subwoofer, el sistema de navegación, la grabadora de conducción y otros electrodomésticos del automóvil.
El producto está desarrollado con tecnología avanzada de chip PWM. La conversión de potencia funciona en el rango de súper audio, lo que reduce considerablemente el volumen y el peso del equipo y permite que el circuito funcione sin ruido.Este producto está diseñado con múltiples circuitos de protección: 1. Protección contra cortocircuitos 2. Protección contra sobrecargas 3. Protección contra cortocircuitos 4. Memoria de apagado. Protege eficazmente electrodomésticos y circuitos automotrices durante su uso.Cuando la corriente de salida excede la salida nominal, el circuito de salida se puede cortar rápidamente para proteger eficazmente el equipo eléctrico.

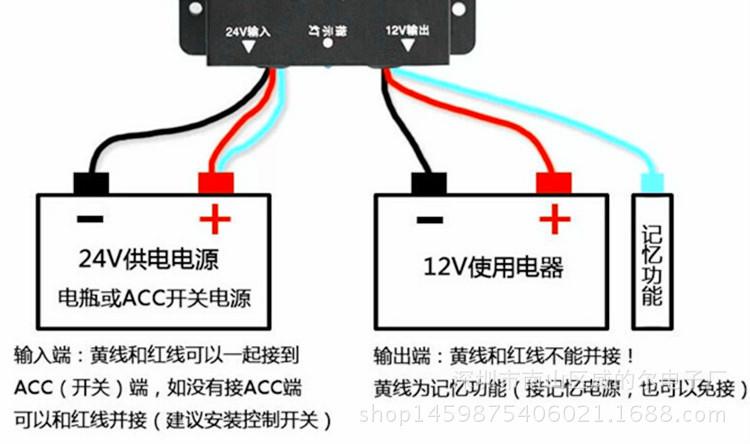

2: Cómo instalar y utilizar:
1. Coloque el reductor de voltaje en un ambiente ventilado y seco y asegúrelo adecuadamente.
2. Conecte el terminal de entrada de 24 V al conector de alimentación. El cable rojo se conecta al polo positivo, el cable amarillo al cable del interruptor de llave (cable del interruptor de encendido) y el cable negro al polo negativo.
3. Conecte la salida de 12 V al aparato eléctrico de 12 V. El cable rojo se conecta al terminal positivo. El cable amarillo se conecta al cable ACC (REM) del aparato eléctrico. El cable negro se conecta al polo negativo.
*La corriente de funcionamiento a largo plazo de los aparatos eléctricos debe ser inferior a la corriente nominal del reductor de tensión. Asegúrese de aislar bien el cableado después de realizarlo para evitar cortocircuitos.
4. Encienda la fuente de alimentación del automóvil para suministrar energía al regulador de voltaje y la luz indicadora del regulador de voltaje se encenderá.
5. Encienda el interruptor de encendido del aparato eléctrico y funcionará normalmente.
Tres: Precauciones para el uso del producto:
1. No lo utilice durante mucho tiempo excediendo la corriente nominal para evitar fallas.
2. No utilice este producto durante mucho tiempo con el motor del automóvil apagado para evitar inconvenientes al arrancar el automóvil debido al bajo voltaje de la batería.
3. Respete estrictamente las precauciones de uso de aparatos eléctricos al utilizar este producto.
4. Este producto no se puede utilizar en lugares con altas temperaturas, húmedos o polvorientos.
5. No desmonte ni modifique este producto.
