Al usar este producto, por favor no conecte a tierra la entrada y la salida del módulo juntas, de lo contrario la resistencia de muestreo de corriente en la parte posterior de la placa será puenteada, haciendo que el módulo no pueda ajustar la corriente de salida. Cuando se conecta a una carga, el chip de potencia del módulo se quema fácilmente.

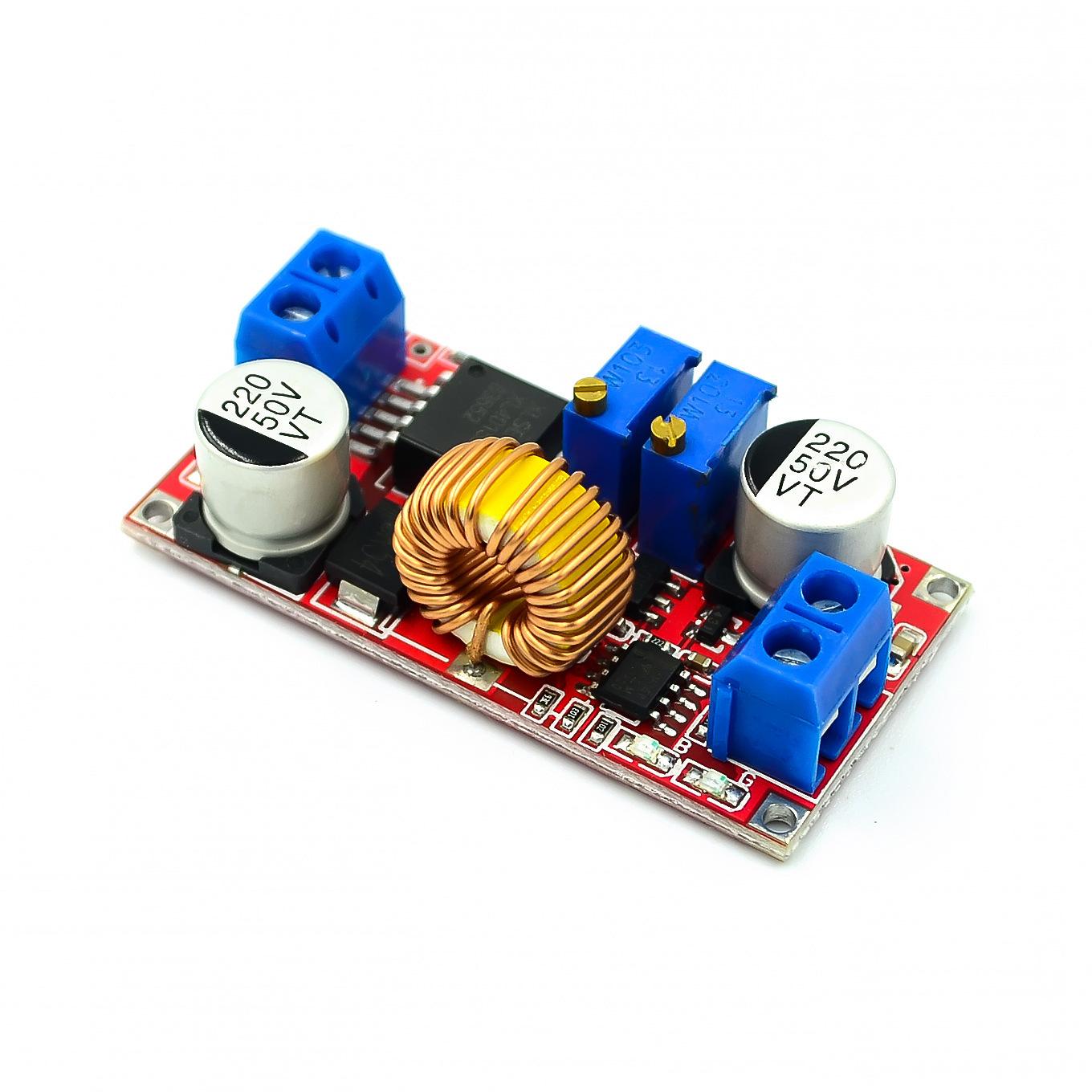

¡Este módulo es fácil de usar y poderoso! ! !

Un módulo tiene tres funciones principales, que pueden satisfacer sus necesidades en la mayoría de las ocasiones!!!

Aspectos destacados del módulo:

1. Alta potencia, alta eficiencia y bajo rizado;

2. Tres en uno:

(1) Utilizado como un módulo reductor común con capacidad de protección contra sobrecorriente;

(2) Utilizado como cargador para baterías de litio, baterías, baterías de níquel-cadmio e hidruro de níquel-metal (paquetes de baterías) de varios valores de voltaje, y utilizado en paneles solares, turbinas eólicas, etc.

(3) Utilizado como un módulo de controlador de corriente constante para LED de alta potencia;

3. Tiene dos modos: voltaje constante y corriente constante. Hay una luz indicadora para señalar en qué modo se encuentra actualmente el módulo;

4. Cuando se usa como cargador de batería de litio, puede configurar el voltaje de carga flotante y la corriente de carga, y hay una luz indicadora para señalarlo.

Indica si está cargando o completamente cargado;

5. Con función de protección de limitación de corriente, el módulo no se quemará incluso si la salida está en cortocircuito.

,uno,Parámetros del módulo

、 Puerto de conexión:

Modo de entrada: entrada IN+ positiva, entrada IN- negativa
Modo de salida: OUT+ salida positiva, OUT- salida negativa

Voltaje de entrada: 4-38V

Voltaje de salida: 1,25-36 V ajustable continuamente

Corriente de salida: ajustable, máxima

Potencia de salida: hasta 75W

Temperatura de trabajo: -40~+85 grados

Frecuencia de trabajo: 180KHz

Eficiencia de conversión: 96%

Protección contra cortocircuitos: Sí (corriente limitada 8A)

Protección contra sobretemperatura: Sí (apaga automáticamente la salida después de sobretemperatura)

Protección contra conexión inversa de entrada: Ninguna (si es necesario, conecte un diodo de alta corriente en serie a la entrada)

Método de instalación: 4 tornillos de 3 mm

Método de cableado: Terminal de cableado o terminal de soldadura, V-IN es entrada, V-OUT es salida

Tamaño del módulo: longitud 61.7mm ancho 26.2mm altura 15mm

Peso: 25g

22.Ámbito de aplicación

1. Utilizado como un módulo buck ordinario con capacidad de protección contra sobrecorriente

Instrucciones:

(1) Ajuste el potenciómetro de voltaje constante para que el voltaje de salida sea el valor de voltaje que desea

(2) Use el rango de corriente de 10A del multímetro para medir la corriente de cortocircuito de salida (solo conecte los dos cables de prueba al terminal de salida), y ajuste el potenciómetro de corriente constante para que la corriente de salida alcance el valor de protección contra sobrecorriente preestablecido. (Por ejemplo, si el valor de corriente mostrado en el multímetro es 4A, entonces la corriente máxima cuando use el módulo solo puede alcanzar 4A. Cuando la corriente alcanza 4A, la luz indicadora roja de voltaje constante y corriente constante se enciende, de lo contrario, la luz indicadora está apagada)

Nota: Cuando se usa en este estado, debido a la resistencia de muestreo de corriente de 0.05 ohmios en el extremo de salida, habrá una caída de voltaje de 0~0.3V después de conectar la carga. ¡Esto es normal! Esta caída de voltaje no es causada por su carga, sino que cae en la resistencia de muestreo.

2. Usar como cargador de batería

Los módulos sin función de corriente constante no pueden utilizarse para cargar la batería. Dado que la diferencia de voltaje entre la batería agotada y el cargador es grande, la corriente de carga será demasiado alta y la batería se dañará. Por lo tanto, debe usar corriente constante en la batería al principio. La carga de corriente continua se reanuda automáticamente al voltaje constante cuando la carga alcanza un nivel determinado.

Instrucciones:

(1) Determine el voltaje de carga flotante y la corriente de carga de la batería que necesita cargar; (Si los parámetros de la batería de litio son 3.7V/2200mAh, entonces el voltaje de carga flotante es 4.2V, que es la corriente de carga máxima de 1C, es decir, 2200mA)
(2) En condiciones sin carga, mida el voltaje de salida con un multímetro y ajuste el potenciómetro de voltaje constante para que el voltaje de salida sea el voltaje de carga flotante; (Si está cargando una batería de litio de 3.7V, ajuste el voltaje de salida a 4.2V)
(3) Use un multímetro con un rango de corriente de 10A para medir la corriente de cortocircuito de salida (simplemente conecte los dos cables de prueba al terminal de salida), y ajuste el potenciómetro de corriente constante para hacer que la corriente de salida alcance el valor de corriente de carga preestablecido;
(4) El ajuste predeterminado de la corriente de carga es 0.1 veces la corriente de carga. (La corriente de la batería disminuye gradualmente durante el proceso de carga, y la carga a corriente constante se cambia gradualmente a carga a voltaje constante. Si la corriente de carga se ajusta a 1A, entonces cuando la corriente de carga sea inferior a 0.1A, la luz azul se apaga y la luz verde se enciende, indicando que la batería está completamente cargada.)
(5) Conecte la batería y cárguela.

(Los pasos 1, 2, 3 y 4 son: el extremo de entrada está conectado a la fuente de alimentación, y el extremo de salida está descargado y no conectado a la batería)

3. Utilizado como un módulo de controlador de corriente constante para LED de alta potencia

(1) Determine la corriente de operación y el alto voltaje de operación que necesita para alimentar el LED;

(2) En condiciones de vacío, mida el voltaje de salida con un multímetro y ajuste el potenciómetro de voltaje constante para que el LED de voltaje de salida sea un voltaje de operación alto;

(3) Use el rango de corriente de 10A del multímetro para medir la corriente de cortocircuito de salida, y ajuste el potenciómetro de corriente constante para hacer que la corriente de salida sea la corriente de operación LED predeterminada;

(4) Conecte el LED y pruebe la máquina.

(Los pasos 1, 2 y 3 son: conectar la entrada a la fuente de alimentación y dejar la salida sin carga y sin conectar la luz LED.)

Nota: Cuando este módulo se utiliza a más de 3A, 35W, ¡¡¡por favor mejore la disipación de calor!!!
