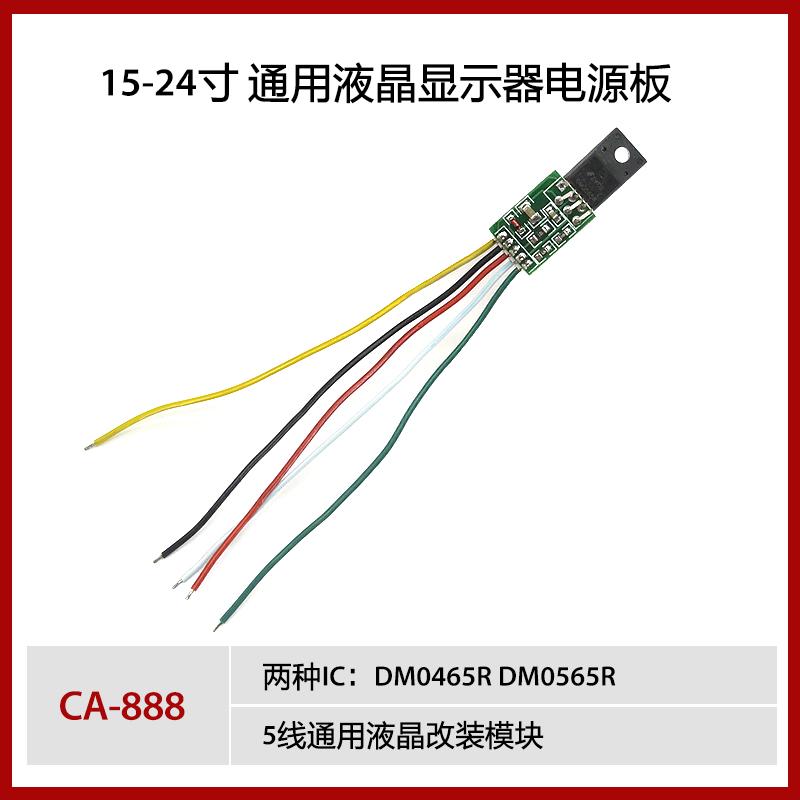

1. Propósito: Resolver el problema de la reparación de fallas de energía de monitores LCD de 15 a 21 pulgadas.
Los daños en la placa de alimentación LCD son muy comunes. Entre ellos, el chip controlador de potencia, el tubo de conmutación de alta potencia, la resistencia de muestreo y otros daños son comunes. Debido a la gran variedad de modelos y variedades de estos componentes, a menudo son imposibles de reemplazar por falta de repuestos.
En respuesta a las necesidades de nuestros clientes, hemos desarrollado este módulo de alimentación universal para monitores LCD. Este módulo ofrece las ventajas de un cableado sencillo, una instalación cómoda, ahorro de tiempo y una mayor tasa de éxito en las reparaciones.Los amigos que enfrentan los problemas de mantenimiento mencionados anteriormente pueden considerar este módulo de energía universal que hemos desarrollado.

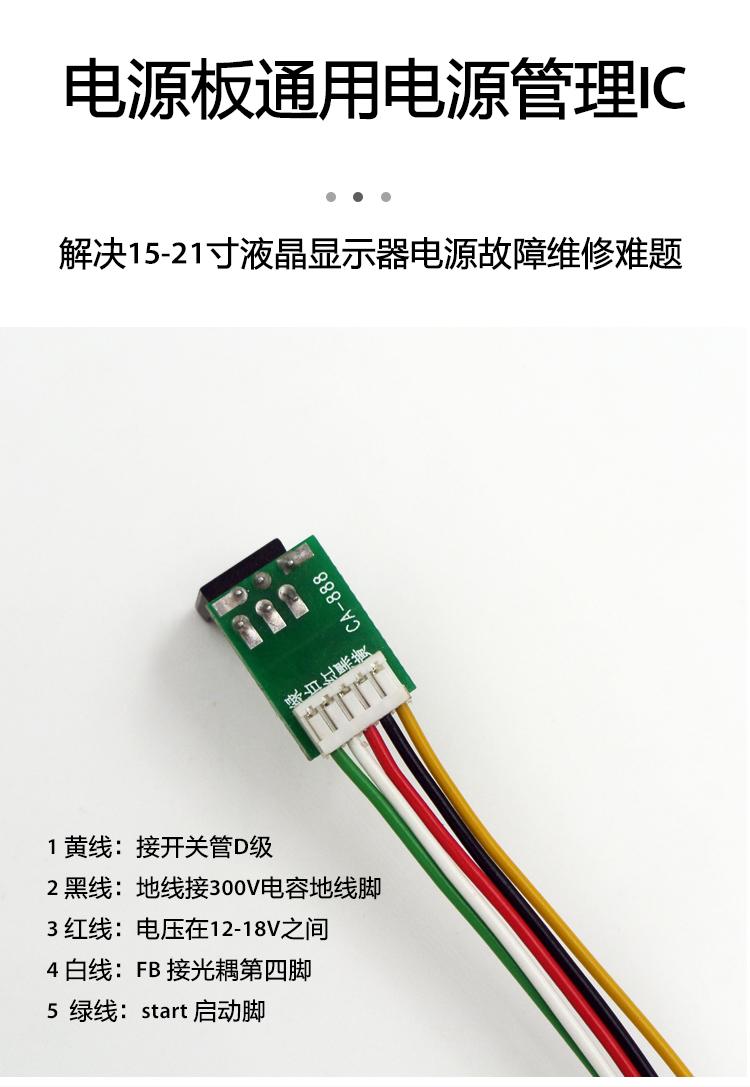

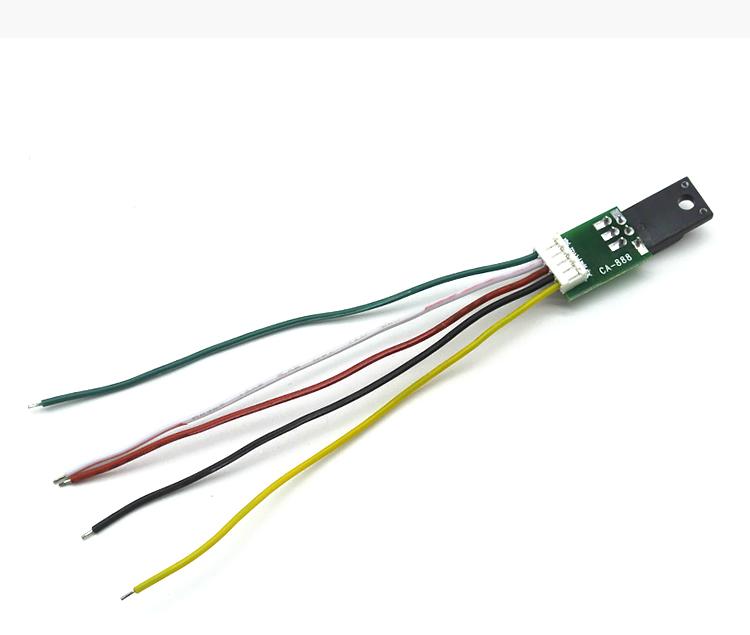

2. Definición de pin
Cable amarillo del pin 1: DRAIN, terminal de control de potencia, conectado al polo D del tubo de potencia MOS de alta potencia original.Generalmente la pata media del tubo del interruptor de encendido
Cable negro o rosa de 2 pines: GND, cable de tierra del módulo 300v, conectado al polo negativo del capacitor, puede estar en la misma línea.Conectado directamente al polo negativo del condensador de filtro grande.
Cable rojo de 3 pines: VCC, extremo de la fuente de alimentación del módulo, conectado al polo positivo del condensador después de la rectificación en el extremo del devanado de retroalimentación, fuente de alimentación continua, voltaje entre 12-18 V.
Cable blanco en el pin 4: FB, retroalimentación del regulador de voltaje, conectado al pin 4 del optoacoplador. Asegúrese de que el pin 3 del optoacoplador esté conectado a tierra. De lo contrario, cortocircuite el optoacoplador a tierra y desconecte el circuito periférico en el pin 4.
Línea verde de 5 pines: pin de inicio de inicio,Conectar al polo positivo del condensador +300v
Asegúrese de leer detenidamente el método de conexión específico antes de realizar cualquier modificación y no lo conecte a ciegas. Si no lo entiende, lea el diagrama de cableado a continuación varias veces.

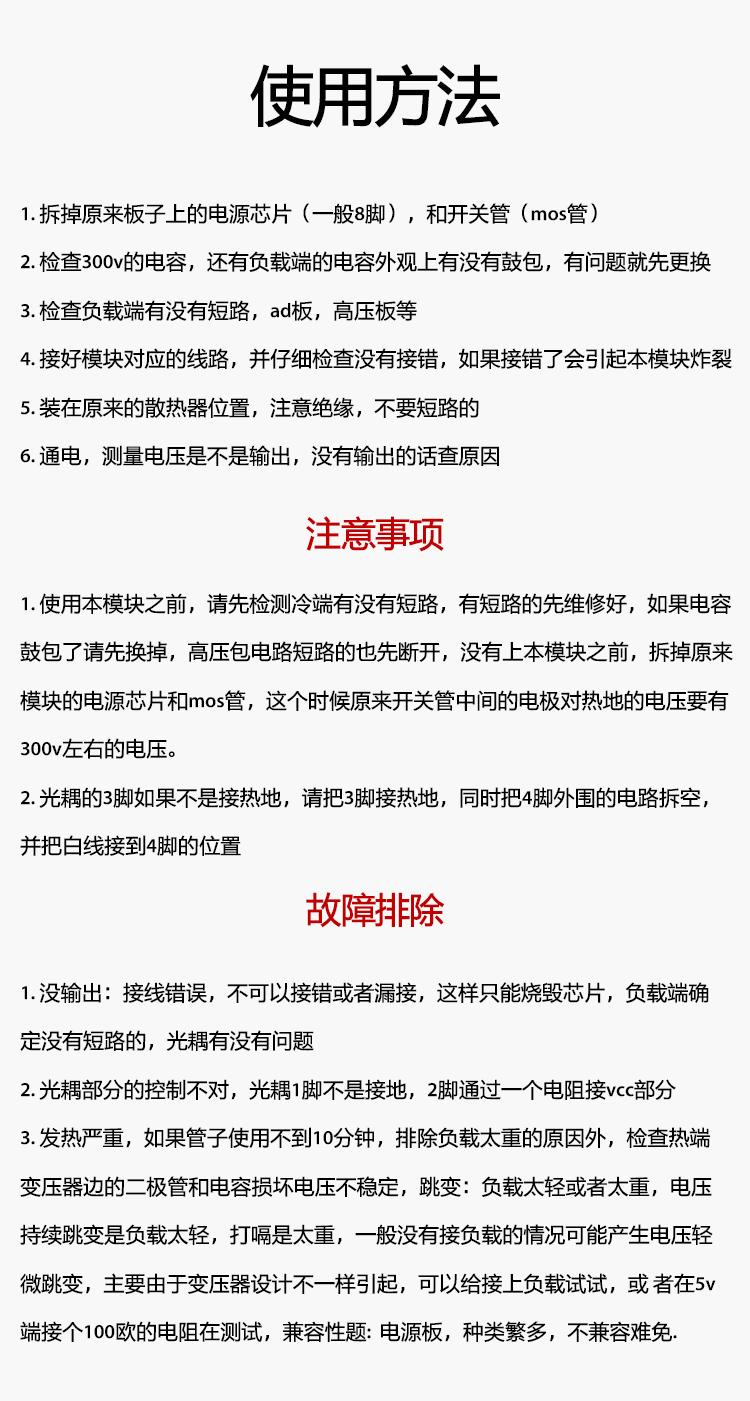

Tres: Modo de empleo:
1. Retire el chip de alimentación (generalmente de 8 pines) y el tubo de conmutación (tubo MOS) de la placa original.
2. Revise el condensador de 300 V y el condensador del extremo de carga para detectar posibles abultamientos. Reemplácelos si presentan algún problema.
3. Verifique si hay un cortocircuito en el extremo de la carga, la placa AD, la placa de alto voltaje, etc.
4. Conecte los circuitos correspondientes del módulo y verifique cuidadosamente que no haya errores. Si hay algún error, el módulo explotará.
5. Instálelo en la posición original del radiador, preste atención al aislamiento, no provoque cortocircuito.
6. Encienda el dispositivo y mida el voltaje para ver si hay salida. Si no hay salida, averigüe la causa.
Puede reemplazar el siguiente enchufe directo y parche:
1.203D6.230D6 NCP1203D60R2G 203X6
2.LD7552BPS LD7552BN LD7575PS LD7576GS LD7522 LD7523
4. Cosas a tener en cuenta:
1. Antes de usar este módulo, compruebe si hay un cortocircuito en el extremo frío. Si hay un cortocircuito, repárelo primero. Si el condensador está hinchado, reemplácelo primero. Si el circuito de alto voltaje del paquete está en cortocircuito, desconéctelo primero. Antes de instalar este módulo, retire el chip de alimentación y el tubo MOS del módulo original. En este momento, el voltaje del electrodo en el centro del tubo de conmutación original a la tierra debe ser de aproximadamente 300 V.
2. Si el pin 3 del optoacoplador no está conectado a tierra caliente, conéctelo a tierra caliente, retire el circuito alrededor del pin 4 y conecte el cable blanco al pin 4.
5. Solución de problemas
1. Sin salida: Error de cableado. No realice una conexión incorrecta ni omita ninguna; de lo contrario, el chip se quemará. Asegúrese de que no haya cortocircuito en el extremo de carga. ¿Hay algún problema con el optoacoplador?
2. El control del optoacoplador es incorrecto. El pin 1 del optoacoplador no está conectado a tierra y el pin 2 está conectado a la parte VCC mediante una resistencia.
3. Calentamiento excesivo. Si el tubo se utiliza menos de 10 minutos, descarte la causa de una carga excesiva y compruebe si el diodo y el condensador del transformador del extremo caliente están dañados.
Tensión inestable, saltos: la carga es demasiado ligera o demasiado pesada. Un salto de tensión continuo significa que la carga es demasiado ligera, mientras que las fluctuaciones indican que es demasiado pesada. Generalmente, cuando no hay carga, puede producirse un ligero salto de tensión. Esto se debe principalmente a los diferentes diseños de transformadores. Puede intentar conectar una carga o una resistencia de 100 ohmios al terminal de 5 V para realizar pruebas.
Problema de compatibilidad. Hemos probado varios tipos de placas de alimentación. Hay muchos tipos, por lo que la incompatibilidad es inevitable. Si encuentra alguna incompatibilidad, contáctenos y haremos las mejoras necesarias. ¡Gracias!
6. Recordatorio especial
Reparar placas de alimentación es algo peligroso. Es común que exploten chips y fusibles. Por favor, comprenda y no tome fotos si se trata de un proyecto personal.
