Código de programa de muestra de microcomputadora de un solo chip del módulo 485 51:https://pan.baidu.com/s/1jIkRhNS

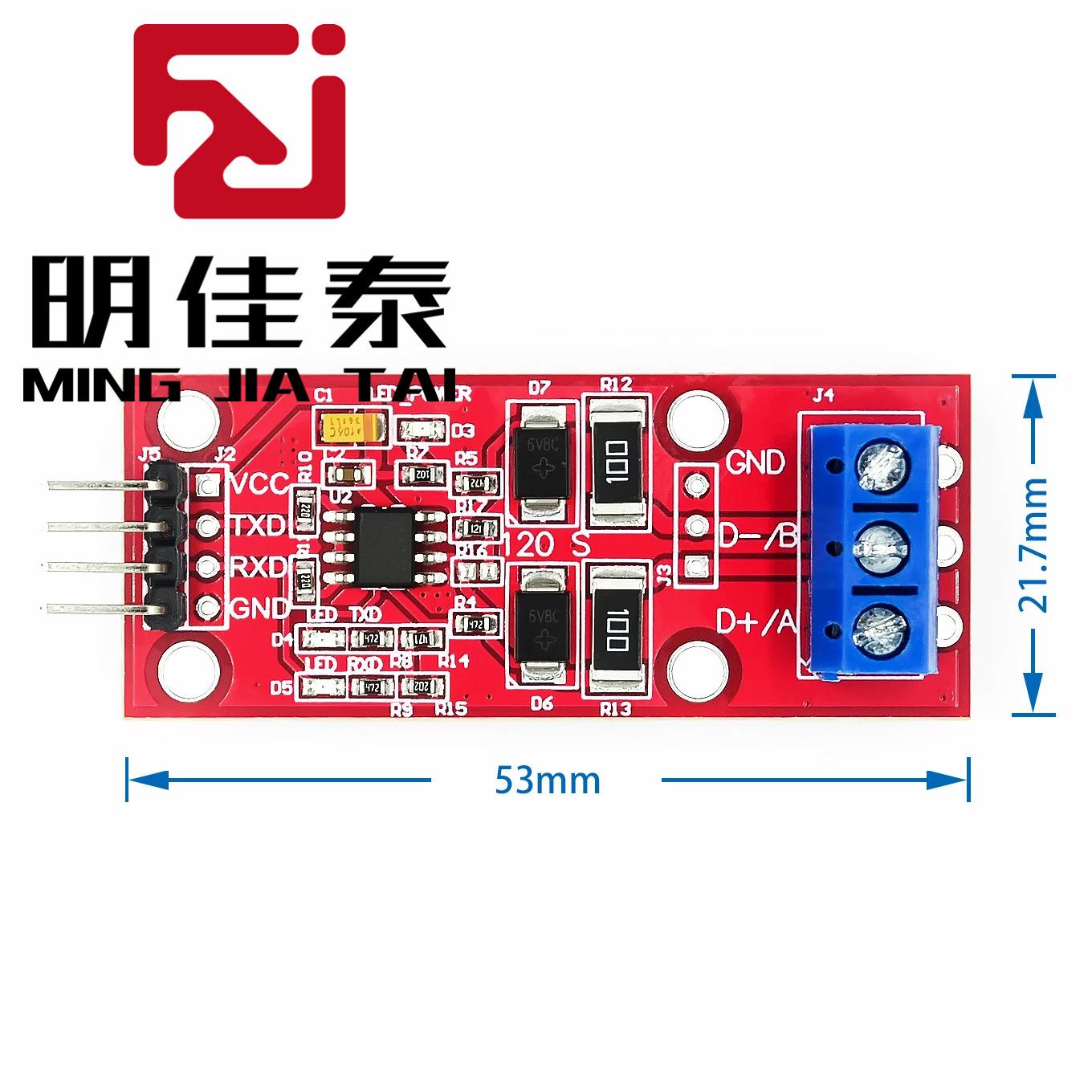

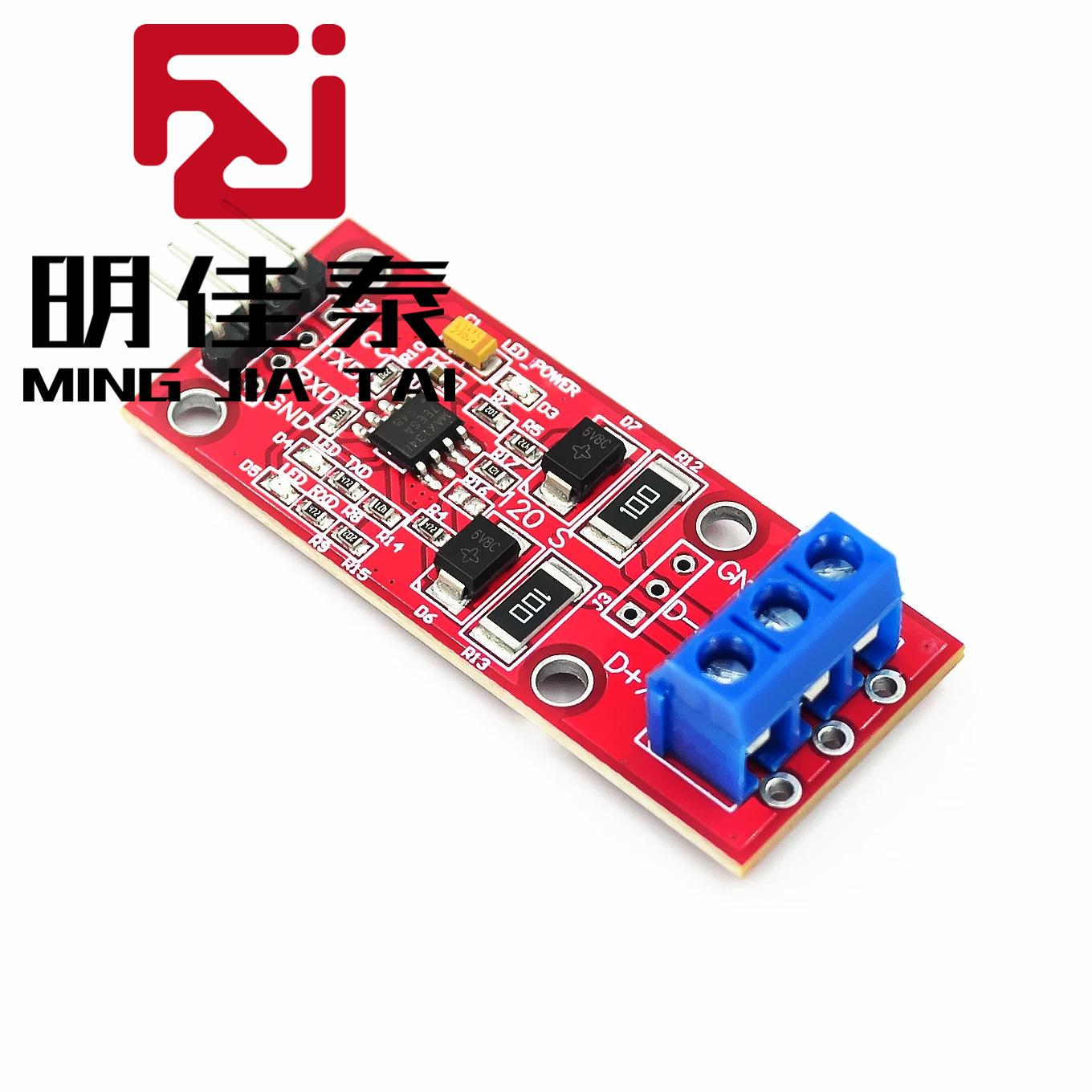

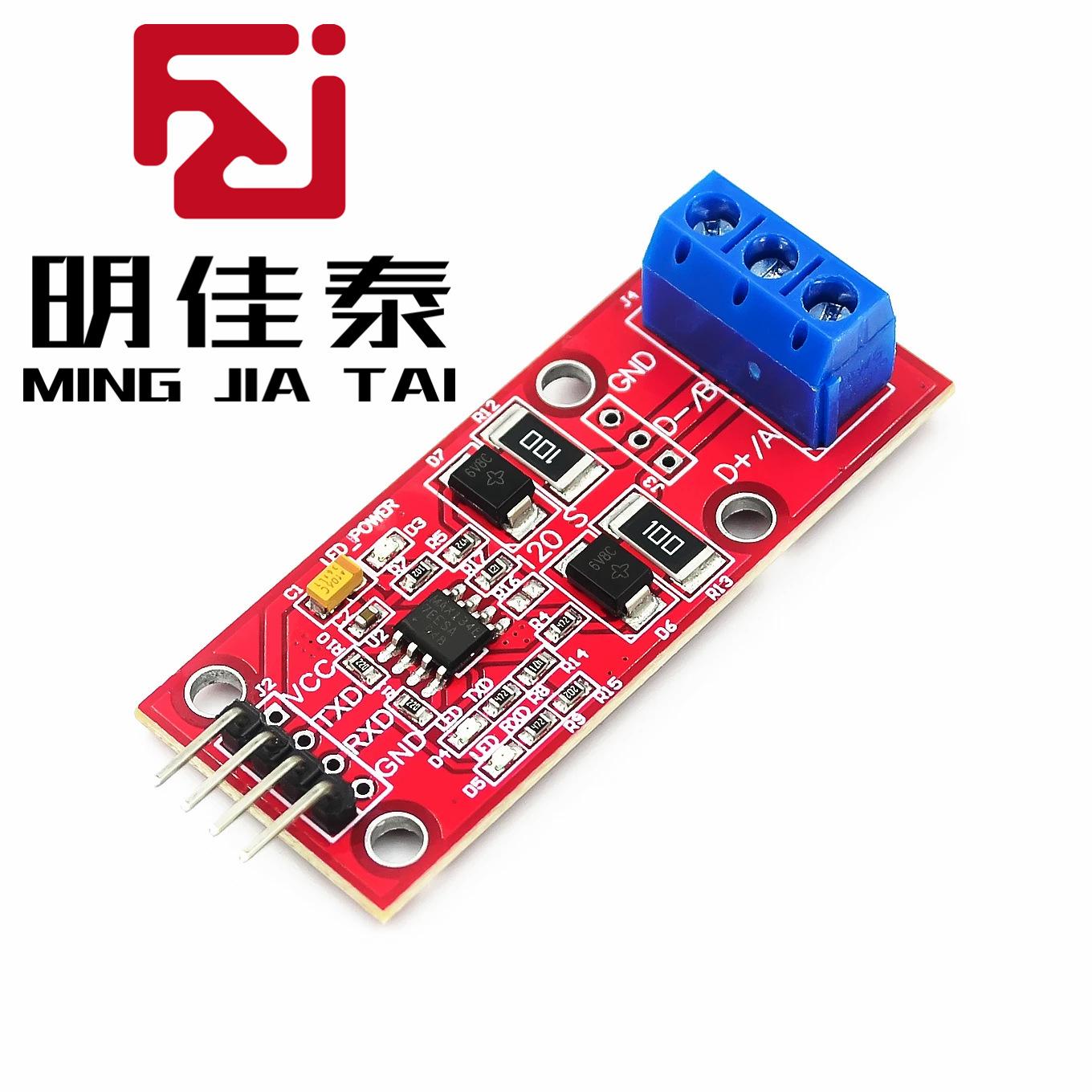

Características de este módulo:
1. TenerESD de +/- 15KVprotección
2. El chip tieneControladores con velocidad de respuesta limitada，Reducir la EMI, y reducir el daño causado por cables mal terminadosReflexión de la señal, de modo que la tasa de transmisión de señal sin errores sea lo más alta posible500 kbps。
3. Impedancia de entrada del receptor con 1/4 de unidad de carga,Admite comunicación entre múltiples máquinas, se permite la conexión dentro128 dispositivosen el autobús.
4La temperatura de funcionamiento de los chips de grado industrial puede alcanzar-40℃ a +85℃。
5. Este módulo puede ser usadoIntercambio en caliente, el fenómeno de interbloqueo de señal que ocurre al conectar en caliente otros chips 485 no ocurrirá.
6. Uso de energíaCapacitores Electrolíticos de Tantalioy usar capacitores duales paraFiltrado de suministro de energía de alta y baja frecuencia
7. UsoDiodos TVS duales, rendimiento de protección contra sobretensión
8、Use 10ΩProtección de corrienteResistencias, el diseño SMD mejora 485Integridad de la señal
9, con terminales yAgujero guía de soldadura, conveniente para depurar y cablear.Soldar cables para mejorar la fiabilidad de la señal
10. Señal RS485, TTL todoCableado de un solo lado，Garantizar la calidad de la señal y mejorar la integridad de la señal
11、Galvanoplastia de cobre de gran área, para evitar interferencias de señal
12. TenerEspaciamiento de 2.54 orificios para soldadura de placa perforada, conveniente para su desarrollo secundario
13. Tiene el actualmente bastante comúnmente usadoAgujeros para tornillos M3, instalación fácil y confiable

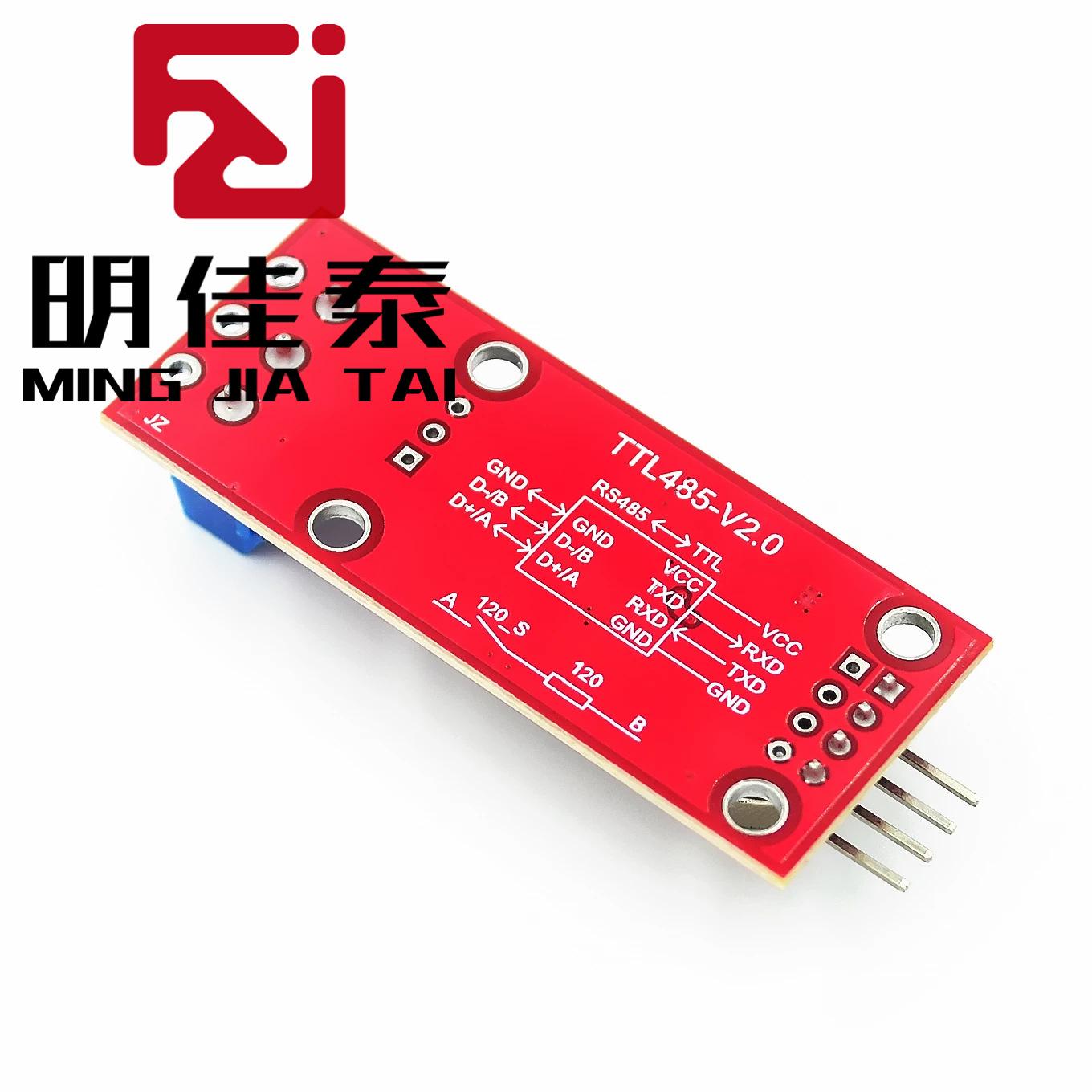

14. TenerResistencia de terminación de 120Ω, R16 corto para habilitar la resistencia de terminación
15. TenerIndicadores de señal de alimentación y RXD, TXD, el estado de envío y recepción se puede ver de un vistazo
16、Pin en ánguloSalida para pruebas fáciles
17. ApoyoControl de señal de 3.3V y 5Vsistema, fuerte compatibilidad
Este módulo fue diseñado pensando en la aplicaciónEntorno HostilAsí que mejoraIntegridad de señal del módulo y características de EMCEste chip se ha utilizado en productos regulares de grado industrial, por lo que su rendimiento es muy confiable.
Se recomienda que el módulo utilice una fuente de alimentación de 5V (porque el rango de nivel de señal 485 es de 2-6V, por lo que la fiabilidad de la fuente de alimentación de 3.3V a largas distancias se reduce).3.3V y 5VEl control de señal está bien (Nota: la fuente de alimentación usa 5V, la señal usa soporte de 3.3V, hemos hecho protección de señal, por favor, tenga la seguridad)
Si tiene requisitos de señal estrictos, utilice este módulo.Tasa de baudios de 500Kbps función de control de flujo automático, identifica automáticamente cuando la tasa de baudios es inferior a 500Kbps sin intervención humana.
