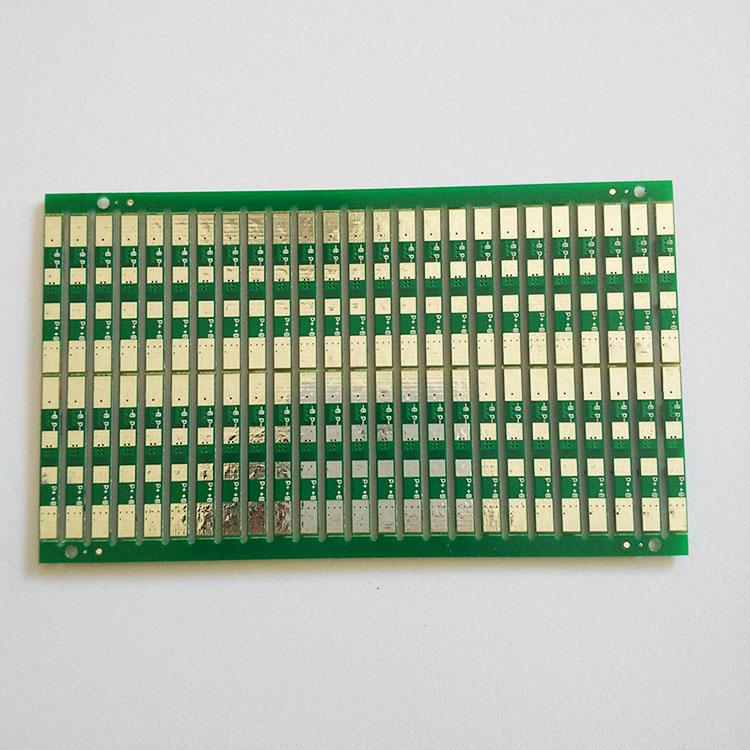

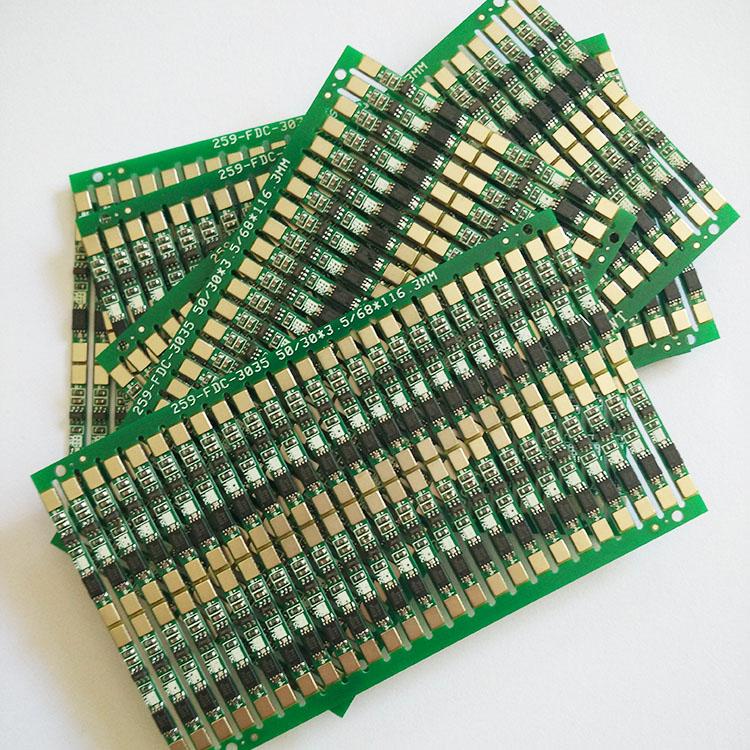

Placa de protección de batería de litio de 3,7 V, placa de protección de fosfato de hierro y litio de 3,2 V, placa de soldadura, soldadura por puntos 2. Limitación de corriente

describir:
El IC principal utiliza componentes originales Fujing importados. Tiene funciones de protección contra sobrecarga, sobredescarga, sobrecorriente, cortocircuito y otras, y se utiliza para baterías de litio de 3.7V de diversas capacidades y formas. Utiliza IC de protección Fujing, MOSFETs de alta calidad como VISHAY, AOS, IR, y FR-4Placa de bajo coeficiente de temperatura, bien diseñada, mano de obra fina, probada. Tamaño pequeño, adecuado para muchas ocasiones que requieren alta integración y bajo costo, puede cumplir con varios requisitos de rendimiento y garantizar la fiabilidad del paquete de baterías.

Parámetros técnicos:

• Voltaje de detección de sobrecarga: 4,25 ± 0,05 V
• Voltaje de liberación de sobrecarga: 4,23 ± 0,05 V
• Voltaje de detección de sobredescarga: 2.54±0.1V
• Corriente de detección de sobrecorriente: 1-3A

La función principal:

Función de protección contra sobrecarga, función de protección contra sobredescarga, función de protección contra cortocircuito, función de protección contra sobrecorriente.

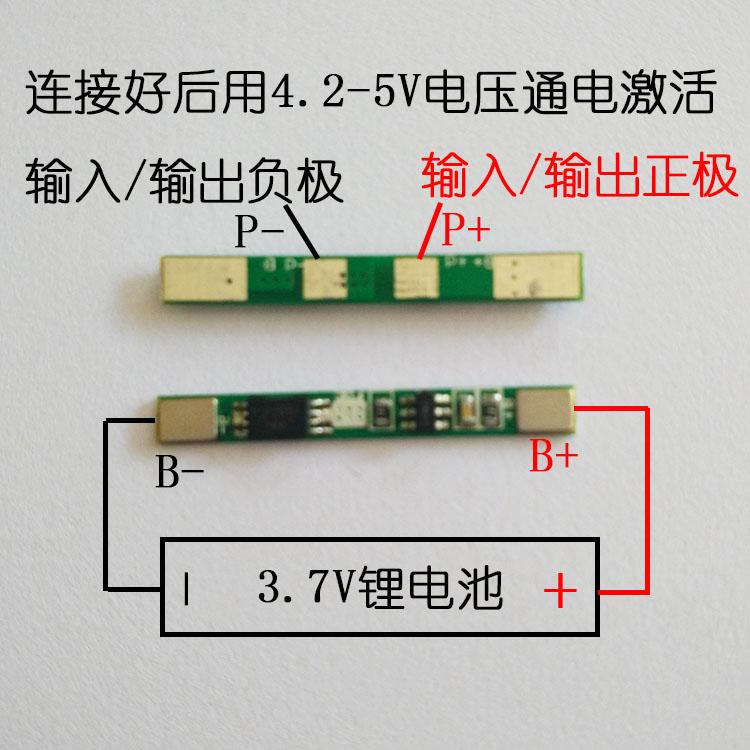

Instrucciones de cableado:

B+ se conecta al lado positivo de la batería.

B- conectar al negativo de la batería.

P+ es la entrada positiva de la salida de la batería

P- es la entrada negativa de salida de la batería
