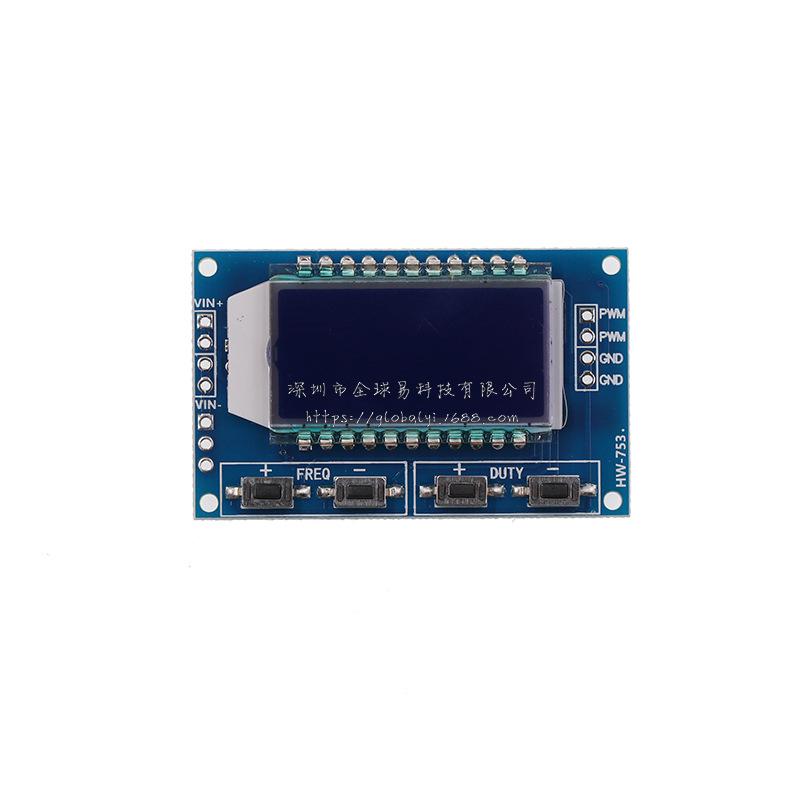

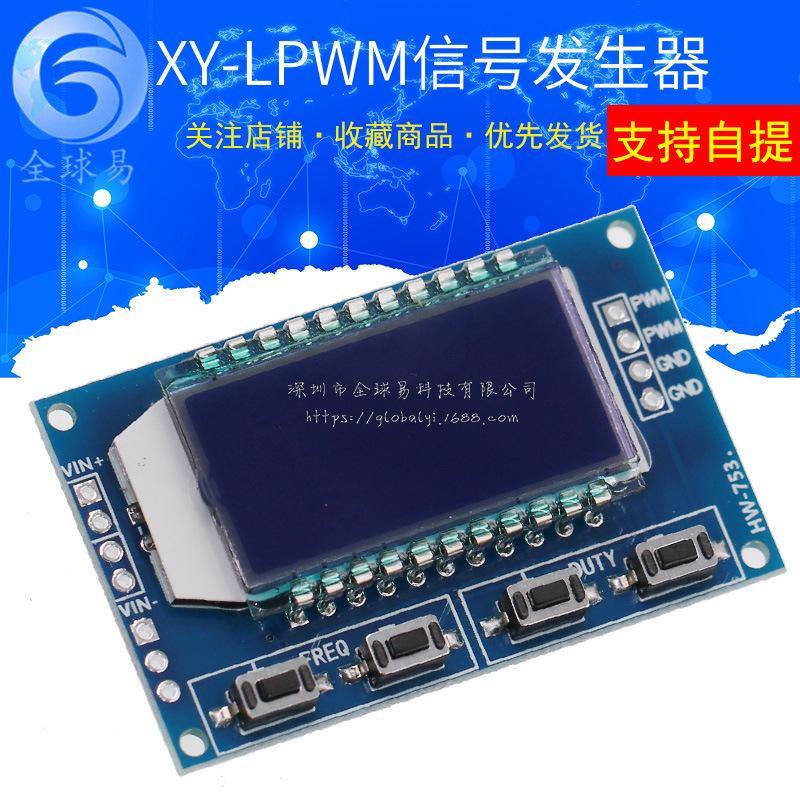

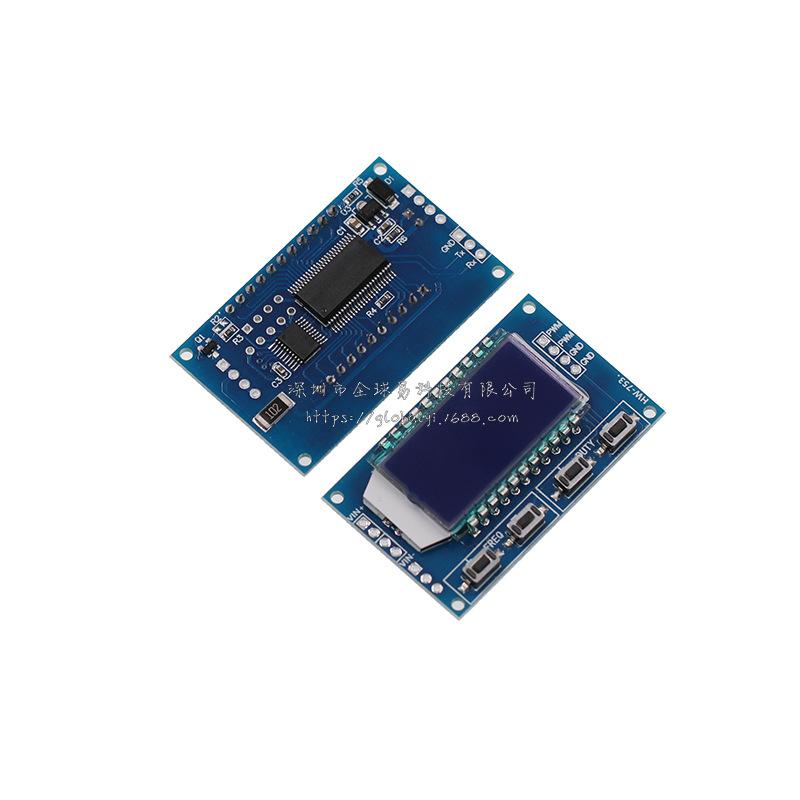

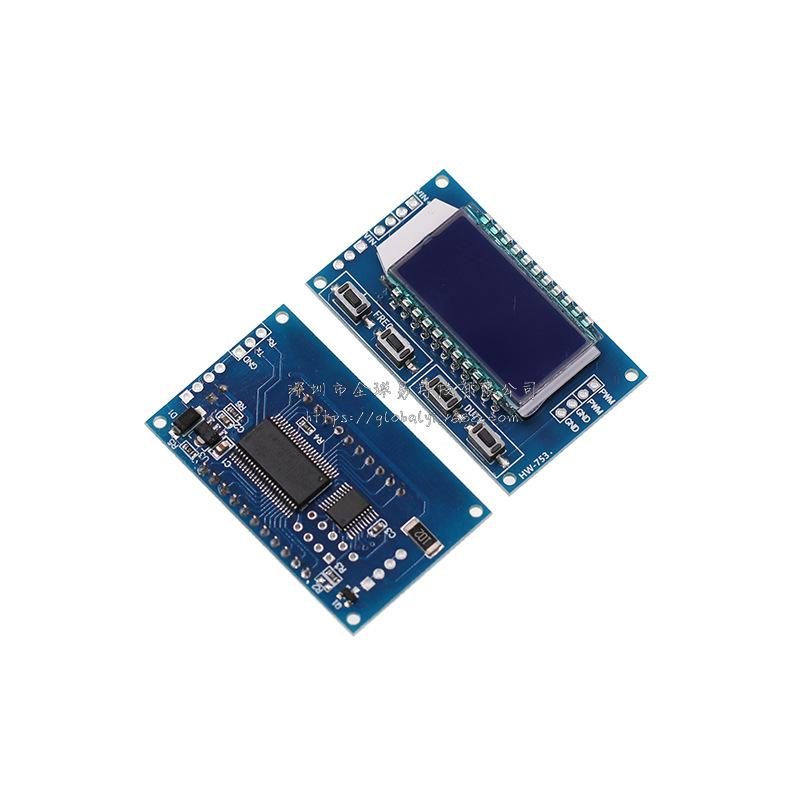

Generador de señales de onda cuadrada y rectangular con ciclo de trabajo de frecuencia de pulso PWM ajustable XY-LPWM

Aspectos destacados del módulo:

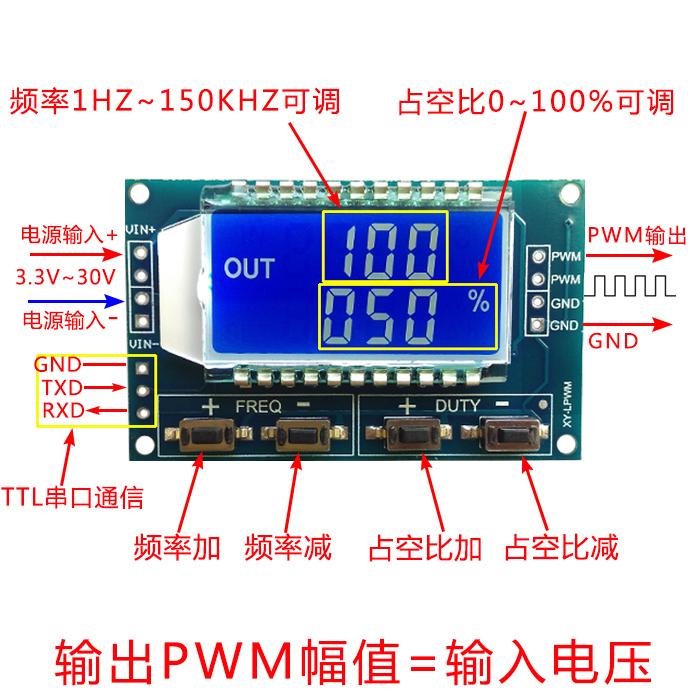

1. La pantalla LCD muestra la frecuencia y el ciclo de trabajo con mucha claridad, y la salida PWM puede configurar la frecuencia y el ciclo de trabajo por separado;

2. Amplio rango de frecuencia y alta precisión;

3. Comunicación del puerto serie

1. Descripción del módulo

Salida PWM, la frecuencia y el ciclo de trabajo se pueden configurar por separado;

La frecuencia se divide en cuatro rangos y se cambia automáticamente:

1. XXX (sin punto decimal): la unidad mínima es 1 Hz y el rango de valores es de 1 Hz a 999 Hz;

2. La unidad mínima de X.XX (punto decimal en el lugar de las centenas) es 0,01 Khz, y el rango de valores es de 1,00 Khz a 9,99 Khz;

3. XX.X (punto decimal en el décimo lugar): la unidad mínima es 0,1 Khz; valorRango 10,0 KHz ~ 99,9 KHz

4. XXX (punto decimal en decenas y centenas): la unidad mínima es 1Khz; valorRango 1 KHz ~ 150 KHz

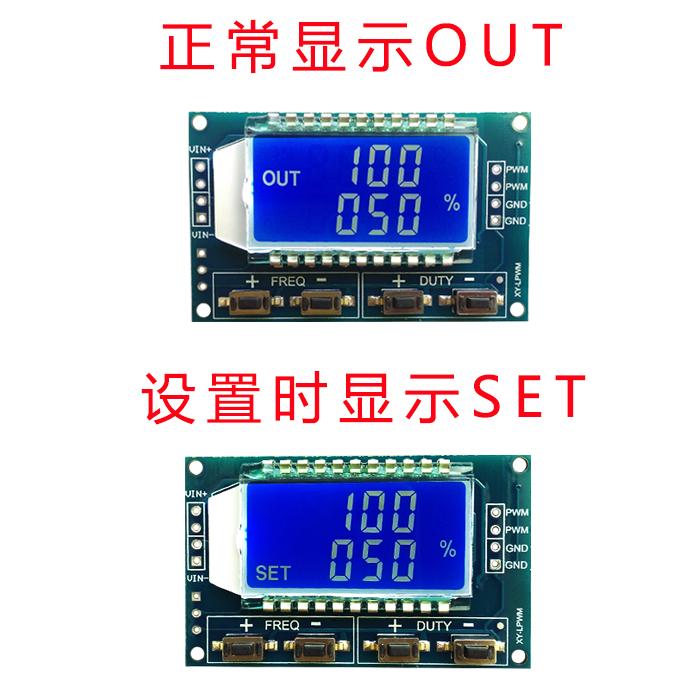

Por ejemplo: Visualización de frecuencia: 100 significa que las salidas PWM emiten pulsos de 100 Hz;

1.01 significa que PWM emite 1,01 K pulsos;

54.1 significa que PWM emite pulsos de 54,1 KHz;

1.2.4 significa que las salidas PWM emiten pulsos de 124 KHz;

Rango de valor del ciclo de trabajo: 0 ~ 100 %;

Todos los parámetros de configuración se guardan cuando se apaga el dispositivo.

2. Configuración de parámetros

El módulo cuenta con 4 botones independientes para configurar la frecuencia y el ciclo de trabajo. Permite pulsaciones cortas (aumentar o disminuir en una unidad) y pulsaciones largas (aumentar o disminuir rápidamente). Es muy sencillo. Tras configurar los parámetros, estos se guardan automáticamente y no se pierden al apagar el equipo.

3. Parámetros del módulo:

1. Voltaje de trabajo: 3,3 ~ 30 V;

2. Rango de frecuencia: 1 Hz ~ 150 KHz;

3. Precisión de frecuencia: La precisión en cada rango es de aproximadamente el 2%;

4. Capacidad de carga de señal: la corriente de salida puede ser de alrededor de 5 ~ 30 mA;

5. Amplitud de salida: la amplitud de PWM es igual al voltaje de suministro;

6. Temperatura ambiente: -20~+70℃.

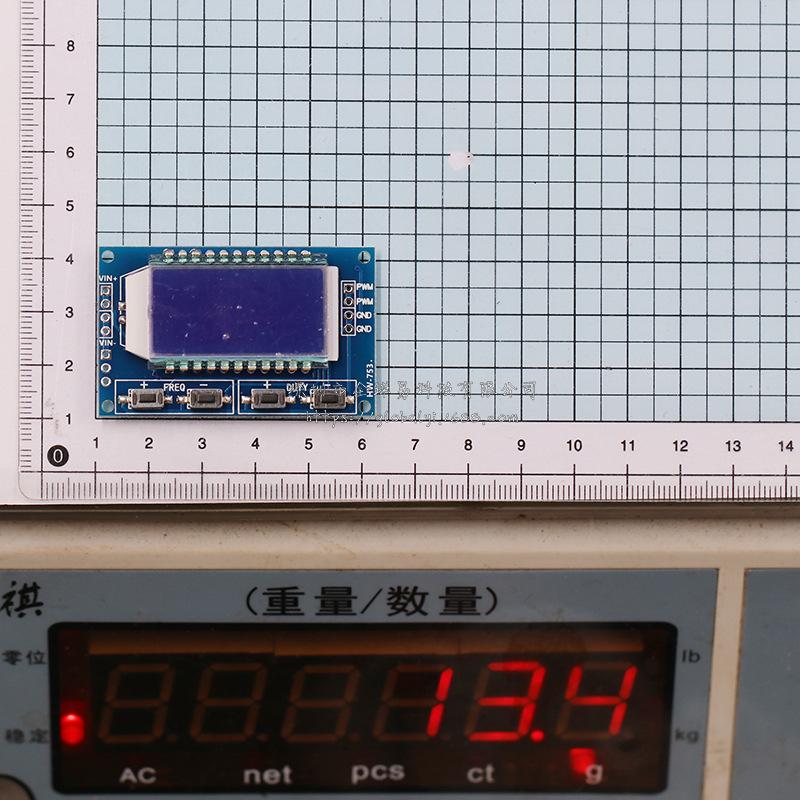

7.Peso: 14 g

4. Ámbito de aplicación:

1. Se utiliza como generador de señales de onda cuadrada para generar señales de onda cuadrada para el desarrollo experimental;

2. Se utiliza para generar señales de onda cuadrada para controlar los controladores del motor;

3. Generar pulsos ajustables para uso de MCU;

4. Generar pulsos ajustables para controlar circuitos relacionados (atenuación PWM, regulación de velocidad y otras aplicaciones).

5. Control de puerto serie (comunicación de nivel TTL de computadora de un solo chip)

Estándar de comunicación: 9600 bps Bit de datos: 8
Bit de parada: 1
Dígito de control: ninguno
Control de flujo: ninguno

1. Establezca la frecuencia de PWM

"F101": Establezca la frecuencia en 101 HZ (001~999)

"F1.05": Establezca la frecuencia en 1,05 KHZ (1,00~9,99)

"F10.5": Establezca la frecuencia en 10,5 KHZ (10,0 ~ 99,9)

"F1.0.5": Establezca la frecuencia en 105 KHZ (1.0.0~1.5.0)

2. Establezca el ciclo de trabajo de PWM

"DXXX": Establezca el ciclo de trabajo PWM en XXX; (001~100)

Por ejemplo, D050 establece el ciclo de trabajo PWM al 50%.

3. Lea los parámetros de configuración

Envía la cadena "leer" para leer los parámetros establecidos.

Devuelve si la configuración es exitosa: ABAJO;

Si la configuración falla, el valor de retorno es FALL.
