Placa de Protección 2 Celdas 7.4V 8.4V Paquete de Batería de Litio Placa de Protección Corriente 3A para Prevenir Sobrecarga y Descarga Excesiva

Placa de protección de batería de litio

Incorporado: protección contra sobrecarga, sobredescarga, sobrecorriente y cortocircuito.

¡¡¡Paquete de batería de litio 18650!!!

Descripción general:
El circuito integrado principal utiliza componentes importados originales de Seiko. Ofrece protección contra sobrecarga, sobredescarga, sobrecorriente, cortocircuito y otras funciones, y se utiliza para baterías de litio de 3,7 V de diversas capacidades y formas. Utiliza protección japonesa Seiko.CI, MOSFET de alta calidad como VISHAY, AOS, IR, FR-4Placa de bajo coeficiente de temperatura, bien diseñada y probada. De tamaño compacto, ideal para diversas aplicaciones que requieren alta integración y bajo costo, cumple con diversos requisitos de rendimiento y garantiza la confiabilidad del paquete de baterías.

Las propiedades de la placa de protección de batería de litio:

Modelo: HX-2S-02 Rango de voltaje de sobrecarga: 4,25-4,35 V ± 0,05 V

Tamaño: 36*6*1,0 mm Rango de voltaje de sobredescarga: 2,3-3,0 V ± 0,05 V

Corriente máxima de trabajo: 3A Temperatura de trabajo: -40---+50℃

Alta corriente: Condiciones de almacenamiento: -40-- +80℃

Corriente estática: menos de 3uA Vida útil: más de 50.000 horas

Resistencia interna: menos de 45 mΩ Protección contra cortocircuitos: se puede proteger, es necesario cargarlo para recuperarlo

Dimensiones de la placa de protección y descripción del dispositivo;

El tamaño de la placa de protección es de 36*6*1,0 mm.

Descripción del punto de soldadura:

· B+Conecte el positivo de la batería;

· B-Conectar al lado negativo de la batería;

· MBConectar al punto de conexión entre la batería 1 y la batería 2;

· P+Reposición/Terminal de descarga (terminal de carga)/La terminal de descarga es compartida);

· P-Reposición/Extremo de descarga negativo (extremo de carga)/(La terminal de descarga es compartida).

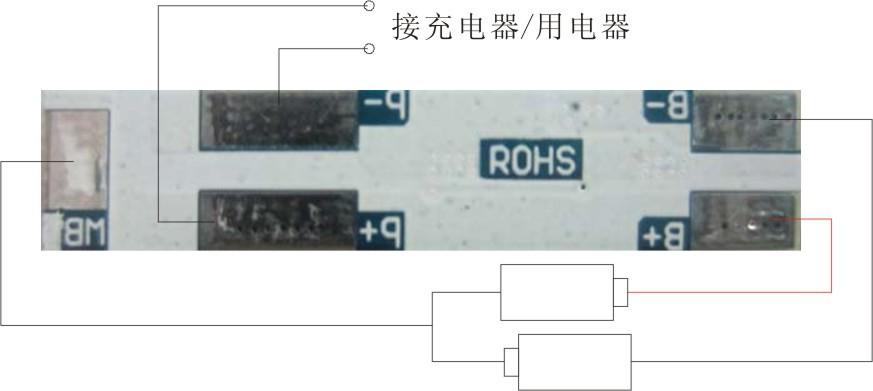

Diagrama de cableado:
