Módulo de Potencia Elevadora de Alta Potencia 400W CC-CC Voltaje Constante Corriente Constante Controlador Elevador LED Cargador de Batería para Portátil

【Nombre del módulo】Módulo de corriente constante de impulso de 400 W

[Propiedades del módulo]: Módulo de refuerzo no aislado (BOOST)

【Voltaje de entrada】: CC 8,5 V-50 V

[Corriente de entrada]: 1 (MAX) Si excede 8A, por favor aumente la disipación de calor

[Corriente de trabajo silenciosa]: 10 mA (cuando el voltaje de salida aumenta de 12 V a 20 V, cuanto mayor sea el voltaje de salida, mayor será la corriente estática)

[Voltaje de salida]: 10-60V continuamente ajustable (la salida predeterminada es 19V. Si necesita otros voltajes, por favor informe al comerciante.)

Salida fija de 12-80 V (para clientes mayoristas)

[Corriente de salida]: 12A MÁX. Si excede 7A, por favor aumente la disipación de calor (relacionado con la diferencia de voltaje de entrada y salida. Cuanto mayor sea la diferencia de voltaje, menor será la corriente de salida)

[Rango de corriente constante]: 0,2-12 A

[Potencia de salida]: = voltaje de entrada * 10 A, como por ejemplo: entrada 12 V * = 60 W, entrada 24 V * = 120 W,

Entrada 36 V*=180 W, Entrada 48 V*=240 W,

[Temperatura de trabajo]: -40 ~ +85 grados (aumente la disipación de calor cuando la temperatura ambiente sea demasiado alta)

[Frecuencia de trabajo]: 150 KHz

[Eficiencia de conversión]: 96% (la eficiencia está relacionada con el voltaje de entrada y salida, la corriente y la diferencia de presión)

[Protección contra sobrecorriente]: Sí (cuando la entrada excede 1, el voltaje de salida se reducirá automáticamente, con un cierto rango de error).

[Protección inversa de entrada]: Ninguna, (si necesita una corriente inversa más alta, conecte un diodo en serie con la entrada)

[Método de instalación]: 4 orificios para tornillos de 2.5 mm

【Método de cableado】: Salida de cableado

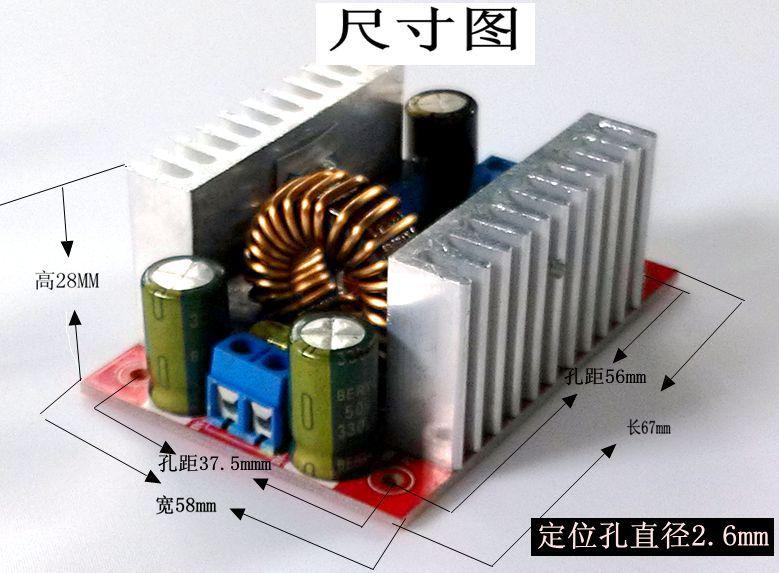

[Tamaño del módulo]: Largo 67 mm, ancho 48 mm, alto 28 mm

[Peso del módulo]: 60 g

1. Método de ajuste de voltaje/corriente de salida:

1. Ajuste el potenciómetro "CV-ADJ" para ajustar el voltaje de salida al valor que necesite según la batería o el LED. Por ejemplo, ajuste el voltaje de 10 cadenas de LED a 37 V. (El voltaje aumenta en sentido antihorario y disminuye en sentido horario).

2. Ajuste el potenciómetro "CC-ADJ" en sentido contrario a las agujas del reloj unas 30 vueltas para fijar la corriente de salida a , conecte el LED y ajuste el potenciómetro RV2 a la corriente que necesite. Para la carga de baterías, descargue la batería, conéctela a la salida y ajuste RV2 a la corriente que necesite. (Cuando se usa para cargar, debe usar una batería completamente descargada para ajustarlo con precisión, porque cuanta más energía tenga la batería, menor será la corriente de carga.) (En sentido contrario a las agujas del reloj la corriente se ajusta a un valor menor, y en el sentido de las agujas del reloj la corriente se ajusta a un valor mayor)

No utilice cortocircuitos para ajustar la corriente. La estructura del circuito del módulo elevador no se puede ajustar mediante cortocircuitos.

Ámbito de aplicación:

1. Construya una fuente de alimentación estabilizada de voltaje con entrada de 12 V y salida ajustable de 12 a 50 V.

2. Encienda su equipo electrónico y configure el valor de salida de acuerdo con el voltaje de su sistema.

3. Úselo como fuente de alimentación del vehículo para alimentar su computadora portátil, PDA o diversos productos digitales.

4. Cree una fuente de alimentación móvil para portátil de alta potencia: equipada con una batería de litio de 12 V de gran capacidad, su portátil puede brillar dondequiera que vaya.

5. Estabilización de voltaje del panel solar.

6. Cargar baterías de almacenamiento, baterías de litio, etc.

7. Conduzca luces LED de alta potencia.
