3 cuerdas 4 cuerdas batería de litio de 3.7V batería de fosfato de hierro y litio de 3.2V placa de equilibrio 3.6V 4.2V placa de equilibrio de carga

Precauciones:

Esta placa equalizadora es adecuada para baterías de litio y paquetes de baterías de fosfato de hierro y litio sin carga de ecualización, ecualización de cargaAsegúrese de que todas las baterías en el paquete de baterías estén completamente cargadas al mismo tiempo.

Esta hoja de equilibrio no tiene función de protección de carga y descarga y no puede reemplazar la placa de protección. Cuando la batería se está cargando, la primera batería completamente cargada se descarga a través de la resistencia.Equilibrio de flujo。

Tamaño del producto:26*20.5*2.4mm

Descripción del punto de soldadura:

     3. Método de conexión en serie:
B4No es necesario recoger

B3Conectar al terminal positivo del paquete de baterías

B2Conecte la batería2Con batería3El punto de contacto

B1Conecte la batería1Con batería2El punto de contacto

B－ Conectar al terminal negativo del paquete de baterías;

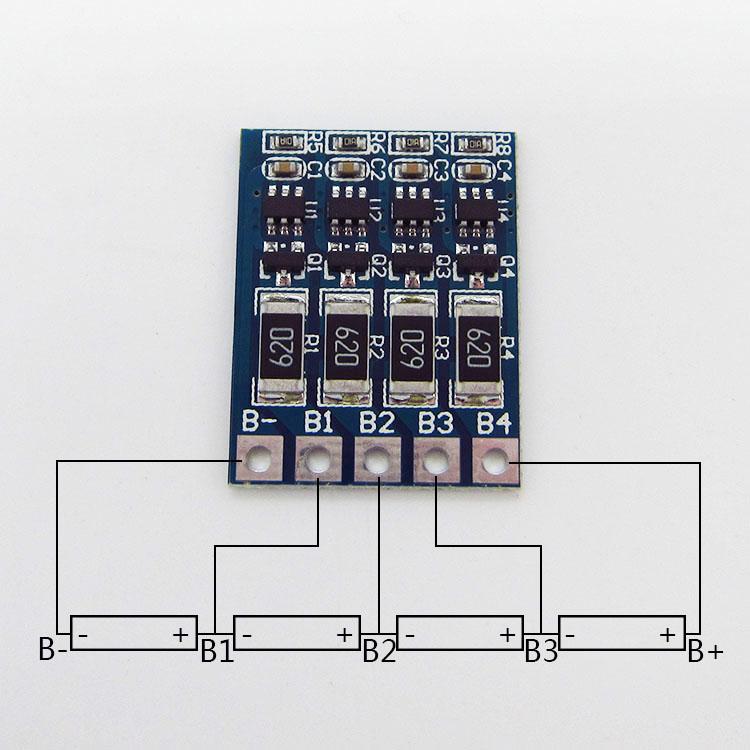

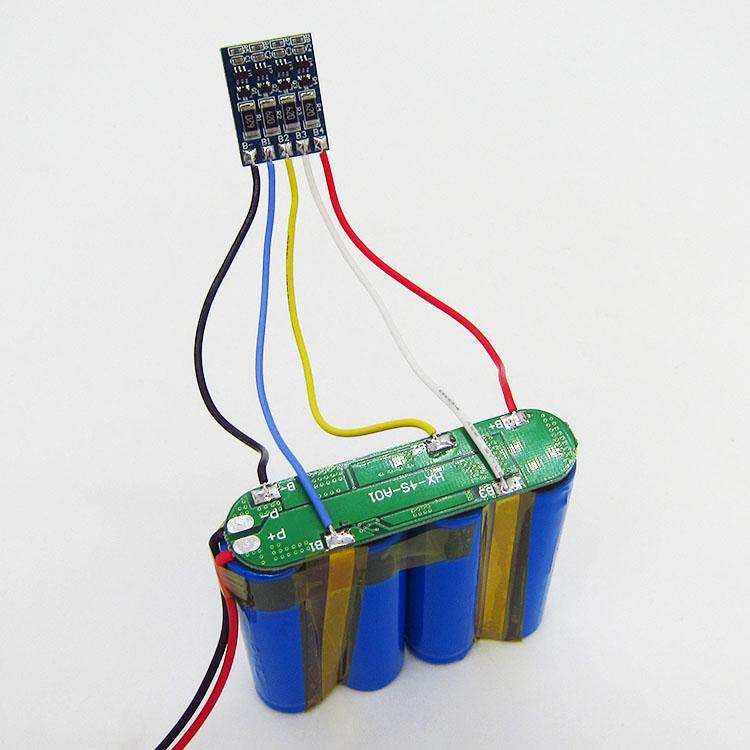

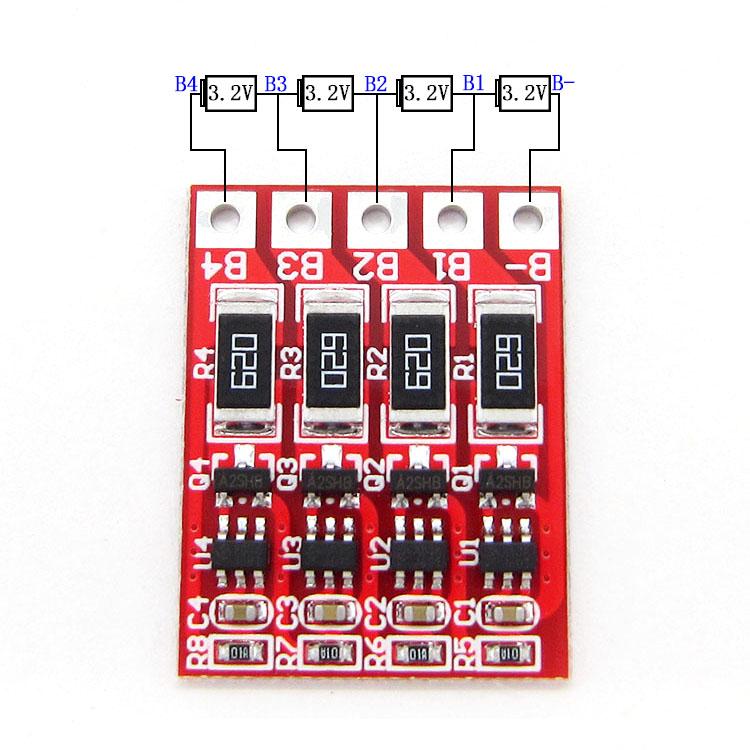

     Método de conexión de 4 series:

B - Conectar al terminal negativo del paquete de baterías

      B1 conecta los contactos de la batería 1 y la batería 2

B2 conecta los contactos de la batería 2 y la batería 3

B3Conecte los contactos en la batería 3 y la batería 4

B4Conectar al terminal positivo del paquete de baterías
