Módulo de decodificación infrarroja, módulo de codificación infrarroja, módulo de comunicación infrarroja, transceptor infrarrojo NEC, inalámbrico

Parámetros del bebé:

Especificación: 27*17MM

Tensión de alimentación: 5 V

Modo de comunicación: comunicación serial (nivel TTL)

Distancia de transmisión: 6-10 metros (probado en nuestra tienda en entorno real con control estable a 8 metros)

Introducción del bebé:

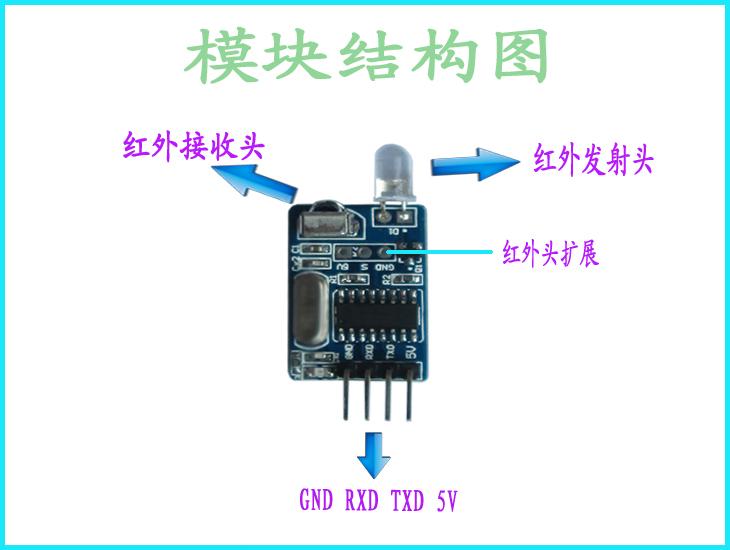

1. Descripción Funcional

1. Con función de transmisión infrarroja de formato NEC.

2. Con función de codificación infrarroja de formato NEC.

3. Con interfaz de expansión de transmisor infrarrojo.

4. Tiene función de comunicación serial, y el nivel de comunicación es TTL.

5. Puede controlar el 99% de los dispositivos de formato infrarrojo NEC, incluyendo televisores, ventiladores eléctricos y otros electrónicosElectrodomésticosequipo.

6. SoporteChip codificador NEC: (chips codificadores típicos como uPD6121, uPD6122, TC9012 y muchos modelos de chip compatibles, como PT2221, PT2222, SC6121, SC6122, SC9012, etc.)

7. Se puede utilizar para comunicación inalámbrica de datos por infrarrojos, transmisión de datos, control por infrarrojos, etc.

2. Ámbito de aplicación

Hogar Inteligente Estudiante Diseño Electrónico Infrarrojo a Inalámbrico Equipo Inteligente de Control Industrial

Controlador MP3 control remoto infrarrojo dispositivo de decodificación infrarroja kit de bloque de construcción electrónico

Equipo electrónico control inalámbrico a diseño infrarrojo equipo de codificación infrarroja control remoto de coche inteligente

3. Cómo utilizar

El uso de este módulo es muy sencillo. A continuación, se presenta una explicación basada en la especialidad de electrónica y la especialidad no electrónica:

Electrónica mayor:

Solo necesita usar el conocimiento de comunicación por puerto serie del microcontrolador para enviar las instrucciones especificadas a través del puerto serie para controlar el módulo para transmitir; realizar operaciones de codificación infrarroja a través del método de recepción por puerto serie para obtener información de codificación del control remoto.

Decodificación: No es necesario enviar instrucciones durante la decodificación. Simplemente tome el control remoto, apúntelo al cabezal receptor del módulo y presiónelo. Entonces el puerto serie del módulo emitirá el código infrarrojo.

Codificación (transmisión): Al codificar, las instrucciones deben enviarse según un formato determinado. Al enviar una instrucción de 5 bytes a través de un puerto serie de computadora o microcontrolador, se puede restaurar la señal infrarroja codificada correspondiente.

Usando la función de recepción y envío por infrarrojos, podemos realizar transmisión de datos y control por infrarrojos. Comprando 2 juegos se pueden completar las operaciones de recepción y envío.

Carreras no electrónicas:

Los clientes que no comprenden el conocimiento de los microordenadores de un solo chip pueden usar el convertidor USB a TTL de nuestra tienda combinado con una computadora para controlar otros dispositivos. Después de conectar el circuito, el software host de la computadora puede simplemente enviar y recibir instrucciones para realizar las funciones de codificación y decodificación.

--------------------------------------

Instrucciones de funcionamiento:

---------------por ejemplo-------------------

emisiónComité ejecutivo nacionalLa señal está codificada como 1C 2F 33, bits de datos3señal de:

{A1,F1,1C,2F,33}

-------

Modificar la dirección de comunicación del puerto serie a 0xA5

{A1,F2,A5,00,00}

-------

Cambiar la velocidad de baudios a4800bps (correspondiente al número de serie1）

{A1,F3,01,00,00}

Lista de envío:

1. Módulo códec infrarrojo NEC 1 pieza (Versión 1.0)
