Introducción del producto del dispositivo de alarma de nivel de agua de mina:

El dispositivo de alarma de nivel de agua para minería ZSB127 se utiliza para la señalización óptica de los límites superior e inferior del nivel de agua en túneles subterráneos y pozos de bombeo en minas de carbón. Su diseño general es razonable, su estructura es simple, su instalación es cómoda y su uso in situ es muy eficaz. El dispositivo puede satisfacer las necesidades de los usuarios modificando el programa PLC según sus necesidades reales.

Características estructurales y principios de funcionamiento del dispositivo de alarma de nivel de agua de mina:

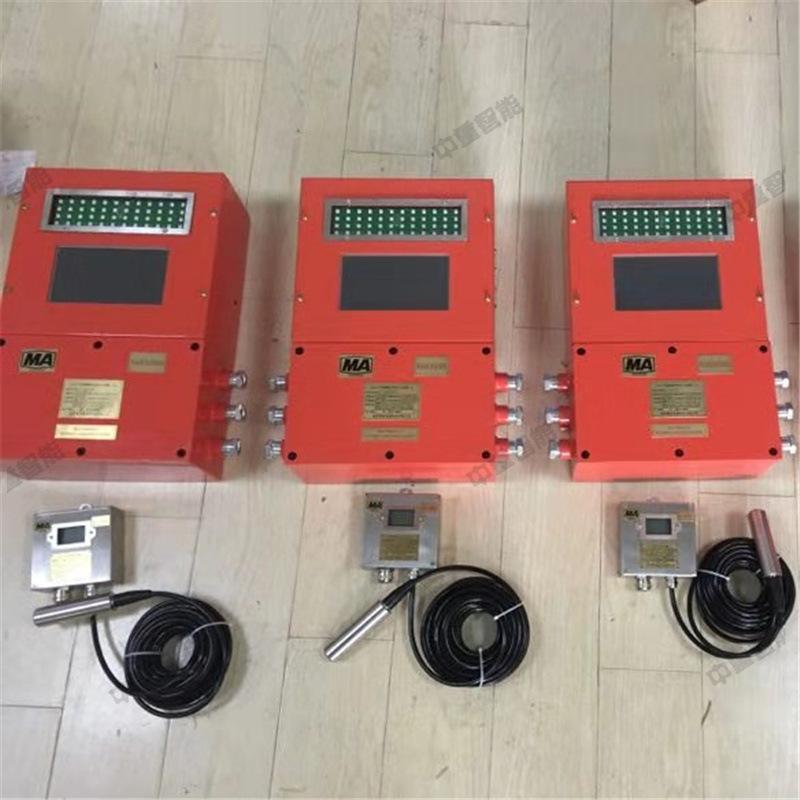

Los componentes del equipamiento del dispositivo son:1 caja de control PLC intrínsecamente segura y a prueba de fuego para minería KXJ127, 1 sensor de nivel de líquido intrínsecamente seguro para minería GUY10, cable de comunicación suave con revestimiento de PVC, blindado y trenzado con aislamiento de polietileno MHYVRP 2×2 para minas de carbón.

principio de funcionamiento

El dispositivo es a prueba de minas y es intrínsecamente seguro.Consta de una caja de control PLC, un sensor de nivel de líquido intrínsecamente seguro para minas y una pantalla intrínsecamente segura para minas. Cuando el nivel de agua se encuentra entre los límites superior e inferior establecidos, la pantalla de la caja de control PLC muestra el nivel de agua actual. Cuando el nivel de agua supera el límite superior del valor establecido, la pantalla de la caja de control PLC muestra "El nido de bombas supera el límite superior" y emite un aviso luminoso. Cuando el nivel de agua es inferior al límite inferior del valor establecido, la pantalla de la caja de control PLC muestra "El nido de bombas supera el límite inferior", emite un aviso luminoso y cierra el relé correspondiente según la configuración de los parámetros internos para controlar la bomba sumergible e iniciar el drenaje.

Condiciones ambientales para el dispositivo de alarma de nivel de agua de mina:

1. El dispositivo debería poder funcionar normalmente en las siguientes condiciones:

a) Temperatura ambiente: 0℃～40℃;

b)Humedad relativa: ≤95%RH (temperatura a 25°C);

c) Presión atmosférica: 80 kPa ~ 106 kPa;

d) El nivel de ruido ambiental no debe ser superior a 75 dB(A);

e) Donde no exista vibración o impacto significativo;

f) Lugares donde existe una mezcla explosiva de metano y polvo de carbón bajo tierra en las minas de carbón, pero no existe gas corrosivo que pueda destruir el aislamiento.

Parámetros del producto del dispositivo de alarma de nivel de agua de mina:

2. Las peores condiciones de transporte y almacenamiento

a) Alta temperatura: 60℃;

b) Baja temperatura: -40℃;

c) Humedad relativa: ≤95%HR.

d) Vibración: Los componentes del dispositivo deben cumplir con los requisitos de vibración de sus respectivas normas de producto;

e) Impacto: Los componentes del dispositivo deben cumplir con los requisitos de impacto de sus respectivas normas de producto.

Dispositivo de alarma de nivel de agua de minaParámetros del producto:
4.1 Fuente de alimentación

Tensión nominal de trabajo:127 VCA。

4.2 Funciones básicas

4.2.1 Función de alarma por nivel de agua sobre límite

El sensor de nivel de líquido se coloca en el tanque de agua, y la pantalla LCD muestra el valor del nivel de agua en tiempo real del tanque de agua;

a) Cuando el nivel de agua es normal, mostraráPantalla VerdeLa luz siempre está encendida;Sin indicaciones de voz.

b) Cuando el nivel de agua en el tanque de agua excede el límite superior establecido, la pantallaPantalla RojaLuz siempre encendida，Indicaciones de voz correspondientes al nivel de agua del pozo de bombeo que excede el límite superior; Cuando el nivel de agua en el tanque de agua exceda el límite inferior establecido, se mostraráPantalla RojaLuz siempre encendida，Indicaciones de voz correspondientes al nivel de agua del pozo de bombeo que excede el límite inferior。

4.2.2 La señal luminosa es visible a 50 m en la oscuridad.

4.3 Principales indicadores técnicos

4.3.1 Señal de entrada analógica: (4-20) mA tipo corriente entrada de señal analógica corresponde a (0-10) mA; error de procesamiento de entrada analógica ≤ ±2.0%;Los límites superior e inferior del nivel de agua se pueden establecer en0m～10mCualquier ajuste entre ellos.

4.3.2 Capacidad máxima del dispositivo

a) Caja de control PLC a prueba de explosiones y de seguridad intrínseca para minería KXJ127: 1 juego;

b) Sensor de nivel de líquido intrínsecamente seguro para minería GUY10:4torre.

4.3.3 Rendimiento de transmisión y distancia de transmisión

Entre la caja de control PLC a prueba de explosiones y de seguridad intrínseca para minería KXJ127 y el sensor de nivel de líquido de seguridad intrínseca para minería GUY10: señal analógica de corriente (4-20) mA, distancia máxima de transmisión 30 m (usando cable de comunicación flexible MHYVRP 2×2 con aislamiento de polietileno, blindado trenzado y con cubierta de PVC para mina de carbón, área de sección transversal del conductor no inferior a 1,5 mmcable).

4.5.5 Distancia de la fuente de alimentación intrínsecamente segura

La distancia máxima de suministro de energía intrínsecamente segura entre la caja de control PLC a prueba de explosiones e intrínsecamente segura para minería KXJ127 y el sensor de nivel de líquido intrínsecamente seguro para minería GUY10 es de 30 m (utilizando cable flexible de comunicación MHYVRP 2×2 con aislamiento de polietileno, blindado trenzado y con cubierta de PVC para minas de carbón, con un área de sección transversal del conductor de no menos de 1,5 mm）;

4.5.6 Carga combinada máxima

KXJ127 caja de control PLC a prueba de explosiones e intrínsecamente segura para minería fuente de alimentación: se puede conectar4torreSensor de nivel de líquido de minería GUY10 intrínsecamente seguro.
