Placa de equilibrio de batería de polímero de litio 18650 de 3/4/5/6/7/8 cadenas, 11,1 ~ 33,6 V, carga de 8 s





Ecualizador de batería de polímero de litio 18650 serie 3/4/5/6/7/8 11.1~33.6V carga 8S

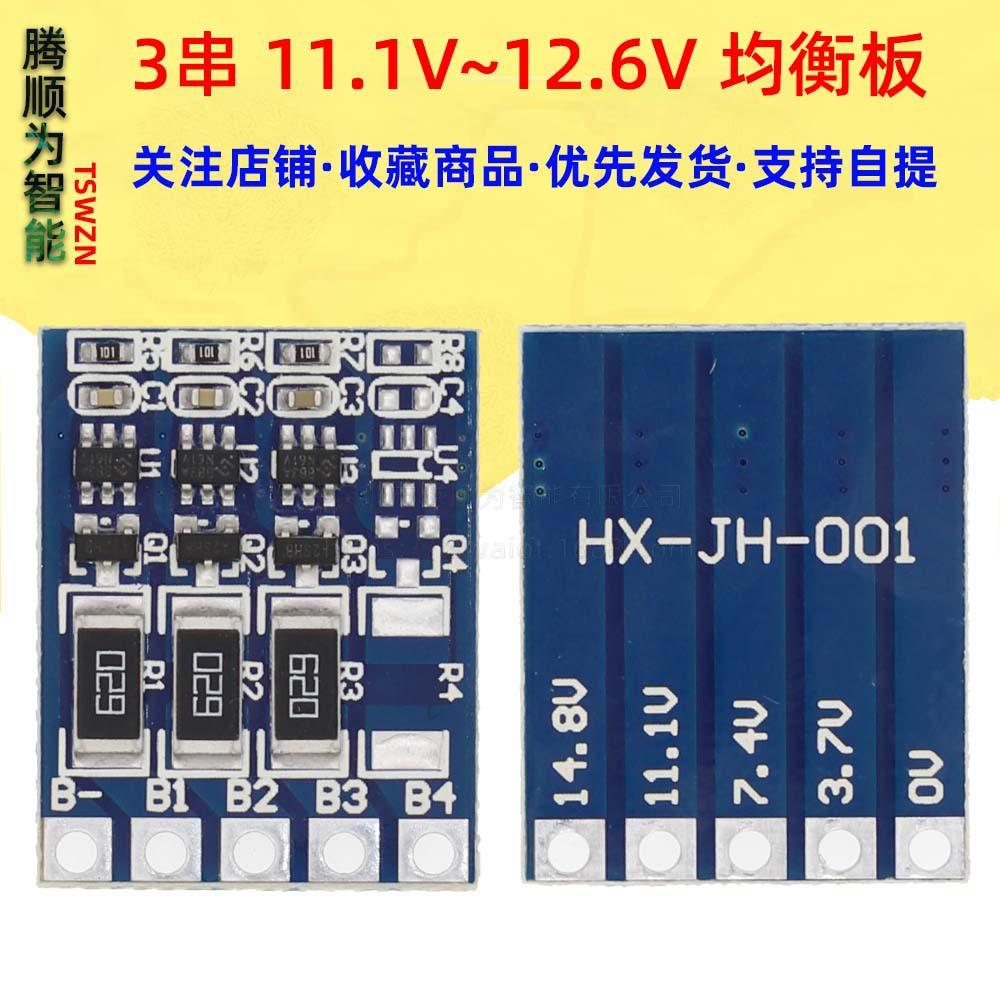

3Parámetros de la placa de equilibrio de batería de cadena:prefix = o ns = "urn:schemas-microsoft-com:office:office"

Características:

4.2VEl voltaje de equilibrio y la corriente de equilibrio son66mA；

Descripción del punto de soldadura:

B4No es necesario recoger

B3Conectar al terminal positivo del paquete de baterías

B2Conecte la batería2Con batería3El punto de contacto

B1Conecte la batería1Con batería2El punto de contacto

B－    Conectar al terminal negativo del paquete de baterías;

Tamaño del producto:26*20.5*2.4mm

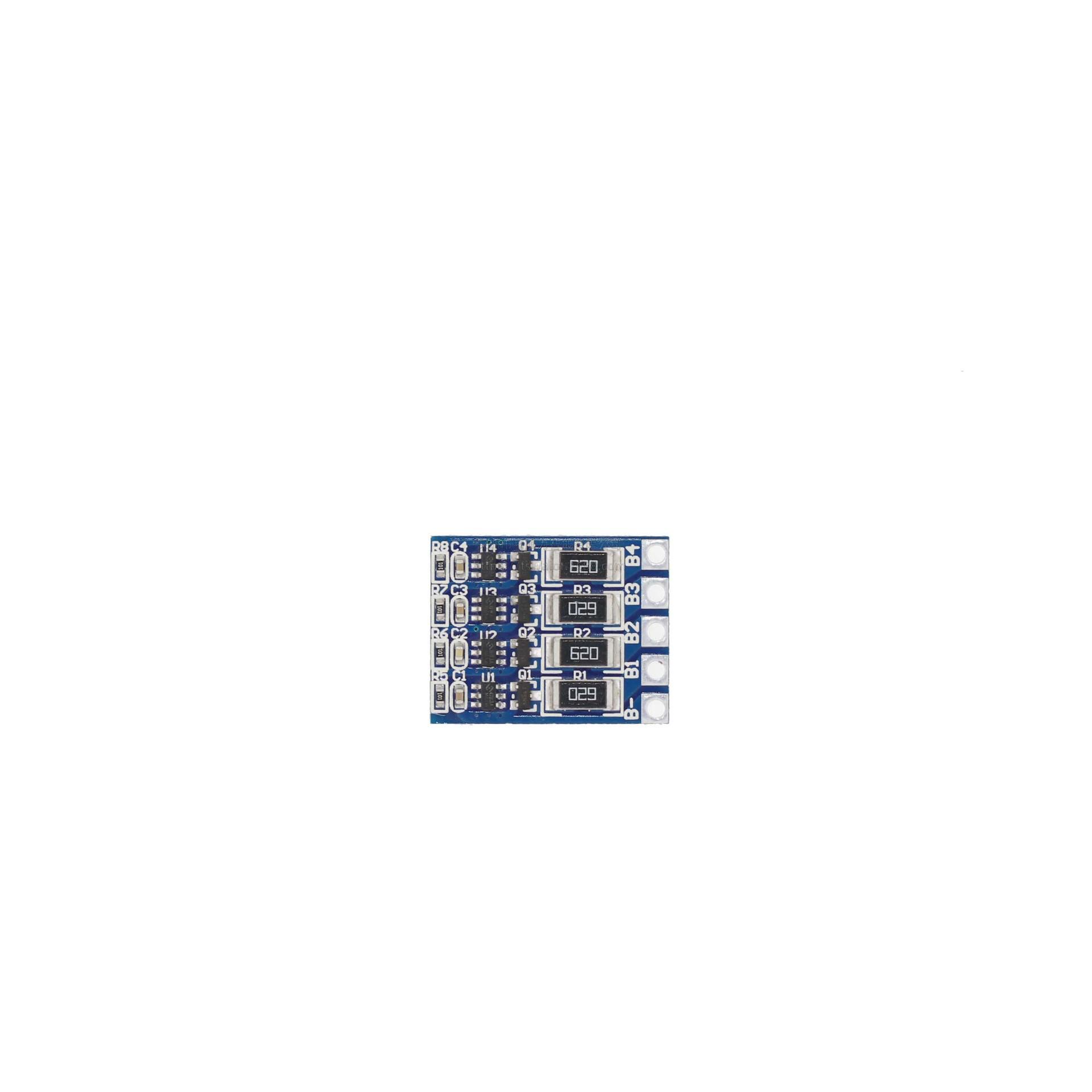

4Parámetros de la placa de equilibrio de batería de cadena:

Características:

Voltaje de equilibrio 4.2V, corriente de equilibrio 66mA;

Descripción del punto de soldadura:

B4 se conecta al terminal positivo del paquete de baterías

B3 conecta los contactos de la batería 1 y la batería 2

B2 conecta los contactos de la batería 2 y la batería 3

B1 conecta los contactos de la batería 3 y la batería 4

B - Conectar al polo negativo del paquete de baterías;

Tamaño del producto:26*20.5*2.4mm

5Parámetros de la placa de equilibrio de batería de cadena:

 Características:

4.2V acción equilibrada, la corriente de acción es 68mA;

Descripción del punto de soldadura:

· B5+Conéctese al terminal positivo del paquete de baterías;

· B4+Conecte la batería4Con batería5El punto de contacto en

· B3+Conecte la batería3Con batería4El punto de contacto en

· B2+Conecte la batería2Con batería3El punto de contacto en

· B1+Conecte la batería1Con batería2El punto de contacto en

· B－ Conectar al terminal negativo del paquete de baterías;

Tamaño del producto:37.3*25.8*2.4mm

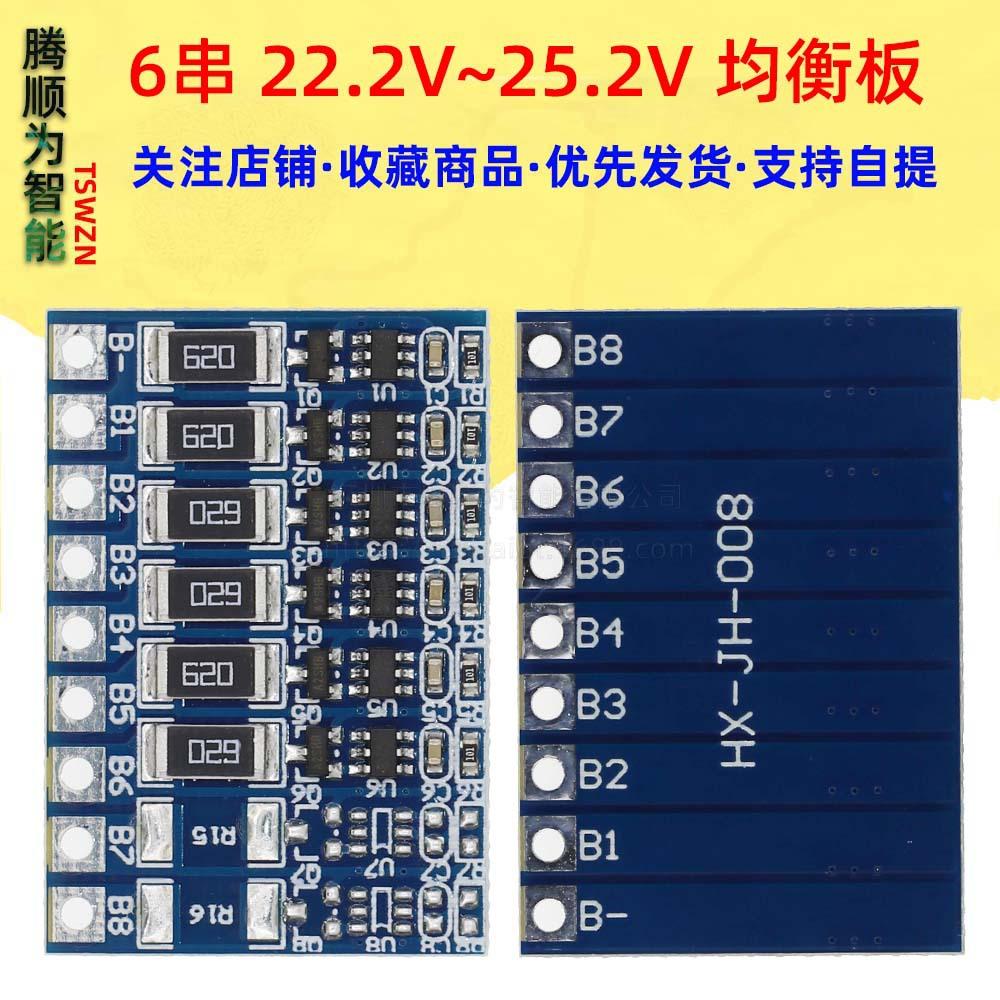

6Parámetros de la placa de equilibrio de batería de cadena:

Características:

4.2VEl voltaje de equilibrio y la corriente de equilibrio son66mA；

Descripción del punto de soldadura:

B－  Conectar al terminal negativo del paquete de baterías

B1Conecte la batería1Con batería2El punto de contacto

B2Conecte la batería2Con batería3El punto de contacto

B3Conecte la batería3Con batería4El punto de contacto

B4Conecte la batería4Con batería5El punto de contacto

        B5Conecte la batería5Con batería6El punto de contacto

        B6Conectar al terminal positivo del paquete de baterías

Tamaño del producto:37.3*25.8*2.4mm

7Parámetros de la placa de equilibrio de batería de cadena:

Características:

4.2VEl voltaje de equilibrio y la corriente de equilibrio son66mA；

Descripción del punto de soldadura:

B－  Conectar al terminal negativo del paquete de baterías

B1Conecte la batería1Con batería2El punto de contacto

B2Conecte la batería2Con batería3El punto de contacto

B3Conecte la batería3Con batería4El punto de contacto

B4Conecte la batería4Con batería5El punto de contacto

        B5Conecte la batería5Con batería6El punto de contacto

        B6Conecte la batería6Con batería7El punto de contacto

        B7Conectar al terminal positivo del paquete de baterías

 Tamaño del producto:37.3*25.8*2.4mm

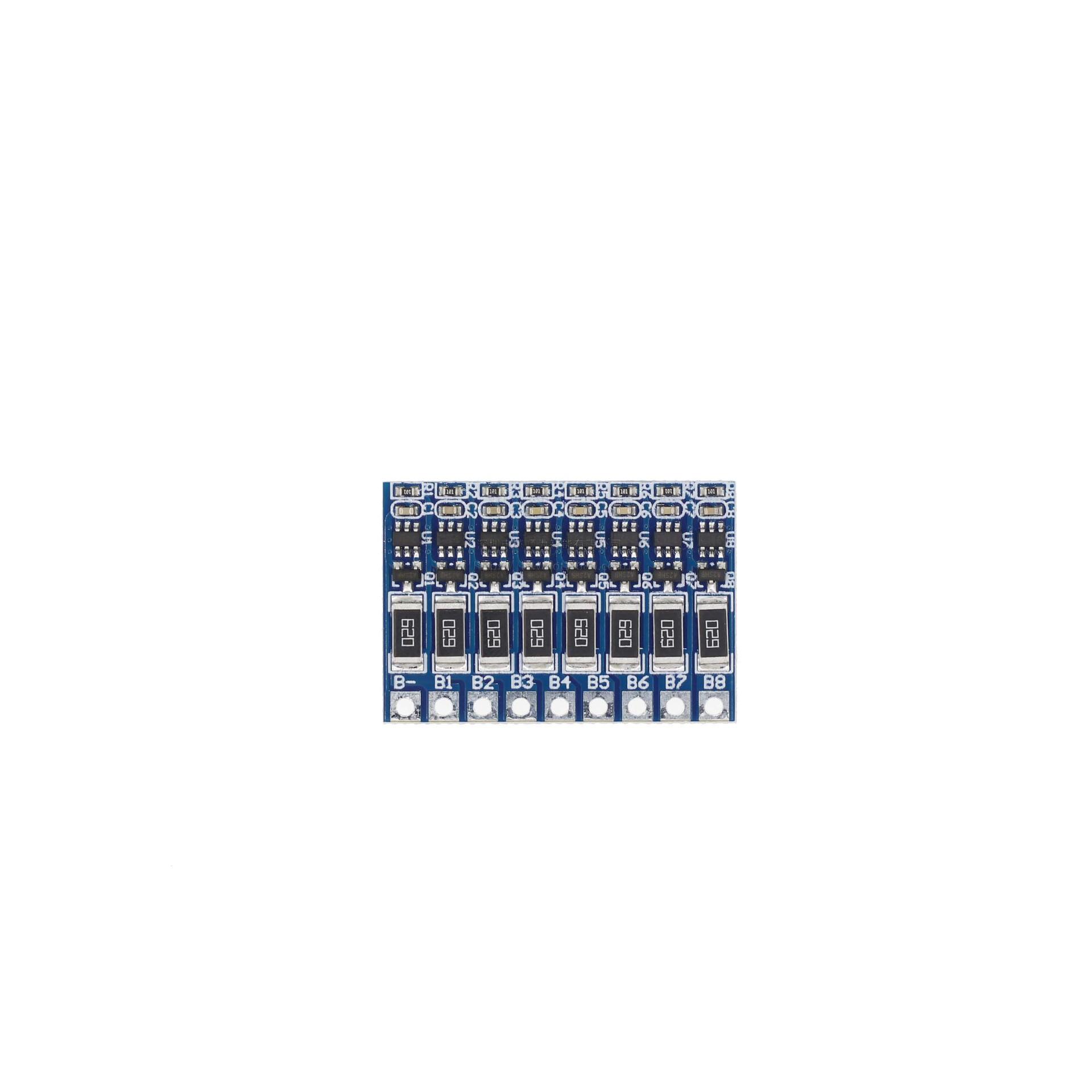

8Parámetros de la placa de equilibrio de batería de cadena:

Características:

4.2VEl voltaje de equilibrio y la corriente de equilibrio son66mA；

Descripción del punto de soldadura:

B－  Conectar al terminal negativo del paquete de baterías

B1Conecte la batería1Con batería2El punto de contacto

B2Conecte la batería2Con batería3El punto de contacto

B3Conecte la batería3Con batería4El punto de contacto

B4Conecte la batería4Con batería5El punto de contacto

        B5Conecte la batería5Con batería6El punto de contacto

        B6Conecte la batería6Con batería7El punto de contacto

        B7Conecte la batería7Con batería8El punto de contacto

        B8Conectar al terminal positivo del paquete de baterías

Tamaño del producto:37.3*25.8*2.4mm
