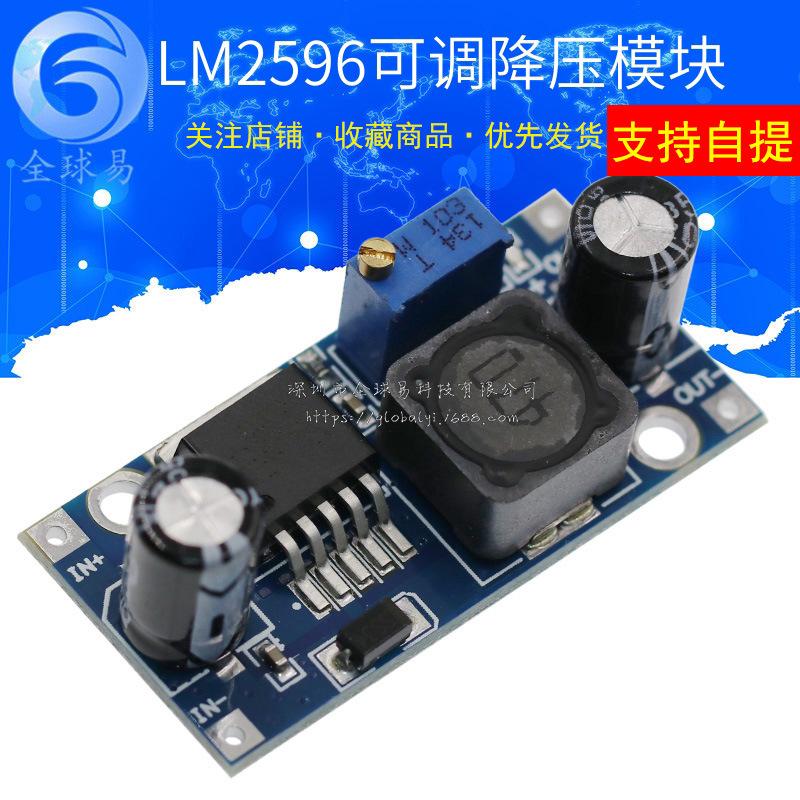

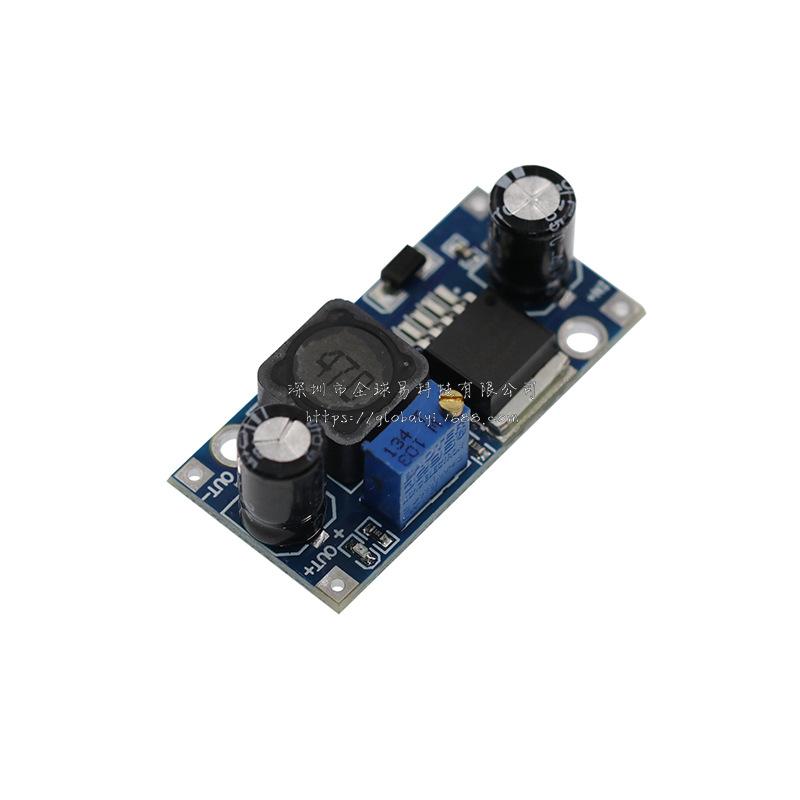

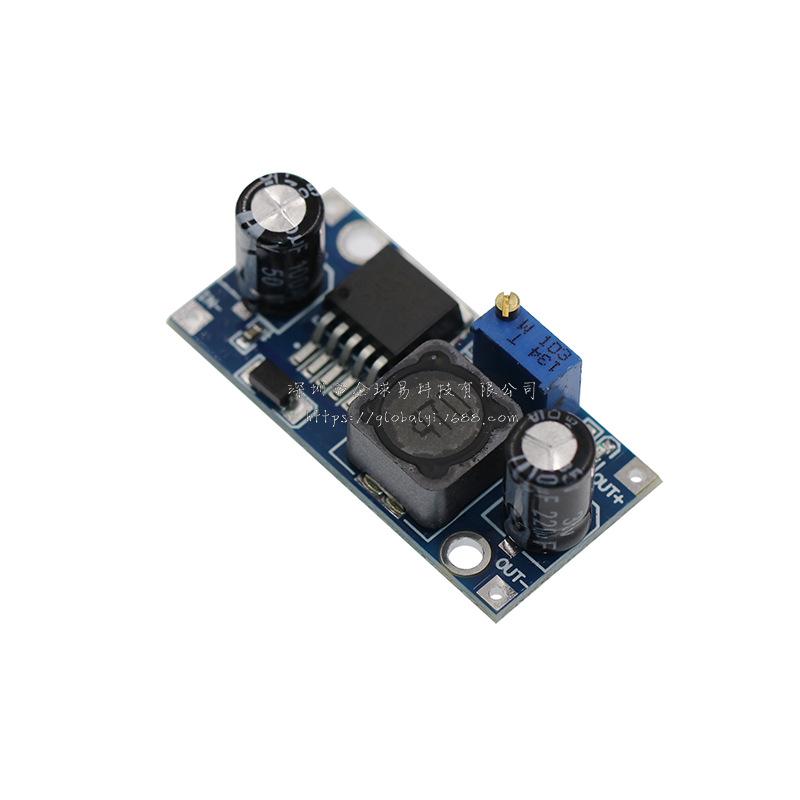

Módulo de fuente de alimentación reductora CC-CC de 3 A, módulo reductor ajustable LM2596S
Descripción en chino:
La entrada se conecta a la entrada, la salida a la salida, y los polos positivo y negativo se conectan según las marcas de la placa. ¡No los conecte al revés! Después de conectarlos, ajuste el regulador de voltaje en sentido antihorario y gírelo primero más de diez veces.
Nombre del modelo | LM2596SMódulo reductor de CC a CC |
Voltaje de entrada | 3,2 V ~ 35 V |
El voltaje de salida | 1,25 V ~ 35 V |
Corriente de salida | 3A (Grande) |
Eficiencia de conversión | 92% (alto） |
Ondulación de salida | <30 mV |
Nivel de encendido y apagado | 65 kHz |
Temperatura de funcionamiento | -45℃~+85℃ |

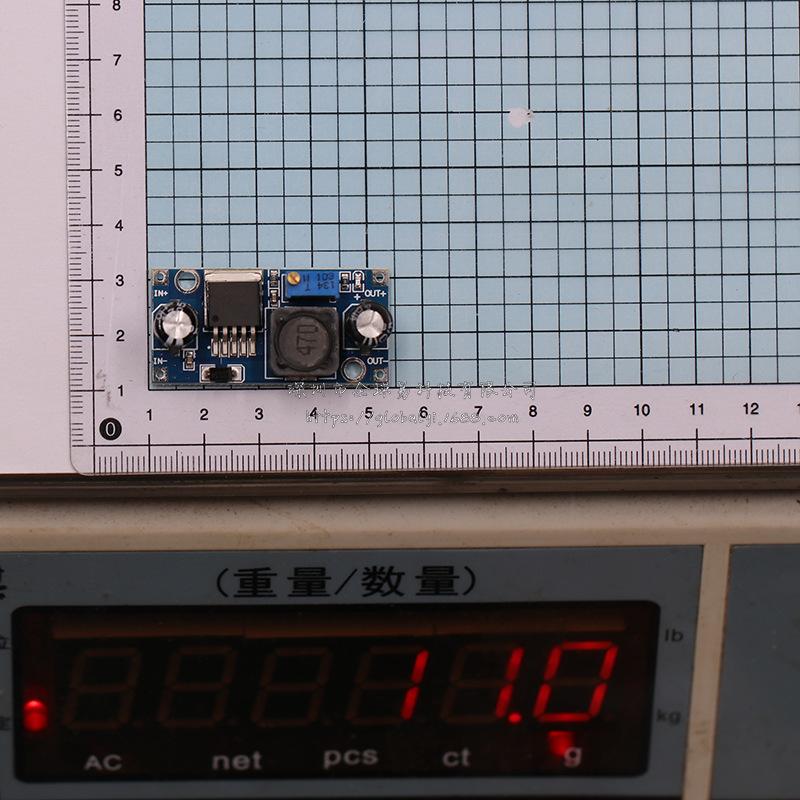

Tamaño | 43 mm * 21 mm * 14 mm (largo * ancho * alto) |
|
|
Precauciones:

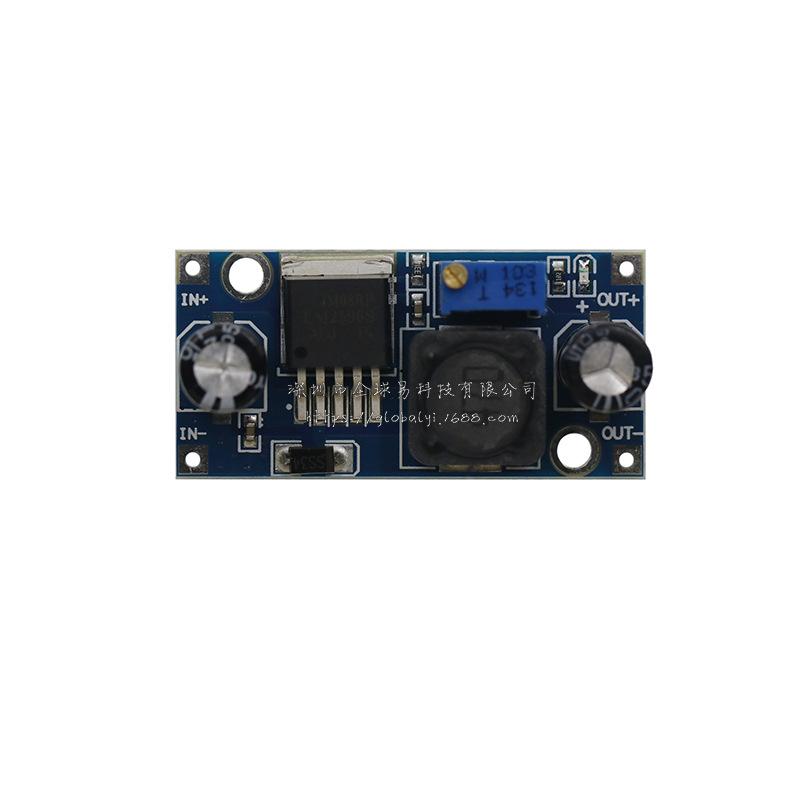

EN+Entrada positivaIN- ¡Entrada negativa!
¡La salida OUT+ es positiva, la salida OUT- es negativa!
Tenga en cuenta que la entrada y la salida no se pueden conectar al revés. Si se conectan incorrectamente, ¡podría quemarse!
Entrada: CC 3 V a 35 V (el voltaje de entrada es 1,5 V mayor que el de salida. No se puede aumentar).
Salida: voltaje DC 1,5 V a 35 V continuamente ajustable, la corriente de salida máxima es 3 A.
Características: Todos utilizan condensadores sólidos SANYO,Placa de circuito engrosada de 36uInductor de alta potencia y alto valor Q con luz indicadora LED de salida
Se recomienda usar una corriente inferior a 2 A para un funcionamiento prolongado. Si la corriente supera los 2 A, se requiere un disipador de calor (potencia superior a 10 W).
Dado que es un módulo reductor, para garantizar una salida estable, mantenga la diferencia de voltaje en un mínimo de 1,5 V.
Alambrado
1. Soldadura: suelde directamente la línea de alimentación al puerto de entrada (salida);
2. Los pines de soldadura se pueden insertar a través de cables o en placas perforadas para su uso; o se pueden agregar pines y soldarlos directamente a la PCB.
Ejemplos de aplicación
1.Fuente de alimentación regulada montada en el vehículoSolo necesita conectar la entrada de este módulo al encendedor del coche para alimentarlo y luego ajustar el potenciómetro. El voltaje de salida se puede ajustar arbitrariamente entre 1,25 y 30 V para alimentar su teléfono móvil, MP3, MP4, cargador de PSP y muchos otros dispositivos. Es muy sencillo y práctico.
2. Encienda los dispositivos electrónicos cuando el dispositivo lo necesite.3-35 VCuando la fuente de alimentación es del voltaje correspondiente, este módulo se puede utilizar para ajustar fácilmente el voltaje al voltaje requerido para resolver el problema.
3. Prueba de voltaje de trabajo del sistema: al realizar proyectos, puede usar este módulo para depurar varios rangos de voltaje de trabajo del sistema de prueba de voltaje, lo cual es muy fácil y conveniente.
