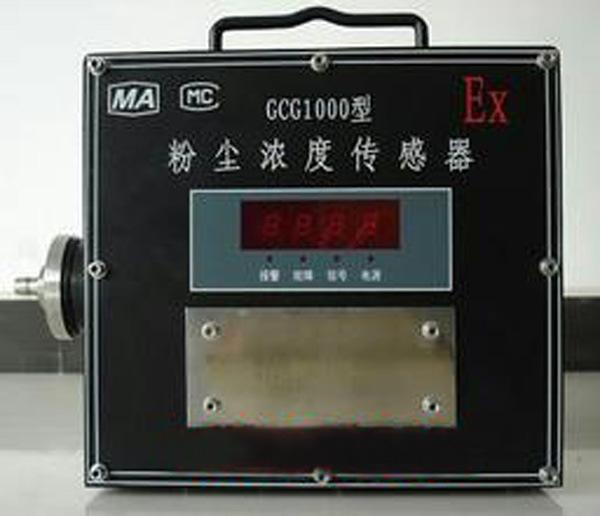

Sensor de concentración de polvo GCG1000

Introducción del sensor de concentración de polvo GCG1000

El sensor de concentración de polvo GCG1000 es una tecnología de medición de polvo que absorbe y digiere polvo tanto nacional como internacional. Utiliza el principio de que la intensidad de la luz dispersa del polvo es proporcional a su concentración cuando se irradia con una fuente de luz el polvo que flota en la habitación oscura. Convierte la intensidad de la luz dispersa en una señal eléctrica, calculando así la concentración de masa relativa del polvo. Posteriormente, la concentración de masa del polvo se puede calcular directamente mediante el valor del parámetro preestablecido.

Características técnicas del sensor de concentración de polvo GCG1000

1. La corriente nominal de trabajo es baja, lo que reduce considerablemente la carga de la fuente de alimentación de la subestación y permite su instalación en una ubicación más alejada de la misma. Con el caudal de muestreo nominal, la corriente nominal de trabajo de toda la máquina es ≤120 mA y la corriente máxima de trabajo es ≤180 mA.

2. El rango de voltaje de entrada es amplio y se puede aplicar a diversas subestaciones en minas de carbón. El instrumento funciona normalmente dentro del rango de voltaje de entrada de 12 V a 24 V CC (fuente de alimentación intrínsecamente segura).

3. Alta precisión de medición: adopta un algoritmo de control segmentado, utiliza automáticamente diferentes coeficientes proporcionales para calcular de acuerdo con diferentes concentraciones y agrega la función de compensación de temperatura para mejorar la precisión de la medición;

4. Tiene la función de calibración automática del punto cero y puede establecer el tiempo para la calibración de la deriva del punto cero;

5. Tiene la función de modo de arranque suave, que reduce el impacto en la fuente de alimentación cuando se inicia el instrumento, y la corriente de arranque máxima es ≤130 mA;

6. Tiene la función de calibración en línea y se puede calibrar directamente en línea utilizando el detector de polvo de lectura directa CCGZ-1000;

7. El rango de medición se puede configurar entre 0 y 500 mg/m3 o entre 0 y 1000 mg/m3 según sea necesario;

8. Puede medir la concentración de polvo instantánea o promedio. El tiempo de medición de la concentración promedio de polvo se puede seleccionar arbitrariamente dentro de un rango de 1 a 3600 segundos.

Parámetros relacionados del sensor de concentración de polvo GCG1000

Tipo a prueba de explosiones: intrínsecamente seguro

Marca a prueba de explosiones: ExibI

Rango de medición: 0 mg/m3 ～ 1000 mg/m3

Error de flujo de muestreo: 18 L/min ± 2,5 °C

Voltaje de funcionamiento: 12 V CC ～ 24 V CC (intrínsecamente seguro)

Corriente de trabajo: ≤250mA.

Ventajas del sensor de concentración de polvo GCG1000

El sensor de concentración de polvo GCG1000 puede mostrar de forma continua y prolongada la concentración de polvo en el subsuelo de las minas de carbón en tiempo real. Además, emite una señal de frecuencia de 200-1000 Hz y una señal de corriente de 4-20 mA, compatibles con el sistema de monitoreo de minas de carbón y otros sistemas. Al preajustar el valor umbral del punto de alerta de concentración de polvo, cuando la concentración medida alcanza este valor, se emite inmediatamente una señal de alerta para recordar al personal que debe implementar las medidas de reducción de polvo oportunamente.
