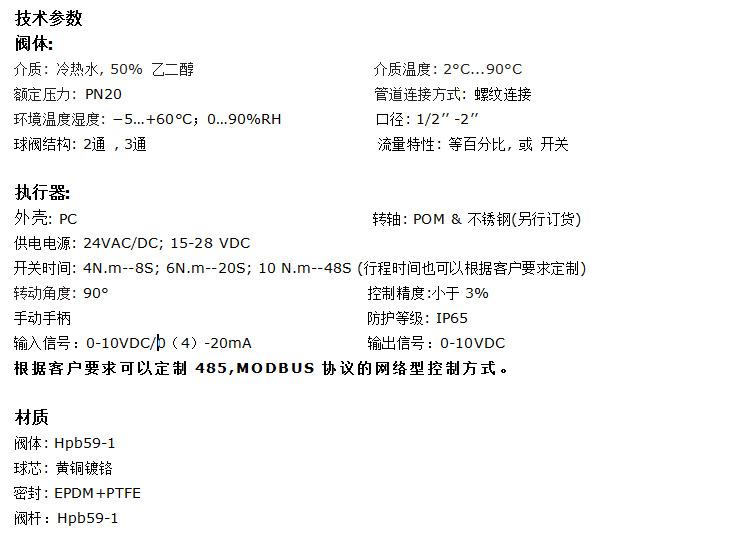

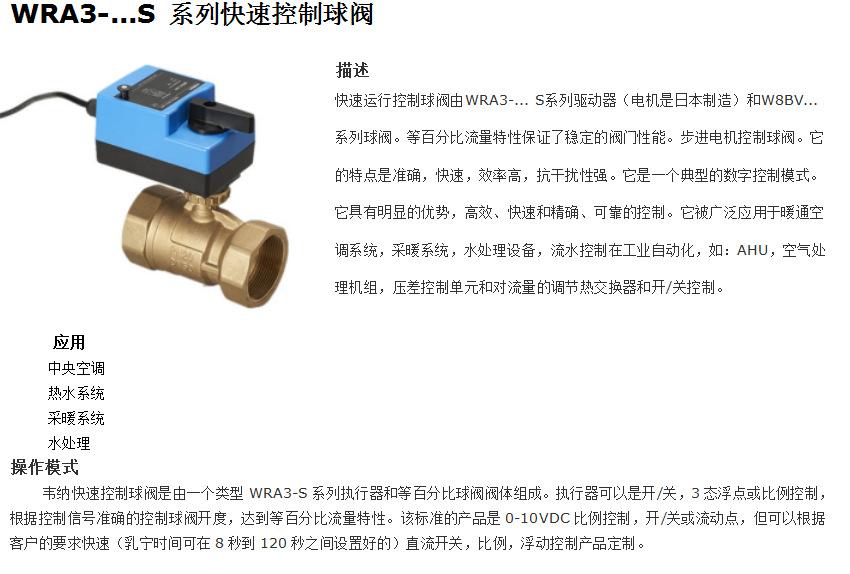

Parámetros técnicos del cuerpo de la válvula:

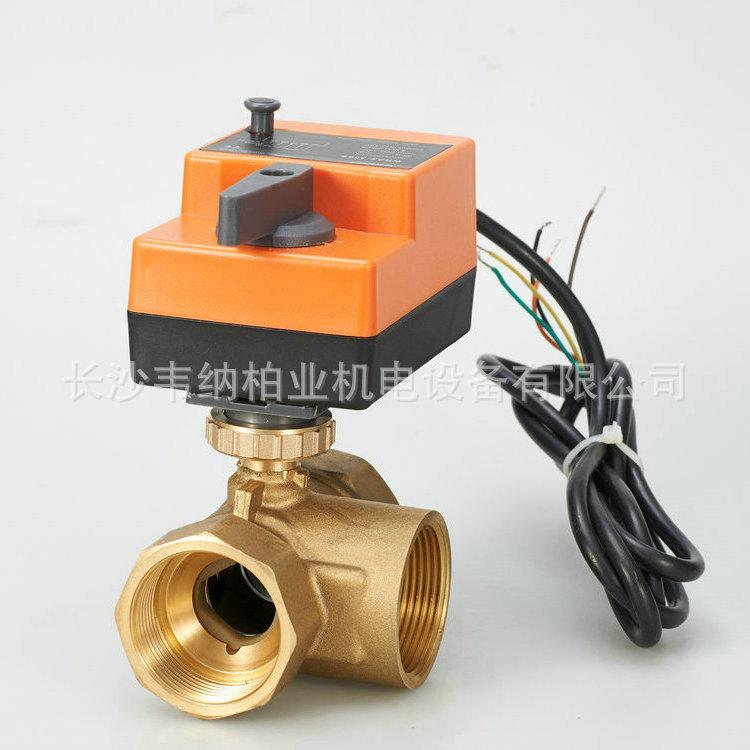

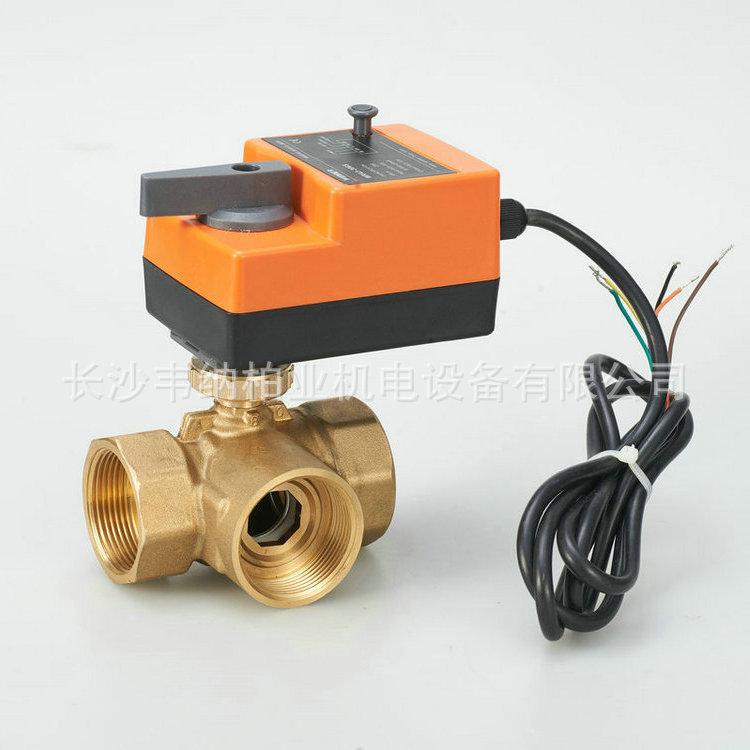

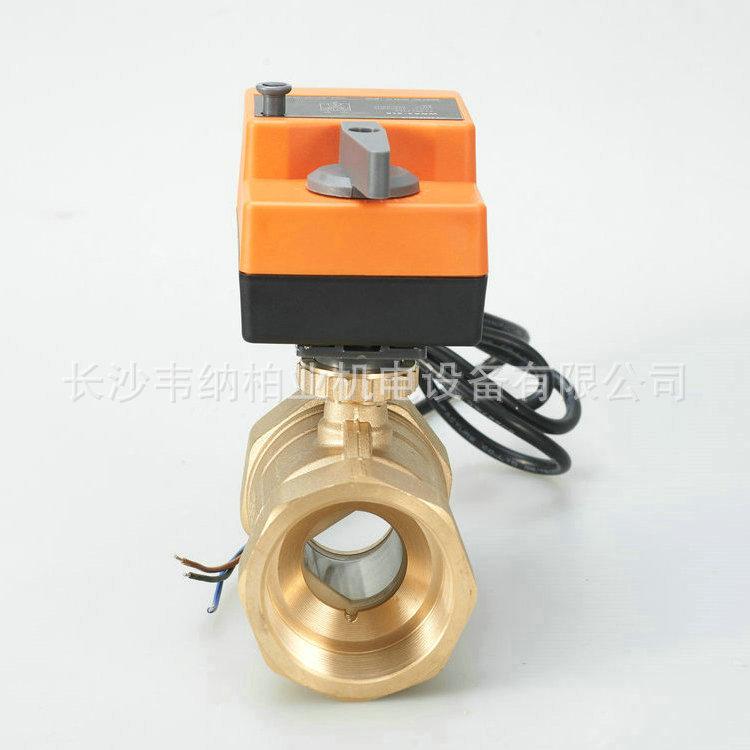

A) W8BV…Válvula de bola de serie
|
modelo |
estructura |
Diámetro interior (mm) |
Pulgada |
Kvs(m/h) |
△Pvmax (MPa) |
△ Ps (kPa) |
|
W8BV215 |
de dos vías |
DN15 |
1/2” |
6.3 |
2,0 Mpa |
1400 |
|
W8BV220 |
de dos vías |
DN20 |
3/4” |
6.3 |
2,0 Mpa |
1400 |
|
W8BV225 |
de dos vías |
DN25 |
1” |
10 |
2,0 Mpa |
1400 |
|
W8BV232 |
de dos vías |
DN32 |
11/4” |
16 |
2,0 Mpa |
1400 |
|
W8BV240 |
de dos vías |
DN40 |
11/2” |
25 |
2,0 Mpa |
1400 |
|
W8BV250 |
de dos vías |
DN50 |
2” |
40 |
2,0 Mpa |
1400 |
|
W8BV315 |
3 vías |
DN15 |
1/2” |
6.3 |
2,0 Mpa |
1400 |
|
W8BV320 |
3 vías |
DN20 |
3/4” |
6.3 |
2,0 Mpa |
1400 |
|
W8BV325 |
3 vías |
DN25 |
1” |
10 |
2,0 Mpa |
1400 |
|
W8BV332 |
3 vías |
DN32 |
11/4” |
16 |
2,0 Mpa |
1400 |
|
W8BV340 |
3 vías |
DN40 |
11/2” |
25 |
2,0 Mpa |
1400 |
|
W8BV350 |
3 vías |
DN50 |
2” |
40 |
2,0 Mpa |
1400 |
B) WCBV…Cuerpo de válvula de bola eléctrica de serie:
|
modelo |
estructura |
Diámetro interior (mm) |
Pulgada |
Kvs(m/h) |
△Pvmax (MPa) |
△ Ps (kPa) |
|
WCBV215 |
de dos vías |
DN15 |
1/2” |
6.3 |
2,0 Mpa |
1400 |
|
WCBV220 |
de dos vías |
DN20 |
3/4” |
6.3 |
2,0 Mpa |
1400 |
|
WCBV225 |
de dos vías |
DN25 |
1” |
10 |
2,0 Mpa |
1400 |
|
WCBV232 |
de dos vías |
DN32 |
11/4” |
16 |
2,0 Mpa |
1400 |
|
WCBV240 |
de dos vías |
DN40 |
11/2” |
25 |
2,0 Mpa |
1400 |
|
WCBV250 |
de dos vías |
DN50 |
2” |
40 |
2,0 Mpa |
1400 |
|
WCBV315 |
3 vías |
DN15 |
1/2” |
6.3 |
2,0 Mpa |
1400 |
|
WCBV320 |
3 vías |
DN20 |
3/4” |
6.3 |
2,0 Mpa |
1400 |
|
WCBV325 |
3 vías |
DN25 |
1” |
10 |
2,0 Mpa |
1400 |
|
WCBV332 |
3 vías |
DN32 |
11/4” |
16 |
2,0 Mpa |
1400 |
|
WCBV340 |
3 vías |
DN40 |
11/2” |
25 |
2,0 Mpa |
1400 |
|
WCBV350 |
3 vías |
DN50 |
2” |
40 |
2,0 Mpa |
1400 |

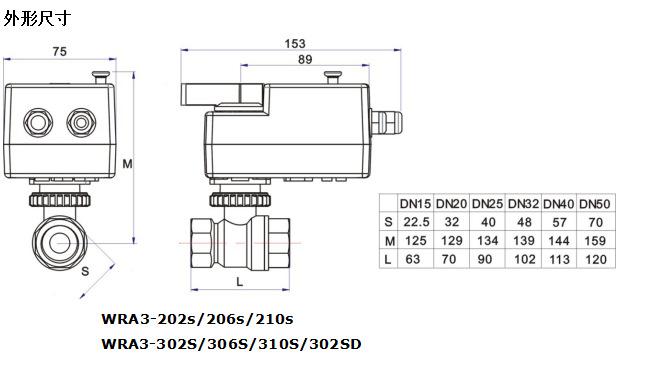

Parámetros técnicos del actuador：
|
modelo |
método de control |
fuente de alimentación |
Par motor (Nm) |
Tiempo(s) de viaje |
|
WRA3-202S |
3 puntos y encendido/apagado |
24VDC/AC±15% |
4 |
8 |
|
WRA3-206S |
3 puntos y encendido/apagado |
24CC/CA±15% |
6 |
20 |
|
WRA3-210S |
3 puntos y encendido/apagado |
24VDC/AC±15% |
10 |
48 |
|
WRA3-302SD |
0-10v/0(4)-20ma |
15-28VDC |
4 |
8 |
|
WRA3-302S |
0-10v/0(4)-20ma |
24VDC/AC±15% |
4 |
8 |
|
WRA3-306S |
0-10v/0(4)-20ma |
24VDC/AC±15% |
6 |
20 |
|
WRA3-310S |
0-10V/0(4)-20ma |
24VDC/AC±15% |
10 |
48 |
|
WRA3-102SD |
encendido/apagado |
15-30VDC |
4 |
8 |
|
WRA3-106SD |
encendido/apagado |
15-30VDC |
6 |
20 |
|
WRA3-110SD |
encendido/apagado |
15-30VDC |
10 |
48 |

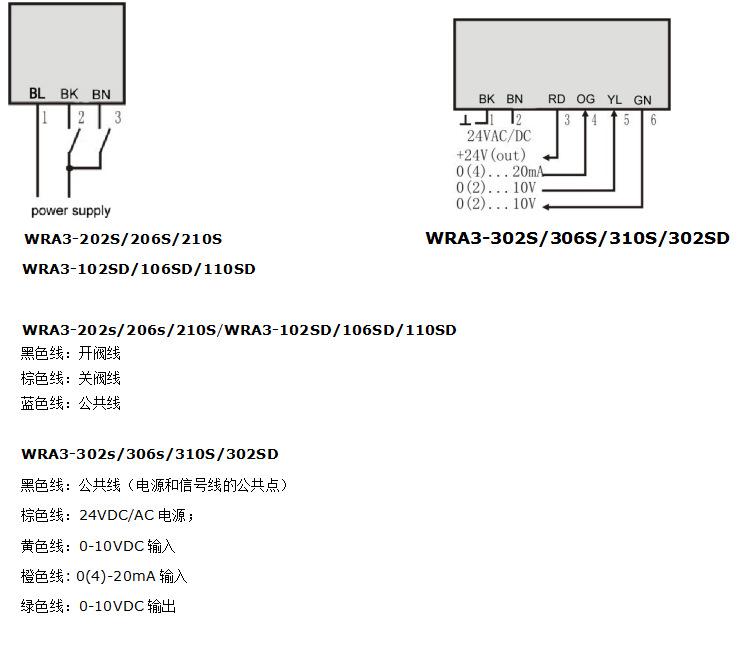

Diagrama de cableado
Opciones de cuerpo de válvula y dirección de flujo:
1. Material del cuerpo de la válvula:
Cuerpos de válvulas de latón, acero inoxidable 304, 316, PVC.
Incluye un cuerpo de válvula que cumple y aprueba los estándares sanitarios alemanes de agua potable.
Sin fugas externas, absolutamente ninguna fuga interna, torque ligero, larga vida útil;
Exportado a Alemania, Países Bajos, Noruega y otros países europeos durante más de 10 años.
2. Resistencia a la temperatura del cuerpo de la válvula:
Normal: -10~90 °C; Personalizable: -40~100 °C
3. Diagrama de flujo:
Selección de parámetros eléctricos:
Voltaje:
230 VCA, 24 VCA, 100-250 VCA,
24 V CA/CC, 9-30 V CA/CC,
24 VCC, 12 VCC, 3 VCC,
método de control:
Tipo de interruptor, tipo interruptor flotante, 0-10 V/4-20 mA, reinicio del condensador, retroalimentación pasiva/activa
Tiempo de conmutación:
1S, 3-5S, 5-12S, 16S, 20S, 35S, 45S, 50-60S
