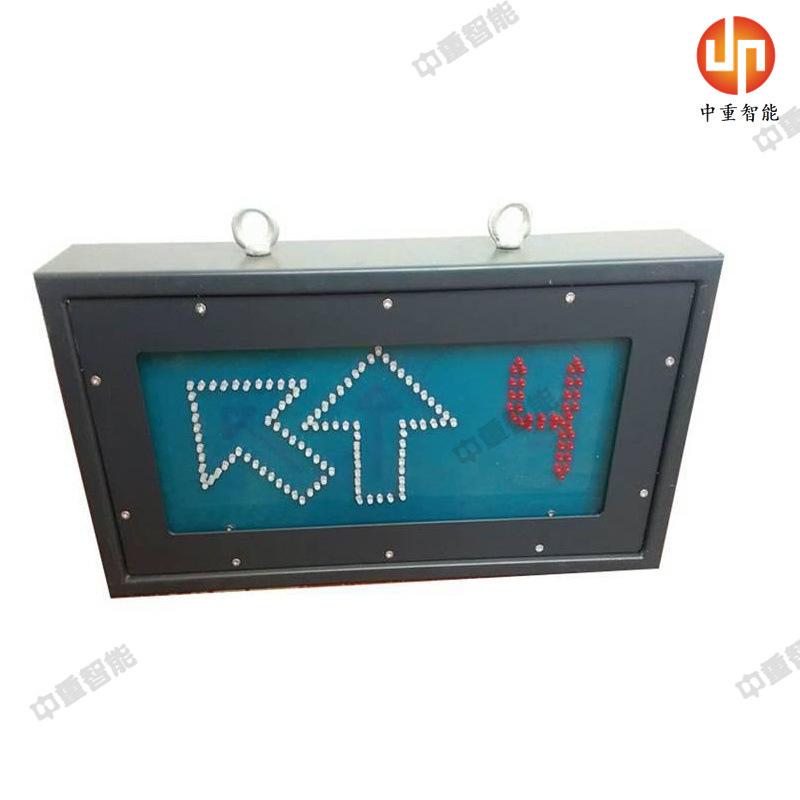

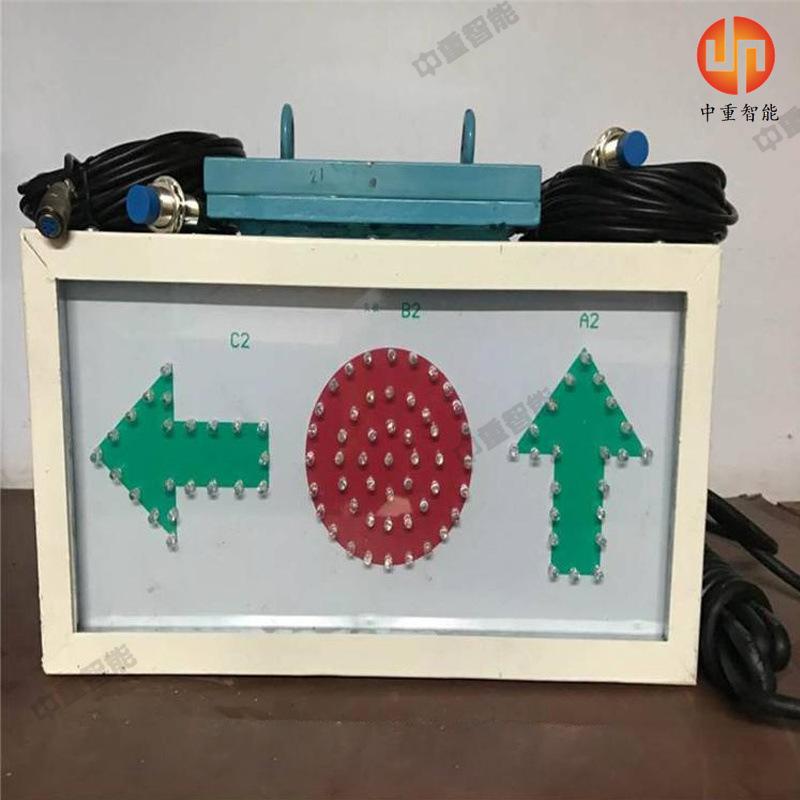

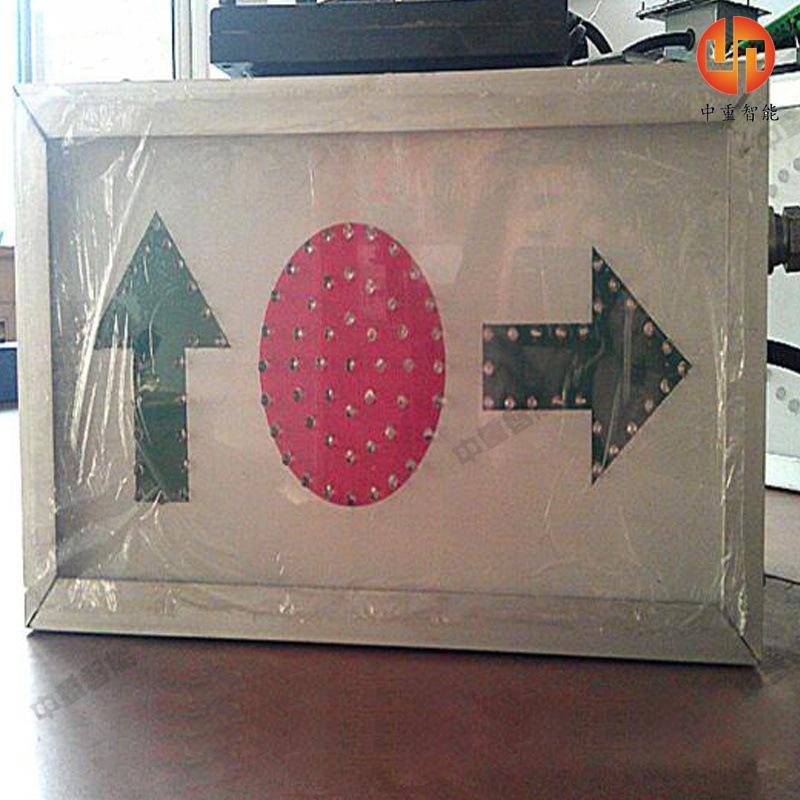

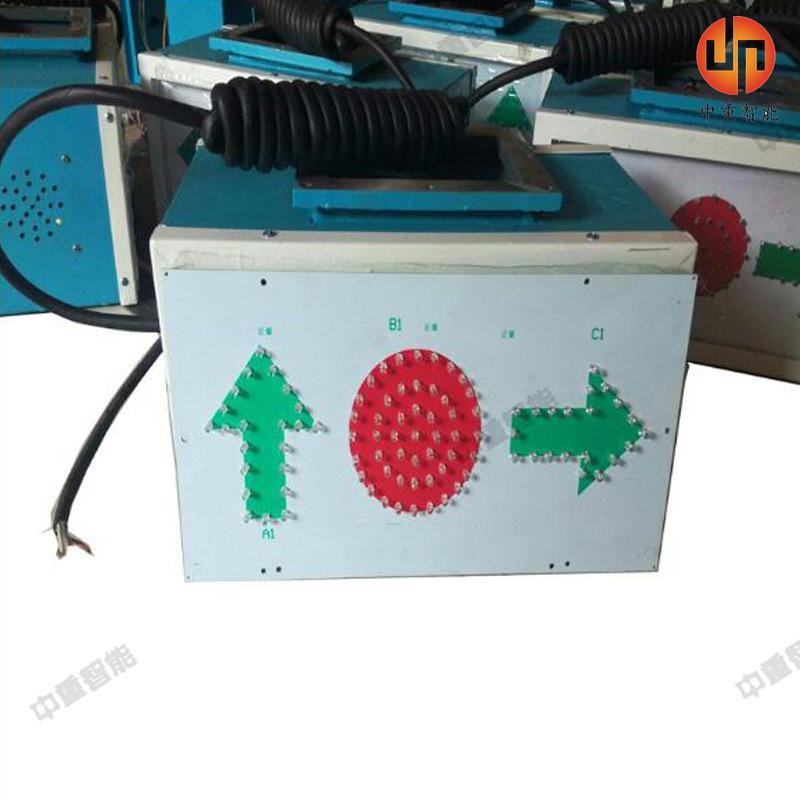

El indicador de posición de la horquilla consta principalmente de tres partes: el circuito principal, el circuito de voz y la pantalla. La señal de salida se divide en señal de voz y señal luminosa. La señal luminosa del indicador de posición de la horquilla está compuesta por diodos emisores de luz bicolores rojo y verde, dispuestos en forma de anillo y flecha. Incorpora protección intrínsecamente segura contra sobrecorriente y sobretensión.
La tensión nominal de funcionamiento del indicador de interruptor es de 127 V CA, que se reduce y rectifica mediante un fusible de 0,1 A y un transformador para proporcionar la tensión de funcionamiento a cada componente de la placa de circuito principal. Tras la coincidencia de la señal de entrada con el sensor externo, cuando el interruptor alcanza el lado izquierdo y entra en contacto con el sensor 1, el relé J2 se activa y se enciende el símbolo de indicación directa ↑ (luz verde); cuando el interruptor alcanza el lado derecho y entra en contacto con el sensor 2, el relé J1 se activa y se enciende el símbolo de indicación de derivación → (luz verde); cuando los lados izquierdo y derecho no están en su lugar, se enciende el símbolo de indicación de fallo ○ (luz roja). Simultáneamente, el chip de voz emite una advertencia de voz: "El interruptor no está en su lugar, por favor, deténgase y compruébelo", recordando al personal que lo revise y lo manipule.
