Especificaciones completas 25 tubería de desviación de drenaje de gas rendimiento estable 25 tubería de desviación de drenaje de gas

uno,Introducción del tubo de desvío de gas para minería DN25:

La tubería guía de gas para minería DN25 es un accesorio para conectar equipos de detección y tuberías al detectar gas en minas. También se le llama tubería guía de drenaje de gas y está fabricada con materiales ignífugos y antiestáticos mediante moldeo por inyección a alta presión. La tubería de drenaje de gas a veces también se llama conector rápido de drenaje de gas en minas subterráneas y se utiliza al acoplarse con el instrumento de medición de parámetros integrales de drenaje de gas.

dos,Método de trabajo de la tubería de desvío de gas minero DN25:

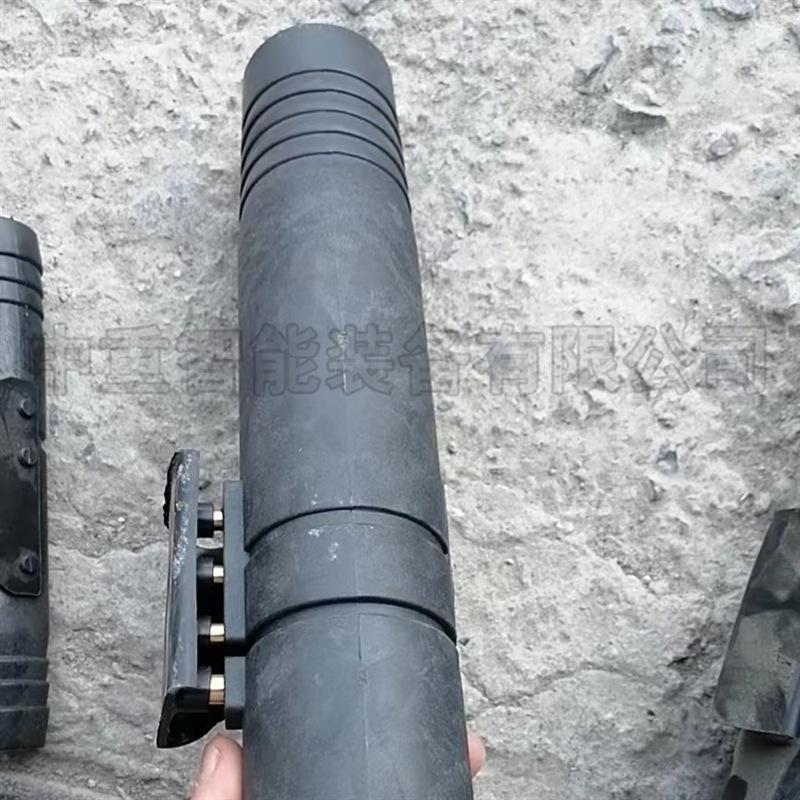

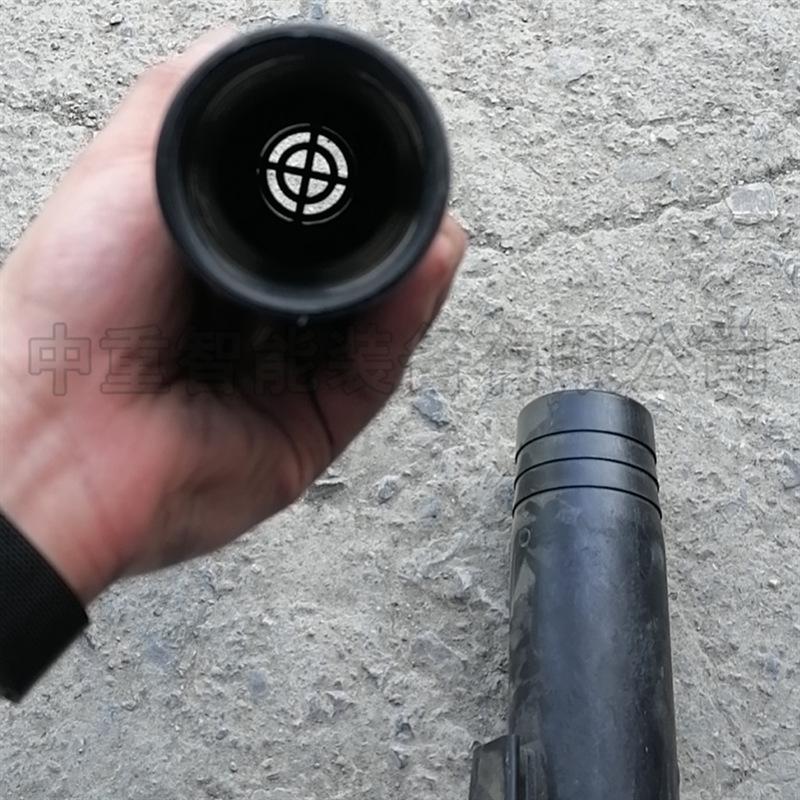

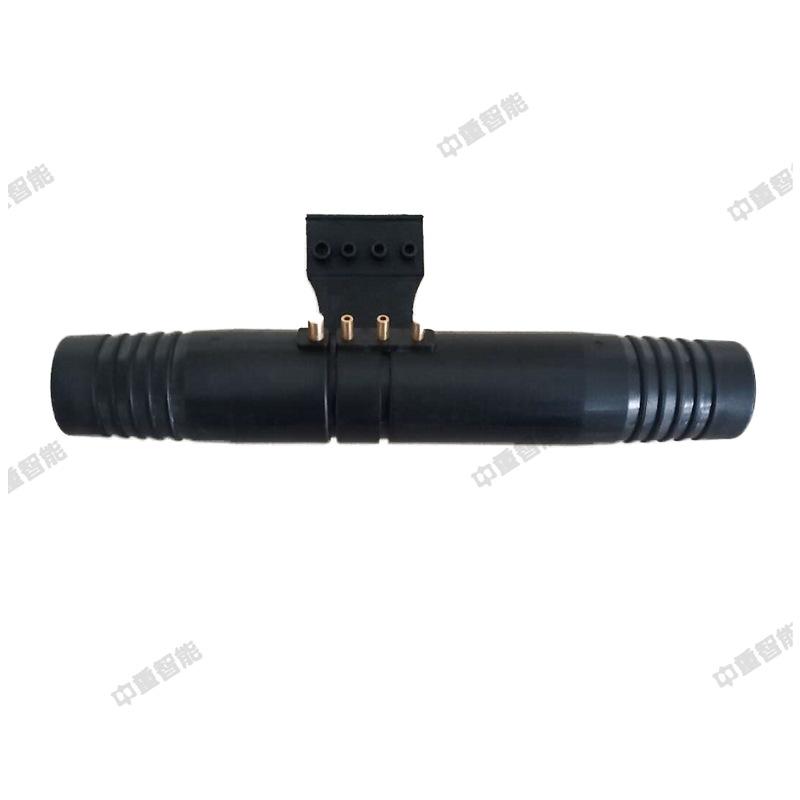

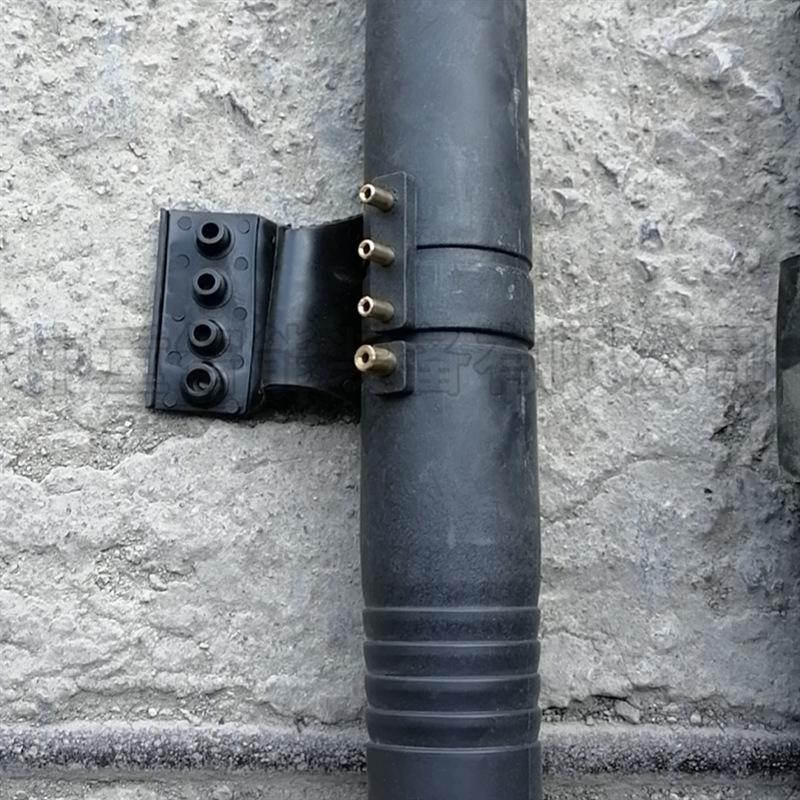

Una tubería guía de drenaje de gas incluye un cuerpo principal, que es un cuerpo tubular. Se dispone un orificio de medición de gas en la pared del cuerpo tubular. La tubería guía se conecta en serie a una tubería de drenaje de gas de perforación cuando está en uso. Dado que el orificio de medición se dispone en la pared de la tubería guía, el orificio de medición incluye un orificio de recolección de gas y un orificio de inserción de sonda de flujo. Cuando está en uso, el detector de un instrumento de medición integral de parámetros de drenaje de gas portátil se conecta directamente al orificio de medición en la tubería guía, de modo que la situación del drenaje de gas se puede medir y observar en cualquier momento; además, se dispone radialmente un filtro de polvo en el cuerpo tubular para evitar que partículas grandes de polvo impacten la sonda de flujo en el orificio de inserción de sonda de flujo.

3. Especificaciones de la tubería de desvío de gas de mina:

Diámetro interiorφ25 (1 pulgada) Tamaño: 190 MM de largo, 25 MM de diámetro interior, 30 MM de diámetro exterior

Diámetro interiorTamaño φ50 (2 pulgadas): 380 MM de largo, 46 MM de diámetro interior, 54 MM de diámetro exterior
