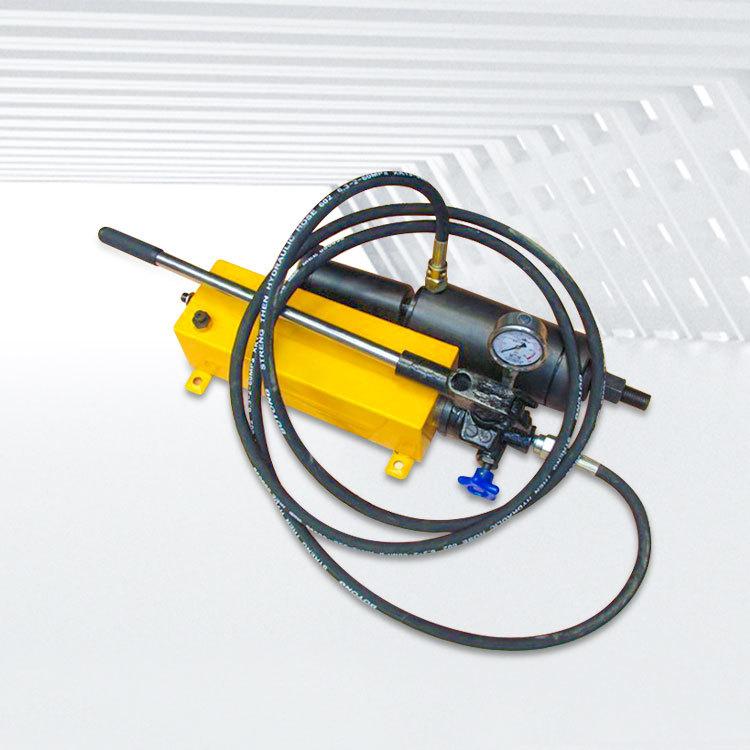

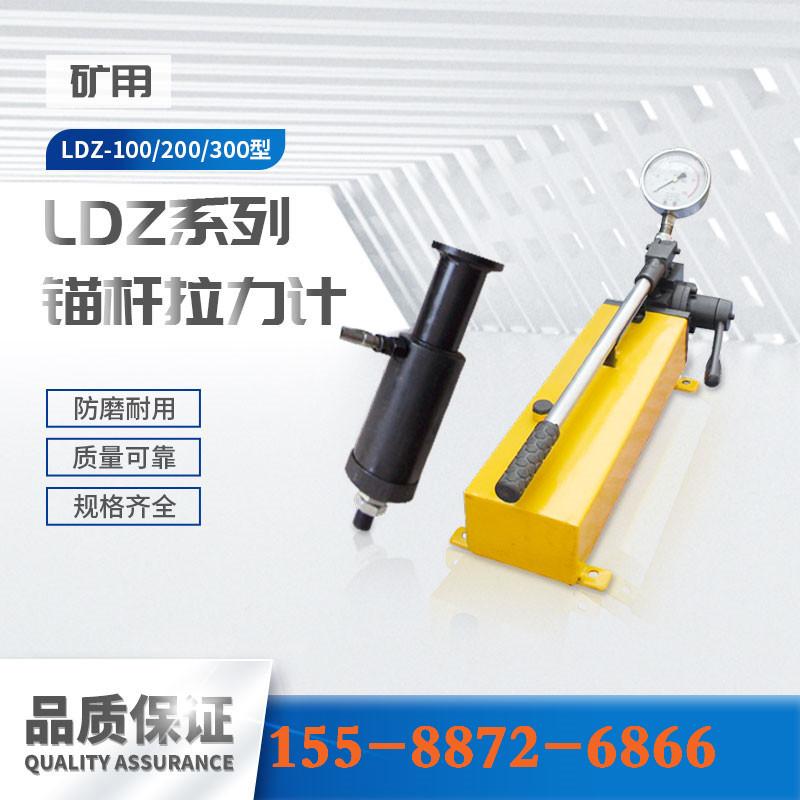

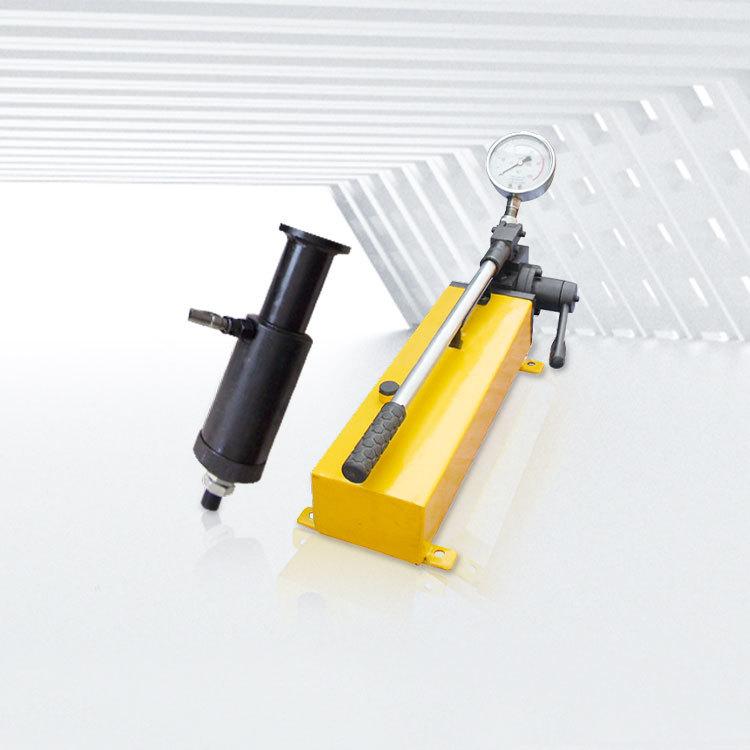

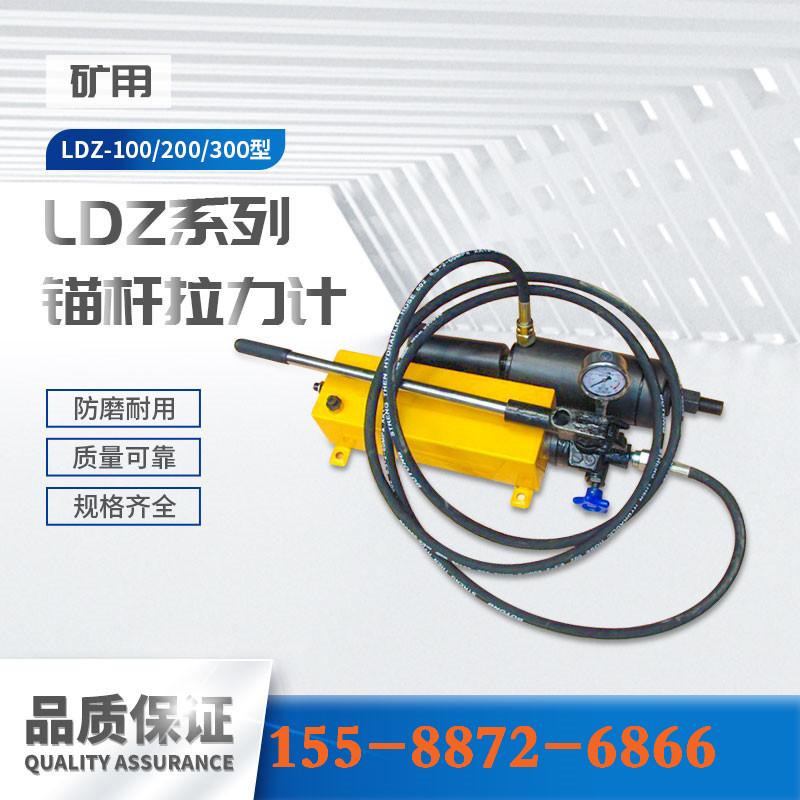

(También conocido como extractor de anclajes) es una herramienta de prueba para la determinación in situ de la fuerza de anclaje de los anclajes. También tiene una herramienta de carga para varios anclajes, barras de acero y otros cuerpos de anclaje para lograr la fuerza de anclaje. El medidor de tensión de anclaje es adecuado para la prueba in situ de la fuerza de anclaje de varios anclajes, barras de acero y otros cuerpos de anclaje. Es un instrumento de prueba in situ para varias unidades de inspección de calidad. El medidor de tensión de anclaje tiene las características de tamaño pequeño, peso ligero, fácil de transportar, operación simple y seguridad. Se utiliza ampliamente en varias operaciones de túneles como carbón, defensa nacional, taludes, túneles y transporte.
Los principales parámetros técnicos:
|
modelo |
10T |
20T |
30T |
|
|
jalar fuerza cilindro |
Tensión (T) |
10 |
20 |
30 |
|
Presión nominal (Mpa) |
55 |
55 |
55 |
|
|
Carrera del pistón (mm) |
20 |
20 |
20 |
|
|
Área del pistón (mm2) |
18.5 |
35 |
55 |
|
|
Peso (kg) |
5.25 |
7.25 |
19 |
|
|
mano prensa Bomba |
Presión nominal (Mpa) |
55 |
55 |
55 |
|
Fuerza de manivela (kg) |
25 |
25 |
25 |
|
|
Diámetro del émbolo (mm) |
8 |
12 |
12 |
|
|
Volumen de aceite por descarga (ml) |
alrededor de 1 |
Aproximadamente 1.3 |
Aproximadamente 1.3 |
|
|
Peso (kg) |
3 |
3 |
3 |
|
|
Diámetro de anclaje aplicable |
16-24 años |
|||
