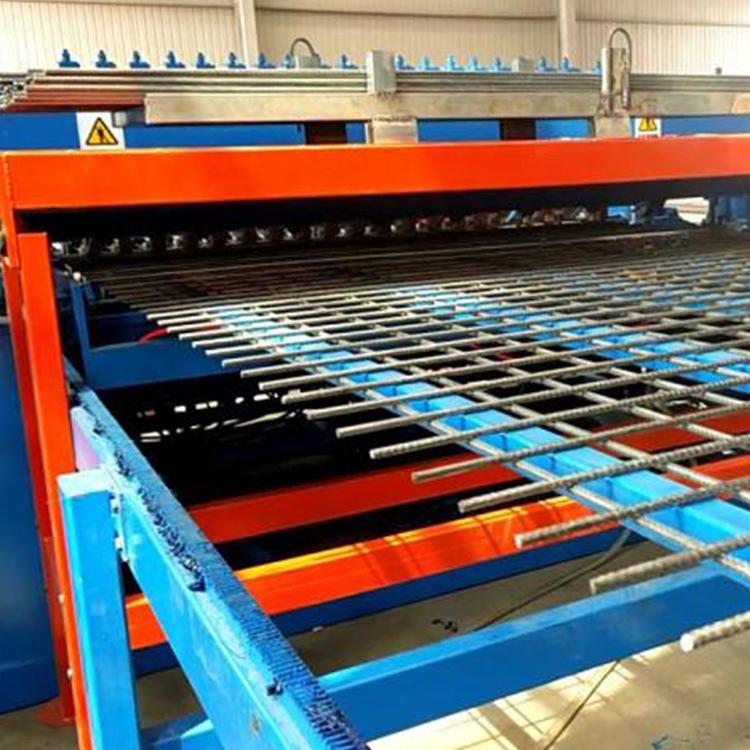

La máquina soldadora de malla de acero es un tipo de malla de acero utilizada como soporte en soldadura, ferrocarril de alta velocidad, mina de carbón, construcción y otros campos. Mejora en gran medida la eficiencia de producción de malla de acero, y la malla de acero soldada es más lisa, estable y firme. CM02

Características de la máquina de malla soldada de acero:

La velocidad de soldadura es rápida, el tamaño de la rejilla es preciso y las juntas de soldadura son firmes. Sustituye la unión y la soldadura manuales y ahorra más energía. Puede satisfacer las necesidades de soldadura de diversas mallas de soldadura con diferentes diámetros de alambre y número de mallas con alta calidad. En comparación con productos similares, ofrece un mayor rango de soldadura, mayor calidad de soldadura, mayor ahorro de energía y mayor estabilidad de trabajo. Las juntas de soldadura son firmes, la malla de soldadura es ajustable, el ancho de soldadura es ajustable, la longitud de soldadura es ajustable, la estructura de la máquina es completa y firme, la eficiencia de producción es alta y la operación es simple.

Usos de la máquina soldadora de malla reforzada:

La máquina soldadora de malla de acero simple se utiliza principalmente en plantas industriales a gran escala, recintos a gran escala, pisos de plantas, tableros de puentes, pavimentos de autopistas, revestimientos de túneles, proyectos de metro, proyectos de autopistas, proyectos de vivienda, construcción de aeropuertos y otros proyectos.

Introducción a la máquina de soldadura de malla de acero:

El bastidor principal está soldado con placas de acero y perfiles de acero más gruesos, lo que hace que la estructura principal sea más sólida y compacta. El mecanismo de corte de trama tiene una estructura novedosa y adopta motores paso a paso para cortar automáticamente, lo que hace que la colocación de la trama sea más precisa. El dispositivo de tracción de red con servomotor se utiliza para la tracción de la red, lo que hace que el tamaño de la red sea más estándar y preciso. Las variedades de malla soldable son diversificadas. Las piezas relacionadas con el ajuste de la cuadrícula de trama son todas ajustables, y el ajuste de la cuadrícula de urdimbre está controlado por microordenador, y se pueden configurar diferentes cuadrículas. La soldadura adopta un nuevo transformador de malla de soldadura refrigerado por agua cerrado con un amplio rango de ajuste de voltaje. Para adaptarse a la capacidad del transformador principal de potencia del usuario y reducir el impacto de corriente, el control electrónico de potencia de soldadura adopta el método de transmisión de potencia de subcontrol de soldadura de una sola vez, es decir, cuando se suelda la misma fila de hilos de trama, el transformador de soldadura se separa. El sistema de control electrónico de potencia de soldadura adopta tecnología de control síncrono, y el tiempo de soldadura y la soldadura por subcontrol están compuestos por circuitos integrados digitales, con alta precisión de control y estabilidad. La potencia del motor proporciona una presión de soldadura flexible para la intersección de las líneas longitudinales y transversales. En comparación con otros equipos de soldadura accionados por aire comprimido, la soldadura es estable, las salpicaduras son menores, la velocidad de soldadura aumenta, la inversión inicial y los costes de operación y mantenimiento se reducen, y el ruido en la fábrica es bajo.

Parámetros técnicos de la máquina soldadora de malla de acero para túneles:

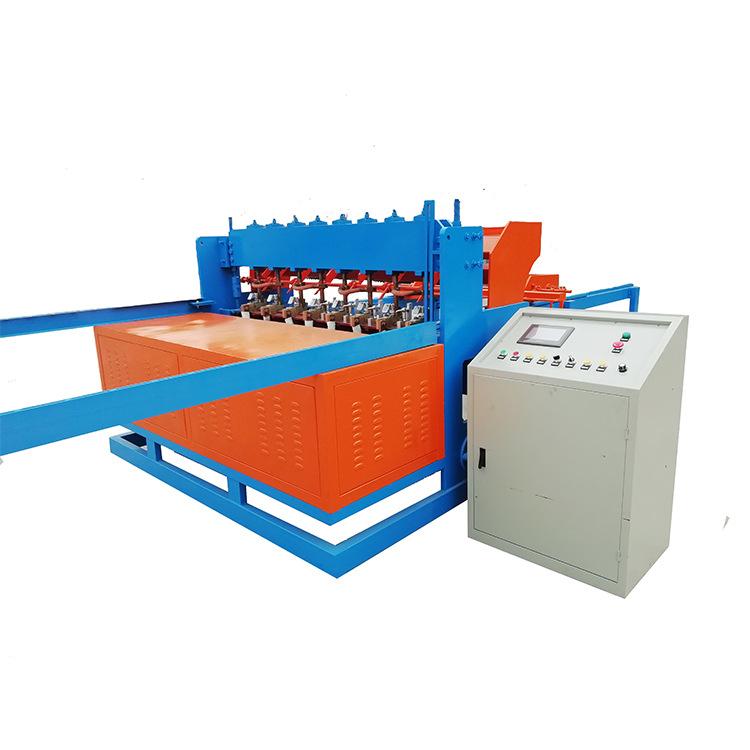

Máquina soldadora de mallas de alambre modelo BS-220

Ancho de soldadura 1,5 m

Longitud de soldadura 2m

Diámetro de la barra de acero soldada 6-8 mm

Número de cabezales de soldadura de cobre: 8

Alimentación de alambre horizontal, preenderezado y corte, troquelado automático

Alimentación longitudinal de alambre, preenderezado y corte, roscado manual

Tipo de tracción de red: Tracción de red con motor paso a paso

Principio de soldadura: Soldadura por corriente

Motor principal de freno electromagnético de frecuencia variable de 3KW

Reductor No. 4 reductor cicloidal

Velocidad de soldadura 40-55 filas/minuto

Voltaje 380 V 50 Hz

Tamaño de la cabeza 2m x 1.6m x 1.5m

Peso 2,2 toneladas

Descripción del equipo de la máquina de soldadura de malla de acero

1. Los alambres horizontales y verticales deben enderezarse y cortarse por adelantado;

2. El marco principal está soldado con placas de acero más gruesas y acero perfilado, lo que hace que la estructura principal sea más sólida y compacta;

3. La potencia del motor de la máquina de soldadura de malla adopta tecnología de control síncrono. La soldadura de subcontrol y el tiempo de soldadura son controlados por un sistema de programación digital. Está altamente integrado y tiene una baja tasa de fallas;

4. Investigación y desarrollo independiente de programas CNC;

5. Se obtiene el dispositivo de caída de alambre.

Las máquinas de soldadura de malla se utilizan principalmente para soldar malla de construcción, campos de fútbol, ferrocarriles, autopistas, puentes, edificios, complejos residenciales y otras barandillas, así como estanterías y jaulas de almacenamiento.

Máquina de soldadura de malla de soporte para minas de carbón

Propósito del modelo: Producción de malla para soporte de mina de carbón subterránea, con un diámetro soldable de 4 mm ~ 7 mm, y un tamaño de malla de 2 metros * 6 metros (fuera de rango, reserva del cliente).

Rendimiento y características: La potencia del motor de esta máquina adopta tecnología de control síncrono. La soldadura separada y el tiempo de soldadura son controlados por el sistema de programación digital PLC. El panel de entrada es una pantalla táctil o un botón. La operación es más inteligente y racional, y tiene la función de prensado único y soldadura separada. Las características de la soldadura secundaria son que la potencia de soldadura de esta máquina es eléctrica, utilizando un motor paso a paso para la tolva, el motor de freno impulsa el carro para soltar la urdimbre, y el motor paso a paso impulsa el carro para tirar de la malla. Tanto los hilos de urdimbre como los de trama son enderezados y cortados por una máquina enderezadora.

Máquina de soldadura de malla de acero pesada

Los productos principales son malla de acero para vaciar concreto en puentes, proyectos de conservación de agua, autopistas y proyectos clave. El ancho máximo de la malla soldada puede alcanzar los 2.5 metros, la longitud máxima puede alcanzar los 12 metros, y el diámetro de soldadura es de 6 mm a 12 mm. Se adopta tecnología de control síncrono, y el tiempo de soldadura y la soldadura de subcontrol se gestionan mediante el sistema de control por computadora industrial. El software de control se basa en el sistema operativo Windows y la interfaz hombre-máquina, y la operación es más inteligente y humanizada. El tamaño de la malla es más preciso, y pueden aparecer orificios de malla de diferentes tamaños en las direcciones de urdimbre y trama en la misma malla.

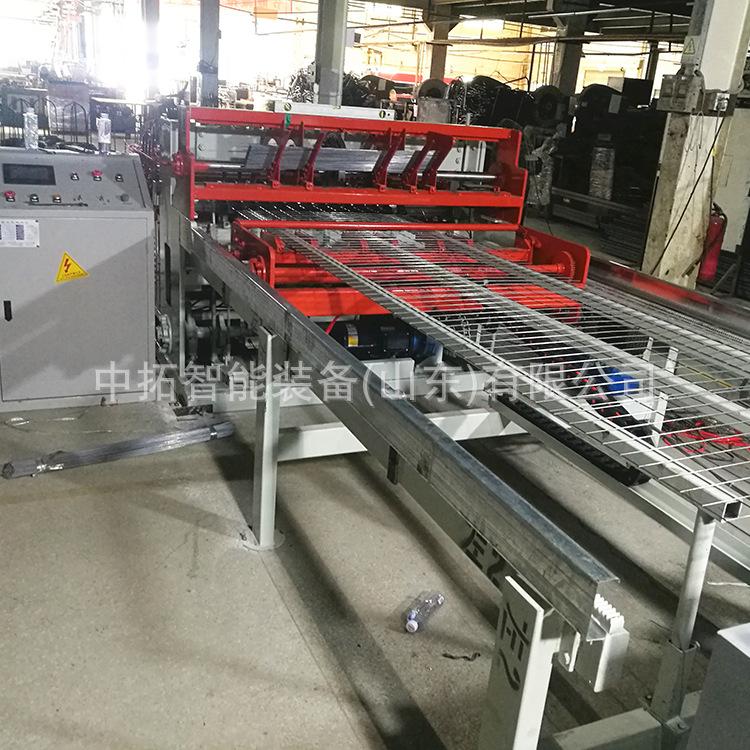

Máquina soldadora de malla CNC

Este equipo es un equipo de soldadura de malla con buena mecatrónica. Su mayor ventaja es que el diámetro del alambre es ajustable. El diámetro del agujero del alambre de trama se puede introducir en la computadora para lograr el espaciamiento de agujeros que desee. En la malla soldada, si desea cambiar el espaciamiento de los agujeros de la soldadura, puede introducir el espaciamiento de los agujeros en la computadora para lograr el espaciamiento de los agujeros que desee. El espaciamiento de los agujeros se puede ajustar a voluntad.

La máquina soldadora de malla de acero para túneles, fabricada por, es un equipo de compra designada para ferrocarriles de alta velocidad y oficinas ferroviarias, con rendimiento estable y soldadura firme.

La potencia del motor de la máquina de soldadura de red de soporte de túnel adopta tecnología de control síncrono, y la soldadura de subcontrol y el tiempo de soldadura están programados digitalmente.

Control del sistema, el panel de entrada es pantalla táctil o botón, la operación es más inteligente y racional, y tiene pulsación única,

Las características de la soldadura fraccional, la potencia de soldadura es eléctrica, utilizando una tolva de motor paso a paso, el motor de freno acciona el carro para soltar la urdimbre, el motor paso a paso

Conduce el carro para tirar de la red. Los hilos de urdimbre y trama se enderezan y cortan mediante una máquina enderezadora, los hilos verticales se colocan manualmente y los hilos horizontales se descargan automáticamente.

La máquina soldadora de malla de soporte de túnel adopta control inteligente, está altamente integrada y tiene una baja tasa de fallas. El sistema de control de soldadura está diseñado por Baoshi Welding Mesh.

La malla de soldadura desarrollada independientemente por la fábrica es firme y eficiente.

Ventajas del producto 1. El marco principal está soldado con placas de acero más gruesas y acero perfilado, lo que hace que la estructura principal sea más fuerte y compacta.

2. La estructura del mecanismo de alimentación del hilo de trama es novedosa y cuenta con tecnología avanzada de trefilado con rueda de alimentación de hilo, lo que hace que la tecnología de alimentación del hilo de trama sea más

Resuelve con precisión el problema de no fuga de cable o doble fuga de cable cada vez.

3. El método de estirado de malla utiliza el motor de servicio para estirar la malla, lo que puede resolver el problema de diferentes tamaños de malla en la misma pieza de malla. El método de estirado de malla es controlado por

El sistema de control utiliza PLC para controlar la pantalla china en la pantalla.

4. Se utiliza un nuevo tipo de transformador de malla de soldadura para soldar.

5. El sistema de control electrónico de potencia de soldadura adopta tecnología de control síncrono, control PLC, pantalla china, precisión de control y alto rendimiento

Estabilizar.

Parámetros técnicos:

Especificaciones de malla de acero soldada	2m x 1.5m Otras especificaciones se pueden personalizar
Diámetro máximo de barra de acero soldada	8 mm
Especificaciones de malla soldada	200*200 ajustable
Número de puntos de soldadura	8 ajustables
Tensión de trabajo de la fuente de alimentación	380v
Velocidad de soldadura	35 filas/minuto
Dimensiones de instalación del equipo	2250*4900*1450 mm
peso del equipo	2000 kilos
