Controlador de temperatura con termostato inteligente con pantalla digital para instalación en panel XH-W1301, de -50 a 110 grados
Precio por pieza incluyendo entrega a México
Variaciones
XH-W1301
Especificaciones del producto
Marca
Mingjiatai
Especificaciones y modelos
XH-W1301
Marca
Mingjiatai
Especificaciones y modelos
XH-W1301
Marca
Mingjiatai
Especificaciones y modelos
XH-W1301
Detalles del producto
El texto en las imágenes se puede traducir
Controlador de temperatura de termostato inteligente con pantalla digital montado en panel XH-W1301, precisión de -50 a 110 grados, 0,1
Manual del usuario del termostato digital
1. Información y características del producto
Este producto incorpora la avanzada tecnología de microcomputadoras de STM, pantalla digital LED, medición y control de temperatura hasta 0,1 °C, alarma de alta temperatura y protección contra desconexión por fallo del sensor. Además, aprovecha las ventajas y la experiencia de termostatos de un solo chip nacionales e internacionales para ofrecer la mejor solución y satisfacer las necesidades del cliente. Es sencillo, práctico y económico, con una excelente relación calidad-precio. Incorpora un pequeño control inteligente que permite cambiar los modos de refrigeración y calefacción a voluntad. La histéresis de retardo es configurable, lo que lo hace especialmente adecuado para la temperatura constante de diversos instrumentos.
2. Parámetros técnicos
Rango de control de temperatura: -50 ~ 110 ℃
Resolución: 0,1 °C a -9,9 ~ 99,9 °C, 1 °C en otros rangos de temperatura
Precisión de medición de temperatura: 0,1 ℃
Precisión de control: 0,1 ℃
Precisión de rotación: 0,1 ℃
Frecuencia de actualización: 0,5 S
Potencia de entrada: CC/CA 12 V
Entrada de medición: sensor impermeable NTC (10K 0,5%)
Salida: 1 salida de relé, capacidad = 10 A
Requisitos ambientales: -10~60 ℃, humedad 20%-85%
Tamaño de especificación: 78*51 mm (orificio de montaje M3, diagonal 75 mm)
Consumo de energía de toda la máquina: Corriente estática: ≤35 MA Corriente de entrada: ≤65 MA
3. Cómo utilizar
Tras conectar la fuente de alimentación y el equipo, puede encender el controlador. La pantalla mostrará la temperatura medida. Pulse el botón SET una vez; la temperatura parpadeará en la pantalla. Pulse +- para ajustar la temperatura deseada (mantenga pulsado +- para aumentar o disminuir rápidamente). Una vez configurado, pulse SET para confirmar y volver. El controlador activa y desactiva automáticamente el relé según la configuración. La salida del termostato es un relé de 10 A, compatible con diversas cargas de alta potencia. Tras conectar el circuito de control, puede encender el termostato. La pantalla mostrará la temperatura ambiente.

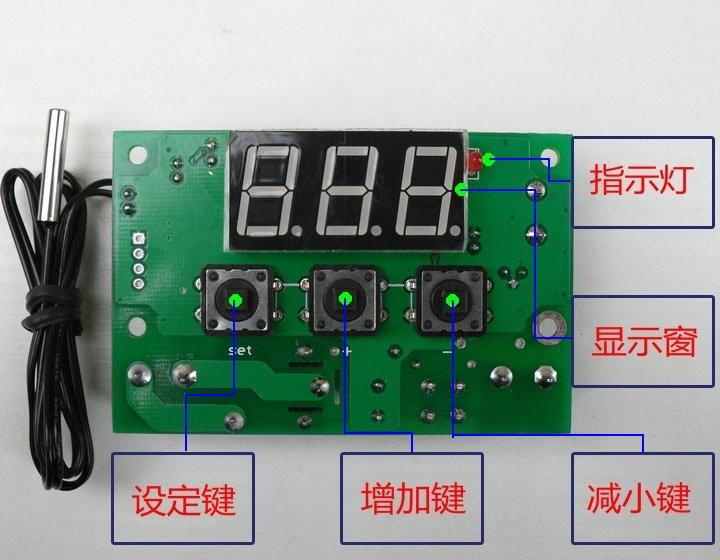

4. Descripción del estado de la luz indicadora, el tubo digital y el zumbador
Luz indicadora: Si parpadea, indica un retraso en el inicio de la refrigeración o la calefacción; si la luz es fija, indica que el relé está cerrado.
Tubo digital: La pantalla LL significa que el sensor está en circuito abierto, conecte el sensor de acuerdo con las instrucciones; la pantalla HH significa que el controlador de temperatura desconectará forzosamente el relé si se excede el rango de medición; la pantalla --- significa alarma de alta temperatura
Zumbador: Cuando el tubo digital muestra LL, HH o ---, el zumbador emite un tono bip-bip-bip
Tras conectar la fuente de alimentación y el equipo, puede encender el controlador. La pantalla mostrará la temperatura medida. Pulse el botón SET una vez; la temperatura parpadeará en la pantalla. Pulse +- para ajustar la temperatura deseada (mantenga pulsado +- para aumentar o disminuir rápidamente). Una vez configurado, pulse SET para confirmar y volver. El controlador activa y desactiva automáticamente el relé según la configuración. La salida del termostato es un relé de 10 A, compatible con diversas cargas de alta potencia. Tras conectar el circuito de control, puede encender el termostato. La pantalla mostrará la temperatura ambiente.
4. Descripción del estado de la luz indicadora, el tubo digital y el zumbador
Luz indicadora: Si parpadea, indica un retraso en el inicio de la refrigeración o la calefacción; si la luz es fija, indica que el relé está cerrado.
Tubo digital: La pantalla LL significa que el sensor está en circuito abierto, conecte el sensor de acuerdo con las instrucciones; la pantalla HH significa que el controlador de temperatura desconectará forzosamente el relé si se excede el rango de medición; la pantalla --- significa alarma de alta temperatura
Zumbador: Cuando el tubo digital muestra LL, HH o ---, el zumbador emite un tono bip-bip-bip

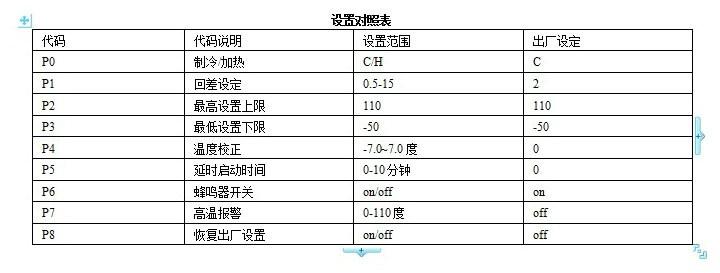

4. Descripción de la función del parámetro
Presione SET durante 5 segundos para acceder a la configuración del menú principal. Presione +- para cambiar de P0 a P8. Presione SET durante 5 segundos o el controlador confirmará y regresará automáticamente sin necesidad de presionar ningún botón.
P0 Modo refrigeración, calefacción
Presione SET durante 5 segundos para mostrar P0, presione SET una vez para configurar el modo de trabajo, presione +- para cambiar [H para modo de calefacción] [C para modo de enfriamiento], presione SET una vez para regresar, presione SET durante 5 segundos o ninguna acción del botón durante 10 segundos, el controlador confirma automáticamente la finalización
En modo de enfriamiento: cuando el valor de medición de temperatura es ≥ el punto de ajuste de temperatura, el relé de enfriamiento se cierra y el refrigerador se enciende; cuando el valor de medición de temperatura es ≤ el punto de ajuste de temperatura - la histéresis, el relé de enfriamiento se desconecta y el refrigerador se apaga.
En modo de calefacción: cuando el valor de medición de temperatura es ≤ el punto de ajuste de temperatura, se activa el relé de calefacción y se inicia el calentador; cuando el valor de medición de temperatura es ≥ el punto de ajuste de temperatura + histéresis, se desconecta el relé de calefacción y se apaga el calentador.
Ajuste de histéresis P1
Presione SET durante 5 segundos para mostrar P0, presione +- para cambiar a P1, presione SET una vez para configurar el valor de histéresis, presione +- para configurar la histéresis en 0.5-15, presione SET una vez para regresar después de completar, presione SET durante 5 segundos o ninguna acción de tecla durante 10 segundos, el controlador confirma automáticamente la finalización
En modo de enfriamiento: cuando el valor de medición de temperatura ≥ el valor establecido, el relé se activa y el refrigerador se enciende; cuando el valor de medición de temperatura ≤ el valor establecido - el valor de histéresis, el relé se desconecta y el refrigerador se apaga.
Por ejemplo, si la temperatura ambiente es de 30 °C y el valor de ajuste es de 25 °C, y la histéresis está establecida en 2 °C, tras el encendido, el relé se cierra y el refrigerador arranca. Cuando la temperatura baja a 23 °C, el relé se desconecta y el refrigerador se apaga. En ese momento, la temperatura empieza a subir porque el refrigerador se ha desconectado. Cuando alcanza el valor de ajuste de 25 °C, el relé se cierra y el refrigerador arranca de nuevo. Este ciclo se repite para controlar que la temperatura no supere los 25 °C.
En modo calefacción: cuando el valor de medición de temperatura es ≤ el valor establecido, el relé se activa y el calentador se pone en marcha; cuando el valor de medición de temperatura es ≥ el valor establecido + el valor de histéresis, el relé se desconecta y el calentador se apaga.
Por ejemplo, si la temperatura ambiente es de 10 °C y el valor de ajuste es de 25 °C, la histéresis se establece en 2 °C. Tras el encendido, el relé se cierra y el calentador se pone en marcha. Cuando alcanza los 27 °C, el relé se desconecta y el calentador se apaga. En ese momento, la temperatura empieza a bajar porque el calentador se ha desconectado. Cuando baja al valor de ajuste de 25 °C, el relé se cierra y el calentador se vuelve a encender. Este ciclo se repite para controlar que la temperatura no baje de 25 °C.
P2 es el límite superior del ajuste de temperatura alta:
Para evitar el peligro causado por una temperatura de ajuste demasiado alta debido a una operación incorrecta por parte de otros, este termostato tiene una función de límite superior de ajuste alto, que limita el rango de ajuste del termostato al punto de ajuste de temperatura alta.
Presione SET durante 5 segundos para mostrar P0, presione +- para cambiar a P2, presione SET una vez para configurar el límite superior, presione +- para configurar la temperatura más alta configurable, el valor máximo es 110, presione SET una vez para regresar después de completar, presione SET durante 5 segundos o ninguna acción del botón durante 10 segundos, el controlador confirma automáticamente la finalización
Por ejemplo: si la temperatura está configurada en 60 °C, el punto de ajuste de temperatura solo se puede establecer en 60 °C. Si desea aumentar la temperatura y ampliar el rango de temperatura, primero debe ajustar el límite superior.
P3 es el límite inferior de ajuste de temperatura baja:
Para evitar el bloqueo de hielo causado por la baja temperatura debido a una operación incorrecta por parte de otros, este termostato tiene una función de límite superior e inferior de configuración baja, que limita el rango de configuración del punto de ajuste de temperatura baja controlado por el termostato.
Presione SET durante 5 segundos para mostrar P0, presione +- para cambiar a P3, presione SET una vez para configurar el límite inferior, presione +- para configurar la temperatura más baja configurable, el valor más bajo es -50, presione SET una vez para regresar después de completar, presione SET durante 5 segundos o ninguna acción del botón durante 10 segundos, el controlador confirma automáticamente la finalización
Por ejemplo: si la temperatura está configurada en 2, el punto de ajuste de temperatura solo se puede establecer en 2 °C. Si desea reducir el punto de ajuste de temperatura y ampliar el rango de temperatura, primero debe ajustar el valor del límite inferior.
Corrección de temperatura P4
Cuando la temperatura medida se desvía de la temperatura estándar o el usuario tiene necesidades especiales de hardware, esta función puede utilizarse para la corrección. La temperatura corregida es igual a la temperatura antes de la corrección + el valor de corrección. El rango efectivo es de -7,0 a 7,0.
Presione SET durante 5 segundos para mostrar P0, presione +- para cambiar a P4, presione SET una vez para calibrar, presione +- para establecer el valor de calibración, presione SET una vez para regresar después de completar, presione SET durante 5 segundos o ninguna acción de tecla durante 10 segundos, el controlador confirma automáticamente la finalización
Por ejemplo, la visualización normal es de 25 grados; cuando la corrección de temperatura es 0, muestra 25 grados; cuando la corrección de temperatura es 1,5, muestra 26,5 grados; cuando la corrección de temperatura es -1,5, muestra 23,5;
P5 Unidad del tiempo de inicio retardado: minuto
Cuando sea necesario retrasar el encendido del refrigerador o del calentador, se puede activar la función de retraso para proteger la vida útil del equipo.
Mantenga presionado SET durante 5 segundos para mostrar P0, presione +- para cambiar a P5, presione SET una vez para configurar el tiempo de inicio retrasado en minutos, presione +- para configurar de 0 a 10 minutos, presione SET una vez para regresar después de completar, presione SET durante un tiempo prolongado o sin acción de tecla durante 10 segundos y el controlador confirma automáticamente la finalización
En modo de enfriamiento: cuando se enciende el refrigerador por primera vez, si la temperatura actual es ≥ el valor establecido, el refrigerador no comenzará a enfriar inmediatamente, sino que comenzará después del tiempo de retraso establecido.
En modo calefacción: cuando se enciende el dispositivo por primera vez, si la temperatura actual es ≤ el valor establecido, el calentador no comenzará a calentar inmediatamente, sino que comenzará después del tiempo de retardo establecido.
Cuando el tiempo de inactividad entre dos arranques consecutivos del refrigerador o calentador es mayor que el valor configurado del tiempo de inicio retrasado, el refrigerador arranca inmediatamente;
Cuando el intervalo de apagado entre dos encendidos consecutivos del refrigerador o calentador es menor que el tiempo de inicio diferido configurado, el dispositivo solo podrá encenderse una vez transcurrido dicho tiempo. El tiempo de inicio diferido se calcula a partir del apagado.
Por ejemplo, en el modo de enfriamiento, el retardo se establece en 5 minutos. Tras encender el refrigerador, este se activa con un retardo. Después de 5 minutos, el refrigerador se activa y se detiene al alcanzar la temperatura deseada. En ese momento, comienza el temporizador. Cuando se enciende el siguiente refrigerador, el temporizador se completa y el refrigerador funciona inmediatamente. Si no se completa el temporizador, el refrigerador funciona solo después de que se complete. El indicador LED parpadea durante el retardo.
Cuando el inicio diferido se establece en 0, es equivalente a desactivar la función de retardo.
Interruptor de tono de tecla P6
Presione SET durante 5 segundos para mostrar P0, presione +- para cambiar a P6, presione SET una vez para configurar si desea activar el sonido de la tecla, presione +- para activarlo/desactivarlo, presione SET una vez para regresar después de completar, presione SET durante 5 segundos o ninguna acción de tecla durante 10 segundos y el controlador confirma automáticamente la finalización
El interruptor del zumbador se activa y desactiva. Cuando está activado, se oye un pitido al pulsar la tecla. Cuando está desactivado, el zumbador se desactiva y no se oye ningún sonido al pulsar la tecla.
P7 Alarma de temperatura alta
Presione SET durante 5 segundos para visualizar P0, presione +- para cambiar a P7, presione SET una vez para visualizar encendido/apagado (configúrelo en apagado para desactivar esta función), configúrelo en encendido y presione SET una vez para configurar el punto de temperatura de alarma de temperatura alta, presione +- para configurar 0~110, presione SET una vez para regresar después de completar, presione SET durante un tiempo prolongado o sin acción de tecla durante 10 segundos, el controlador confirma automáticamente la finalización
El rango de ajuste de la alarma de temperatura alta es de 0 a 110 °C o desactivado para desactivar esta función. Al alcanzarse la temperatura alta, el zumbador emitirá un pitido rápido y el relé se desconectará forzosamente.
Por ejemplo, si queremos calentar un líquido o un espacio a 40 grados y configuramos 80 grados como temperatura peligrosa, si la temperatura supera los 80 grados debido a una fuerza mayor externa durante el funcionamiento, el relé de alarma de alta temperatura se desactivará y el zumbador emitirá una alarma urgente, recordando al personal que tome las medidas necesarias a tiempo para recuperar la pérdida. La temperatura de la alarma se puede ajustar según las necesidades reales. Si no desea esta función, puede desactivarla. Tenga en cuenta que al restablecerse la temperatura normal, la alarma de alta temperatura se desactivará automáticamente y el termostato funcionará con normalidad.
Restablecer P8 a la configuración de fábrica
Si la configuración interna del termostato se altera debido a factores humanos, ajustarla una por una llevará mucho tiempo. En este caso, esta función permite restablecer la configuración de fábrica. El método específico es el siguiente:
Presione SET durante 5 segundos para mostrar P0, presione +- para cambiar a P8, presione SET una vez para activar o desactivar. Activar significa restaurar la configuración de fábrica, desactivar significa no realizar ninguna acción. Una vez finalizado, presione SET una vez para volver. Presione SET durante 5 segundos o no presione ninguna tecla durante 10 segundos; el controlador restaurará automáticamente la configuración de fábrica. Los parámetros se muestran en la tabla a continuación.
Presione SET durante 5 segundos para acceder a la configuración del menú principal. Presione +- para cambiar de P0 a P8. Presione SET durante 5 segundos o el controlador confirmará y regresará automáticamente sin necesidad de presionar ningún botón.
P0 Modo refrigeración, calefacción
Presione SET durante 5 segundos para mostrar P0, presione SET una vez para configurar el modo de trabajo, presione +- para cambiar [H para modo de calefacción] [C para modo de enfriamiento], presione SET una vez para regresar, presione SET durante 5 segundos o ninguna acción del botón durante 10 segundos, el controlador confirma automáticamente la finalización
En modo de enfriamiento: cuando el valor de medición de temperatura es ≥ el punto de ajuste de temperatura, el relé de enfriamiento se cierra y el refrigerador se enciende; cuando el valor de medición de temperatura es ≤ el punto de ajuste de temperatura - la histéresis, el relé de enfriamiento se desconecta y el refrigerador se apaga.
En modo de calefacción: cuando el valor de medición de temperatura es ≤ el punto de ajuste de temperatura, se activa el relé de calefacción y se inicia el calentador; cuando el valor de medición de temperatura es ≥ el punto de ajuste de temperatura + histéresis, se desconecta el relé de calefacción y se apaga el calentador.
Ajuste de histéresis P1
Presione SET durante 5 segundos para mostrar P0, presione +- para cambiar a P1, presione SET una vez para configurar el valor de histéresis, presione +- para configurar la histéresis en 0.5-15, presione SET una vez para regresar después de completar, presione SET durante 5 segundos o ninguna acción de tecla durante 10 segundos, el controlador confirma automáticamente la finalización
En modo de enfriamiento: cuando el valor de medición de temperatura ≥ el valor establecido, el relé se activa y el refrigerador se enciende; cuando el valor de medición de temperatura ≤ el valor establecido - el valor de histéresis, el relé se desconecta y el refrigerador se apaga.
Por ejemplo, si la temperatura ambiente es de 30 °C y el valor de ajuste es de 25 °C, y la histéresis está establecida en 2 °C, tras el encendido, el relé se cierra y el refrigerador arranca. Cuando la temperatura baja a 23 °C, el relé se desconecta y el refrigerador se apaga. En ese momento, la temperatura empieza a subir porque el refrigerador se ha desconectado. Cuando alcanza el valor de ajuste de 25 °C, el relé se cierra y el refrigerador arranca de nuevo. Este ciclo se repite para controlar que la temperatura no supere los 25 °C.
En modo calefacción: cuando el valor de medición de temperatura es ≤ el valor establecido, el relé se activa y el calentador se pone en marcha; cuando el valor de medición de temperatura es ≥ el valor establecido + el valor de histéresis, el relé se desconecta y el calentador se apaga.
Por ejemplo, si la temperatura ambiente es de 10 °C y el valor de ajuste es de 25 °C, la histéresis se establece en 2 °C. Tras el encendido, el relé se cierra y el calentador se pone en marcha. Cuando alcanza los 27 °C, el relé se desconecta y el calentador se apaga. En ese momento, la temperatura empieza a bajar porque el calentador se ha desconectado. Cuando baja al valor de ajuste de 25 °C, el relé se cierra y el calentador se vuelve a encender. Este ciclo se repite para controlar que la temperatura no baje de 25 °C.
P2 es el límite superior del ajuste de temperatura alta:
Para evitar el peligro causado por una temperatura de ajuste demasiado alta debido a una operación incorrecta por parte de otros, este termostato tiene una función de límite superior de ajuste alto, que limita el rango de ajuste del termostato al punto de ajuste de temperatura alta.
Presione SET durante 5 segundos para mostrar P0, presione +- para cambiar a P2, presione SET una vez para configurar el límite superior, presione +- para configurar la temperatura más alta configurable, el valor máximo es 110, presione SET una vez para regresar después de completar, presione SET durante 5 segundos o ninguna acción del botón durante 10 segundos, el controlador confirma automáticamente la finalización
Por ejemplo: si la temperatura está configurada en 60 °C, el punto de ajuste de temperatura solo se puede establecer en 60 °C. Si desea aumentar la temperatura y ampliar el rango de temperatura, primero debe ajustar el límite superior.
P3 es el límite inferior de ajuste de temperatura baja:
Para evitar el bloqueo de hielo causado por la baja temperatura debido a una operación incorrecta por parte de otros, este termostato tiene una función de límite superior e inferior de configuración baja, que limita el rango de configuración del punto de ajuste de temperatura baja controlado por el termostato.
Presione SET durante 5 segundos para mostrar P0, presione +- para cambiar a P3, presione SET una vez para configurar el límite inferior, presione +- para configurar la temperatura más baja configurable, el valor más bajo es -50, presione SET una vez para regresar después de completar, presione SET durante 5 segundos o ninguna acción del botón durante 10 segundos, el controlador confirma automáticamente la finalización
Por ejemplo: si la temperatura está configurada en 2, el punto de ajuste de temperatura solo se puede establecer en 2 °C. Si desea reducir el punto de ajuste de temperatura y ampliar el rango de temperatura, primero debe ajustar el valor del límite inferior.
Corrección de temperatura P4
Cuando la temperatura medida se desvía de la temperatura estándar o el usuario tiene necesidades especiales de hardware, esta función puede utilizarse para la corrección. La temperatura corregida es igual a la temperatura antes de la corrección + el valor de corrección. El rango efectivo es de -7,0 a 7,0.
Presione SET durante 5 segundos para mostrar P0, presione +- para cambiar a P4, presione SET una vez para calibrar, presione +- para establecer el valor de calibración, presione SET una vez para regresar después de completar, presione SET durante 5 segundos o ninguna acción de tecla durante 10 segundos, el controlador confirma automáticamente la finalización
Por ejemplo, la visualización normal es de 25 grados; cuando la corrección de temperatura es 0, muestra 25 grados; cuando la corrección de temperatura es 1,5, muestra 26,5 grados; cuando la corrección de temperatura es -1,5, muestra 23,5;
P5 Unidad del tiempo de inicio retardado: minuto
Cuando sea necesario retrasar el encendido del refrigerador o del calentador, se puede activar la función de retraso para proteger la vida útil del equipo.
Mantenga presionado SET durante 5 segundos para mostrar P0, presione +- para cambiar a P5, presione SET una vez para configurar el tiempo de inicio retrasado en minutos, presione +- para configurar de 0 a 10 minutos, presione SET una vez para regresar después de completar, presione SET durante un tiempo prolongado o sin acción de tecla durante 10 segundos y el controlador confirma automáticamente la finalización
En modo de enfriamiento: cuando se enciende el refrigerador por primera vez, si la temperatura actual es ≥ el valor establecido, el refrigerador no comenzará a enfriar inmediatamente, sino que comenzará después del tiempo de retraso establecido.
En modo calefacción: cuando se enciende el dispositivo por primera vez, si la temperatura actual es ≤ el valor establecido, el calentador no comenzará a calentar inmediatamente, sino que comenzará después del tiempo de retardo establecido.
Cuando el tiempo de inactividad entre dos arranques consecutivos del refrigerador o calentador es mayor que el valor configurado del tiempo de inicio retrasado, el refrigerador arranca inmediatamente;
Cuando el intervalo de apagado entre dos encendidos consecutivos del refrigerador o calentador es menor que el tiempo de inicio diferido configurado, el dispositivo solo podrá encenderse una vez transcurrido dicho tiempo. El tiempo de inicio diferido se calcula a partir del apagado.
Por ejemplo, en el modo de enfriamiento, el retardo se establece en 5 minutos. Tras encender el refrigerador, este se activa con un retardo. Después de 5 minutos, el refrigerador se activa y se detiene al alcanzar la temperatura deseada. En ese momento, comienza el temporizador. Cuando se enciende el siguiente refrigerador, el temporizador se completa y el refrigerador funciona inmediatamente. Si no se completa el temporizador, el refrigerador funciona solo después de que se complete. El indicador LED parpadea durante el retardo.
Cuando el inicio diferido se establece en 0, es equivalente a desactivar la función de retardo.
Interruptor de tono de tecla P6
Presione SET durante 5 segundos para mostrar P0, presione +- para cambiar a P6, presione SET una vez para configurar si desea activar el sonido de la tecla, presione +- para activarlo/desactivarlo, presione SET una vez para regresar después de completar, presione SET durante 5 segundos o ninguna acción de tecla durante 10 segundos y el controlador confirma automáticamente la finalización
El interruptor del zumbador se activa y desactiva. Cuando está activado, se oye un pitido al pulsar la tecla. Cuando está desactivado, el zumbador se desactiva y no se oye ningún sonido al pulsar la tecla.
P7 Alarma de temperatura alta
Presione SET durante 5 segundos para visualizar P0, presione +- para cambiar a P7, presione SET una vez para visualizar encendido/apagado (configúrelo en apagado para desactivar esta función), configúrelo en encendido y presione SET una vez para configurar el punto de temperatura de alarma de temperatura alta, presione +- para configurar 0~110, presione SET una vez para regresar después de completar, presione SET durante un tiempo prolongado o sin acción de tecla durante 10 segundos, el controlador confirma automáticamente la finalización
El rango de ajuste de la alarma de temperatura alta es de 0 a 110 °C o desactivado para desactivar esta función. Al alcanzarse la temperatura alta, el zumbador emitirá un pitido rápido y el relé se desconectará forzosamente.
Por ejemplo, si queremos calentar un líquido o un espacio a 40 grados y configuramos 80 grados como temperatura peligrosa, si la temperatura supera los 80 grados debido a una fuerza mayor externa durante el funcionamiento, el relé de alarma de alta temperatura se desactivará y el zumbador emitirá una alarma urgente, recordando al personal que tome las medidas necesarias a tiempo para recuperar la pérdida. La temperatura de la alarma se puede ajustar según las necesidades reales. Si no desea esta función, puede desactivarla. Tenga en cuenta que al restablecerse la temperatura normal, la alarma de alta temperatura se desactivará automáticamente y el termostato funcionará con normalidad.
Restablecer P8 a la configuración de fábrica
Si la configuración interna del termostato se altera debido a factores humanos, ajustarla una por una llevará mucho tiempo. En este caso, esta función permite restablecer la configuración de fábrica. El método específico es el siguiente:
Presione SET durante 5 segundos para mostrar P0, presione +- para cambiar a P8, presione SET una vez para activar o desactivar. Activar significa restaurar la configuración de fábrica, desactivar significa no realizar ninguna acción. Una vez finalizado, presione SET una vez para volver. Presione SET durante 5 segundos o no presione ninguna tecla durante 10 segundos; el controlador restaurará automáticamente la configuración de fábrica. Los parámetros se muestran en la tabla a continuación.

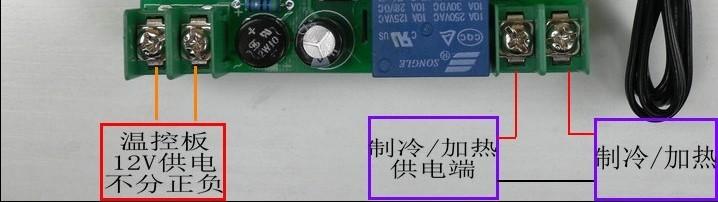

La siguiente figura es un diagrama de cableado que utiliza la fuente de alimentación como fuente de alimentación de carga.

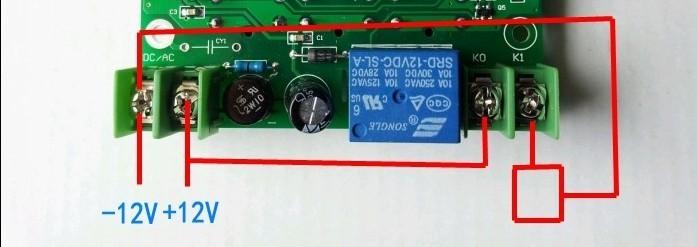

El diagrama de cableado a continuación muestra una entrada de 12 V. El relé de salida equivale a una carga abierta. Para funcionar, necesita otra entrada de alimentación.
Esta pieza debería ser de referencia
