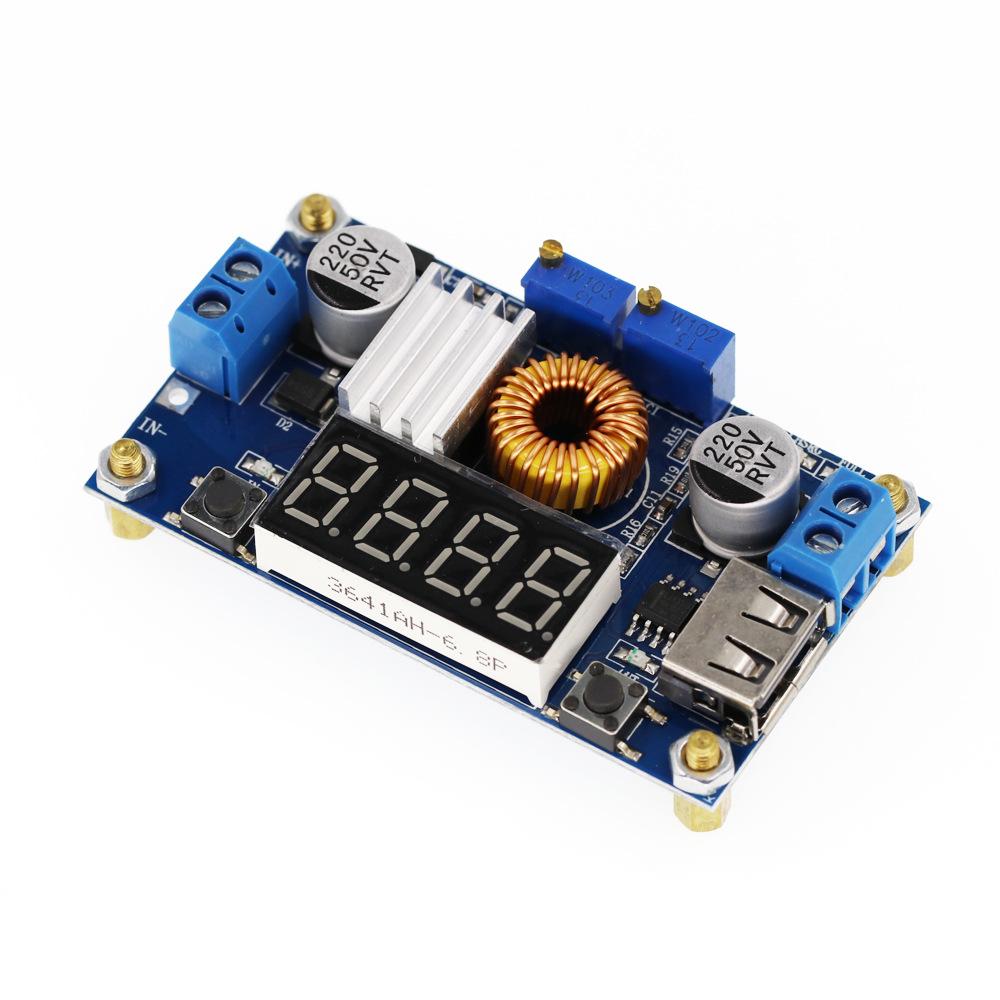

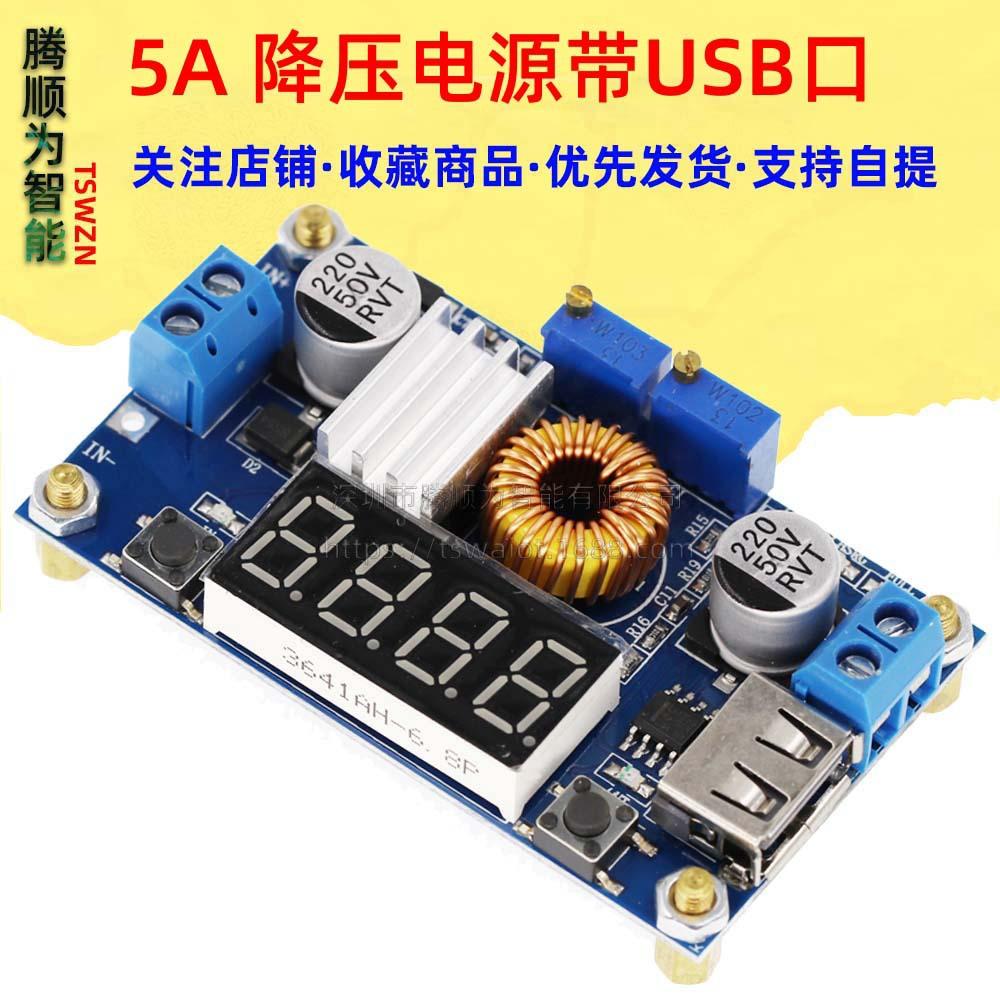

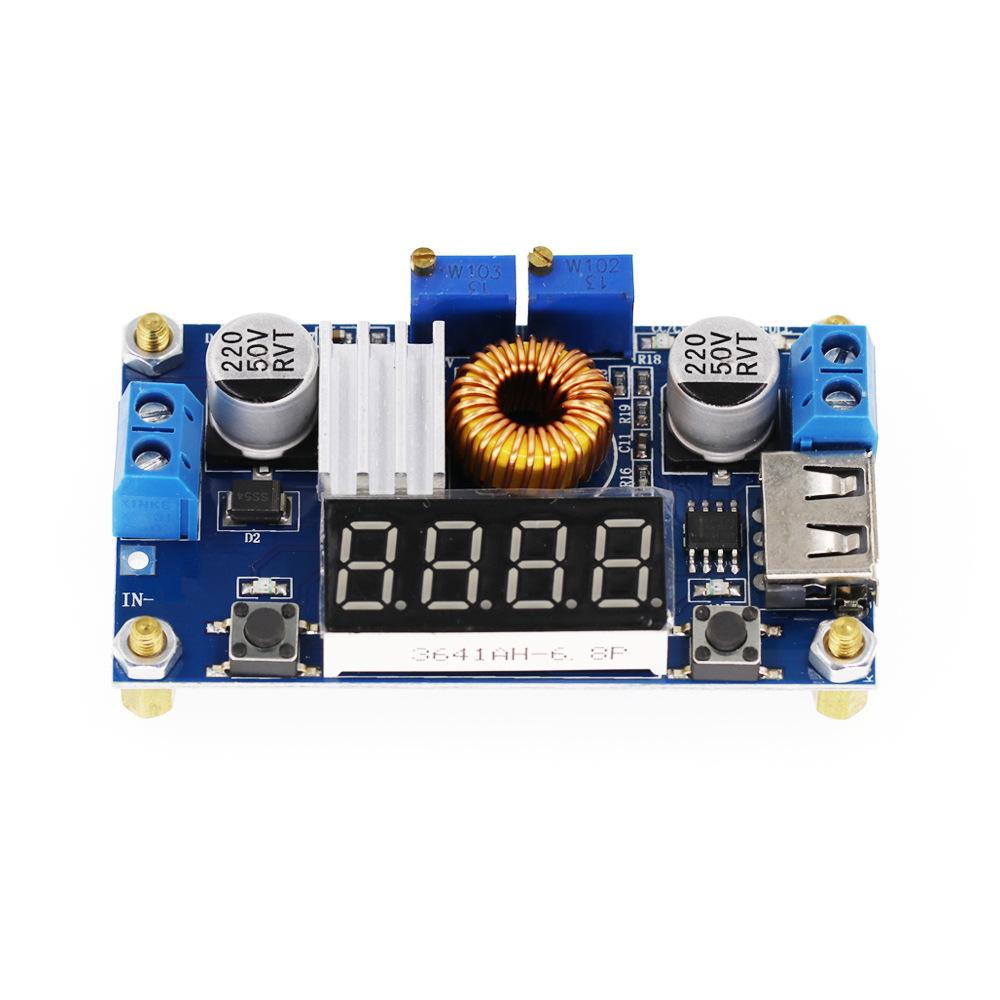

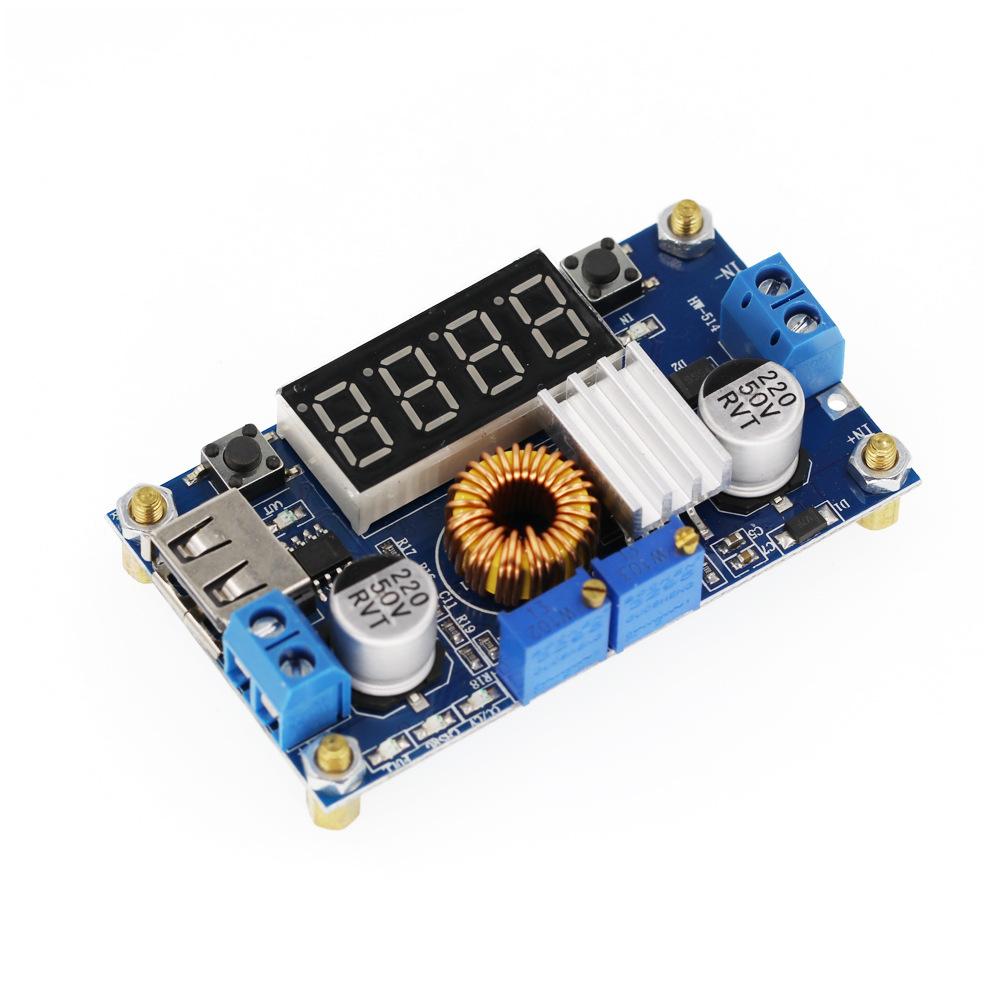

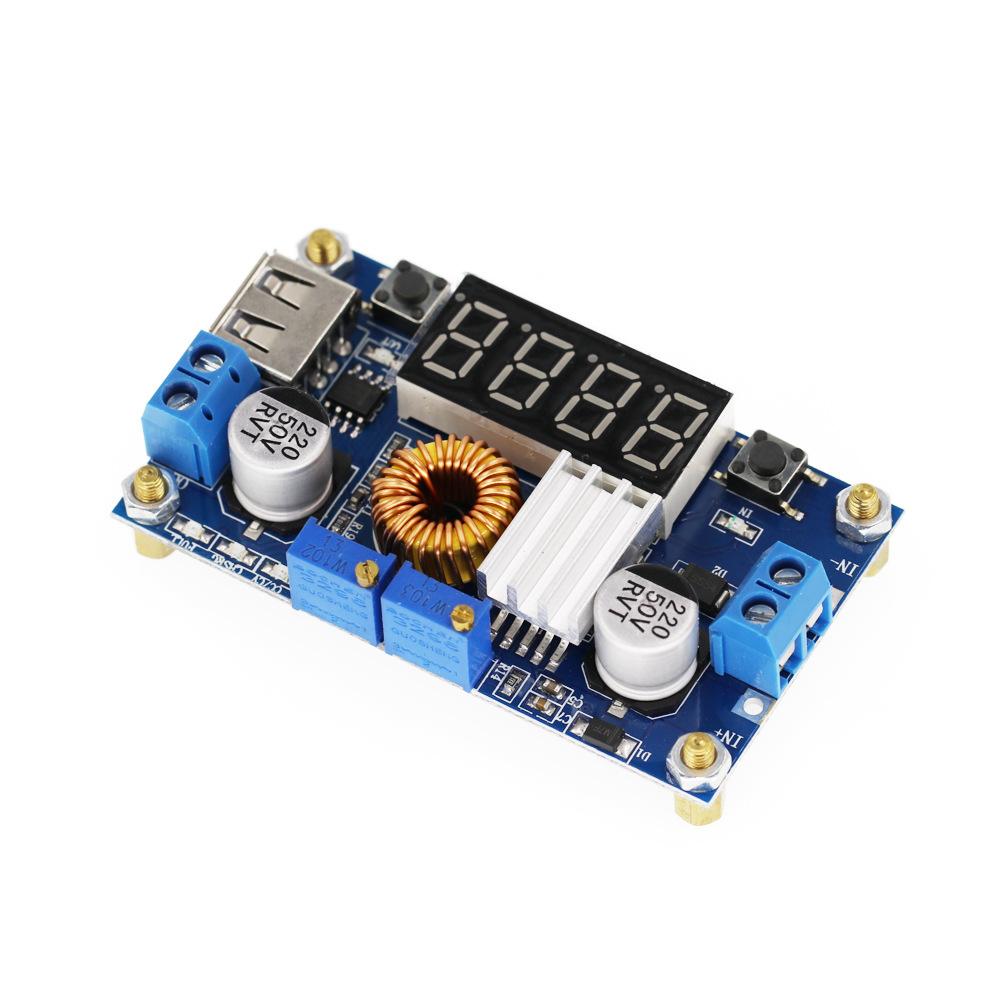

Módulo de potencia reductor de corriente constante y voltaje constante de 5A con pantalla de voltaje, corriente y potencia, controlador LED para carga de batería de litio

Módulo de potencia reductor de corriente constante y voltaje constante de 5A con pantalla LED driver carga de batería de litio

Con pantalla de voltaje, corriente y potencia, se puede usar fácilmente sin un multímetro y ¡es potente!

Con interfaz USB y 3 funciones principales, ¡puede satisfacer sus necesidades en la mayoría de las ocasiones!

Aspectos destacados del módulo

1. Medidores de voltaje, corriente y potencia integrados. Puede usar fácilmente este módulo sin un multímetro. Es más simple e intuitivo.

2. La interfaz USB integrada puede cargar fácilmente sus productos digitales. (Nota: El voltaje de salida USB es consistente con el voltaje de salida del módulo, no una salida fija de 5V, por favor confirme antes de cargar el dispositivo USB)

3. Alta potencia, alta eficiencia, 5A, bajo rizado;

4. Tres funciones principales:

(1) Utilizado como un módulo reductor común con capacidad de protección contra sobrecorriente;

(2) Utilizado como cargador para baterías de litio, baterías, baterías de níquel-cadmio e hidruro de níquel-metal (paquetes de baterías) de varios valores de voltaje, y utilizado en paneles solares, turbinas eólicas, etc.;

(3) Utilizado como un módulo de controlador de corriente constante para LED de alta potencia;

5. Tiene dos modos: voltaje constante y corriente constante, y una luz indicadora señala en qué modo se encuentra actualmente el módulo;

6. Cuando se usa como cargador de batería de litio, puede configurar el voltaje de carga flotante y la corriente de carga, y hay una luz indicadora para señalarlo.

Indica si está cargando o completamente cargado;

7. Con función de protección de limitación de corriente, el módulo no se quemará incluso si la salida está en cortocircuito.

8. Los medidores de voltaje y corriente integrados pueden ser autocalibrados, ¡por lo que nunca habrá problemas de inexactitud!

9. ¡Viene con disipador de calor y pilar de cobre gratis!

Parámetros del módulo

Voltaje de entrada: 5-36V

Voltaje de salida: 1.25-32V continuamente ajustable

Corriente de salida: ajustable, máximo 5A (se recomienda usar dentro de 4.5A)

Potencia de salida: Máximo 75W (se recomienda usar dentro de 50W, por favor reduzca la potencia cuando use una gran diferencia de voltaje)

Temperatura de trabajo: -40~+85 grados

Frecuencia de trabajo: 180KHz

Eficiencia de conversión: hasta el 96%

Protección contra cortocircuitos: Sí

Protección contra sobretemperatura: Sí (apaga automáticamente la salida después de sobretemperatura)

Protección contra polaridad inversa de entrada: Ninguna, (por favor inserte un diodo de alta corriente en serie con la entrada si es necesario)

Método de instalación: 4 tornillos de 3 mm

Método de cableado: Terminal de cableado o terminal de soldadura, V-IN es entrada, V-OUT es salida

Tamaño del módulo: longitud 68.2mm ancho 38.8mm altura 15mm

Peso: 35g

Ámbito de aplicación

1. Utilizado como un módulo buck ordinario con capacidad de protección contra sobrecorriente

Instrucciones:

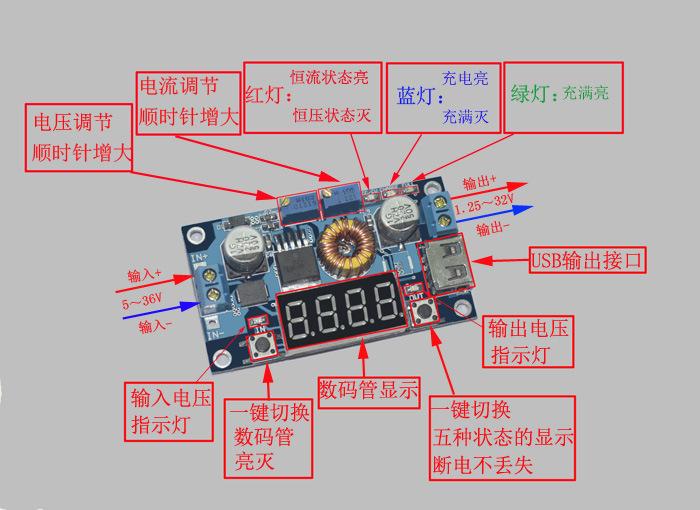

(1) Presione el botón de la derecha para ajustar el medidor digital a la interfaz [Mostrar Voltaje de Salida], y ajuste el "Potenciómetro de Voltaje Constante" para que el voltaje de salida alcance el valor de voltaje que desea;

(2) Ajuste el medidor digital a la interfaz [Corriente de salida de pantalla] y cortocircuite directamente el extremo de salida del módulo (encuentre un cable grueso para cortocircuitar el extremo de salida). En este momento, ajuste el "potenciómetro de corriente constante" para que el valor de corriente en el medidor digital alcance el valor de protección contra sobrecorriente preestablecido; (por ejemplo, si el valor de corriente mostrado por el amperímetro integrado es 4A, entonces la corriente máxima del módulo se limita a 4A, y el indicador rojo se enciende cuando la corriente alcanza 4A)

(3) Conecte la carga y comience a trabajar.

2. Usar como cargador de batería

Los módulos sin función de corriente constante no pueden utilizarse para cargar la batería. Dado que la diferencia de voltaje entre la batería agotada y el cargador es grande, la corriente de carga será demasiado alta y la batería se dañará. Por lo tanto, debe usar corriente constante en la batería al principio. La carga de corriente continua se reanuda automáticamente al voltaje constante cuando la carga alcanza un nivel determinado.

Instrucciones:

(1) Determine el voltaje de carga flotante y la corriente de carga de la batería; (Si los parámetros de la batería de litio son 3.7V/2200mAh, entonces el voltaje de carga flotante es 4.2V y la corriente de carga máxima es 1C, es decir, 2200mA)

(2) En condiciones de vacío, ajuste el medidor digital del módulo a la interfaz [Mostrar Voltaje de Salida], y ajuste el "potenciómetro de voltaje constante" para que el voltaje de salida alcance el voltaje de carga flotante;

(3) Ajuste el medidor digital a la interfaz [Corriente de salida de pantalla], cortocircuite directamente el extremo de salida del módulo (encuentre un cable grueso para cortocircuitar el extremo de salida), y luego ajuste el "potenciómetro de corriente constante" para que el valor de corriente en el medidor digital alcance el valor de corriente de carga preestablecido;
(4) El ajuste predeterminado de la corriente de carga es 0.1 veces la corriente de carga. (La corriente de la batería disminuye gradualmente durante el proceso de carga, y la carga a corriente constante se cambia gradualmente a carga a voltaje constante. Si la corriente de carga se ajusta a 1A, entonces cuando la corriente de carga sea inferior a 0.1A, la luz azul se apaga y la luz verde se enciende, indicando que la batería está completamente cargada.)
(5) Conecte la batería y cárguela.

(Los pasos 1, 2, 3 y 4 son: el extremo de entrada está conectado a la fuente de alimentación, y el extremo de salida está descargado y no conectado a la batería)

3. Utilizado como módulo de controlador de corriente constante LED
(1) Determine la corriente de operación y el voltaje de operación máximo que necesita para accionar el LED;

(2) En condiciones de vacío, ajuste el medidor digital a la interfaz [Mostrar Voltaje de Salida] y ajuste el "potenciómetro de voltaje constante" para que el voltaje de salida alcance el voltaje de funcionamiento del LED;
(3) Ajuste el medidor digital a la interfaz [Corriente de salida de pantalla] y cortocircuite directamente el extremo de salida del módulo (encuentre un cable grueso para cortocircuitar el extremo de salida). En este momento, ajuste el "potenciómetro de corriente constante" para que el valor de corriente en el medidor digital alcance la corriente de trabajo LED preestablecida;

(4) Conecte el LED y pruebe la máquina.
(Los pasos 1, 2 y 3 son: conectar la entrada a la fuente de alimentación, y la salida está descargada y no conectada a la luz LED)

Precauciones

La tierra de entrada y la tierra de salida del módulo no deben compartirse juntas, de lo contrario, la resistencia de muestreo de corriente del módulo se derivará, haciendo que el módulo no pueda ajustar la corriente de salida, y el módulo se quemará fácilmente cuando se conecte a una carga.

Hay una resistencia de muestreo de corriente en serie en el extremo de salida del módulo. Después de conectar la carga, habrá una caída de voltaje de 0~0.2V, lo cual es un fenómeno normal.

Algunos clientes informaron que el voltaje de salida del módulo no se puede ajustar. Cuando encuentre este problema, gire el potenciómetro en sentido contrario a las agujas del reloj más de 10 vueltas y luego use el módulo para ajustar el voltaje normalmente. Porque el voltaje de salida predeterminado del módulo es 17V cuando sale de fábrica.

Cuando la salida exceda 3A y 35W, ¡por favor aumente la disipación de calor!

Método de autocalibración del medidor de voltaje y corriente integrado:

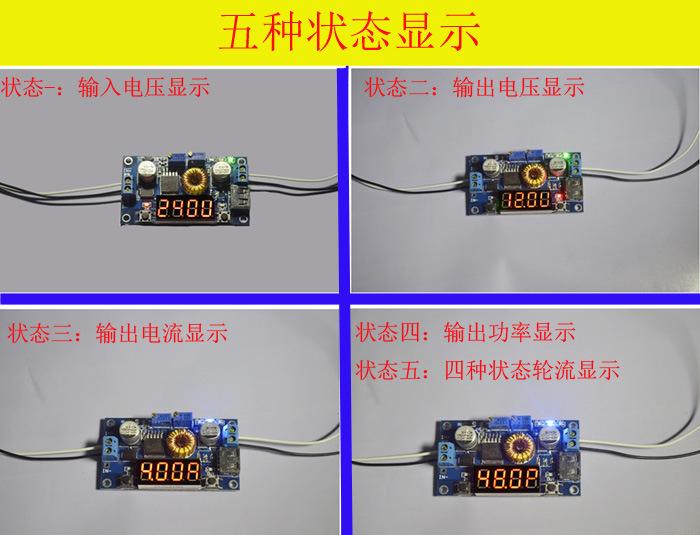

1. Cuando el medidor digital integrado muestra el voltaje de salida, mantenga presionado el botón derecho durante 2 segundos y suéltelo, el voltímetro y el indicador de voltaje de salida "OUT" parpadean sincrónicamente, y se entra en el modo de calibración del voltaje de salida; de manera similar, cuando el voltímetro muestra el voltaje de entrada, mantenga presionado el botón derecho durante 2 segundos y suéltelo, el voltímetro y el indicador de voltaje de entrada "IN" parpadean sincrónicamente, y se entra en el modo de calibración del voltaje de entrada; cuando el voltímetro muestra la corriente de salida, mantenga presionado el botón derecho durante 2 segundos y suéltelo, el amperímetro parpadea, y se entra en el modo de calibración de la corriente de salida;

2. Toque el botón derecho para aumentar el voltaje (corriente) en una unidad, y toque el botón izquierdo para disminuir el voltaje (corriente) en una unidad. Dado que el valor de voltaje de una unidad es inferior a 0.1V, necesita presionar el botón de 1 a 5 veces seguidas para ver el voltímetro cambiar en 0.1V. El número específico de presiones consecutivas depende del valor de voltaje mostrado actual. Cuanto mayor sea el voltaje mostrado actual, menos veces presiona el botón.

3. Después de ajustar el voltaje (corriente), mantenga presionado el botón derecho durante 2 segundos y luego suéltelo. Esto saldrá del modo de calibración y todos los ajustes de parámetros se guardarán automáticamente cuando se apague la alimentación.

Nota: Esta función se utiliza para calibrar la precisión de la pantalla de voltaje y corriente, no para ajustar el valor de voltaje y corriente de salida. Esta función está diseñada para satisfacer sus requisitos de mayor precisión. Solo necesita calibrar una vez para obtener valores precisos en todo el rango. Por favor, siéntase libre de usarla.
