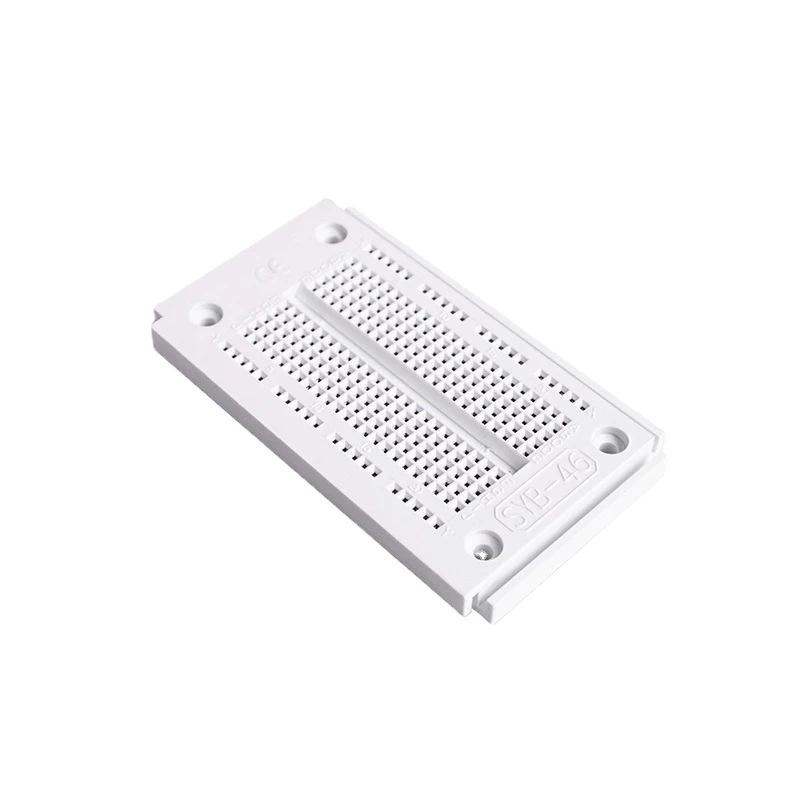

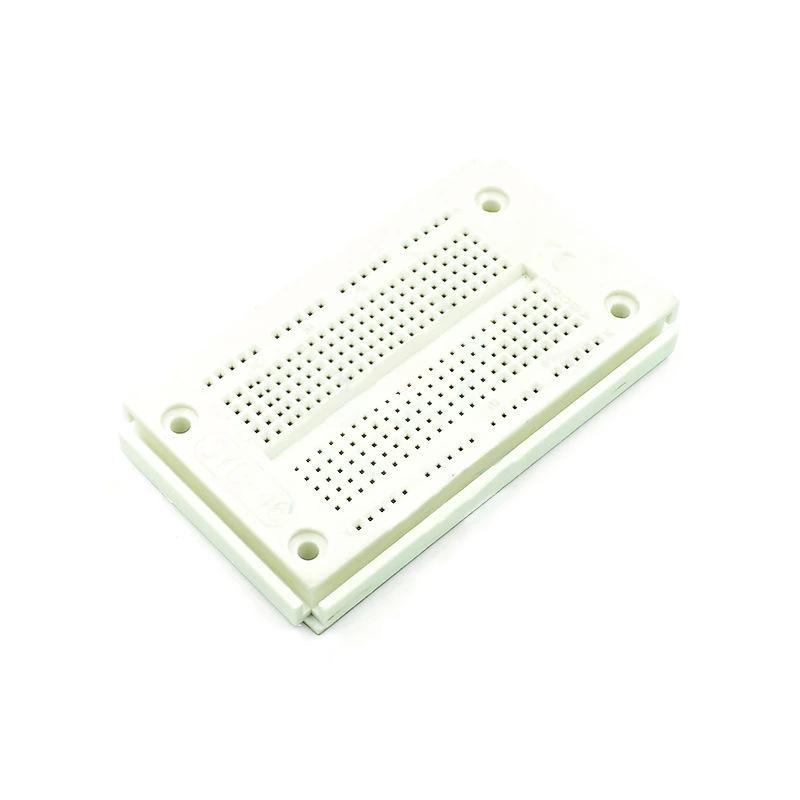

Placa de experimentación SYB-46, placa de prueba, 90 x 52 x 8,5 mm, compatible con ARDUINO
Precio por pieza incluyendo entrega a México
Variaciones
SYB-46
Especificaciones del producto
Tipo
Bread Board
Marca
Mingjiatai
Modelo
Bread Board
Velocidad del procesador
S
Corriente de suministro
A
Voltaje de la fuente de alimentación
V
Fuerza
W
Usar
Bread Board
Servicios destacados
Bread Board
Presupuesto
SYB-46
Tipo
Bread Board
Marca
Mingjiatai
Modelo
Bread Board
Velocidad del procesador
S
Corriente de suministro
A
Voltaje de la fuente de alimentación
V
Fuerza
W
Usar
Bread Board
Servicios destacados
Bread Board
Presupuesto
SYB-46
Tipo
Bread Board
Marca
Mingjiatai
Modelo
Bread Board
Velocidad del procesador
S
Corriente de suministro
A
Voltaje de la fuente de alimentación
V
Fuerza
W
Usar
Bread Board
Servicios destacados
Bread Board
Presupuesto
SYB-46
Detalles del producto
El texto en las imágenes se puede traducir

Dimensiones: 90×52×8,5 mm

0,035 kg/pieza

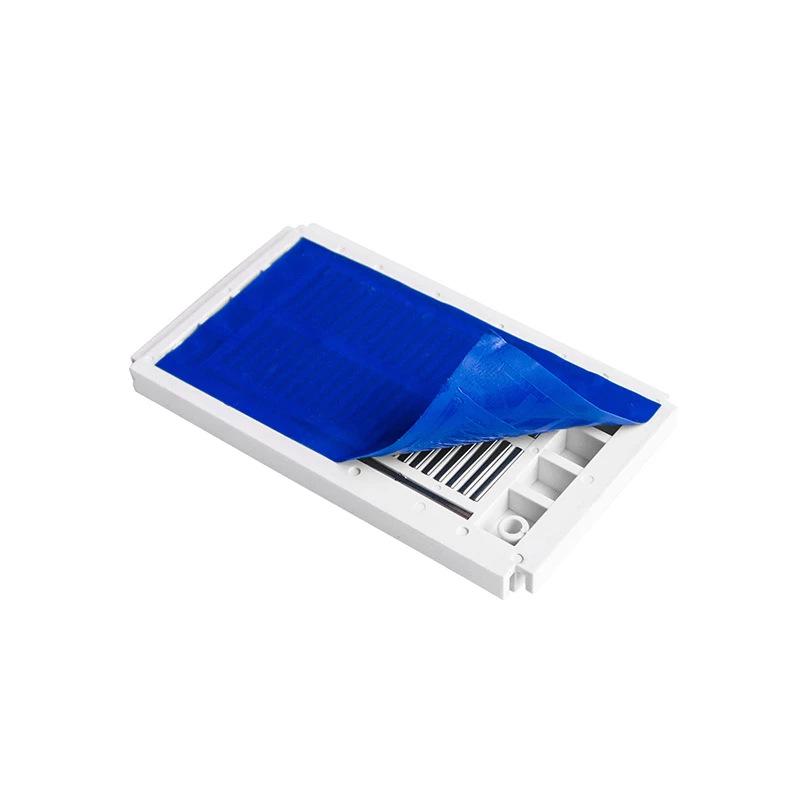

La placa de experimentación de circuitos es muy práctica y tiene una vida útil de más de 100.000 veces. Este producto está fabricado con plásticos de ingeniería y láminas metálicas altamente elásticas. Tras su uso por parte de estudiantes de universidades y escuelas técnicas, la mayoría de ellos comentaron que es fácil de usar y tiene una larga vida útil, lo que facilita enormemente la experimentación y la producción de circuitos pequeños y medianos. Se ha promocionado y utilizado en clases de tecnología y trabajo en casi 100 escuelas. ¡Los componentes electrónicos de uso común se pueden conectar directamente! ¡El número de cables se reduce considerablemente y el resultado es limpio y elegante! ¡La lámina metálica interna de acero inoxidable altamente elástica garantiza un uso indebido! ¡Se producirá un mal contacto!

Por lo general, los estudiantes usan una pequeña placa de pruebas SYB-46 para experimentos. La placa de pruebas está dividida en dos partes: la parte superior es generalmente una tira estrecha que consta de una o dos filas de conectores, y las filas no están conectadas eléctricamente. Consiste en 4 filas y 23 columnas de resortes de contacto elásticos y placas de ranura de plástico ABS. En la placa de pruebas, hay cinco agujeros cuadrados en cada columna vertical junto a las letras A, B, C, D y E, que están conectados por un resorte metálico en el interior, pero los agujeros cuadrados en las columnas verticales están aislados entre sí. De manera similar, los cinco agujeros cuadrados en cada columna vertical marcados con F, G, H, I y J también están conectados. Las dos filas horizontales X e Y en los lados superior e inferior de la placa de pruebas tienen cada una veinte agujeros cuadrados que también están conectados. En pocas palabras, cada 5 columnas de conectores forman un grupo, y generalmente hay 10 u 11 grupos en la placa de pruebas. Para la estructura de 10 grupos, los 3 grupos de la izquierda están conectados eléctricamente internamente, los 4 grupos del medio están conectados eléctricamente internamente y los 3 grupos de la derecha están conectados eléctricamente internamente, pero los 3 grupos de la izquierda, los 4 grupos del medio y los 3 grupos de la derecha no están conectados. Para la estructura de 11 grupos, los 4 grupos de la izquierda están conectados eléctricamente internamente, los 3 grupos del medio están conectados eléctricamente internamente y los 4 grupos de la derecha están conectados eléctricamente internamente, pero los 4 grupos de la izquierda, los 3 grupos del medio y los 4 grupos de la derecha no están conectados. Si necesitan conectarse durante el uso, se conecta un cable entre ellos. La parte inferior está compuesta por una ranura de aislamiento en el medio y 5 filas de conectores en las partes superior e inferior. Los 5 conectores de la misma columna están conectados entre sí, pero las columnas y las partes superior e inferior de la ranura no están conectadas.

La placa de pruebas es una herramienta importante para probar circuitos en el laboratorio. Dominar su uso es fundamental para mejorar la eficiencia experimental y reducir la probabilidad de fallos. En aplicaciones específicas, se suelen usar simultáneamente dos tiras estrechas y una ancha. Las dos tiras estrechas se conectan generalmente al cable de tierra, y la segunda fila a la fuente de alimentación. Dado que la fuente de alimentación del circuito integrado suele estar en la parte superior y la tierra en la inferior, esta disposición permite conectar el pin de alimentación del circuito integrado a la segunda fila de tiras estrechas de la parte superior, y el pin de tierra a la fila inferior, lo que reduce la longitud de la conexión y el número de puentes. La tira ancha del centro se utiliza para conectar el circuito. Dado que las ranuras no están conectadas por arriba y por abajo, el circuito integrado generalmente se inserta a través de la ranura.QQ图片20220508214953
