Controlador LED Corriente Constante Carga 60V Módulo de Potencia Reductor con Indicador de Carga Lm2596Hv
Precio por pieza incluyendo entrega a México
Variaciones
LM2596HV
Especificaciones del producto
Marca
Tomorrow micro
Usar
Step-down power supply module with charging indication
Número de lote
60V
Presupuesto
LM2596HV
Marca
Tomorrow micro
Usar
Step-down power supply module with charging indication
Número de lote
60V
Presupuesto
LM2596HV
Marca
Tomorrow micro
Usar
Step-down power supply module with charging indication
Número de lote
60V
Presupuesto
LM2596HV
Detalles del producto
El texto en las imágenes se puede traducir

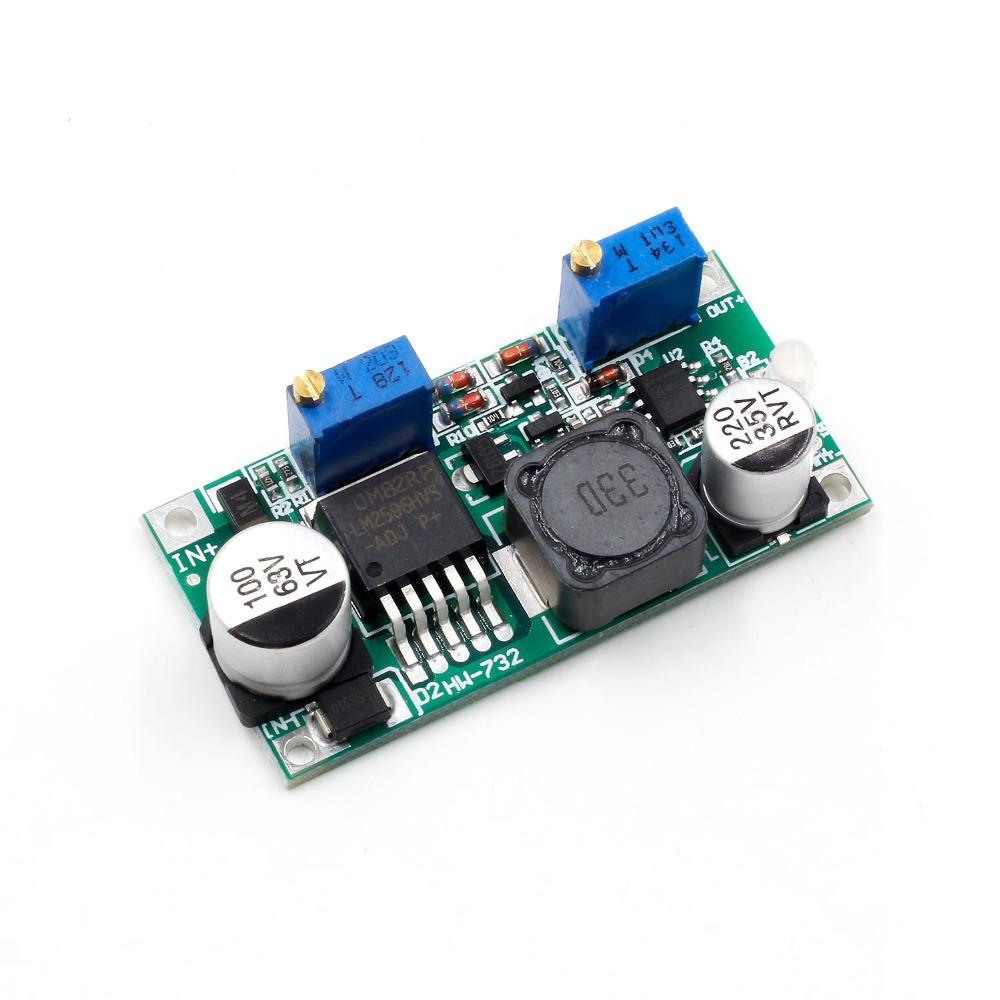

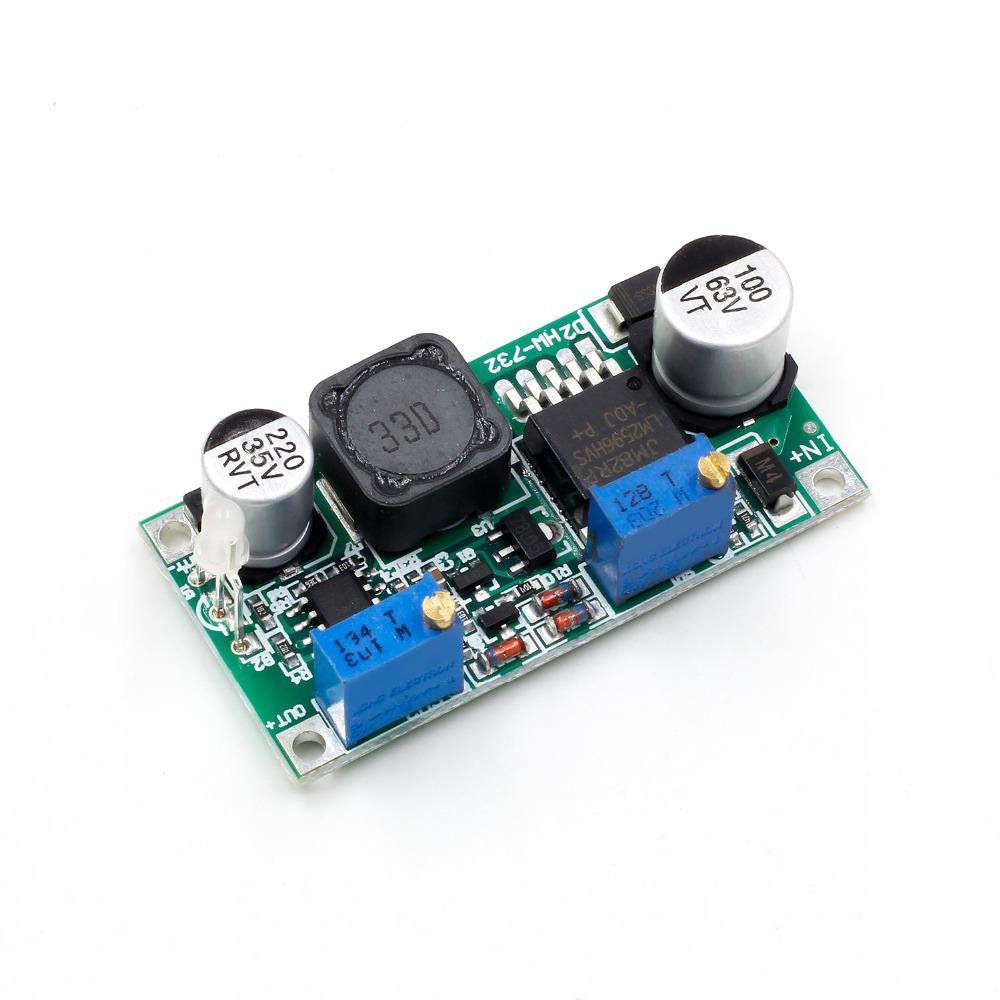

Controlador LED de corriente constante de carga 60V módulo de potencia reductor con indicador de carga LM2596HV
Instrucciones de uso:
Para este propósito, por favor intente dejar algo de margen. Al conectar la batería a la entrada, debe considerar que el voltaje de la batería es alto cuando está completamente cargada. El voltaje de salida no debe ajustarse a más de 35v, y la potencia de salida (el producto del voltaje y la corriente) no debe exceder los 10w tanto como sea posible; si excede, se requiere disipación de calor.
1. La corriente fija de la luz es 0,1 veces el valor de la corriente constante (utilizada para identificar si la batería está completamente cargada durante la carga);
2. Se agregaron diodos de protección contra conexión inversa en la entrada. Después de que la entrada se invierte, los diodos de protección contra conexión inversa forman un bucle, consumiendo la energía de la conexión inversa y protegiendo el módulo. Si la energía de la conexión inversa es demasiado grande y la corriente aumenta repentinamente, la traza en forma de S en F1 en la PCB se quemará, formando un circuito abierto, lo que protege aún más el módulo. En este momento, solo necesita conectar un fino cable de cobre en la posición F1 para restaurar la salida. Si se agrega un protector contra sobrecorriente en la posición F1, se puede restaurar automáticamente. (Nota: Algunos fabricantes afirman haber agregado diodos a los módulos, pero no F1, por lo que aún es imposible proteger el módulo!)
Parámetros de referencia:
Naturaleza del módulo: módulo reductor de corriente constante y voltaje constante (CC CV) no aislado, módulo de carga
Voltaje de entrada: 5-55V (voltaje limitado 55V)
Voltaje de salida: 1.25-30V ajustable
Es una caída de voltaje baja de 2V: el voltaje de entrada es alto y el voltaje de salida es superior a 2V, y no se puede aumentar
Corriente de salida: 12V a 5V es 3A (salida otros voltajes según la fórmula de cálculo 15W/voltaje de salida = corriente de salida
Potencia de salida: Máximo 15W (Si la temperatura es alta, instale un disipador de calor)
Eficiencia de conversión: 80% (cuanto mayor es el voltaje de salida, mayor es la eficiencia)
Temperatura de trabajo: grado industrial (-40 ℃ a +85 ℃) (si la temperatura ambiente supera los 40 grados, reduzca el consumo de energía o aumente la disipación de calor)
Aumento de temperatura a plena carga: 45 ℃
Corriente sin carga: típica 10mA (48V a 4.2V)

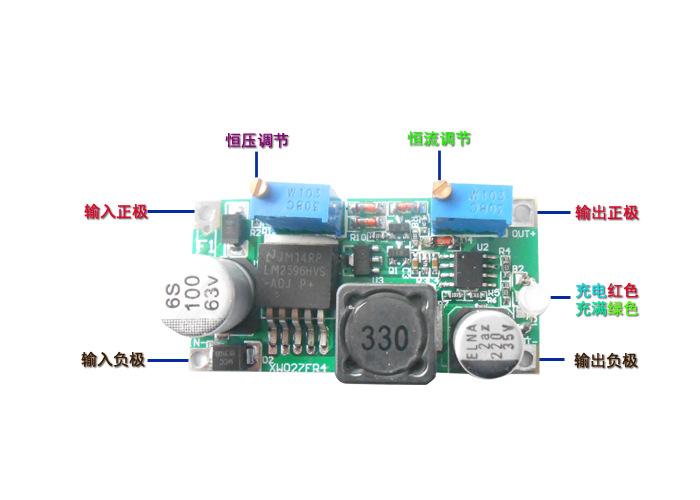

Dirección de ajuste del potenciómetro: generalmente en el sentido de las agujas del reloj (aumentar), en sentido contrario a las agujas del reloj (disminuir)
Luz indicadora: Luz indicadora bicolor, roja durante la carga, verde cuando la carga está completa (verde cuando no hay carga conectada)
Tamaño del módulo: 48 (largo) * 24 (ancho) * 11.4 (alto) sin potenciómetro (con potenciómetro altura 13MM)
