Todos los productos que se venden en esta tienda contienen tecnología electrónica. Si no comprende o no está seguro de si es compatible con su producto, consulte primero con el servicio de atención al cliente. Por favor, comprenda detalladamente los parámetros descritos en la página antes de comprar para evitar problemas innecesarios. ¡Gracias! (Precaución para principiantes).
Aviso:
Esta placa de protección no se puede usar paraBatería de fosfato de hierro y litio, lámpara de hernia, paquete de baterías para taladro manual, paquete de baterías para máquina eléctrica de pescado, paquete de baterías para bicicleta eléctrica, batería para coche infantil, motor 775 (4A) o superior, luz LED ojo de pez de 1W, ¡clientes que compren la combinación anterior presten atención! .
El rango de potencia descrito se aplica a los siguientes productos:
Inversor de baja potencia, paquete de baterías para masajeador, fuente de alimentación de respaldo para luz LED, productos electrónicos, paquete de baterías para farola solar, fuente de alimentación de respaldo para monitoreo y otros productos.
Nota: Para productos con una corriente de descarga de 3 A o superior, la tasa de descarga de la batería debe ser superior a 3 C.
Fórmula de cálculo de tasa: para una batería con tasa de 1C, 2000 de capacidad equivalen a 2 AH*1 = 2 A de corriente de trabajo límite superior.
Batería de tasa 3C, capacidad 2000 equivale a 2AH*3=6A de corriente de trabajo límite superior.
Si la batería se calienta durante el uso, significa que su capacidad no es la adecuada. En este caso, no podrá utilizarse durante un tiempo prolongado o se dañará rápidamente.

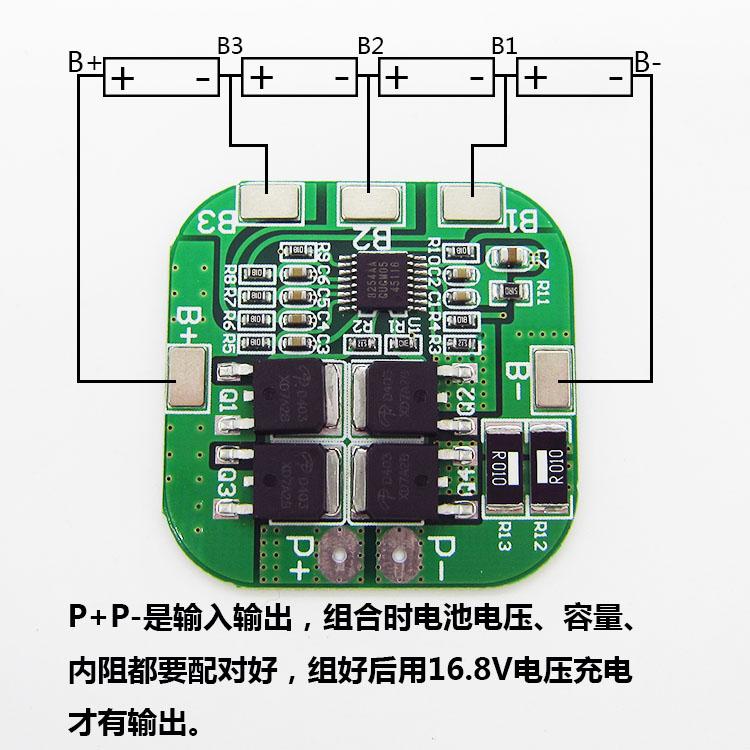

Nota 1: Siga estrictamente el diagrama de cableado para conectar 0 V (B-), 3,7 V (B1), 7,4 V (B2), 11,1 V (B3), 14,8 V (B+), ¡no provoque cortocircuito intencionalmente!
Nota 2: Después de conectar los cables, primero debe cargarlos antes de que haya salida.
Nota 3: Al conectar 4 grupos de baterías en serie, asegúrese de que el voltaje de cada grupo sea el mismo. Si no lo es, cargue completamente cada grupo de baterías por separado antes de conectarlos en serie. Durante la prueba de descarga, el grupo de baterías con la caída de voltaje más rápida es el de menor capacidad.
Nota: ¡No mezcle baterías en buen estado con baterías en mal estado! Cuanto más parecida sea la capacidad/resistencia interna de los 4 grupos de baterías, mejor. (El efecto de usar 2 baterías en buen estado + 2 baterías en mal estado = el efecto de usar 4 baterías en mal estado).
Las propiedades de la placa de protección de batería de litio:
Modelo: HX-4S-D20 Rango de voltaje de sobrecarga: 4,25-4,35 V ± 0,05 V
Tamaño: 35*35*3,6 mm Rango de voltaje de sobredescarga: 2,3-3,0 V ± 0,05 V
Corriente de trabajo límite superior: 10 A Temperatura de trabajo: -40---+50 ℃
Corriente límite superior: 20 A Condiciones de almacenamiento: -40-- +80 ℃
Corriente estática: menos de 30 uA Vida útil: más de 50 000 horas
Resistencia interna: menos de 100 mΩ Protección contra cortocircuitos: se puede proteger, es necesario cargarlo para recuperarlo
Voltaje de carga 16,8 V-17 V

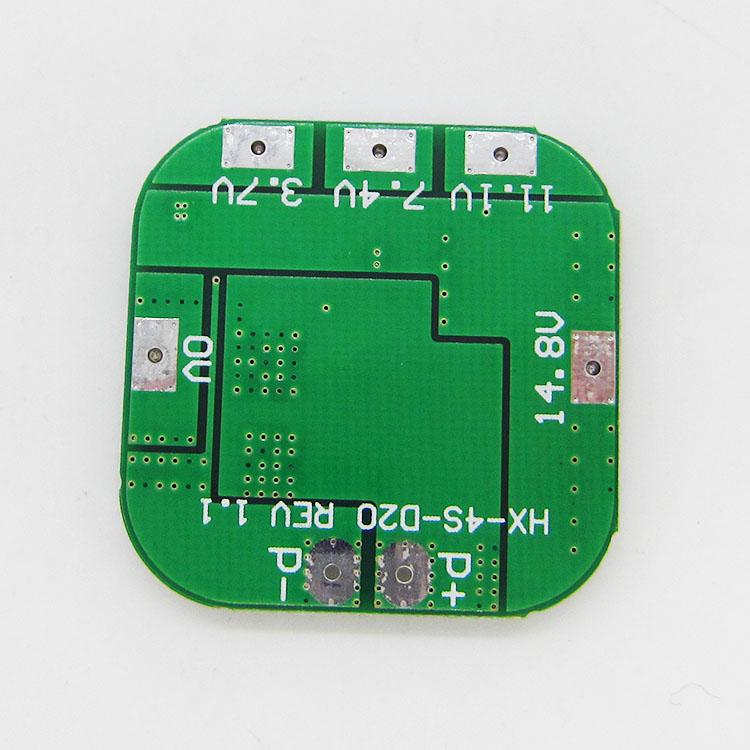

Dimensiones de la placa de protección y descripción del dispositivo;
El tamaño de la placa de protección es de 35*35*3,0 mm; los componentes son el chip de protección S-8254AA y D403*4
problema común
1. ¿Puede mi batería utilizar su placa de protección?
A: Hay dos cuestiones a tener en cuenta al utilizar esta placa de protección:Primero, ¿cuántas series de baterías tienes? Necesitas comprar placas de protección que correspondan a la cantidad de series. Segundo, ¿de qué material está hecha tu batería? Tenemos fosfato de hierro y litio.polímeroExisten dos tipos de placas de protección para baterías de litio. Si su batería es de fosfato de hierro y litio de celda única con una tensión nominal de 3,2 V, debe seleccionar la categoría de fosfato de hierro y litio de 3,2 V. Si es de polímero (batería ternaria, de ácido de cobalto o de óxido de manganeso y litio) de celda única con una tensión nominal de 3,6 V (o 3,7 V), seleccione la categoría de polímero de 3,7 V.
2. ¿Cómo puedo saber de qué material está hecha mi batería?
R: Puede verificar el voltaje nominal de su batería. Las baterías de fosfato de hierro y litio generalmente tienen una marca de 3.2 V, mientras que otras suelen tener una marca de 3.6 V o 3.7 V. También puede preguntar directamente al vendedor de qué material está hecha la batería. Muchos compradores dicen que mi batería es 18650 o 26650 soft pack, etc. ¡Se trata de la apariencia, no del material! No podemos determinar los parámetros de protección de su batería basándonos en esto.
3. ¿Cuántos tableros de protección A debo elegir?
R: La placa de protección A que elija dependerá de la potencia de su producto o del límite de corriente del controlador. Por ejemplo, si es inferior a 100 W, elija 10 A; si es inferior a 200 W, elija 20 A; si es inferior a 300 W, elija 2. Si es superior a 500 W, contacte primero con Wangwang. La corriente de la placa de protección no puede ser inferior al límite de corriente del controlador.
4. Mi batería es de 20 Ah. ¿Puedo usar esta placa de protección?
Respuesta: La capacidad de su batería no tiene relación directa con la corriente de esta placa. Una capacidad alta no significa una batería grande. Depende principalmente de la corriente continua. En otras palabras, a mayor potencia, mayor corriente continua de la placa de protección que elija. Esto no tiene relación directa con la capacidad de su batería.
5. ¿Cómo se debe configurar el voltaje del cargador?
Las baterías de litio deben cargarse con un cargador de baterías de litio, nunca con un cargador de baterías de plomo-ácido. La carga con plomo-ácido puede provocar que un alto voltaje atraviese el tubo MOS de la placa de protección, lo que provoca una sobrecarga de la placa y la pérdida de protección.
Ajuste del voltaje del cargador: Use el número de cadenas de baterías en su paquete de baterías x 4,2 V. Este es el voltaje de carga de la batería de litio sin hierro. El voltaje de carga de la batería de litio con hierro es el número de cadenas de baterías x 3,60 V. Este es el voltaje de carga de la batería de litio con hierro. La corriente de carga estándar es 0,2 veces la capacidad.
