Muestreador automático de calidad del agua planta de tratamiento de aguas residuales entrada y salida muestreo por tiempo proporcional al caudal muestreador de aguas residuales

I. Resumen de la Aplicación

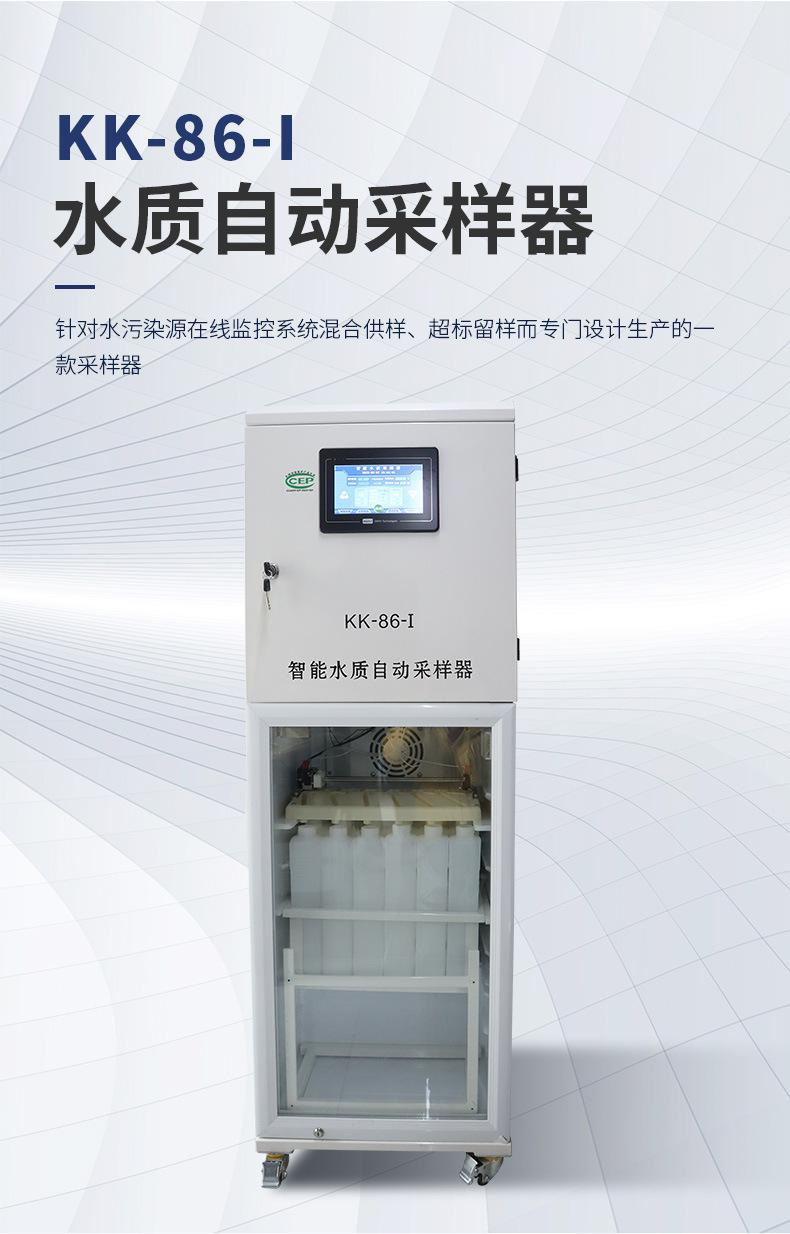

El muestreador automático de agua KK-86-I es un muestreador especialmente diseñado y producido para el suministro de muestras mixtas y la retención excesiva de muestras del sistema de monitoreo en línea de fuentes de contaminación del agua. El muestreador se utiliza ampliamente en fuentes de contaminación y en la entrada y salida de plantas de tratamiento de aguas residuales, y se utiliza en línea con monitores en línea como DQO, nitrógeno amoniacal, fósforo total, nitrógeno total y metales pesados. El modo de muestreo de seguimiento de flujo desarrollado puede ajustar automáticamente el flujo de muestreo según el flujo instantáneo, realizar muestreo continuo y garantizar que las muestras de agua recolectadas sean más representativas. Tiene la función de mezclar muestras en los barriles A y B, y puede proporcionar muestras de agua mixtas ininterrumpidas al monitor en línea.

El muestreador automático de calidad del agua puede recolectar muestras de agua mezcladas, mezclar y almacenar temporalmente las muestras de agua mezcladas, retener las muestras y alarmar cuando se excede el estándar, refrigerar las muestras, limpiar y vaciar automáticamente el barril de mezcla y proteger las muestras. Cumple totalmente con HJ 353-2019, HJ 354-2019, HJ 355-2019 y HJ 356-2019, y es un equipo de soporte ideal para la solución integral del sistema de monitoreo en línea para fuentes de contaminación del agua.

2. Características funcionales

1. Función de muestreo: Puede realizar varios modos de disparo de muestreo como muestreo temporizado, proporcional al tiempo, proporcional al flujo, seguimiento de flujo, muestreo por control externo y control por puerto serie;

2. Función de retención de muestras: puede realizar retención de muestras superior a la estándar, retención de muestras síncrona, retención directa de muestras y retención de muestras controlada por puerto serie;

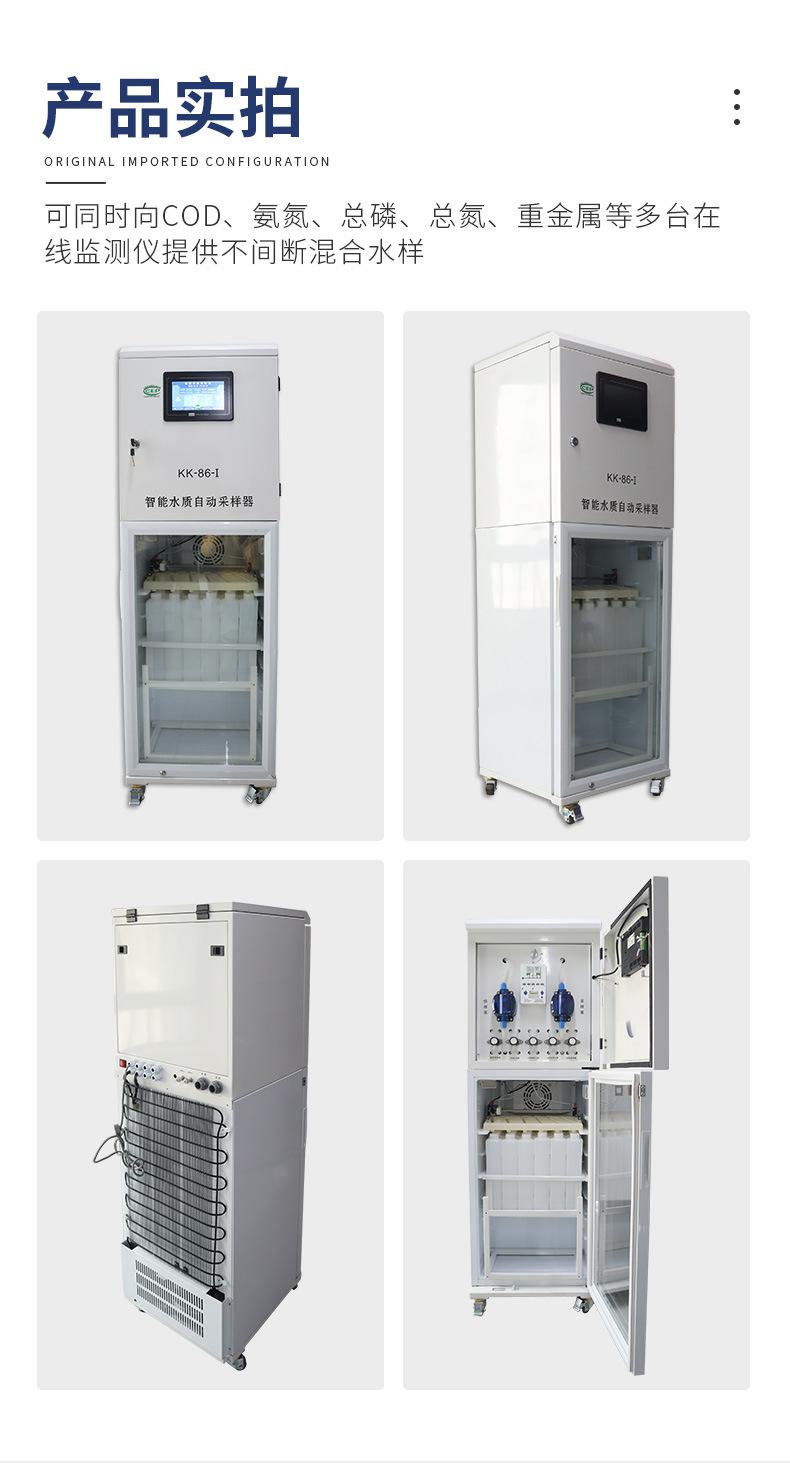

3. Función de suministro de muestras: puede proporcionar simultáneamente muestras de agua mezclada ininterrumpidas a múltiples monitores en línea como DQO, nitrógeno amoniacal, fósforo total, nitrógeno total, metales pesados, etc.;

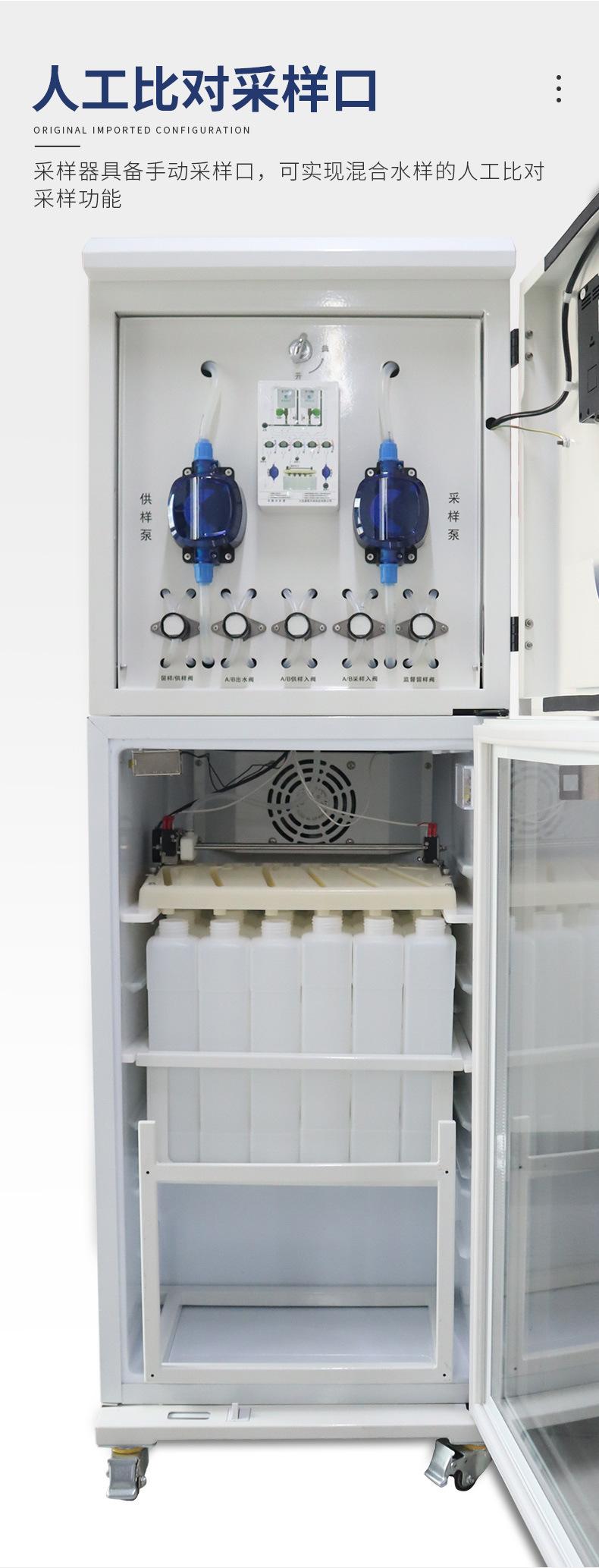

4. Puerto de muestreo de comparación manual: equipado con un puerto de muestreo manual, que puede realizar la función de muestreo de comparación manual de muestras de agua mezclada;

5. Registros: registros de retención de muestras, registros de apertura y cierre de puertas, registros de cortes de energía y registros de alarmas;

6. Protección contra apagado: protección automática al apagar, recuperación automática al encender;

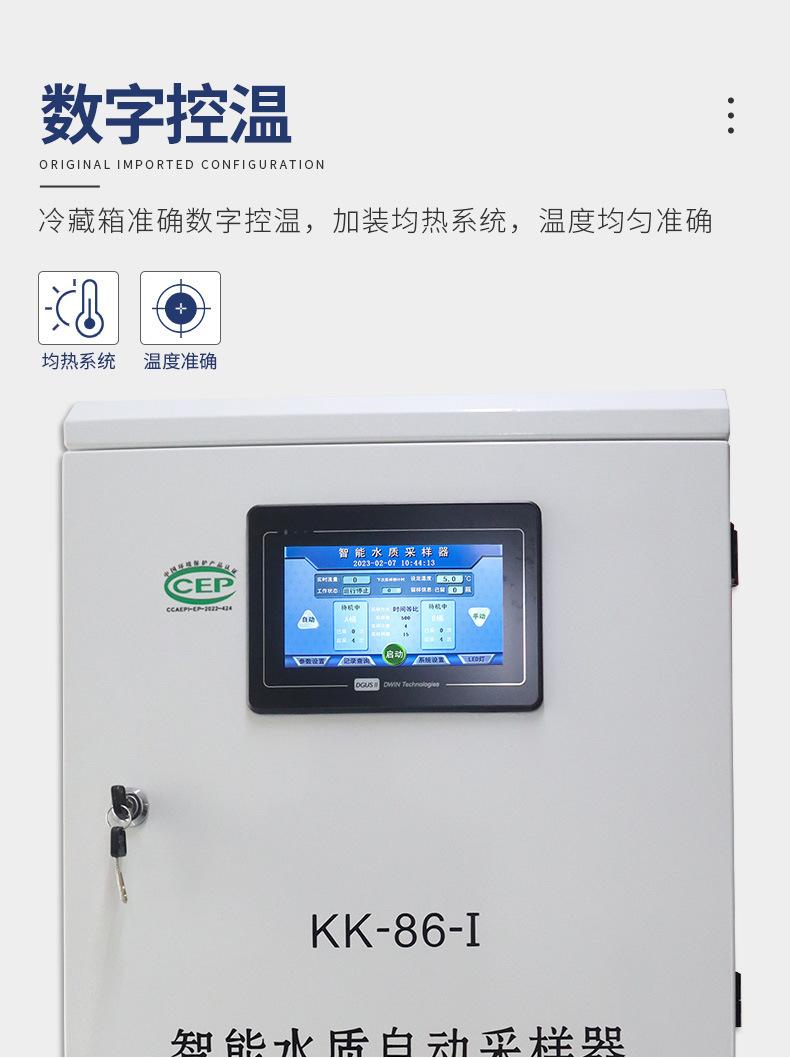

7. Control digital de temperatura: La caja del refrigerador tiene control digital preciso de la temperatura y se instala un sistema de ecualización de calor para garantizar una temperatura uniforme y precisa;

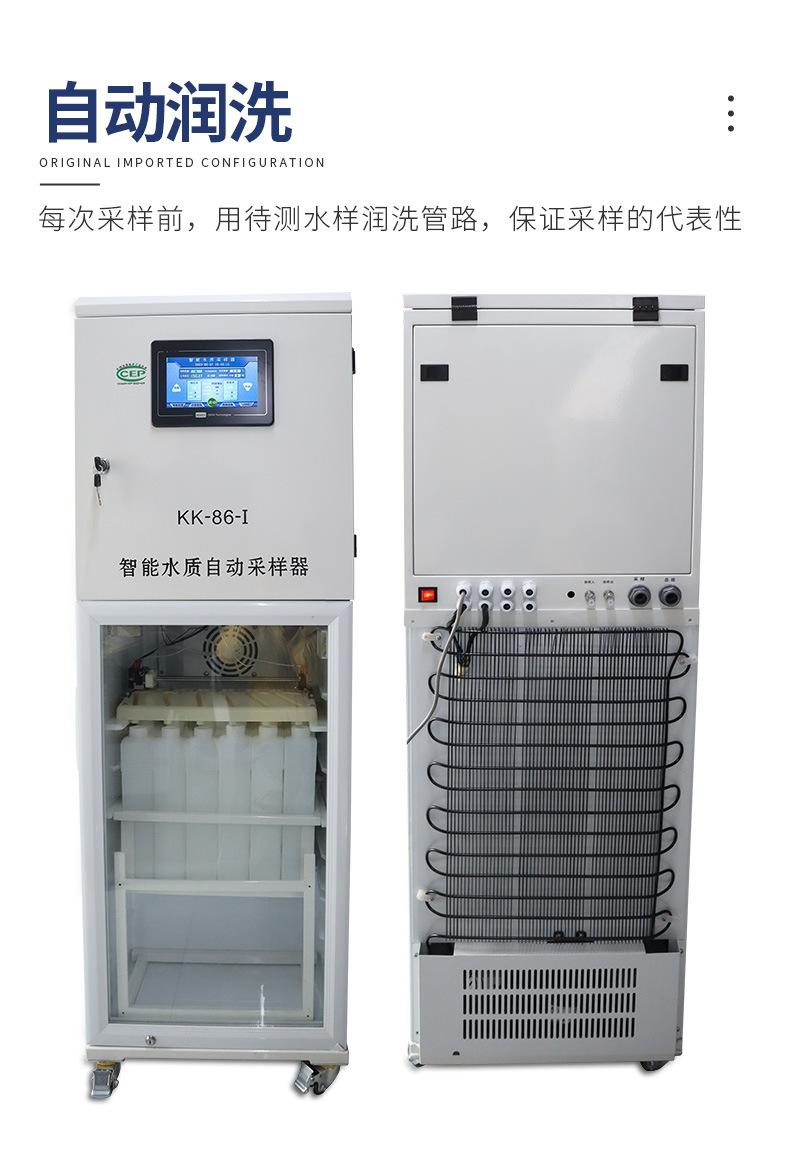

8. Enjuague automático: Antes de cada muestreo, enjuague la tubería con la muestra de agua a analizar para garantizar la representatividad del muestreo;

9. Vaciado automático del barril de mezcla: El barril de mezcla tiene una función de vaciado rápida y automática;

10. Control de bomba externa: controla directamente la bomba externa y extiende la distancia de muestreo;

11. Función de refrigeración de muestras de agua: Utiliza refrigeración por compresor para mantener las muestras de agua almacenadas a una temperatura constante en un entorno de 2 ℃～6 ℃;

12. Optimización de la tubería: La tubería de muestreo y suministro utiliza tubería de PVC rígido.

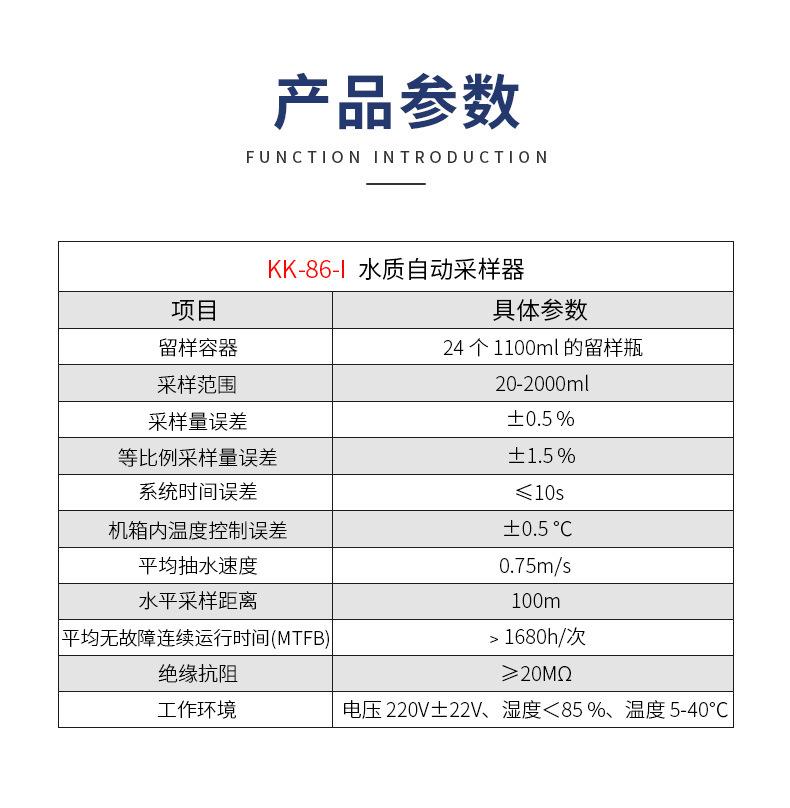

3. Parámetros técnicos

1. Contenedor de muestras: 24 botellas de muestra de 1100 ml

2. Rango de muestreo: 20-2000ml

3. Error de volumen de muestreo: ±0.5%

4. Error muestral proporcional: ±1.5%

5. Error de hora del sistema: ≤10s

6. Error de control de temperatura dentro del chasis: ±0.5 ℃

7. Velocidad media de bombeo: 0,75 m/s

8. Distancia de muestreo horizontal: 100 m

9. Tiempo medio entre fallos (MTFB): ﹥1680h/vez

10. Resistencia de aislamiento: ≥20MΩ

11. Entorno de trabajo: voltaje 220V±22V, humedad <85%, temperatura 5-40℃
