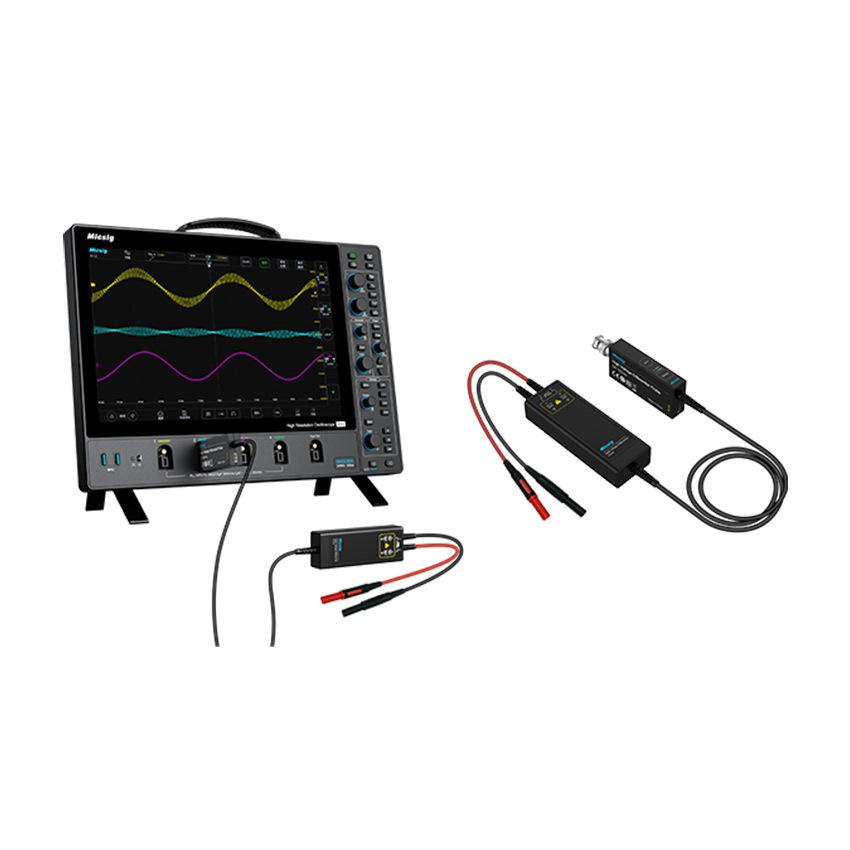

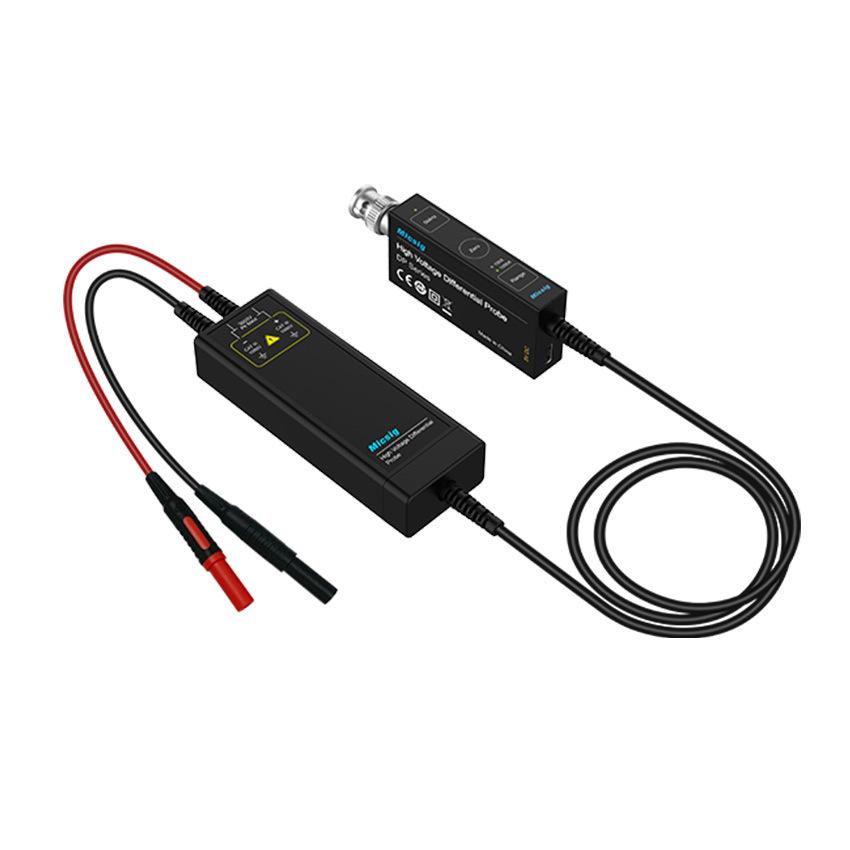

Sondas Diferenciales de Alto Voltaje Serie DP
El ancho de banda de la sonda diferencial de alto voltaje de Micsig serie DP varía de 100MHz a 500MHz, y la prueba de voltaje diferencial es de hasta 7000Vpk. Basada en la tecnología líder de sonda de aislamiento óptico, la sonda serie DP tiene un piso de ruido ultrabajo, excelentes características de amplitud-frecuencia y una relación de rechazo de modo común líder en la industria.
Ancho de banda: 100MHz / 150MHz / 200MHz / 300MHz / 400MHz / 500MHz
Voltaje diferencial de entrada máximo: 700Vpk / 1500Vpk / 3000Vpk / 7 000Vpk

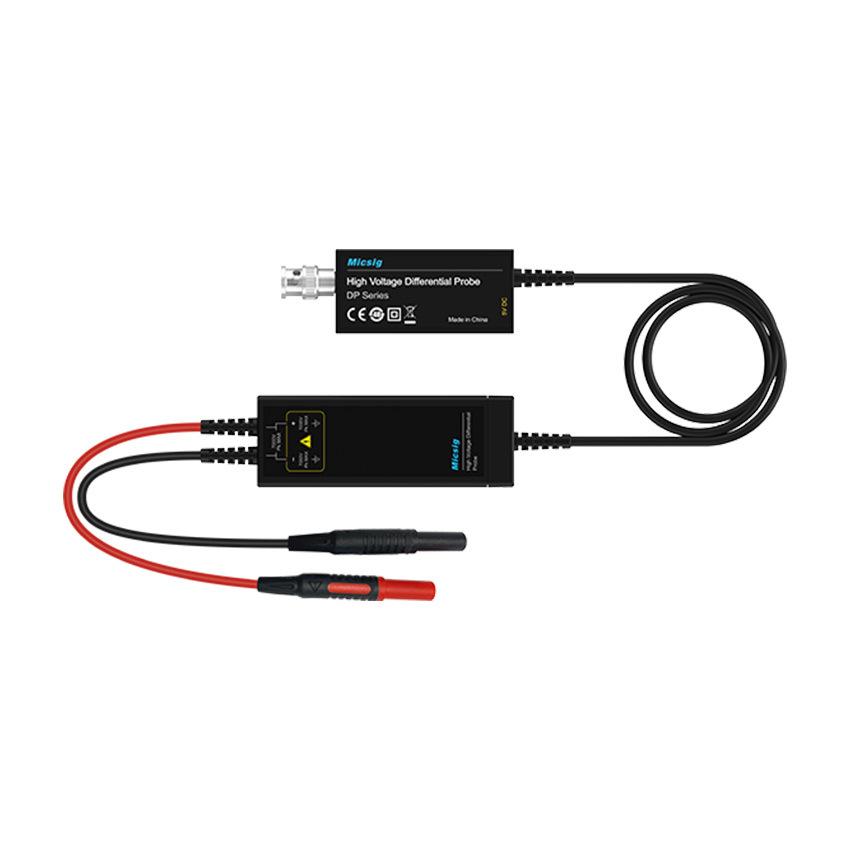

Características de rendimiento del producto
|
|
La serie DP utiliza una interfaz BNC estándar y es compatible con todas las marcas de osciloscopios. La unidad principal está hecha de metal y tiene una mayor capacidad antiinterferencias. El producto tiene solo 2 cm de grosor, con un diseño compacto y exquisito, diseño de ajuste a cero con un botón, alarma de protección contra sobrecarga, almacenamiento en caso de fallo de energía, precisión del 2% y diferentes voltajes de prueba proporcionan la mejor selección de doble rango; adopta un diseño de alta impedancia, la impedancia de un solo extremo del extremo de entrada a la interfaz BNC de salida de señal es superior a 8 MΩ, y la capacitancia de un solo extremo es inferior a 8 pF, cumpliendo con una variedad de requisitos de pruebas de seguridad; la función de límite de ancho de banda de 5 MHz filtra eficazmente el ruido y las interferencias de alta frecuencia, mide con precisión y rapidez las señales de voltaje diferencial y satisface las diversas necesidades de prueba y medición de fuentes de alimentación conmutadas, varias señales flotantes o aisladas de alta frecuencia y alto voltaje. |
|
Excelentes características amplitud-frecuencia

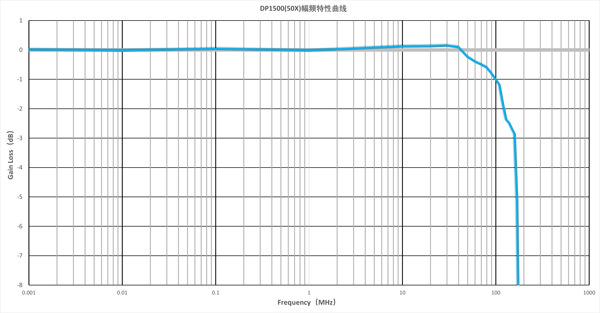

La serie DP tiene una excelente planitud de banda ancha, con una fluctuación de amplitud menor a 0.5dB dentro de la mitad del ancho de banda, y puede mantener la precisión de la prueba de señal incluso en bandas de alta frecuencia. |
|
|
|
Mayor precisión y rechazo de modo común más fuerte La impedancia de entrada es alta y la capacitancia de entrada es baja, lo que minimiza el efecto de carga y mejora la precisión de la medición de señales diferenciales. El mayor rendimiento de la relación de rechazo en modo común cumple con la medición de tierra flotante de gran voltaje en modo común a frecuencias más altas. La figura de la derecha muestra la amplitud de la señal de modo común de 94.62mV a 100kHz y señal de 207.7V, y la relación de rechazo al modo común es >-60dB. |
|

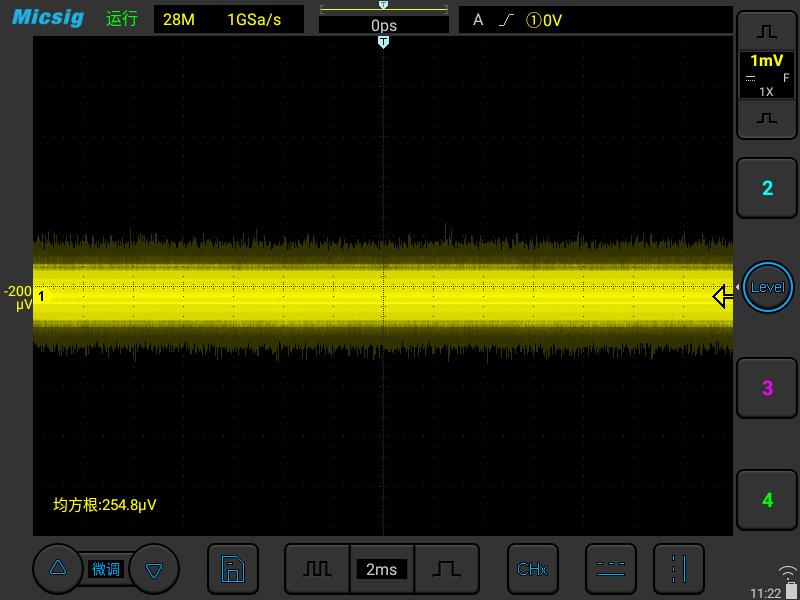

Piso de ruido ultrabajo La imagen izquierda muestra los resultados de la prueba DP3000, marcha 1000X El nivel de ruido de fondo es de 254.8μVrms a ancho de banda completo |
|
|
|

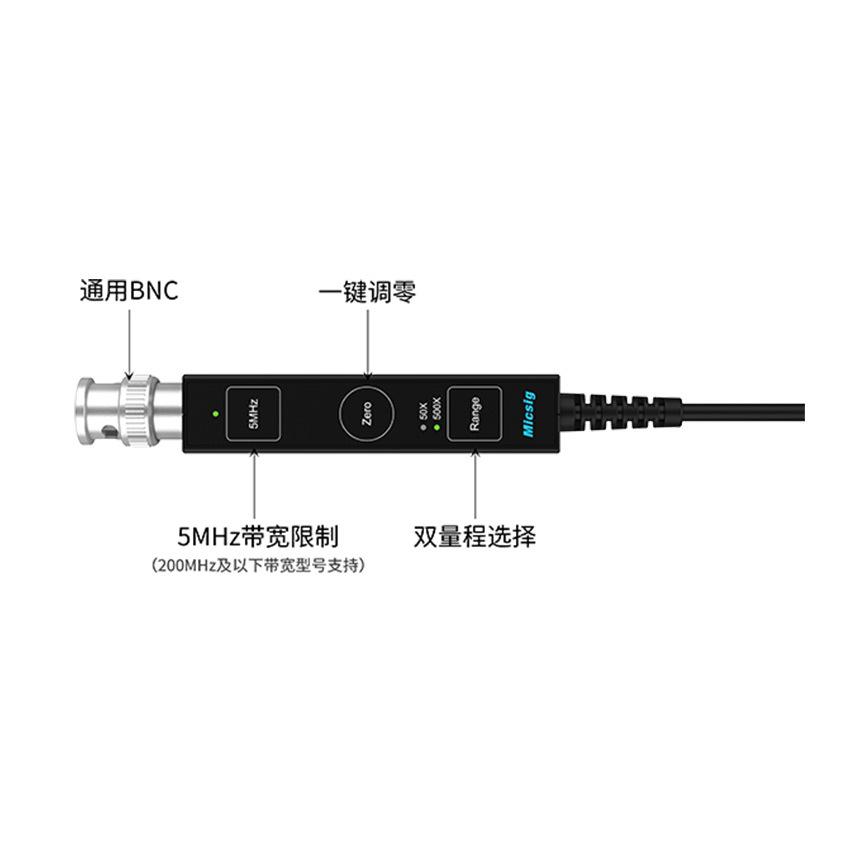

Límite de ancho de banda de 5 MHz (compatible con modelos de ancho de banda de 200 MHz e inferiores, no compatible con DP7000)
Utilizado para medir la frecuencia de conmutación del FET en la mayoría de las fuentes de alimentación conmutadas, filtrando eficazmente el ruido y la interferencia de alta frecuencia.
Cortocircuite los cables de la sonda diferencial y presione el botón Cero, y la sonda diferencial puede completar rápidamente el ajuste a cero.
Admite conmutación de doble rango, mejorando eficazmente la relación señal/ruido y cumpliendo con más requisitos de circuitos de prueba.
Interfaz BNC estándar universal, se puede utilizar con todas las marcas de osciloscopios. |
| Alarma de sobrepresión, medición segura
El sobrevoltaje se indicará mediante una luz LED parpadeante y una alarma sonora, lo que hace que su uso sea seguro y confiable.

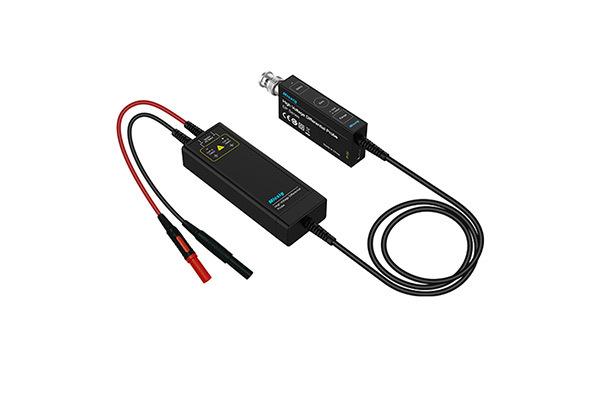

Tamaño pequeño, apariencia exquisita El volumen es un tercio de la sonda diferencial tradicional, y se ha despedido por completo de la apariencia torpe; el diseño es más compacto y la apariencia es más refinada. |
|
|
|
Escenarios de aplicación ● Medición de voltaje flotante ● Medición de aislamiento de corriente fuerte o alto voltaje ● Diseño de fuente de alimentación conmutada ● Conversión de energía y otros diseños relacionados ● Inversor, fuente de alimentación UPS ● Convertidor de Frecuencia ● Diseño de balasto electrónico ● Diseño de transmisión por motor ● Experimento eléctrico ● Diseño de electrodomésticos de bajo voltaje ● Experimentos de potencia electrónica y accionamiento eléctrico, etc. ● Prueba de semiconductores de tercera generación |
Parámetros técnicos
|
DP700 |
100 MHz |
70 V(20X) |
corriente continua：>-80dB |
16MΩ / 1.5pF(diferencia) |
|
DP1500 |
150 V(50X) |
16MΩ / 1.5pF(diferencia) |
||
|
DP3000 |
300 V(100X) |
20MΩ / 1.5pF(diferencia) |
||
|
DP7000 |
700 V(100X) |
60MΩ / 0.78pF(diferencia) |
||
|
DP701 |
150 MHz |
70 V(20X) |
corriente continua：>-80dB |
16MΩ / 1.5pF(diferencia) |
|
DP1501 |
150 V(50X) |
16MΩ / 1.5pF(diferencia) |
||
|
DP3001 |
300 V(100X) |
20MΩ / 1.5pF(diferencia) |
||
|
DP702 |
200 MHz |
70 V(20X) |
corriente continua：>-80dB |
16MΩ / 1.5pF(diferencia) |
|
DP1502 |
150 V(50X) |
16MΩ / 1.5pF(diferencia) |
||
|
DP3002 |
300 V(100X) |
20MΩ / 1.5pF(diferencia) |
||
|
DP703 |
300 MHz |
70 V(20X) |
corriente continua：>-80dB |
16MΩ / 0.5pF(diferencia) |
|
DP1503 |
150 V(50X) |
16MΩ / 0.5pF(diferencia) |
||
|
DP3003 |
300 V(100X) |
20MΩ / 0.5pF(diferencia) |
||
|
DP704 |
400 MHz |
70 V(20X) |
corriente continua：>-80dB |
16MΩ / 0.5pF(diferencia) |
|
DP1504 |
150 V(50X) |
16MΩ / 0.5pF(diferencia) |
||
|
DP3004 |
300 V(100X) |
20MΩ / 0.5pF(diferencia) |
||
|
DP705 |
500 MHz |
70 V(20X) |
corriente continua：>-80dB |
16MΩ / 0.5pF(diferencia) |
|
DP1505 |
150 V(50X) |
16MΩ / 0.5pF(diferencia) |
||
|
DP3005 |
300 V(100X) |
20MΩ / 0.5pF(diferencia) |
* El modelo original DP10007 ha sido actualizado a DP700
* El modelo original DP10013 ha sido actualizado a DP1500
* El modelo original DP20003 ha sido actualizado a DP3000
Nota: Estos modelos no solo han sido mejorados en rendimiento (ver tabla de parámetros para detalles), sino que también tienen un diseño completamente nuevo y una apariencia mejorada, haciéndolos más compactos y exquisitos. Por favor, realice los pedidos según los nuevos modelos al comprar.
