describir:

1. Este módulo es un módulo generador de pulsos, que proporciona señales de control al controlador paso a paso.
Para controlar el motor paso a paso, se proporciona un controlador.

2. Este controlador simple + motor paso a paso + motor paso a paso + fuente de alimentación de CC pueden formar una plataforma de control simple.

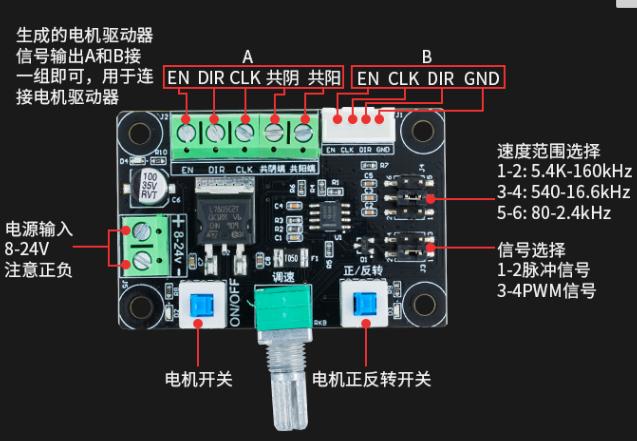

3. El controlador tiene 3 tipos de señales de baja frecuencia: alta 5,4k-160khz, media 540-16,6khz, baja 80-2,4khz, que se pueden utilizar para seleccionar puentes.

4. Puede generar señal de pulso o señal PWM, y se puede seleccionar el puente.

5. Frecuencia de medición: PUL y cátodo común.

Los diferentes controladores paso a paso pueden estar etiquetados con diferentes nombres

EN = ENA = GRATIS Habilitar
PUL = PULS = pulso CLK
DIR = CW = dirección CWW

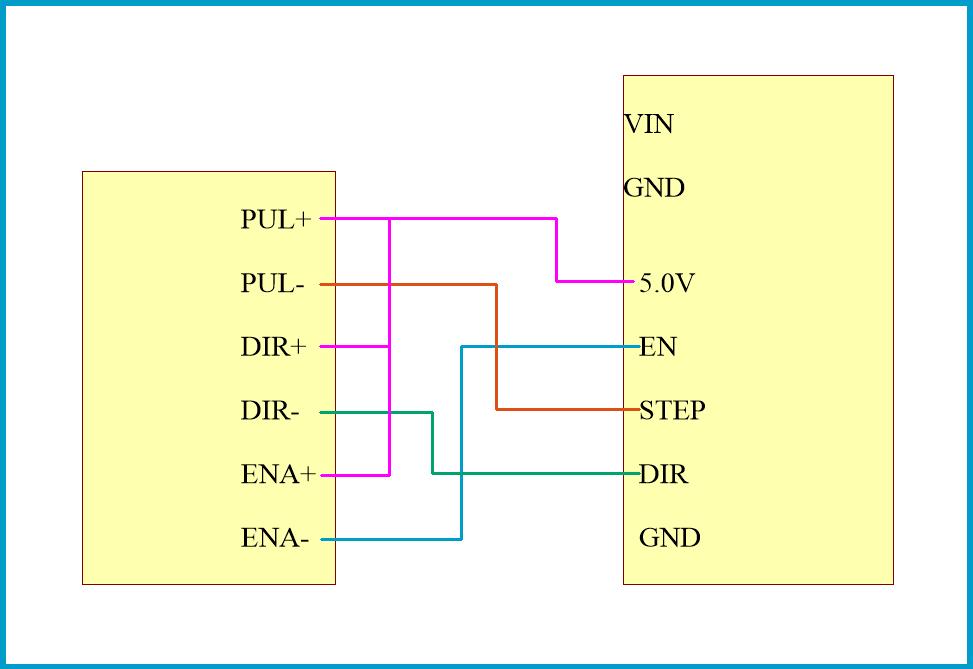

Método de conexión de ánodo común (B)

EN+PUL+DIR+ está conectado a com+.
EN-Connected
PUL conectado a CLK
DIR - conectar a DIR

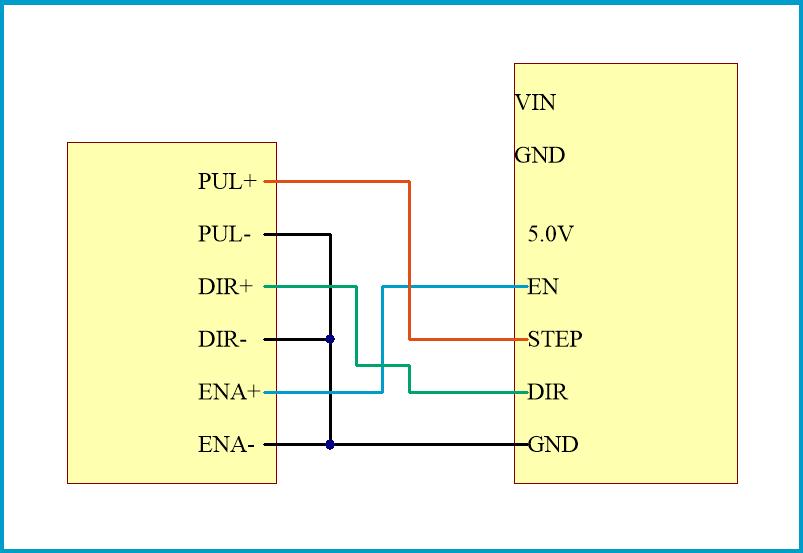

Método de conexión de cátodo común (B)
EN-PUL-DIR-conectar juntos
ES + Enlace ES
PUL+ se conecta a CLK
DIR + conectar DIR
