Esta placa de protección utiliza una batería recargable de polímero de litio para protegerCI / MOSFET；

Características:

1)Circuito de detección de voltaje de alta precisión incorporado;

2)Los terminales conectados al cargador usan dispositivos de alto voltaje；

3)Circuito de detección de sobrecorriente de tres etapas incorporado (sobrecorriente 1, sobrecorriente 2, cortocircuito de carga);

4)aprobarMOSCÚEl tubo puede controlar la carga y descarga de la batería;

5)Bajo consumo de corriente en espera.

Especificaciones del producto:

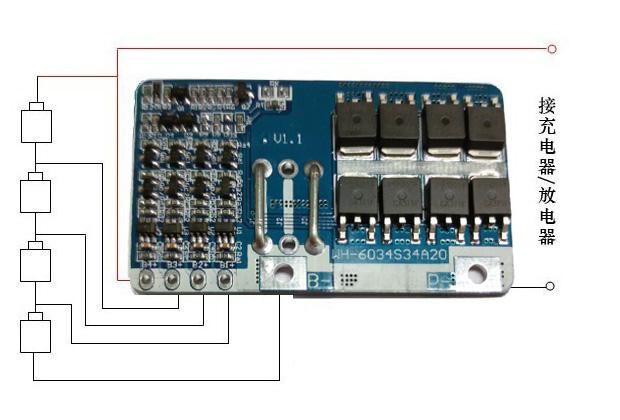

Diagrama de cableado del producto：

Uso del producto:

4 series de níquel-cobalto-manganeso-litio. Óxido de cobalto y litio. Ion de óxido de manganeso y litio. Paquete de baterías recargables.

Paquete de 4 baterías recargables de polímero de litio

Precauciones:

1） Preste atención a las condiciones de voltaje de entrada y salida y corriente de carga, para que el consumo de energía en la placa de protección no exceda el consumo de energía permitido de los parámetros eléctricos;
2） Preste especial atención a que la corriente de carga no puede estar entre la corriente de trabajo continuo y la corriente de protección contra sobrecorriente durante mucho tiempo;

3）Cuando la batería está conectada, es posible que no pueda descargarse. En este caso, conectar el cargador puede restaurar el estado de funcionamiento normal;

4) Si baterías sobrecargadas y baterías sobredescargadas se mezclan y se usan en serie, la placa de protección se sobrecargará y sobredescargará, y la batería no se podrá cargar ni descargar;

5）Aunque esta placa de protección tiene un circuito de protección antiestática incorporado, no la toque con las manos cuando la placa de protección esté funcionando.
