Analizador lógico USB microordenador de un solo chip es adecuado para depuración ARM FPGA sharp 24m muestreo 8 canales

Analizador lógico USB herramienta de depuración MCU ARM FPGA 4M de muestreo 8 canales

Descargar:

Enlace: https://pan.baidu.com/s/1c9lwWDbtJxaJED-kzSbiJg

Código de extracción:5vnr

Descripción del Producto:

Frecuencia de muestreo hasta 24 MHz, hasta 24 MHz. 16 MHz, 12 MHz, 8 MHz, 4 MHz, 2 MHz, 1 MHz, 500 KHz, 250 KHz, 200 KHz, 100 KHz, 50 KHz, 25 KHz;

La frecuencia de muestreo lógica de cada canal es de 24M/s. Generalmente, se aplica alrededor de 10M, lo cual es suficiente para abordar una variedad de problemas;

8 canales;

rango de voltaje:

Rango de voltaje de entrada: -0.5V a 5.25V

Bajo voltaje de entrada: -0.5V a 0.8V

Voltaje de entrada alto: 2.0V a 5.25V

Adecuado para sistemas de 5V, 3.3V, 2.5V, 2.0V. Se puede usar 1.8V pero no se recomienda.

Impedancia de entrada: 1Mohm 10pF (típica, aproximada)

Cristal: +/- 20ppm, 24MHz

Error/Precisión: Medición de ancho de pulso: +/-42ns (24MHz)

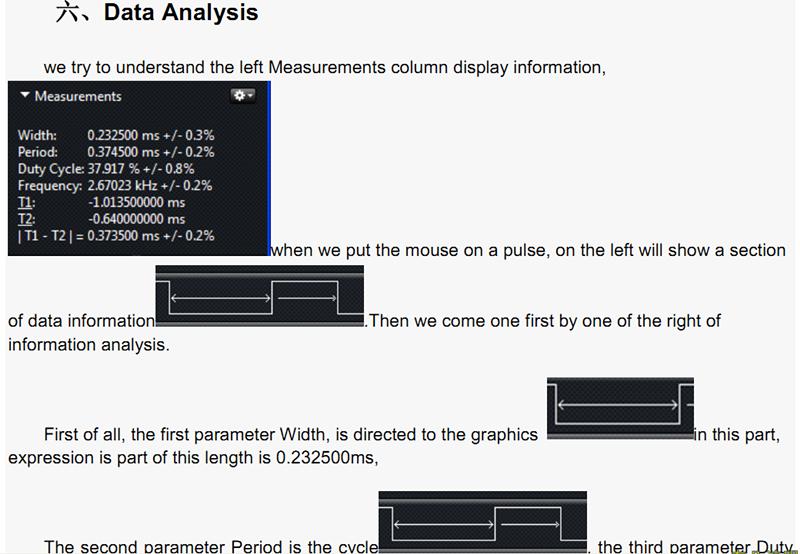

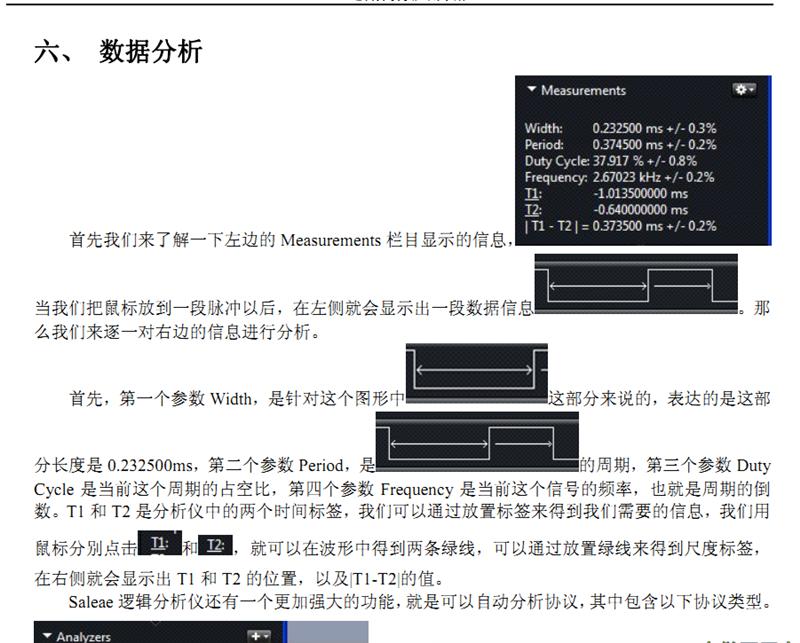

Introducción a la función del software:
