Lm358 Amplificador de Señal Débil Amplificador de Voltaje Módulo Amplificador Operacional Secundario Colector de Señal de Alimentación Única

Enlace: https://pan.baidu.com/s/1GVFaTKOp4CcTAROmRHhe-A Código de extracción: 1fhb

El amplificador operacional secundario con LM358 como núcleo puede amplificar señales CC débiles, como señales de voltaje CC y señales de pulso CC. Puede amplificar señales de nivel milivoltio o incluso más débiles. Hay dos potenciómetros para ajustar el factor de amplificación de una sola etapa de la primera etapa y la segunda etapa respectivamente. Sin embargo, el factor de amplificación total es el producto de los múltiplos de las dos etapas, por lo que el factor de amplificación se ajustará a un valor grande.

(Si el primer nivel se ajusta a 20 veces, y el segundo nivel se ajusta a 100 veces, el aumento total es de 2000 veces)

Nota: Si no nos indica el aumento máximo que requiere, lo enviaremos con el aumento predeterminado de 1000.

Parámetros de la placa:

1. Voltaje de alimentación: fuente de alimentación de 3.5-24V CC

2. Salida de corriente: 15-20MA (no lineal)

3. Salida de voltaje: Salida = señal de voltaje de entrada * factor de amplificación

4. Aumento: Aumento total = aumento del nivel * aumento del segundo nivel

5. Tamaño de la placa: 45.3 mm de largo y 16.2 mm de ancho

6. Gire los dos potenciómetros en la placa en sentido contrario a las agujas del reloj para aumentar el múltiplo.

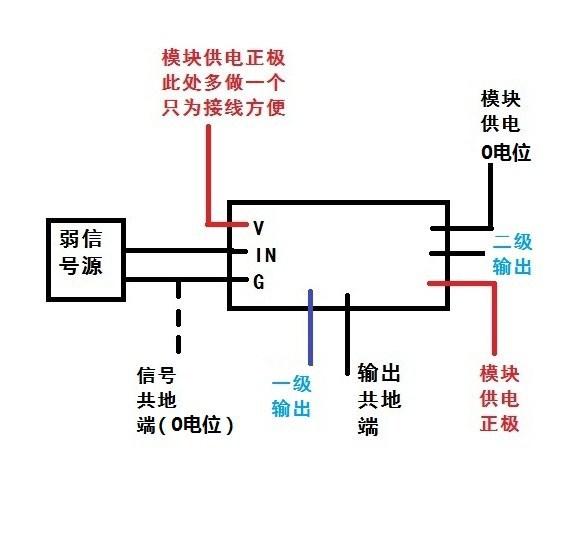

Instrucciones de cableado：
