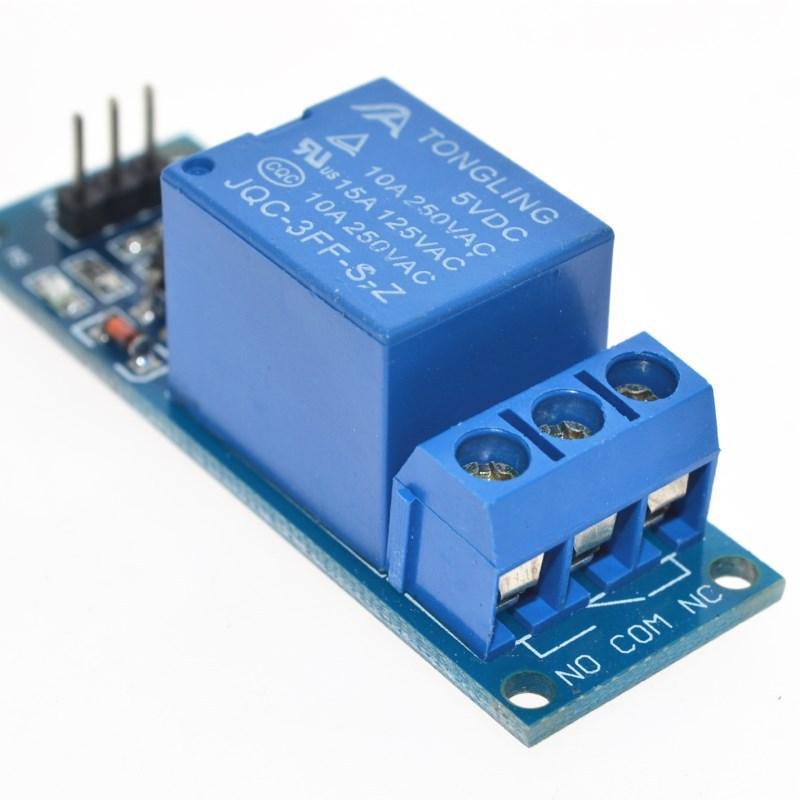

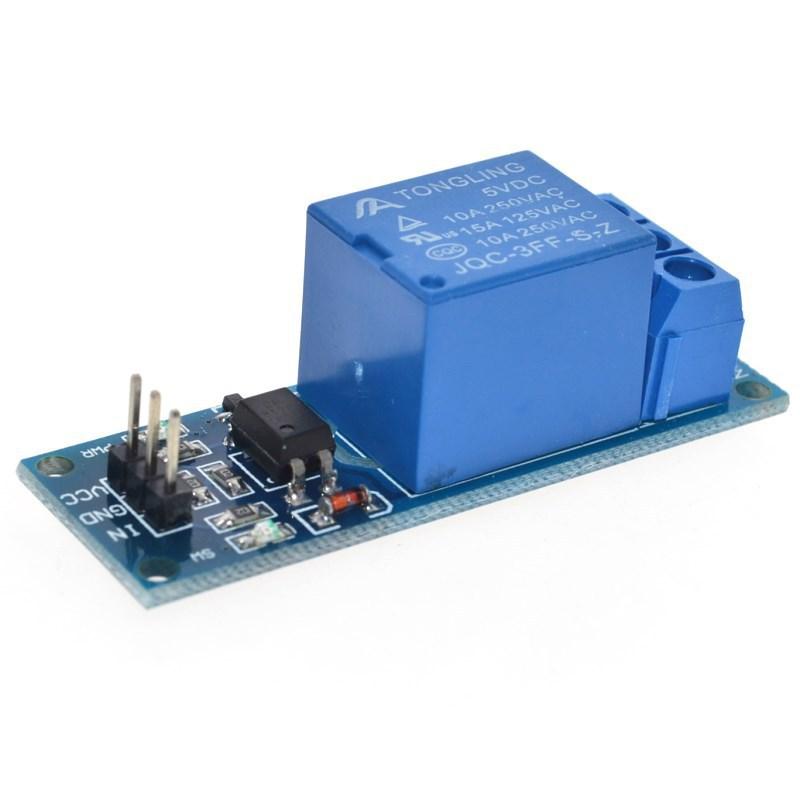

Módulo de Relé de 5V de 1 Vía con Aislamiento por Optoacoplador Relé Tarjeta de Expansión para Microcontrolador Disparo por Nivel Alto

Descripción del Producto:

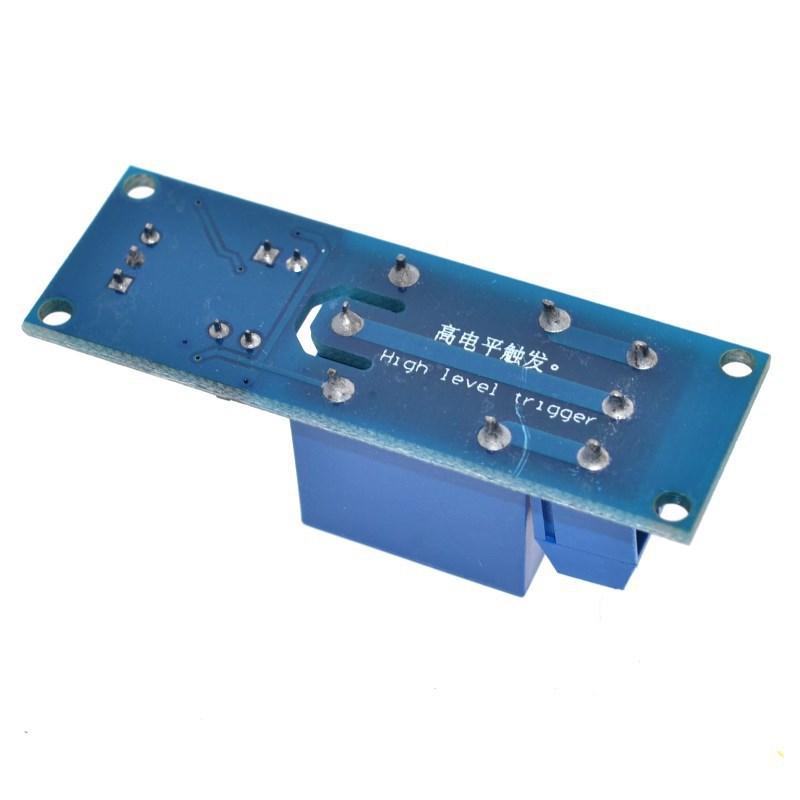

1. Este módulo cumple con los estándares, y hay una ranura de aislamiento entre el área de control y el área de carga;
2. El módulo tiene aislamiento por optoacoplador, lo que hace que el disparo sea más confiable y estable;
3. Diseño de placa de circuito FR-4 de doble cara y producción SMT;
4. Usar control por relé;
5. Con fuente de alimentación e indicación de acción del relé, se ilumina cuando está cerrado y no cuando está desconectado;
6. El terminal de entrada de señal tieneSeñal de alto nivelCuando el terminal común y el terminal normalmente abierto están conectados;
7. Los relés pueden controlar directamente varios dispositivos y cargas;
8. Hay 1 contacto normalmente abierto y 1 contacto normalmente cerrado;
9. El terminal azul KF301 es más conveniente para conectar la línea de control.
10. Tamaño del módulo: 53x18x18.5mm; Peso neto: 16g

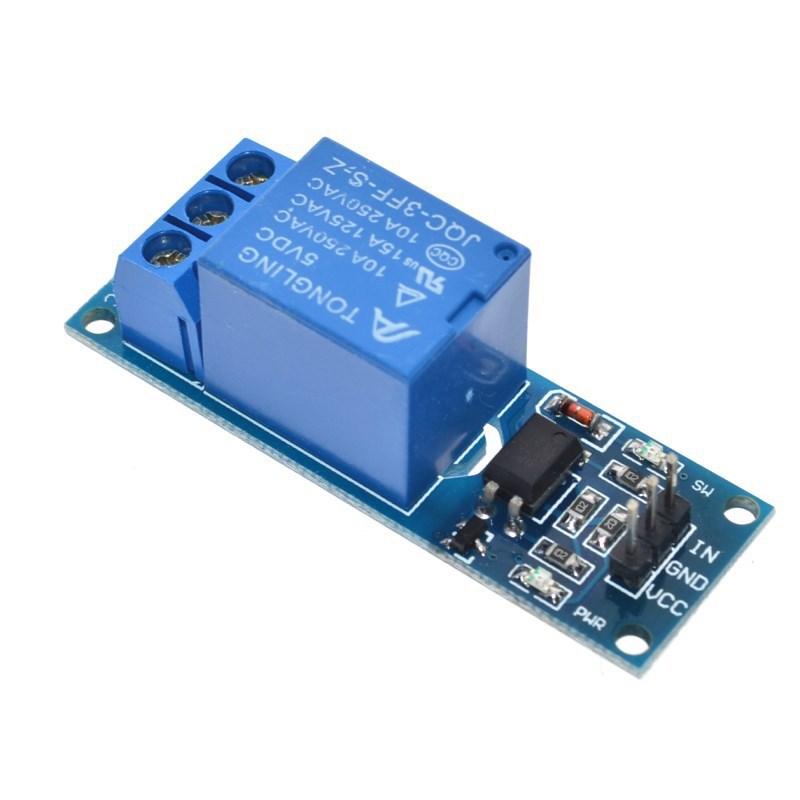

Interfaz del módulo:

VCC: Conectar a la fuente de alimentación positiva (alimentado por el voltaje del relé)
GND: Conectar a la fuente de alimentación negativa
IN: Terminal de disparo de señal del módulo de relé (el disparo de nivel alto es válido)
El significado de nivel alto y nivel bajo:
Disparador de nivel altoSe refiere a un método de disparo en el que el voltaje positivo del terminal VCC se conecta al terminal de disparo. Cuando hay un voltaje positivo o un voltaje de disparo en el terminal de disparo, el relé se energiza.
Disparador de bajo nivelSe refiere a un método de disparo que conecta el voltaje negativo del terminal GND al terminal de disparo. Cuando el terminal de disparo tiene un voltaje de 0V o el voltaje es lo suficientemente bajo para ser disparado, el relé se energiza.

Capacidad de contacto del relé: 250V 10A (CA) o 30V 10A (CC) (teóricamente, la capacidad máxima de carga)

La potencia recomendada para CA es inferior a 1500W, y para CC es inferior a 200W.
