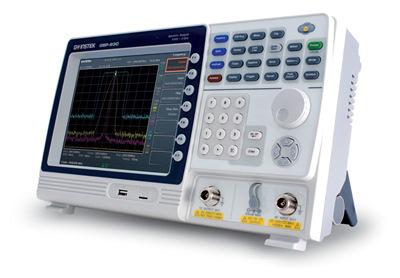

Rango de frecuencia del analizador de espectro GSP-9300 de Taiwán: 9 kHz a 3 GHz

frecuencia

frecuencia

alcance

9 kHz ~ 3,0 GHz

resolución

1 Hz

Fuente de referencia de frecuencia

Cada vez

±(Período de posajuste × tasa de envejecimiento) +Estabilidad ante sobretemperatura+Estabilidad del suministro de voltaje

Tasa de envejecimiento

±2 ppm máx.

Después del ajuste1Año

Estabilidad de frecuencia con respecto a la temperatura

±0,025 ppm

0 ~ 50°C

Estabilidad del suministro de voltaje

±0,02 ppm

Precisión de lectura de frecuencia

Inicio, Detener, Marcar

±(Valor de visualización de frecuencia del marcador × precisión de referencia de frecuencia+10%× Ancho de banda de resolución+Resolución de frecuencia)

Puntos de escaneo

muchos601Puntos, menos6punto

Contador de frecuencia de marca

resolución

1 Hz、10 Hz、100 Hz、1 kHz

Cada vez

±(Valor de visualización de frecuencia del marcador × precisión de referencia de frecuencia+Resolución del contador de frecuencia)

RBW/Span≥0,02; Nivel Mkr a DNL>30 dB

Frecuencia

alcance

0 Hz (intervalo cero), 100 Hz ~ 3 GHz

resolución

1 Hz

Cada vez

±Resolución de frecuencia

RBW:automático

Ruido de fase

El desplazamiento de la señal portadora

Fc = 1 GHz; ancho de banda de banda ancha = 1 kHz, ancho de banda de banda ancha = 10 Hz; Promedio≥40

10 kHz

<-88 dBc/Hz

Valor típico

100 kHz

<-95 dBc/Hz

Valor típico

1 MHz

<-113 dBc/Hz

Valor típico

Ancho de banda de resolución(RBW)filtrar

ancho de banda del filtro

1 Hz ~ 1 MHz，1-3-10Pisando

-3dBancho de banda

200 Hz、9 kHz、120 kHz、1 MHz

-6dBancho de banda

Cada vez

± 8%, ancho de banda de referencia = 1 MHz

Valor indicado

± 5%, ancho de banda de referencia < 1 MHz

Valor indicado

Factor de forma

< 4.5:1

Relaciones de ancho de banda típicas:-60dB:-3dB

Ancho de banda de vídeo(VBW)filtrar

ancho de banda del filtro

1 Hz ~ 1 MHz, 1-3-10Pisando

-3dBancho de banda

*1.Resolución de frecuencia=Frecuencia/(Puntos de escaneo-1)
*2.Las especificaciones típicas en esta hoja de datos se refieren a20~30°C,80%Las máquinas de prueba anteriores95%A nivel de máquina, estas no están dentro de las especificaciones garantizadas
*3.Los valores indicados representan el rendimiento esperado y no son especificaciones garantizadas.

amplitud

Rango de amplitud

Rango de medición

100 kHz ~ 1 MHz

El nivel de ruido promedio se muestra mediante(DANL) ~+18dBm

1 MHz ~ 10 MHz

El nivel de ruido promedio se muestra mediante(DANL) ~+21dBm

10 MHz ~ 3 GHz

El nivel de ruido promedio se muestra mediante(DANL) ~+30dBm

Atenuador

Rango del atenuador de entrada

0 ~ 50 dB，1 dBPisando

Configuración automática o manual

Nivel de entrada

Potencia continua media

≤+33 dBm

Ajuste del atenuador de entrada ≥10 dB

Voltaje de CC

± 50 V

1 dBCompresión de ganancia

La potencia total en la mezcladora de entrada

> 0 dBm

Valor típico;de fc≥50 MHz; Apagar el preamplificador

Potencia total en el preamplificador

> -22 dBm

Valor típico;de fc≥50 MHz; Enciende el preamplificador

Nivel de potencia de la batidora(dBm)= Potencia de entrada(dBm)- Atenuación de entrada(dB)

Muestra el nivel de ruido promedio(DANL)

Apaga el preamplificador

RFAtenuación0 dB；RFConexiones de Entrada50Carga Ω; RBW 10 Hz；VBW 10 HzRango de frecuencia500 Hz ;Nivel de referencia-60 dBm;trayectoriaPromedio ≥40De segunda categoría

9 kHz ~ 100 kHz

< -93 dBm

Valor indicado

100 kHz ~ 1 MHz

< -90 dBm - 3×(f/100 kHz) dB

1 MHz ~ 10 MHz

< -122 dBm

10 MHz ~ 3 GHz

< -122 dBm

Enciende el preamplificador

RFAtenuación0 dB；RFConexiones de Entrada50Carga Ω; RBW 10 Hz；VBW 10 HzRango de frecuencia500 Hz ;Nivel de referencia-60 dBm;trayectoriaPromedio ≥40De segunda categoría

100 kHz ~ 1 MHz

< -108 dBm - 3×(f/100 kHz) dB

Valor indicado

1 MHz ~ 10 MHz

< -142 dBm

10 MHz ~ 3 GHz

< -142 dBm + 3×(f/1 GHz) dB

*4.Muestra la especificación del nivel de ruido promedio sin la especificación de la respuesta al ruido secundario.

Rango de visualización de nivel

escala

logaritmo,Lineal

unidad

dBm, dBmV, dBuV, V, W

Lectura del nivel de marcado

0.01 dB

Escala logarítmica

Nivel de referencia0,01 %

Escala lineal

Modo de visualización de nivel

trayectoria, Topográfico, Espectrograma

soltero/Ventana Dividida

Número de pistas

4

Detector

Pico positivo, pico negativo, muestreo, normal yRMS(No Video)

Se puede configurar por separado bajo diferentes pistas

Función de seguimiento

Claro/Escribir; valor/Mantener; Ver trazado; Vacío; Promedio

Precisión de amplitud

puntaje

frecuencia160MHz, 10kHz RBW, 1kHz VBW,Frecuencia100kHz,Unidades Logarítmicas, 1dB/div,Modo de Detección de Pico, 20~30°C,Señal0 dBm

Apaga el preamplificador

± 0.3 dB

Nivel de referencia0dBm,Atenuación10dB

Enciende el preamplificador

± 0.4 dB

Nivel de referencia-30dBm,Atenuación0 dB

Respuesta de frecuencia

Apaga el preamplificador

Atenuación10 dB, frecuencia de referencia:160 MHz，20~30°C

100 kHz ~ 2.0 GHz

± 0.5 dB

2.0 GHz ~ 3.0 GHz

± 0.7 dB

Enciende el preamplificador

Atenuación0 dB, frecuencia de referencia:160 MHz，20~30°C

1 MHz ~ 2.0 GHz

± 0.6 dB

2.0 GHz ~ 3.0 GHz

± 0.8 dB

Incertidumbre de conmutación de atenuación de entrada

Configuración del atenuador

0 ~ 50 dB，1 dBPisando

incertidumbre

± 0.15 dB

Puntos de referencia:160MHz, 10dBAtenuación

Incertidumbre del cambio de filtro de ancho de banda de resolución

1 Hz ~ 1 MHz

± 0.25 dB

Puntos de referencia:RBW de 10 kHz

Incertidumbre de la medición de nivel

Precisión de amplitud general

± 1.5 dB

20~30°C,frecuencia>1MHz,entrada de señal0a-50dBm,Nivel de referencia0 ~ -50dBm

Atenuación de entrada10dB, RBW 1kHz, VBW 1kHz,Después de la corrección de la señal,Preamplificador Apagado

± 0.5 dB

Valor típico

Respuesta al ruido lateral

Distorsión armónica de segundo orden

Apague el preamplificador; nivel de entrada de señal:-30 dBm, 0 dBAtenuación

+35 dBm

Valor típico; 10 MHz < fc < 775 MHz

+60 dBm

Valor típico; 775 MHz≤fc < 1.5 GHz

Intermodulación de tercer orden

Apague el preamplificador; nivel de entrada de señal:-30 dBm, 0 dBAtenuación

> 1dBm

300 MHz ~ 3 GHz

Ruido lateral relacionado con la entrada

< -60 dBc

señal de entrada-30 dBm,La atenuación es0 dB, 20~30°C

Respuesta residual(interior)

<-90 dBm

Conexiones de Entrada50Carga Ω;RFLa atenuación es0 dB; Apagar el preamplificador

exploración

Tiempo de escaneo

alcance

310 us ~ 1000 s

Frecuencia>0Hz

50 us ~ 1000 s

Frecuencia=0Hz,Resolución temporal=10us

Modo de escaneo

continuo,soltero

fuente de activación

Captura libre; Señal de imagen; Señal externa

Pendiente de disparo

Flanco de señal positivo o negativo

Preamplificador

Rango de frecuencia

1 MHz ~ 3 GHz

El amplificador está integrado de serie

Ganar

18 dB

Valor indicado

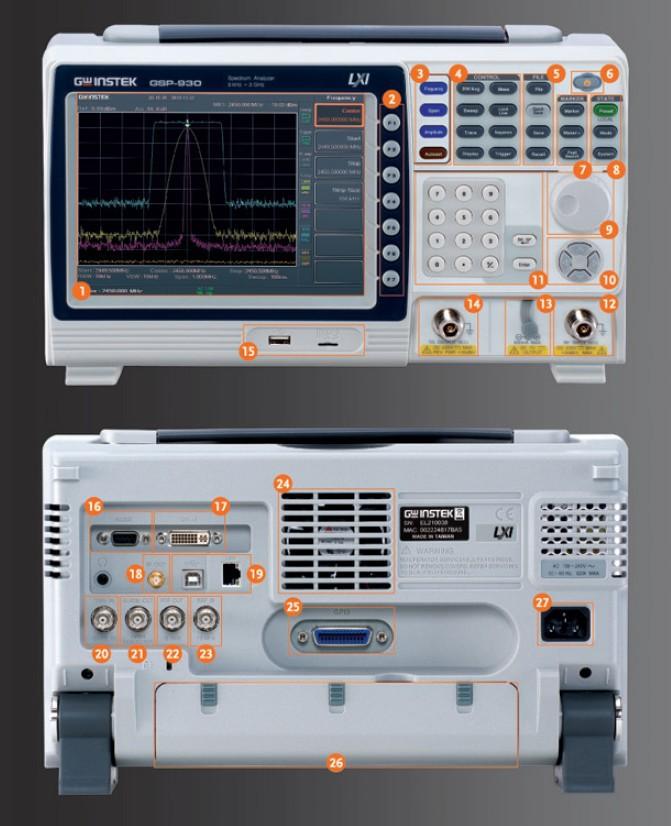

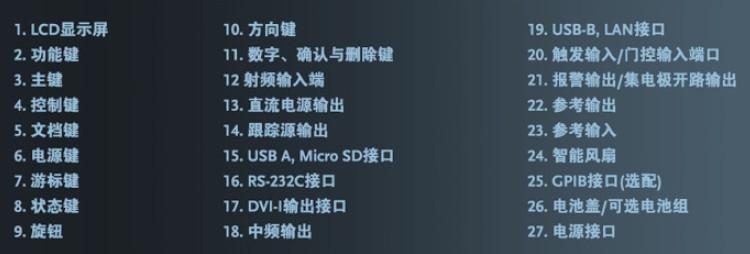

Entrada del panel frontal/producción

RFingresar

Tipo de conector

norteTipo asiento hembra

Impedancia

50Ω,Valor indicado

ROE

<1.6 :1

300kHz ~ 3GHz,Atenuación de entrada ≥10 dB

Fuente de alimentación externa

Tipo de conector

PYMEAsiento Público

Voltaje/actual

CC +7V, 500mA Máx.

Con protección contra cortocircuitos

Host USB

Tipo de conector

AConector de tipo

carta de acuerdo

Versión2.0

Soporte a toda velocidad/alta velocidad/baja velocidad

Micro SDTragamonedas

carta de acuerdo

SD 1.1Versión

Tipos de Tarjetas Soportados

MicroSD, MicroSDHC

32 GB

Entrada del panel trasero/producción

Salida de referencia

Tipo de conector

BNCAsiento de la madre

Valor indicado

Frecuencia de salida

10 MHz

Amplitud de Salida

CMOS de 3.3V

Impedancia de salida

50Ω

Entrada de referencia

Tipo de conector

BNCAsiento de la madre

Frecuencia de referencia de entrada

10 MHz

Amplitud de entrada

-5 dBm ~ +10 dBm

Rango de bloqueo de frecuencia

existir±5ppmLa frecuencia de referencia de entrada a la interna

Salida de alarma

Tipo de conector

BNCAsiento de la madre

Control de colector abierto

Entrada de disparo/Entrada de escaneo de puerta

Tipo de conector

BNCAsiento de la madre

Amplitud de entrada

CMOS de 3.3V

cambiar

Cambio automático

LAN (TCP/IP)interfaz

Tipo de conector

RJ-45

estándar

10Base-T; 100Base-Tx; Auto-MDIX

Dispositivo USB

Tipo de conector

BConector de tipo

Solo apto para control remoto,apoyoUSB TMC

carta de acuerdo

Versión2.0

Soporte a toda velocidad/alta velocidad

Salida SI

Tipo de conector

SMAAsiento de la madre

impedancia

50Ohm

Valor indicado

Frecuencia SI

886 MHz

Valor indicado

Nivel de salida

-25 dBm

10dBAtenuación, RFingresar:0dBm@1GHz

Salida de auriculares

Tipo de conector

3,5 mmRanura estéreo,Operación mono con cable

Salida de Pantalla

Tipo de conector

DVI-IConector(Integración de analógico y digital),Enlace Único

Usar convertidor compatible conVGAoHDMIestándar

RS-232interfaz

Tipo de conector

D-sub de 9 pinesAsiento de la madre

Tx,Rx,RTS,CTS

GPIBinterfaz(Opcional)

Tipo de conector

IEEE-488Conector de bus

C.A.entrada de potencia

fuente de alimentación

CA 100 V~ 240 V, 50 / 60 Hz

Selección automática de marchas

Módulo de batería(Opcional)

Módulo de batería

6 celdas,Batería de litio recargable, 3S2P

ajustarse aUN38.3especificación

Voltaje

corriente continua10,8 V

capacidad

5200 mAh / 56Wh

Especificaciones generales

Almacenamiento interno de datos

Incorporado16 MB

Consumo de energía

<65 W

rango de temperatura

+5°C ~ +45 °C

rango de operación

-20°C ~ + 70 °C

Rango de almacenamiento

peso

4.5 kg (9.9 lb)

Incluyendo todas las opciones
(Básico+Rastreador de Señales+GPIBinterfaz+Módulo de batería)

tamaño

210 x 350 x 100 (mm)

Aproximadamente

8.3 x 13.8 x 3.9 (pulgadas)

Generador de seguimiento(Opcional)

Rango de frecuencia de salida

100 kHz a 3 GHz

Rango de nivel de potencia de salida

-50 dBma0 dBm,por0.5 dBAjustar para unidades

Exactitud

± 0.5 dB

Puntos de referencia:160MHz, -10dBm, 10dBAtenuación, 20llegar30Cada vezdo

Planitud de salida

Puntos de referencia160MHz, -10dBm

100 kHz a 2 GHz

± 1.5 dB

2 GHz a 3 GHz

± 2.0 dB

Inexactitud en el cambio de nivel de salida

± 0.8 dB

Puntos de referencia-10 dBm

armónico

< -30 dBc

Valor típico,Nivel de salida-10 dBm

Voltaje inverso

+30dBm

Tipo de conector

norteTipo asiento hembra

impedancia

50Ohm

Valor indicado

producciónVSRW

< 1.6:1

300 kHzllegar3 GHz, atenuador de entrada:≥12 dB

5.Cuando se inicia el generador de seguimiento, elEl filtro de ancho de banda de resolución es10kHz

RFSensores de Potencia(Opcional)

tipo

Detección de potencia promedio

modelo: PWS-06

Interfaz de conexión

A través deUSBConectarse aGSP-9300panel frontal

ingresarROE

1.1: 1

1.3: 1

Valor típico

valor

Rango de frecuencia de entrada

1 a 6200 MHz

Puntos de referencia-10 dBm

Rango de detección de potencia

-32 a +20 dBm

Valor típico,Nivel de salida-10 dBm

Potencia de daño de entrada

≦ 27 dBm

Incertidumbre de Medición de Potencia@25Cada vezdo

30 dBm a +5 dBm:

1 MHz a 3 GHz:±0.10 dBValor típico

3 GHz a 6 GHz:±0.15 dBValor típico

+5 dBm a +12 dBm:

1 MHz a 3 GHz:±0.15 dBValor típico

3 GHz a 6 GHz:±0.15 dBValor típico

+12 dBm a +20 dBm:

1 MHz a 3 GHz:±0.20 dBValor típico

3 GHz a 6 GHz:±0.20 dBValor típico

±0.30 dBvalor

±0.30 dBvalor

±0.30 dBvalor

±0.30 dBvalor

±0.40 dBvalor

±0.40 dBvalor

Incertidumbre de Medición de Potencia@ 0llegar25Cada vezdo

-30 dBm a +5 dBm:

1 MHz a 3 GHz:±0.25 dBValor típico

3 GHz a 6 GHz:±0.25 dBValor típico

+5 dBm a +12 dBm:

1 MHz a 3 GHz:±0.20 dBValor típico

3 GHz a 6 GHz:±0.20 dBValor típico

+12 dBm a +20 dBm:

1 MHz a 3 GHz:±0.35 dBValor típico

3 GHz a 6 GHz:±0.30 dBValor típico

linealidad@ 25°C

±3 %

Medición de la velocidad

100 msEn modo de bajo ruido

30 msEn modo rápido

Valor típico
