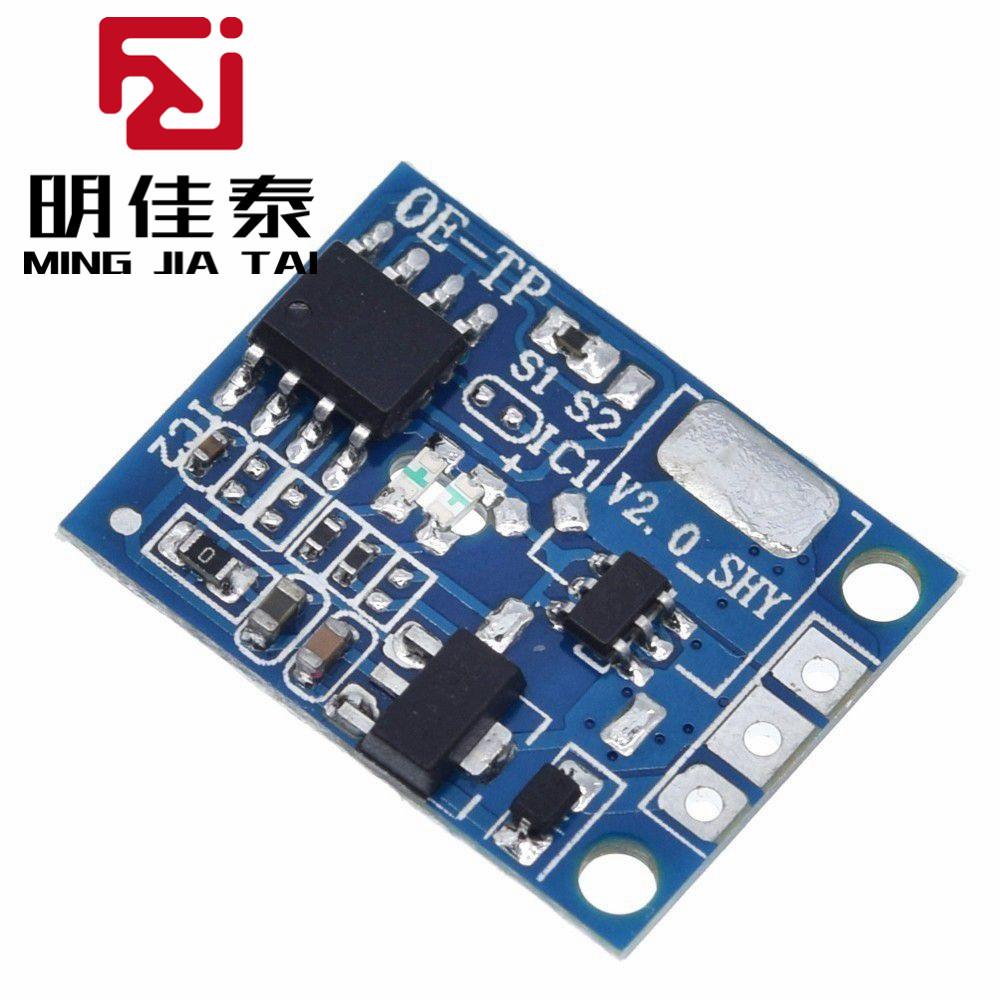

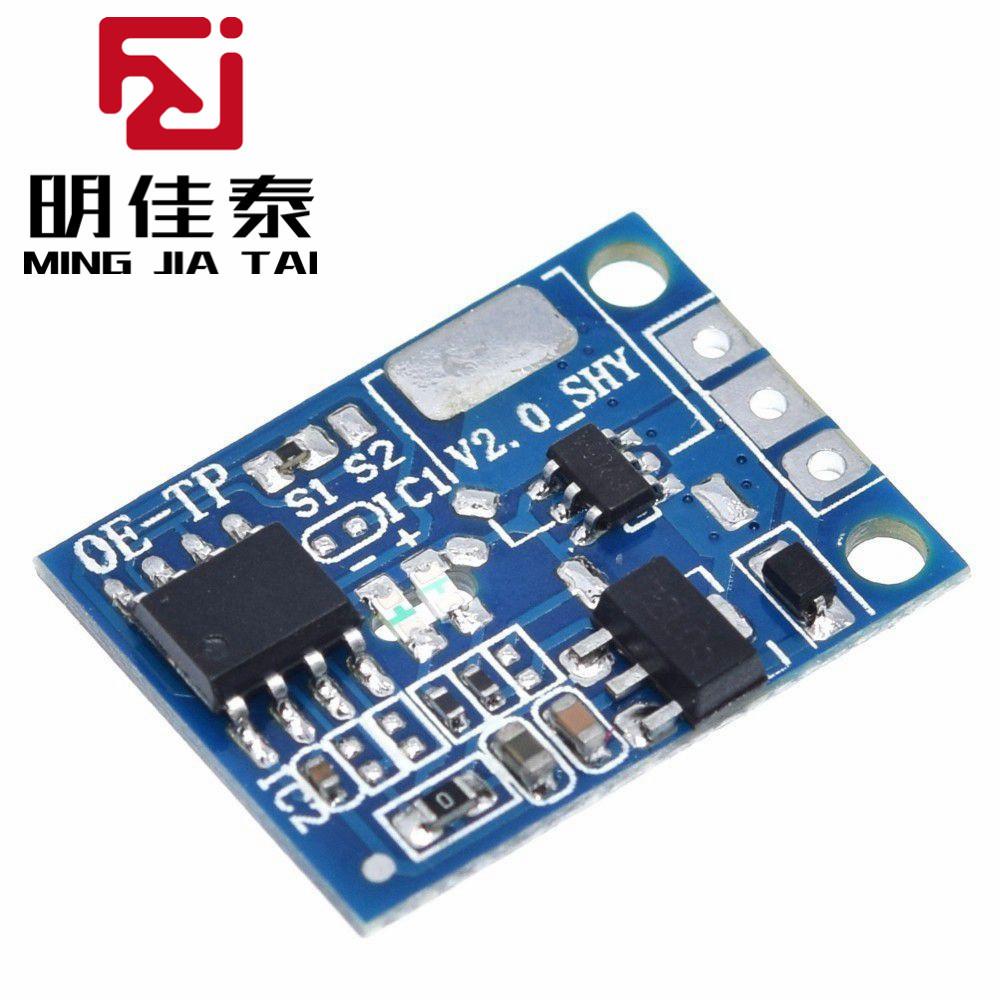

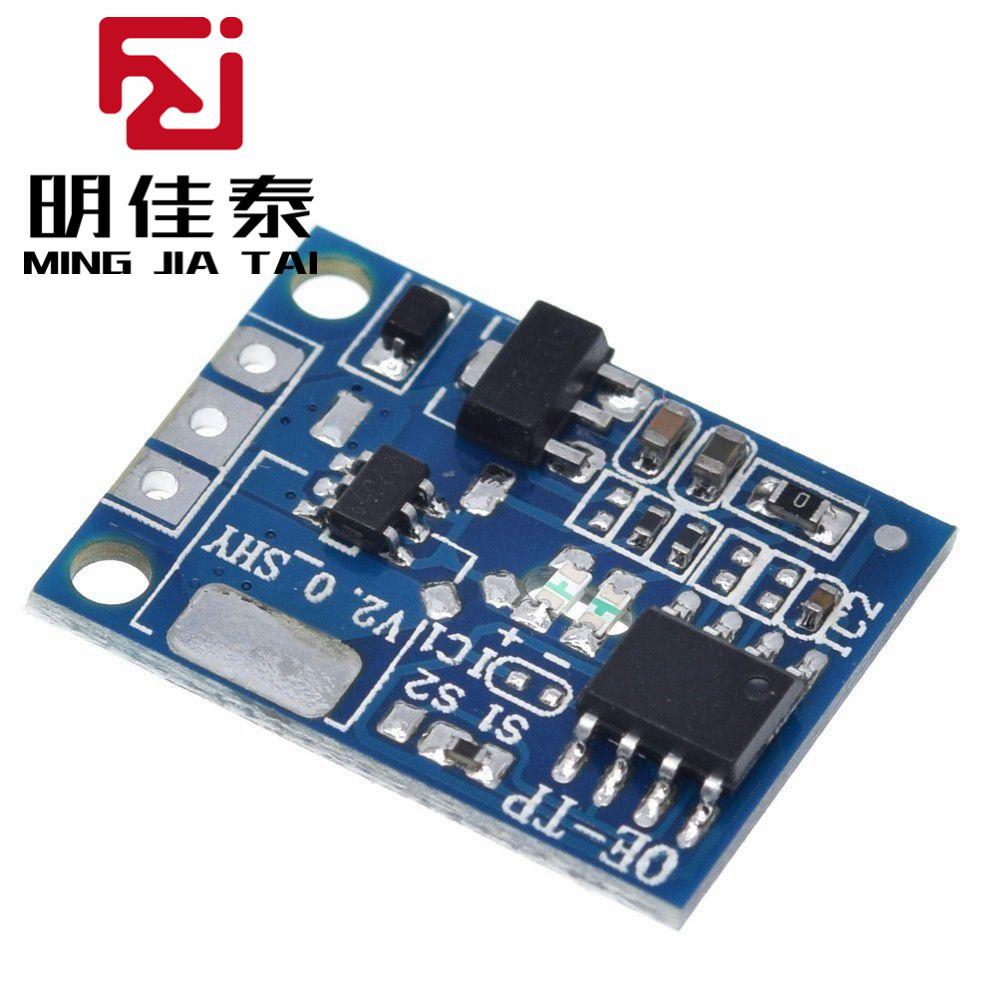

Parámetros detallados del producto
Nombre del producto: Módulo de atenuación táctil (interruptor táctil)
Especificaciones: Atenuación OE-TP (10A)
Rango de suministro de energía: CC 5-20V, se recomienda suministro de energía de 12V
Corriente de salida: Corriente de sumidero MÁX: 10A, operación recomendada 3A
Función de protección: protección contra conexión inversa de alimentación
Indicación de inducción: luz roja encendida cuando hay salida
Modo de trabajo: configurable. (Por defecto: con memoria, nota, atenuación, atenuación continua) Distancia táctil
Distancia táctil: menos de 6 mm (acrílico de vidrio)
Corriente quiescente: menos de 5mA
Temperatura de trabajo: -40-85°C
Dimensiones: 20x15x2mm
Peso neto: 1.5 g
Nota: Otras superficies de cerámica, plástico, madera y otros medios, espesor inferior a 3 mm
| S1 | S2 | Modo de funcionamiento | IC2 | Sensibilidad |
| Sin soldadura | Sin soldadura | Sin memoria, atenuación continua | 5-30NF | Cu mayor valor, mejor es la sensibilidad |
| Sin soldadura | soldadura | Sin memoria, se ilumina y atenúa gradualmente, atenuación continua | 5-30NF | Cu mayor valor, mejor es la sensibilidad |
| soldadura | Sin soldadura | Con memoria, gradualmente más brillante y más oscuro, atenuación continua | 5-30NF | Cu mayor valor, mejor es la sensibilidad |
| soldadura | soldadura | Atenuación de tres niveles: bajo->medio->alto->apagado | 30NF | Capacitancia predeterminada |
Modo de memoria: El último brillo del módulo se establece como el brillo predeterminado cuando se enciende. El valor predeterminado se perderá cuando el sistema se apague.
Atenuar y aclarar gradualmente: El brillo de la luz cambia gradualmente al brillo establecido cuando se enciende, y se apaga gradualmente cuando se apaga.
Brillante y tenue: Al encender la luz, el brillo de la luz se establece directamente, y al apagar la luz, la luz se apaga directamente
Presión táctil larga: realiza atenuación continua. Presione el tacto una vez, el brillo de la luz aumenta gradualmente, y el brillo de la luz se detiene en el brillo en el momento de la liberación. Presione el tacto nuevamente, el brillo de la luz disminuye gradualmente, y el brillo de la luz se detiene en el brillo en el momento de la liberación. Es adecuado para regulación de velocidad de motor, regulación de voltaje de salida y otras ocasiones.
Método de cableado de ánodo común:
Por ejemplo, para controlar una tira de luz de 12V: Conecte la fuente de alimentación positiva de 12V al VCC del módulo y la fuente de alimentación negativa de 12V al GND del módulo. Conecte la tira de luz controlada al VCC del módulo y la fuente de alimentación negativa de 12V al OUT del módulo. Después de encender, puede controlar la tira de luz tocando el módulo con el dedo.Mantenga presionado el tacto para ajustar el brillo de la luz。
Por ejemplo, para controlar la velocidad de un motor de 12V: el terminal positivo de la fuente de alimentación de 12V se conecta al VCC del módulo y el terminal negativo se conecta al GND del módulo. El terminal positivo del motor controlado se conecta al VCC del módulo y el terminal negativo se conecta al OUT del módulo. Después de encender la alimentación, el motor se puede controlar tocando el módulo con el dedo.Presione prolongadamente la pantalla táctil para controlar la velocidad del motor。
interfaz de control: Hay 3 pines en total (VCC, GND, OUT), VCC es la fuente de alimentación, GND es la tierra y OUT es el pin de salida de señal digital;
Luz indicadora LED: La luz verde (azul) está encendida cuando la alimentación está encendida, y la luz roja está encendida cuando la salida del sensor táctil está activada.

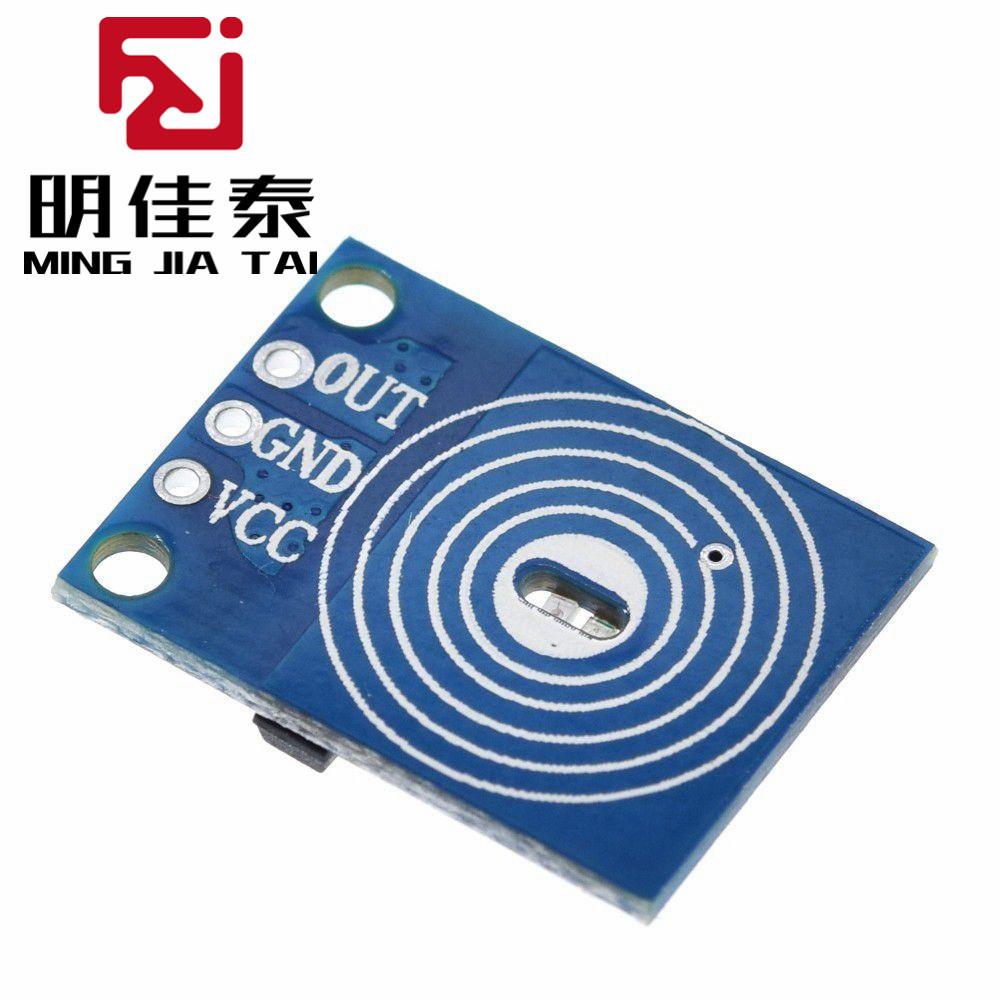

Área táctil: El área interior del icono se asemeja a una huella dactilar y se puede activar tocándola ligeramente con el dedo.
Orificio de posicionamiento: 2 orificios de posicionamiento para tornillos M2 con un diámetro de orificio de 2 mm, lo que facilita la instalación y el posicionamiento del módulo y permite la combinación entre módulos
Aplicación: Barra de luz de 12V (LED) ajuste de brillo control táctil. Control de velocidad de motor CC de 5-20V.
