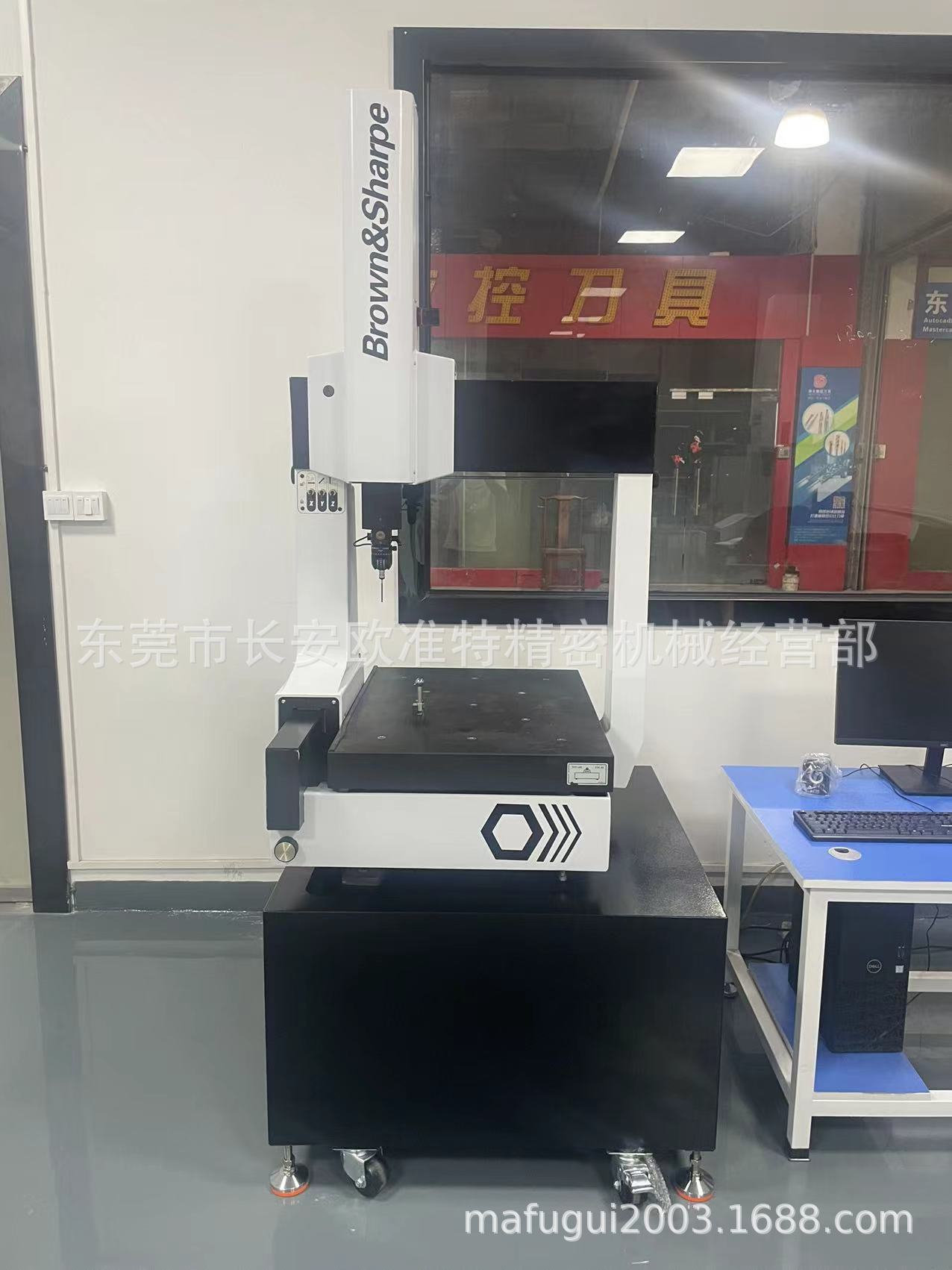

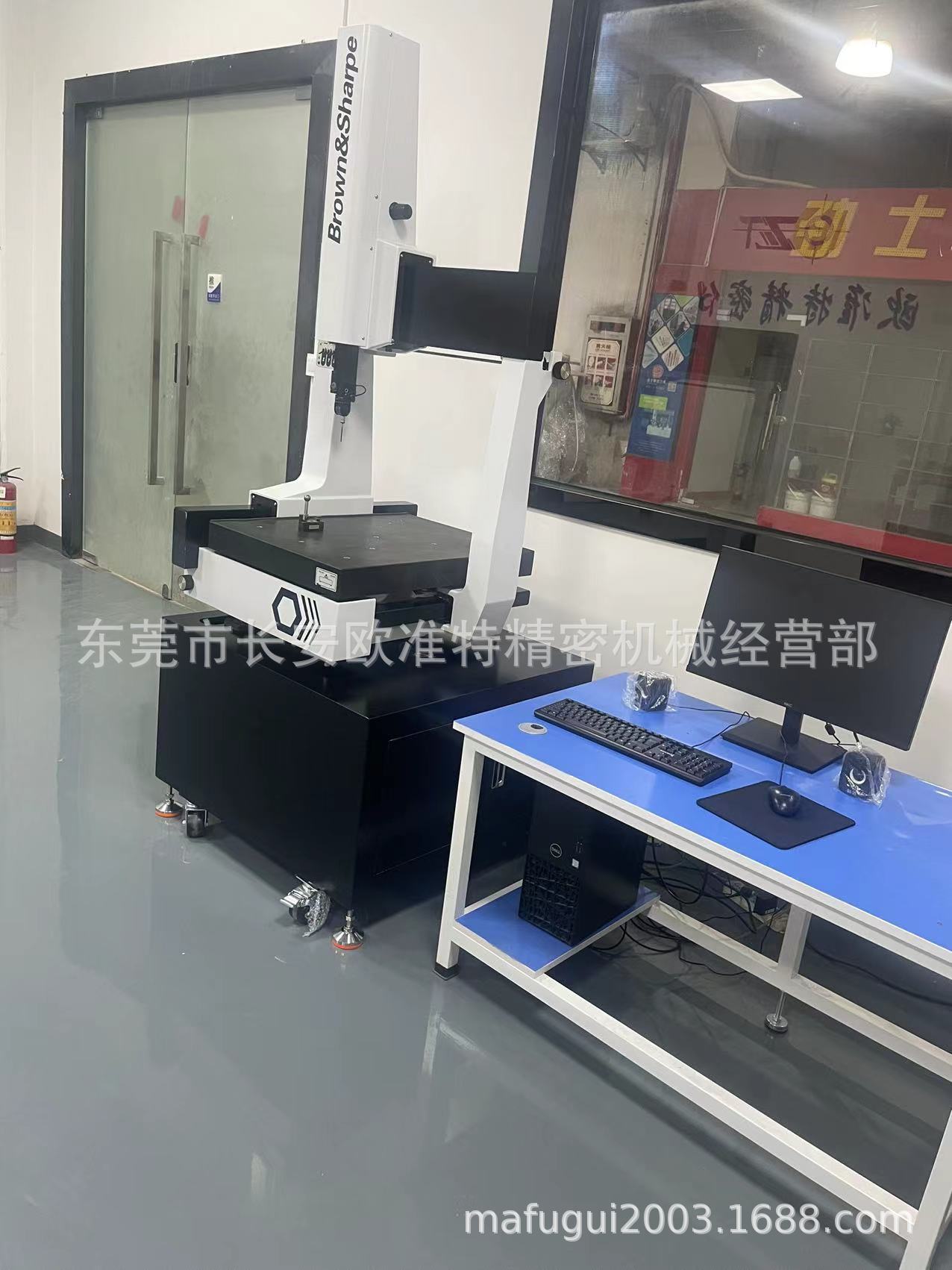

Máquina de Medición Manual de Tres Ejes Dongguan Dalang Qianhao Brown&Sharpe, Máquina de Medición Manual de Tres Coordenadas, Inspección y Certificación de Fábrica, Aceptando Pedidos
Cantidad
Productos similares a un precio más bajo
◆ Sistema de control IDC-Ⅰ construido profesionalmente
◆ Software PC-DMIS BASIC (/PC-DMIS PREMIUM)
◆ Aleación de aluminio de aviación anodizada en superficie
◆ Utilice cojinetes de aire autolimpiables de alta precisión
◆ Instale la regla de rejilla europea importada de alta precisión
◆Adopta tecnología de viga triangular
Características principales de la máquina de medición por coordenadas Croma:
La viga transversal y el eje Z están hechos de aleación de aluminio de aviación anodizado, que tiene buena resistencia a la temperatura; también reduce la masa de las piezas móviles y reduce la inercia de la máquina de medición cuando funciona a alta velocidad.
Los rieles guía de tres ejes utilizan todos cojinetes de aire autolimpiantes de alta precisión, lo que hace que el movimiento sea más suave y los rieles guía menos propensos al desgaste.
Los tres ejes utilizan reglas de rejilla europeas importadas de alta precisión, y la resolución del sistema puede alcanzar los 0.078 µm; al mismo tiempo, un extremo está fijo y el otro es retráctil libremente, lo que reduce la deformación de la regla de rejilla.
El eje Y adopta un riel guía de cola de milano integral, que elimina eficazmente la torsión del movimiento mientras reduce el peso de la máquina, asegurando la precisión y estabilidad de la medición. Cada eje de movimiento adopta un servomotor DC para garantizar un movimiento suave y preciso.
La dirección X adopta tecnología de viga triangular, que es más baja, tiene una mejor relación masa-rigidez y el movimiento es más confiable en comparación con las vigas rectangulares y las vigas transversales.
PC-DMIS BASIC (/PC-DMIS PREMIUM), potente, fácil de aprender
El sistema de control IDC-Ⅰ especialmente diseñado por Hexagon para Croma mejora el rendimiento dinámico y la precisión de medición de la máquina.
Parámetros técnicos de la máquina de medición por coordenadas Croma:
modelo
Croma564
Croma686
Croma6106
Croma8106
Croma8126
Carrera (mm)
Eje X
500
600
600
800
800
Eje Y
600
800
1000
1000
1200
Eje Z
400
600
600
600
600
Tamaño del host (mm)
Yo
1535
1735
1935
1935
2135
Yo
1050
1150
1150
1350
1350
H
2247
2647
2647
2729
2729
Capacidad de carga (kg)
300
350
350
500
500
Peso del huésped (kg)
590
790
990
1090
1290
Índice de precisión
2.8+L/300
3+L/300
3.5+L/300
