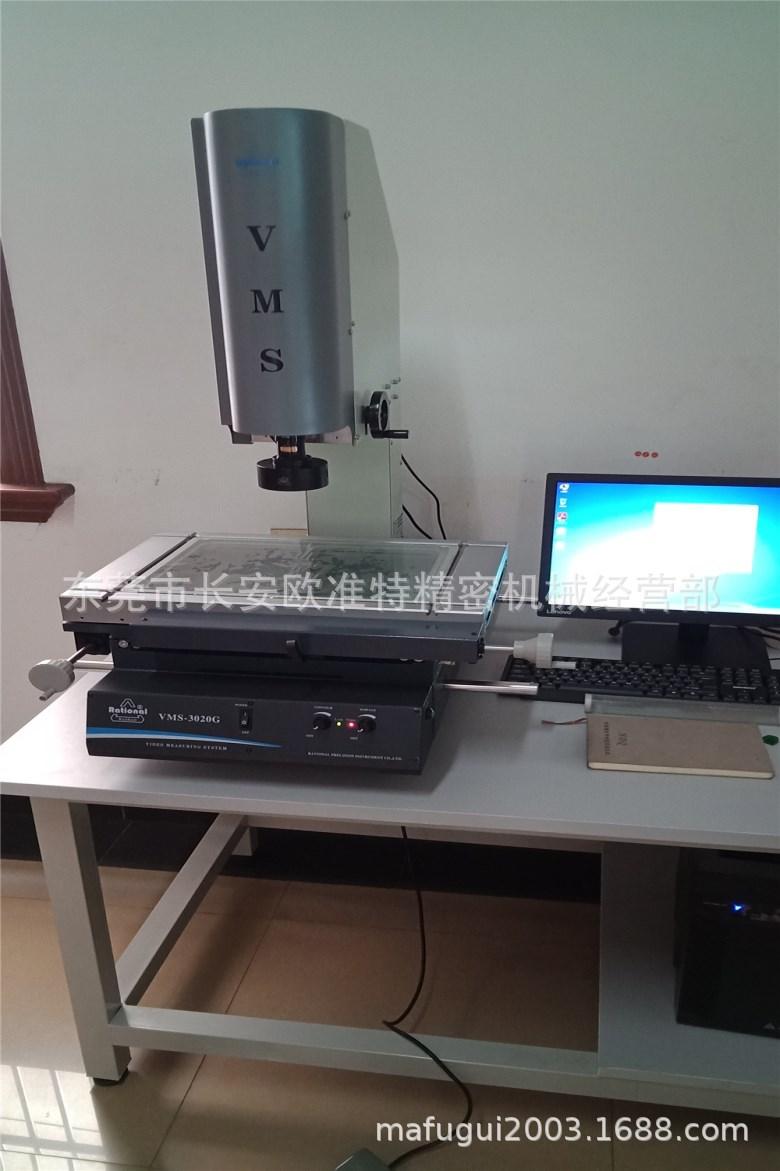

Wanhao VMS-1510G VMS-2010G VMS-2515G Manual Imagen Segunda Dimensión
Uso del producto:
Es adecuado para todos los campos de aplicación con el propósito de medición de coordenadas bidimensionales, y es ampliamente utilizado en maquinaria, electrónica, instrumentos, plásticos y otras industrias.
Puntos del producto:
1. Diversas formas de fuentes de luz para satisfacer diversos requisitos de medición;
2. Múltiples funciones de procesamiento, visualización, entrada y salida de datos;
3. La función de alineación de la pieza de trabajo es práctica;
4. La tecnología de puntero láser facilita el enfoque y el posicionamiento;
5. El pedal funciona con el software para facilitar la operación.
Especificaciones técnicas:
|
trabajar hacer torre |
modelo | VMS-1510G/VMS-1510F | VMS-2010G/VMS-2010F | VMS-2515G/VMS-2515F | VMS-3020G/VMS-3020F | VMS-4030G/VMS-4030F |
| Tamaño de la mesa de metal (mm) | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 | |
| Recorrido del movimiento (mm) | 150×100 | 200×100 | 250×150 | 300×200 | 400×300 | |
| Carrera hacia abajo del eje Z (mm) | 200 (hasta 400 para pedidos especiales) | |||||
| Error de consistencia de origen de la sección transversal (μm) | Tipo G: E≤30 (carrera de descenso del eje Z cada 100 mm); Tipo F: E0≤20 (carrera de caída del eje Z cada 100 mm) | |||||
| Resolución de visualización digital X, Y, Z: 0.5μm Error de indicación de coordenadas X, Y: (2.5+L/100)μm (L es la longitud medida, unidad: mm) | ||||||
|
Sombra imagen sistema sistema |
Tipo F | Tipo G | ||||
| Cámara CCD a color de 1/2" | Cámara CCD en color de 1/3” | |||||
| Aumento de la lente con zoom: 0,7X ~ 4,5X | Aumento de la lente con zoom: 0,7X ~ 4,5X | |||||
| Ampliación de vídeo: 20~128X | Ampliación de vídeo: 26,6 ~ 171X | |||||
| Campo de visión del objeto: 11,1 mm ~ 1,7 m | Campo de visión del objeto: 8,1 mm ~ 1,3 m | |||||
| Tanto la fuente de luz de superficie como la fuente de luz de transmisión utilizan LED y el brillo es ajustable. | ||||||
Tabla de colocación recomendada Requisito de carga ≥ 350 KG Dimensiones (largo × ancho ×) 1000 × 600 × 500 (mm)
