Extractor Original Importado Ott-Jakob Garra Extractora Ott-Sk50 Extractor de Eje Principal Garra 95.101.297.3.2

110 días
$58.431 pedido mín (3 uds)

Cantidad

95.101.297.3.2
Especificaciones del producto
Marca
OTT-JAKOB
Modelo
Ott pull claw
Presupuesto
95.101.297.3.2
Amable
Chuck
Marca
OTT-JAKOB
Modelo
Ott pull claw
Presupuesto
95.101.297.3.2
Amable
Chuck
Marca
OTT-JAKOB
Modelo
Ott pull claw
Presupuesto
95.101.297.3.2
Amable
Chuck
Detalles del producto
El texto en las imágenes se puede traducir

QQ截图20170105093204



Los productos principales del Agente General OTT-JAKOB China incluyen: pinzas de sujeción retráctiles, juntas rotativas, mecanismos de retracción de husillo, etc. La serie de pinzas de sujeción retráctiles para husillo SK se divide en: tamaños estándar SK30, SK40, SK50 y SK60 con pinzas de ángulo de cono grande para portaherramientas. Su característica es que el contorno interior del husillo es uniforme, independientemente del estándar específico. Por lo tanto, los fabricantes de máquinas herramienta y husillos pueden entregar productos según las necesidades del cliente sin realizar ningún cambio en el diseño del husillo.



Las pinzas de tiro HSK de OTT-JAKOB se dividen en: categorías K, B, C, BK. El sistema de dispositivo de tiro HSK tiene la misma estructura modular, pero difiere de los cabezales de tiro de potencia SK. Consiste en un dispositivo portapinzas HSK y un cabezal de tiro sin mecanismo de amplificación de fuerza.



El extractor de husillo tipo K HSK es la solución más rentable de la serie OTT-JAKOB. Como modelo básico robusto y duradero, este tipo es particularmente adecuado para aplicaciones estándar. El recubrimiento de alta calidad garantiza una larga vida útil.



El extractor de husillo HSK tipo B fue desarrollado para los requisitos especiales de la industria automotriz. Este dispositivo de sujeción de alto rendimiento puede satisfacer las necesidades de cambios de herramienta más rápidos y frecuentes. La guía forzada asegura que el extractor pueda realizar un desplazamiento paralelo incluso bajo las condiciones de aplicación más exigentes. El recubrimiento DLC optimizado asegura una larga vida útil. Al mismo tiempo, se reduce la fricción, logrando así una mayor relación de transmisión.



El portaherramientas HSK tipo C puede lograr tiempos de cambio de herramienta extremadamente cortos. La función de soporte integrada puede reducir el tiempo de espera durante los cambios de herramienta. Nuestro optimizado recubrimiento DLC de alta calidad también garantiza una resistencia al desgaste duradera.



Basado en el portabrocas de pinza de tiro tipo B HSK, este dispositivo de sujeción proporciona una mayor relación de transmisión para el mismo perfil interno.



Para el tipo BK, a fin de lograr la menor longitud de husillo posible, podemos ofrecerle versiones más cortas de muchos dispositivos de sujeción tipo B.



En comparación con los extractores de husillo de la serie SK, las ventajas de los extractores de husillo de la serie HSK son: menor fuerza de liberación en un diseño compacto, lo que resulta en una menor carga sobre los rodamientos del husillo y permite el uso de dispositivos de liberación más pequeños. Debido a su menor masa, se pueden equilibrar fácilmente. La función de autobloqueo previene eficazmente la corrosión por fricción y los daños por vibración en el cono del husillo. El contorno universal, gracias al contorno interno universal del husillo desarrollado por OTT-JAKOB, hace posible utilizar diferentes herramientas estándar en el mismo husillo. El contorno universal es compatible con todos los estándares de herramientas comunes.

OTT展台



Garra de husillo OTT-JAKOB SK40 de cuatro pétalos:



95.101.288.3.2/SK40-A1-1-M14*1.5-A=0.65



95.101.744.3.2/SK40-M14*1.5-A=1.35



95.101.216.3.2、95.101.223.3.2



95.101.684.3.2、95.101.570.3.2



95.101.287.3.2、95.101.233.3.2



95.101.290.3.2、95.101.295.3.2



95.101.685.3.2、95.101.569.3.2



95.101.486.3.2/SK40-F1-2-M14*1.5-A=0.65



95.101.687.3.2、95.101.686.3.2



Garra de tracción para husillo OTT-JAKOB SK50:



95.101.297.3.2/SK50-A1-2-M16*1.5-A=1.0



95.101.356.3.2/SK50-A1-4-M16.1.5-A=1.0



95.101.298.3.2, 95.101.540.3.2, 95.101.337.9.2, 95.101.386.3.2



95.101.306.3.2/SK50-C1-2-M16*1.5-A=1.0



95.101.522.3.2, 95.101.668.3.2, 95.101.385.3.2, 95.101.476.3.2



95.101.506.3.2/SK50-F1-2-M16*1.5-A=1.0



95.101.360.2.2/UNIDAD HIDRÁULICA DE DESBLOQUEO LE95-H23



95.101.650.2.2/LE95-H23-LZ



95.101.840.2.2/UNIDAD DE DESBLOQUEO LE102-H23-B



95.102.071.1.0/TENSOR DE MONTAJE IS-60-SO-1-O-0000-0663.0



95.101.611.2.2VO1/2KA-R-M42*1.5-I-SR90/150/1



95.101.690.3.2V03/LE95F-H13-B

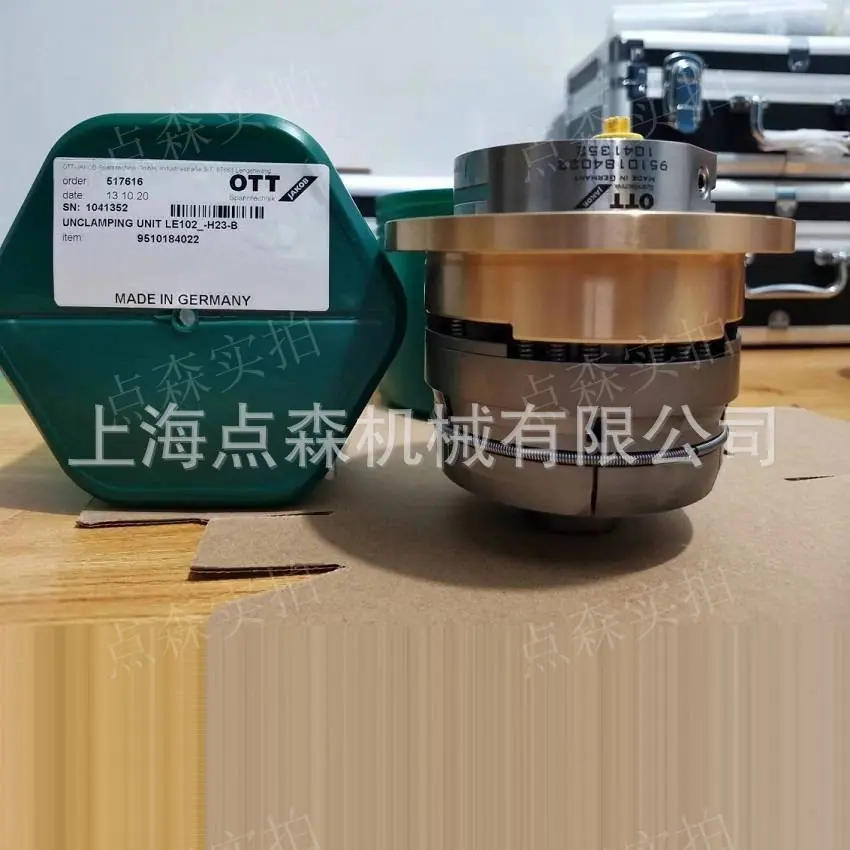

9510184022.2



Garra de tracción para husillo OTT-JAKOB, serie HSK



95.600.001.3.6/HS-A/E63-B/F80-SR



95.600.002.3.6/SPANNSATZ/HS-A80/B125



95.600.003.3.6/UNIDAD DE SUJECIÓN/HS-A100/B125



95.600.004.3.6/HS-A/E50-B/F63-SR



95.600.007.3.6/HS-A/E40-B/F50



95.600.008.3.6/HS-A/E32-B40-SR



95.600.009.3.6, 95.600.010.3.6, 95.600.011.3.6



95.600.038.3.6/HS-E25-B-



95.600.118.3.6/HS-A/E50-B/F63-BK



95.600.029.2.6/HS-A/E63-B/F80



95.600.034.3.6/HS-A/E40-B/F50-B



95.600.035.3.6



95.600.037.2.6/HS-A100/B125-B



95.600.033.2.6/HS-A/E63-B/F80-B-SR



95.600.033.2.6V05/HS-A/E63-B/F80-B-SR-KSB



9560003326.V01/HS-A/E63-B/F80-B-SR-KSB



95.600.036.2.6, 95.600.037.2.6, 95.600.039.2.6



95.104.526.3.1/G1/8-5.0-045.0-GD



9560217341 Resorte de biela del husillo/0933101705/0933101709 UNIDAD DE CIERRE



0933101718/33.70*19.10*075.00 L0=090.9



95.250.037.2.0/IK-GDR-A-LC

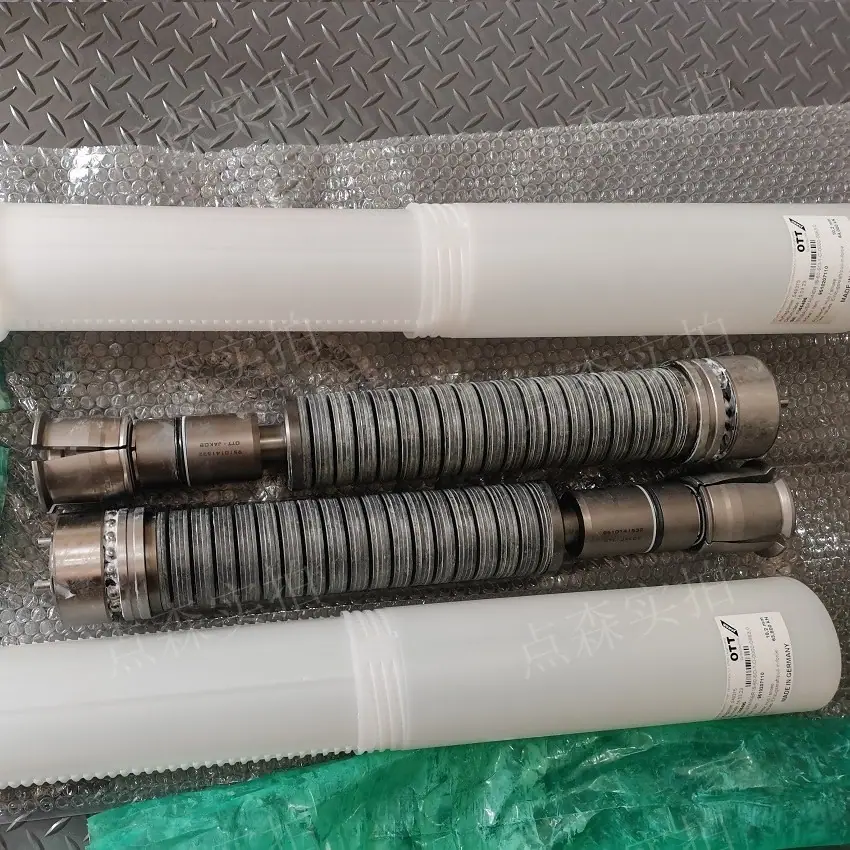

OTT拉刀机构.0





95.101.452.3.2 95.101.450.3.2 95.101.453.3.2 95.101.451.3.2



95.101.288.3.2 95.101.216.3.2 95.101.202.3.2 95.101.223.3.2 95.101.684.3.2 95.101.570.3.2 95.101.287.3.2 95.101.233.3.2 95.101.290.3.2 95.101.295.3.2 95.101.685.3.2 95.101.569.3.2 95.101.485.3.2 95.101.687.3.2 95.101.486.3.2 95.101.686.3.2 95.101.233.3.2 95.101.290.3.2 95.101.295.3.2 95.101.685.3.2 95.101.569.3.2 95.101.485.3.2 95.101.687.3.2 95.101.486.3.2 95.101.686.3.2



95.101.297.3.2 95.101.298.3.2 95.101.356.3.2 95.101.540.3.2 95.101.386.3.2 95.101.306.3.2 95.101.522.3.2 95.101.668.3.2 95.101.385.3.2 95.101.476.3.2 95.101.506.3.2 95.101.386.3.2 95.101.306.3.2 95.101.522.3.2 95.101.668.3.2 95.101.385.3.2 95.101.476.3.2 95.101.506.3.2 95.101.781.3.2 95.101.782.3.2



95.101.308.3.2 95.101.307.3.2



95.600.011.3.6 95.600.008.3.6 95.600.007.3.6 95.600.004.3.6 95.600.001.3.6 95.600.002.3.6 95.600.003.3.6 95.600.009.3.6 95.600.010.3.6



95.600.016.3.6 95.600.083.3.2 95.600.015.3.6 95.600.038.3.6 95.600.113.3.6 95.600.034.3.6 95.600.035.3.6 95.600.033.2.6 95.600.036.2.6 95.600.037.2.6



medidor de profundidad



E25 18,5 ±0,0165 (14) 95.601.342.3.2



A32/B40/E32 30 ±0,0165 (17) 95.601.340.3.2



A40/B50/E40 44 ±0,0195 (21) 95.601.332.3.2



A50/B63/E50/F63 45 ±0,0195 (26) 95.601.322.3.2



A63/B80/E63/F80 52 ±0,023 (34) 95.600.760.3.2



A80/B100 56 ±0,023 (42) 95.601.358.3.2



A100/B125 70 ±0,023 (53) 95.601.361.3.2



A125/B160 86 ±0,027 (67) 95.601.361.3.2



A160 113 ±0,027 (85) 95.601.363.3.2



31,5 ±0,0195 (26) 95.601.329.3.2



A63 corto 40 ±0,0195 (34) 95.600.898.3.2



A63 corto - 38 38 ±0,0195 (34) 95.601.204.3.2

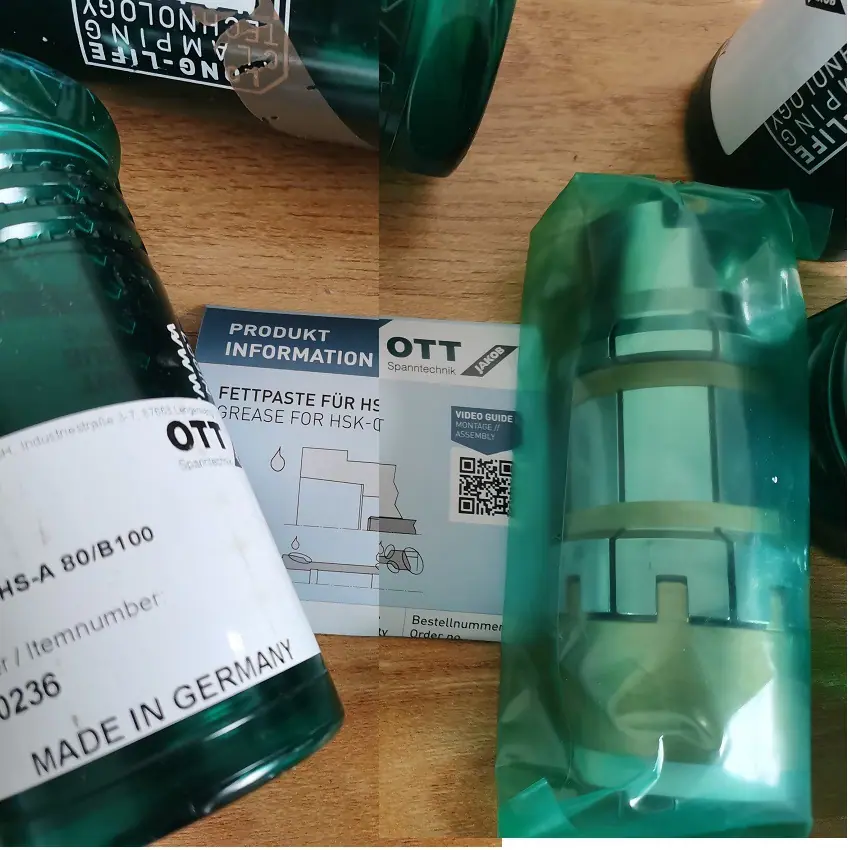

9560000236



Medidor de Fuerza de Extracción Digital de Husillo OTT-JAKOB



10- 75KN/9510313692



2.5-20kN/9510313592



Adaptador Norma Número de pedido



SK 30



ISO DIN69871/872   95.101.582.9.2



ANSI/B5.50        95.101.583.9.2



MAS403/45 BT/PT-1 95.101.584.9.2



MAS403/30 BT/PT-2 95.101.585.9.2



DIN2080           95.101.625.9.2



SK40



ISO DIN69871/872  95.101.586.9.2



ANSI/B5.50        95.101.587.9.2



MAS403/45 BT/PT-1 95.101.588.9.2



MAS403/30 BT/PT-2 95.101.589.9.2



MAS403/0          95.101.694.9.2



DIN2080           95.101.626.9.2



SK45



ISO DIN69871/872  95.101.590.9.2



ANSI/B5.50        95.101.591.9.2



MAS403/45 BT/PT-1 95.101.592.9.2



MAS403/30 BT/PT-2 95.101.593.9.2



DIN2080           95.101.627.9.2



SK50



ISO DIN69871/872  95.101.594.9.2



ANSI/B5.50        95.101.595.9.2



MAS403/45 BT/PT-1 95.101.596.9.2



MAS403/30 BT/PT-2 95.101.597.9.2



MAS403/0          95.101.662.9.2



DIN2080           95.101.628.9.2



SK60



ISO DIN69871/872   95.101.598.9.2



ANSI/B5.50         95.101.599.9.2



MAS403/45 BT/PT-1  95.101.601.9.2



MAS403/30 BT/PT-2  95.101.602.9.2



HSK



E25/F32     95.600.069.9.2



A/E32-B/F40 95.600.070.9.2



A/E40-B/F50 95.600.071.9.2



A/E50-B/F63 95.600.072.9.2



A/E63-B/F80 95.600.073.9.2



A80/B100    95.600.074.9.2



A100/B125   95.600.075.9.2



A125/B160   95.600.076.9.2



Capto



C4 ISO 95.601.481.9.2



C5 ISO 95.601.482.9.2



C6 ISO 95.601.266.9.2



C8 ISO 95.601.483.9.2

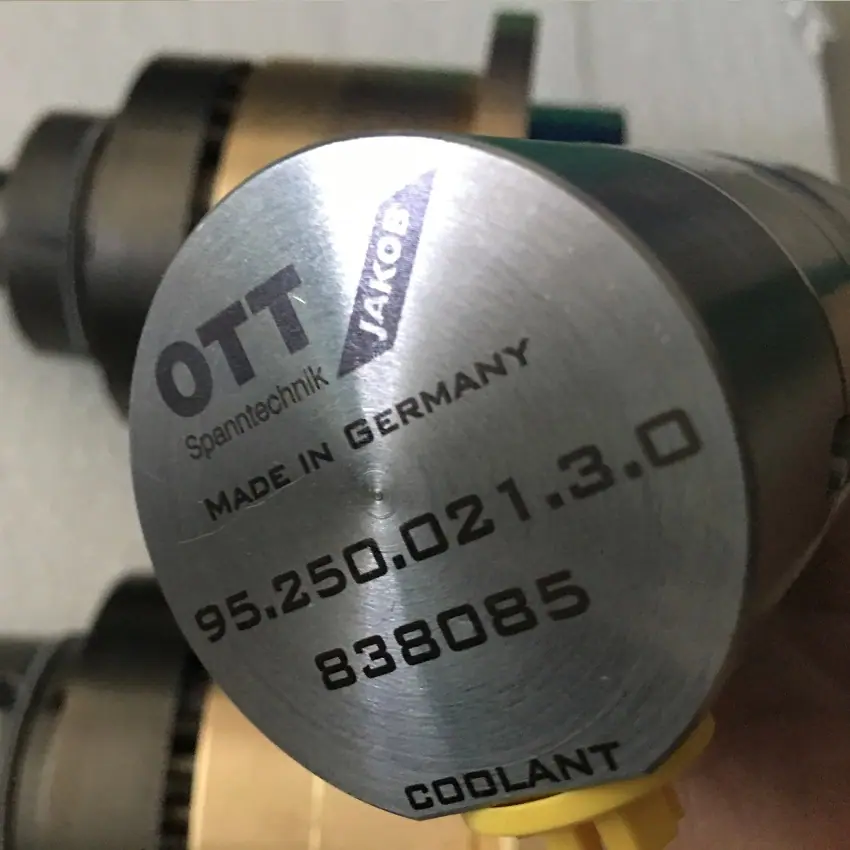

9525002130.2





Junta giratoria 95.250.037.2.0



Junta giratoria 95.250.065.2.0



Junta giratoria 95.250.025.1.0



Junta giratoria 95.250.023.3.0



Junta giratoria 95.250.022.3.0



Junta rotatoria 95.250.021.3.0



Junta giratoria 95.250.065.2.0



Junta giratoria 95.250.037.2.0



Junta giratoria 95.250.033.2.0



Junta giratoria 95.250.028.2.0



Junta giratoria 95.250.075.2.0



Junta giratoria 95.250.039.2.0



Junta giratoria 95.250.050.2.0



Junta giratoria 95.250.049.2.0



Junta giratoria 95.250.042.2.0



Junta giratoria 95.250.041.2.0



Junta giratoria 95.250.068.2.0



Junta giratoria 95.250.071.2.0



Junta giratoria 95.250.054.2.0



Junta giratoria 95.250.067.2.0



Junta giratoria 95.250.080.2.0



Junta giratoria 95.250.045.2.0



Junta giratoria 95.250.048.2.0

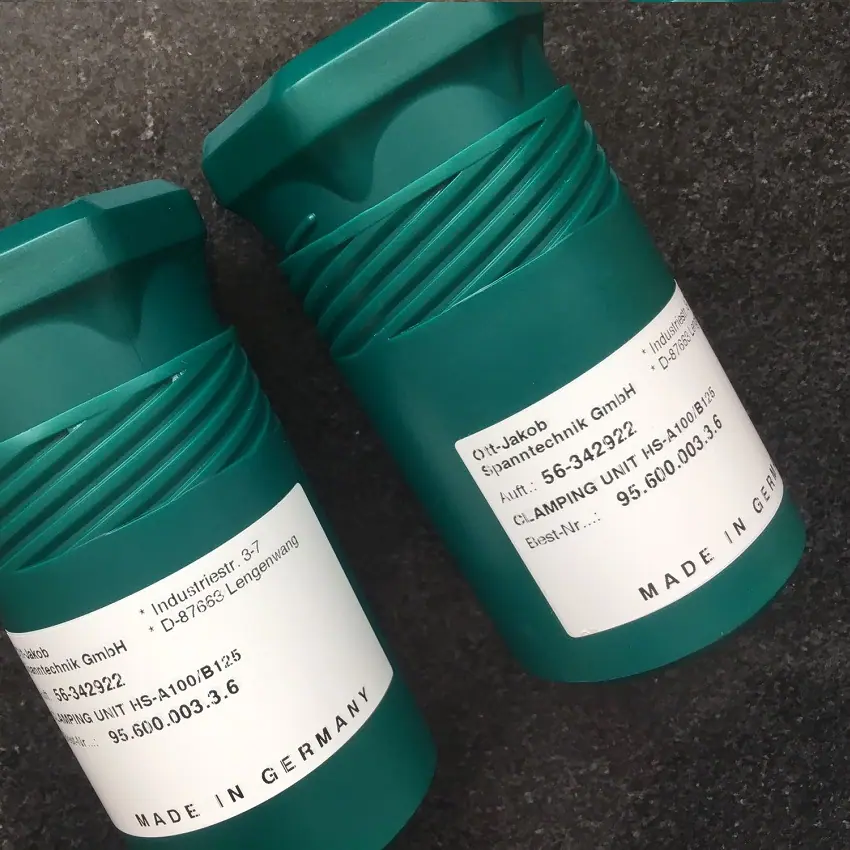

956000036





Dispositivo de sujeción OTT-JAKOB IFH63-AB-5-GS5821-0735No；9560060110



OTT-JAKOB Hidráulico



95.102.077.1.2V02、95.102.036.1.2、95.102.581.2.2、95.102.163.9.2、95.102.231.9.2



Portaherramientas OTT-JAKOB



95.600.761.9.2、95.600.118.3.6、95.601.900.1.2-320、95.600.497.9.2、95.600.467.9.2



Pinza OTT-JAKOB SK 95.101.297.3.2、95.101.522.3.2



Calibre de Profundidad OTT-JAKOB



95.601.342.3.2、95.601.340.3.2、95.601.332.3.2、95.601.322.3.2、95.600.760.3.2、95.601.358.3.2、95.601.361.3.2、95.601.363.3.2、95.601.365.3.2、95.601.329.3.2、95.600.898.3.2、95.601.204.3.2



Portaherramientas OTT-JAKOB 95.600.037.2.6-HS-A100/B125-B
Distribuidor OTT-JAKOB 9560007592-HSK-A100/B125
Adaptador OTT-JAKOB HSK-A40, No. 95.600.071.9.2
Probador de Par OTT-JAKOB 10-75kN, No.95.103.136.9.2
Dispositivo de Medición OTT-JAKOB 95.600.760.3.2
Dispositivo de Medición OTT-JAKOB 95.601.361.3.2
Sello OTT-JAKOB 926030103
OTT-JAKOB Muelle 933101760
Sello OTT-JAKOB 926030109
Dispositivo de sujeción OTT-JAKOB 95.600.433.9.2
Dispositivo de sujeción OTT-JAKOB 95.600.171.9.2
OTT-JAKOB Espárrago de tiro 95.600.033.2.6
Distribuidor OTT-JAKOB 9560007592 HSK-A100/B125
Fuente de Alimentación de Prueba OTT-JAKOB 9510160022 OTT-75KN
Distribuidor OTT-JAKOB 9560007392 HSK-A63/B80
OTT-JAKOB Espiga de Tracción SK50-C1-2-M16X1;9510199132
Portabrocas OTT-JAKOB SK50-A1-2-M16X1,5-A=1,0；9510129732
Adaptador OTT-JAKOB 95.600.073.9.2HSKA63
динамометр OTT-JAKOB 95.103.136.9.210–75kN sustituto de 95.101.600.2.2
Dispositivo de sujeción OTT-JAKOB 1K-GDR_; Artículo 9525002330
Portabrocas OTT-JAKOB SK50-C1-2-M16X1;9510199132
Dispositivo de sujeción de pieza OTT-JAKOB 9560049792
Adaptador OTT-JAKOB HSK-A40, No. 95.600.071.9.2
Probador de Par OTT-JAKOB 10-75kN, No.95.103.136.9.2
Dispositivo de Medición OTT-JAKOB 95.600.760.3.2
Dispositivo de Medición OTT-JAKOB 95.601.361.3.2
Sello OTT-JAKOB 926030103
OTT-JAKOB Muelle 933101760
Sello OTT-JAKOB 926030109
OTT-JAKOB Varilla de tracción 95.601.083.9.2
OTT-JAKOB Resorte 95.602.173.4.1
Chip OTT-JAKOB 95.600.075.9.6
Chip OTT-JAKOB 95.600.077.9.6
Brida de Instalación OTT-JAKOB 9560049892
Conector OTT-JAKOB 9560021592
OTT-JAKOB Barra de tracción 95.600.033.2.6
Portabrocas OTT-JAKOB SK40-A1-2-M14X1,5-A-0,659510121632
Medidor de Fuerza de Husillo OTT-JAKOB 95.103.135.9.2
Conector OTT-JAKOB 95.101.588.9.2
Conector OTT-JAKOB 95.101.694.9.2
Portabrocas OTT-JAKOB 95.102.935.9.2
Portabrocas OTT-JAKOB 9560104292
Casquillo OTT-JAKOB 9525002130
Divisor de Flujo OTT-JAKOB 9510184022
Casquillo OTT-JAKOB 9560030532



Total
