La plataforma de anclaje es uno de los componentes del anclaje de costura de tubería. Está hecha de anillos de soldadura y cabezales de laminación para fabricar el cuerpo de la varilla. El anillo de retención se fabrica mediante corte de anillo. La plataforma, el cuerpo de la varilla y el anillo de retención se fabrican mediante corte, punzonado y troquelado.

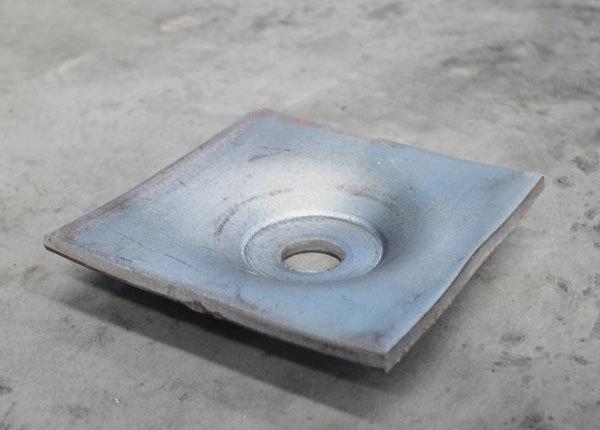

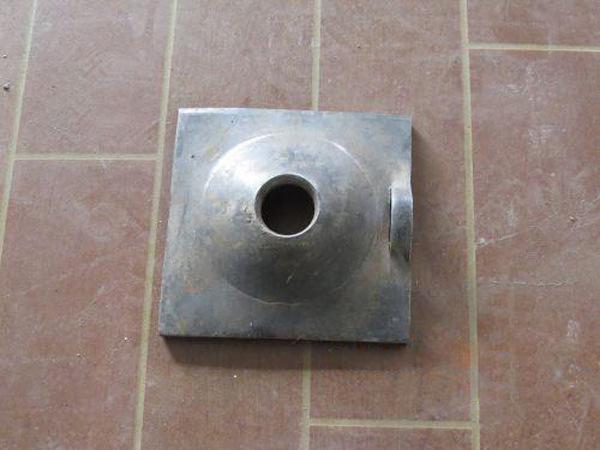

Existen muchos tipos de tarimas de anclaje, y las más utilizadas en minas son las tarimas mariposa y las tarimas planas. El efecto de carga de las tarimas mariposa es mejor que el de las tarimas planas.
Funciones del producto de palets de anclaje
Como parte importante del sistema de soporte de anclaje, el rendimiento del pallet de anclaje afecta directamente el efecto de soporte del anclaje. La función del pallet es transferir el empuje generado por el par de bloqueo de la tuerca al techo para generar la fuerza de anclaje inicial. Al mismo tiempo, transfiere la presión del techo del túnel a la varilla de anclaje para generar resistencia de trabajo, fortalecer conjuntamente la roca circundante y evitar que el techo del túnel se rompa. Desplazamiento. Por lo tanto, al seleccionar un pallet, en primer lugar, la resistencia del pallet de anclaje y el cuerpo de la varilla de anclaje deben coincidir para evitar la perforación del anclaje debido a una resistencia insuficiente del pallet de anclaje. El segundo es cumplir con la coincidencia del pallet de anclaje y el cuerpo de la varilla de anclaje en la estructura de soporte para evitar una tensión desigual en el cuerpo de la varilla de anclaje y la tuerca debido al desajuste entre el cuerpo de la varilla de anclaje y el pallet en la estructura de soporte, lo que afecta el soporte del túnel. efecto protector.
Descripción detallada de la plataforma de anclaje para minas de carbón
1. Material de la bandeja de anclaje de mariposa: acero al carbono Q235A3.
2. Método de producción de paletas de anclaje: corte, punzonado y troquelado para fabricar paletas de anclaje.
3. Especificaciones principales del palet de anclaje: 120*120*6 120*120*8 120*120*10 150*150*10 150*150*8 140*140*10 140*140*8.
4. Estándares de implementación de paletas de anclaje: paleta de anclaje de mina de carbón, paleta de anclaje de mineral de hierro, paleta de anclaje estándar nacional, paleta de anclaje no estándar.
5. Espesor de la plataforma de anclaje: 5,5 a 6 mm, 7,5 a 8 mm, 9,5 a 10 mm, 11,5 a 12.
6. Tipos de palets de anclaje: palets de anclaje redondos, palets de anclaje cuadrados, palets de anclaje mariposa.
7. Rendimiento y ventajas de la bandeja de anclaje: utiliza una placa de alta resistencia; utiliza un diseño de forma especial con buen efecto de fuerza; es ligera y fácil de instalar; mejora el efecto de control de la superficie.
8. Uso del producto de paleta de anclaje: La paleta de anclaje se utiliza principalmente para protección lateral y superior.
Especificaciones principales del pallet de anclaje
150*150*10, 140*140*10, 120*120*10, 140*140*8, 120*120*6, 150*150*8.
