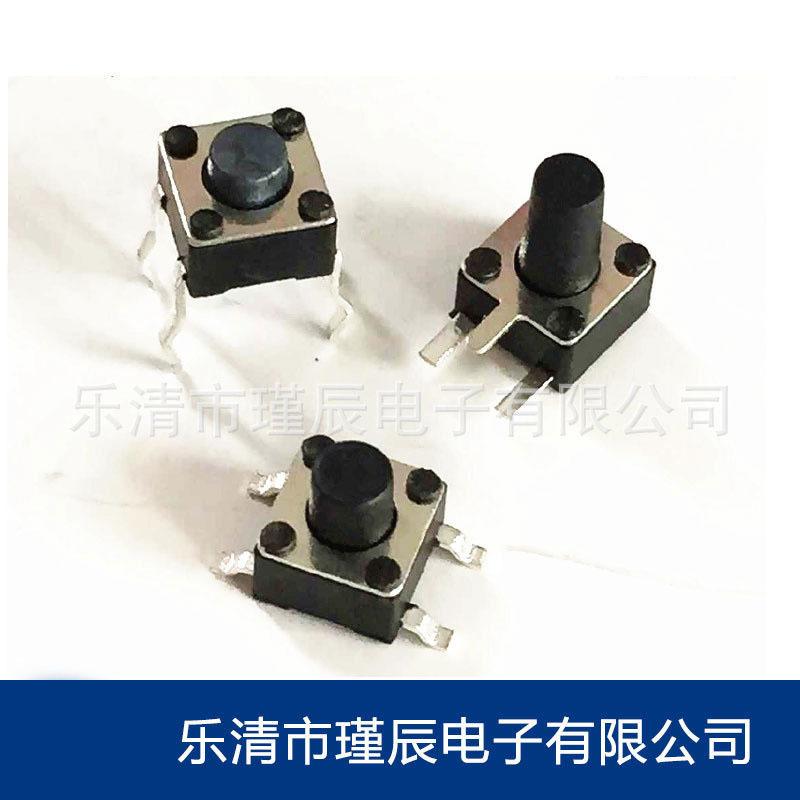

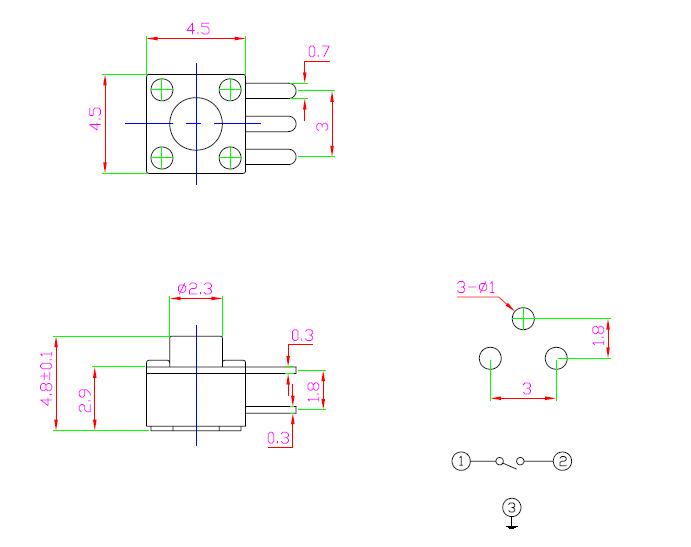

Interruptor táctil resistente a la temperatura 4.5*4.5 Interruptor táctil horizontal de larga duración Interruptor de llave de tres pines lateral













Principales características técnicas:
1. Temperatura ambiente: -30℃~+70℃ 2. Humedad relativa: (40℃)≤95% 3. Rango nominal: CC 12 V, 50 mA 4. Resistencia de contacto: ≤ 0,03 Ω 5. Resistencia de aislamiento: ≥100 MΩ 6. Rigidez dieléctrica: CA 250 V (50 Hz durante 1 minuto) 7. Vida útil eléctrica: 100.000 ciclos 8. Recorrido: 0,25 ± 0,1 mm 9. Fuerza de operación: 180 (± 30 gf) 260 (± 30 gf)



interruptor táctilSe utiliza ampliamente en:

1. Productos de audio y vídeo: MP3, MP4, DVD, altavoces;

2. Productos digitales: cámaras digitales, cámaras de vídeo digitales, etc.;
3. Control remoto: control remoto para vehículos, puertas enrollables y productos antirrobo para el hogar;
4. Productos de comunicación: teléfonos móviles, teléfonos de automóvil, teléfonos, equipos de construcción, PDA, etc.;
5. Electrodomésticos: TV, horno microondas, olla arrocera, ventilador eléctrico, etc.;
6. Productos de seguridad: videoporteros, monitores, etc.;
7. Juguetes: juguetes electrónicos, etc.;
8. Productos informáticos: cámaras, etc.;
9. Equipos de fitness: cinta de correr, silla de masaje, etc.;
10. Otros: detector de billetes, lápiz láser, etc.

Electrónica JinchenProducimos una gran cantidad de interruptores con una gama completa de productos.

interruptor táctil：

Interruptor táctil SMD

Interruptor táctil de empuje lateral

Interruptor táctil a prueba de agua

Interruptor táctil ligero

Interruptor táctil de película (interruptor táctil a prueba de polvo)

Parche 2*3, 3*3，

2*4 botones laterales，

3*6 parches y botones laterales,

4 parches de 4 x 4, 5 pegatinas de 5 x 5,

Parche y pin de 4,5 x 4,5H=3.8-7 opcional,

Parche y pines de 6*6H=4.3-25 opcional,

12*12 SMD y pines, cabeza cuadrada y cabeza redonda opcional H=4.3-20 opcional

Interruptor táctil tipo tortuga(utilizado principalmente para botones de teléfonos móviles y botones laterales),

Interruptores de palanca(principalmente mini interruptores de palanca),

Interruptor de rueda(También llamado interruptor de llave de tres vías, interruptor basculante, interruptor vibratorio),

Interruptor de cinco vías(También llamado interruptor multifunción, interruptor de llave de teléfono móvil),

Interruptor de detección(también llamado microinterruptor),

botón(También conocido comoInterruptor con autobloqueo e interruptor sin bloqueo）

Interruptor de codificación(Codificador)

Cambio de tipo de barco(KCD1/KCD2/KCD3/KCD4)

Interruptor de botón de linterna(12*8/12*12/8*8/12*17/13*18/12*18/interruptor de cola, etc.)

Toma de corriente continua、Conector de audio de 2,5/3,5esperar.



Disponemos de una amplia gama de estilos. Puede elegir libremente el peso, la altura y el color del producto. También puede seleccionar el grosor del interruptor giratorio y el color es diverso.

La calidad del producto está garantizada y el precio es favorable. El precio es negociable para grandes cantidades. También podemos desarrollar nuevos productos según las necesidades de nuestros clientes.

(El precio del producto variará dependiendo de su altura, material, embalaje, vida útil, resistencia, etc. ¡El precio específico está sujeto a confirmación con el servicio de atención al cliente! ¡Gracias!)











1. Nos esforzamos por mantenernos fieles a la calidad. La calidad de nuestros interruptores y enchufes es de primera categoría en el mercado. Esperamos que nuestros clientes no comparen precios a ciegas. Al fin y al cabo, la buena calidad es lo más importante.

2、El precio varía según la altura del producto y las necesidades del cliente. El precio específico está sujeto a confirmación con el servicio de atención al cliente.

3. Admite métodos de pago como banca en línea, transferencia y Alipay.

4. Ventas directas de fábrica, garantía de calidad, los problemas de calidad se pueden devolver o cambiar dentro de los 10 días.

5、Asumiremos el costo de envío de muestras gratuitas, 10K o pagos superiores a 1000 yuanes.

6. Jinchen Electronics suministra una gran variedad de interruptores táctiles, interruptores de palanca y otros interruptores y enchufes. Por favor, confirme las especificaciones, dimensiones y requisitos específicos con el servicio de atención al cliente. Si necesita las especificaciones del producto, solicítelas al servicio de atención al cliente. ¡Gracias!



【Electrónica Jincheninterruptor táctilmantener】



▲Al almacenar el producto, para evitar que el terminal se decolore, no lo guarde en las siguientes condiciones.

1) Ambiente de alta temperatura y alta humedad.

2) En un entorno con gases corrosivos

3) Lugares expuestos a la luz solar directa



【Electrónica Jincheninterruptor táctilusar】



1. Método de operación

▲ No aplique demasiada fuerza ni lo opere repetidamente. Si presiona demasiado el botón del mango, el peso excesivo podría deformar el resorte y causar un mal funcionamiento.

Si se aplica una carga excesiva al interruptor de presión horizontal, la pieza remachada se dañará, lo que podría provocar la rotura del interruptor. Por lo tanto, durante la instalación y el funcionamiento, tenga cuidado de no aplicar una carga superior al peso de carga excesivo (29,4 N, 1 minuto, 1 vez).

▲ Coloque el interruptor de forma que el mango pueda operarse verticalmente. Presionar solo un lado del mango o usarlo en diagonal puede reducir su durabilidad.

2. Medidas contra el polvo

Dado que este interruptor no tiene una estructura sellada, no lo utilice en lugares con polvo. Si tiene que usarlo, considere usar una cubierta u otras medidas de protección.



Electrónica Jincheninterruptor táctilCómo usarlo correctamente [Acerca de las placas de circuito impreso] [Acerca de la soldadura]



1. Acerca de las placas de circuito impreso



● Para las placas de circuitos impresos, se deben utilizar como estándar placas de una sola cara con t=1,6 mm.
Al utilizar sustratos de diferentes espesores y con perforaciones en ambos lados, la holgura de ajuste del interruptor, la inserción del sustrato y la resistencia térmica de la junta de soldadura pueden verse afectadas. Estos valores varían según la perforación y el diseño del sustrato, por lo que se recomienda realizar pruebas de confirmación.
Al montar el interruptor en la placa de circuito impreso y cortarla, existe la posibilidad de que entre polvo de corte disperso. Preste mucha atención. En particular, si el polvo de corte o alguna materia extraña se adhiere al interruptor debido al entorno o a la superposición del contenedor y la placa de circuito en el banco de trabajo, es probable que se produzca un mal contacto.



2. Acerca de la soldadura



1. Precauciones comunes al soldar
● Los sustratos de construcción multicapa deben confirmarse mediante pruebas previas. Pueden producirse calor y deformaciones según el tipo de sustrato, su diseño y la conexión a tierra.
● El número de resoldado, incluyendo el de corrección manual, debe ser inferior a 2. En este caso, el intervalo entre la primera y la segunda operación debe ser de 5 minutos. Espere a que la pieza alcance la temperatura ambiente antes de volver a soldar. Si se calienta continuamente, el contorno externo se deformará y el rendimiento se verá afectado.



2. Tanque de soldadura automático (tanque de soldadura por ola) (B3F, B3W, B3WN, B3J)
●Temperatura de soldadura: inferior a 260 ℃
●Tiempo de soldadura: en 5 segundos (sustrato de un solo lado t = 1,6 mm)
●Temperatura de precalentamiento: inferior a 100 ℃ (temperatura ambiente)
●Tiempo de calentamiento: 60 segundos
● Tenga cuidado de que el fundente espumoso no entre en contacto con la placa de circuito impreso del lado de montaje del interruptor. Si hay fundente espumoso en la placa, podría penetrar en el interruptor y causar mala conducción.



3. Horno de reflujo (montaje en superficie)
Al soldar, realice el proceso dentro del rango de la curva de temperatura del terminal que se muestra en la siguiente figura.

●Algunos equipos de soldadura por reflujo pueden tener un valor pico alto, así que asegúrese de realizar una prueba de confirmación.

● Si se suelda un interruptor montado en superficie en un tanque de soldadura por reflujo, es probable que entre gas de soldadura y fundente, lo que provoca un mal funcionamiento del interruptor pulsador, por lo que esto se debe evitar.

4. Ocasiones de soldadura manual (todas las series)

Temperatura de soldadura: temperatura de la punta del soldador por debajo de 350 ℃
Tiempo de soldadura: en 3 segundos (sustrato de una sola cara t = 1,6 mm)
Verifique delante del operador de soldadura que el interruptor no esté levantado de la placa.
