Interruptor táctil de 6 x 6 x 5 pines, botón táctil de 6 x 6 pines, botón enchufable de cuatro pines, microbotón, fabricante de botones táctiles

interruptor táctil6x6Es uno de los botones más utilizados en el mercado.

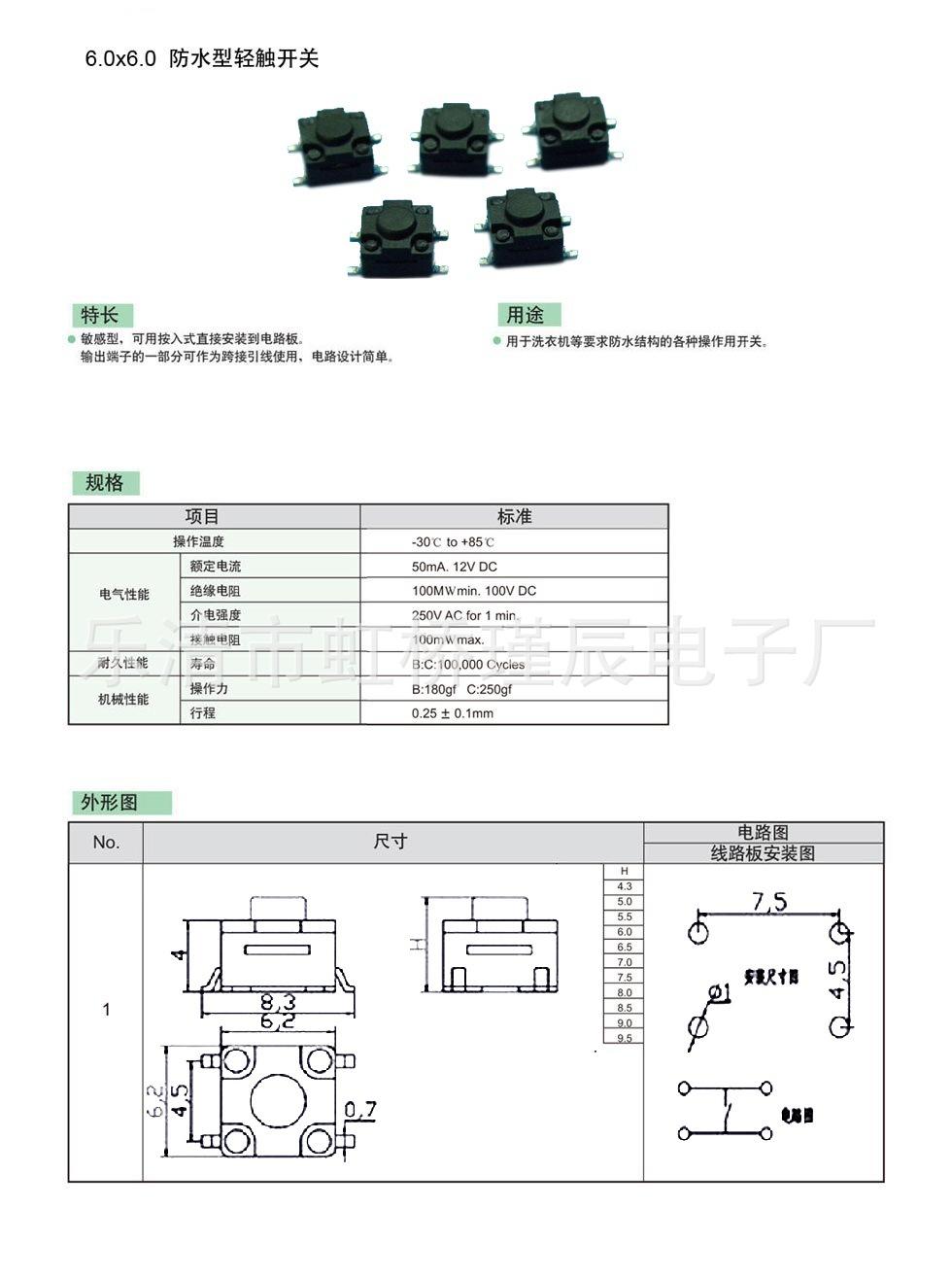

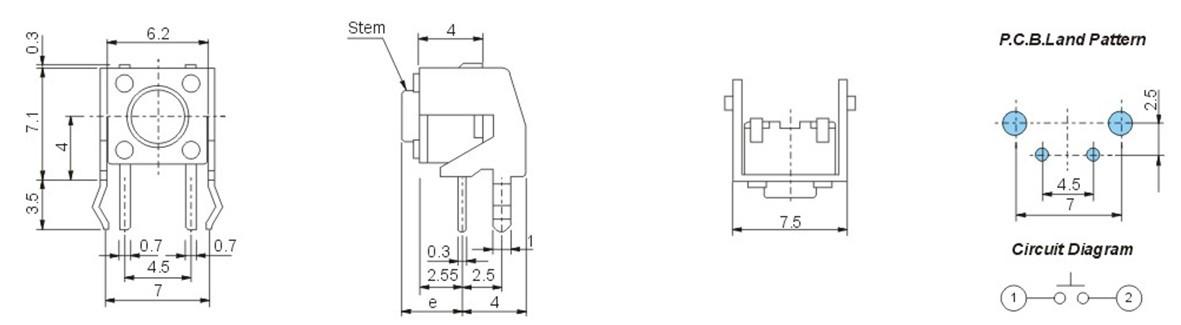

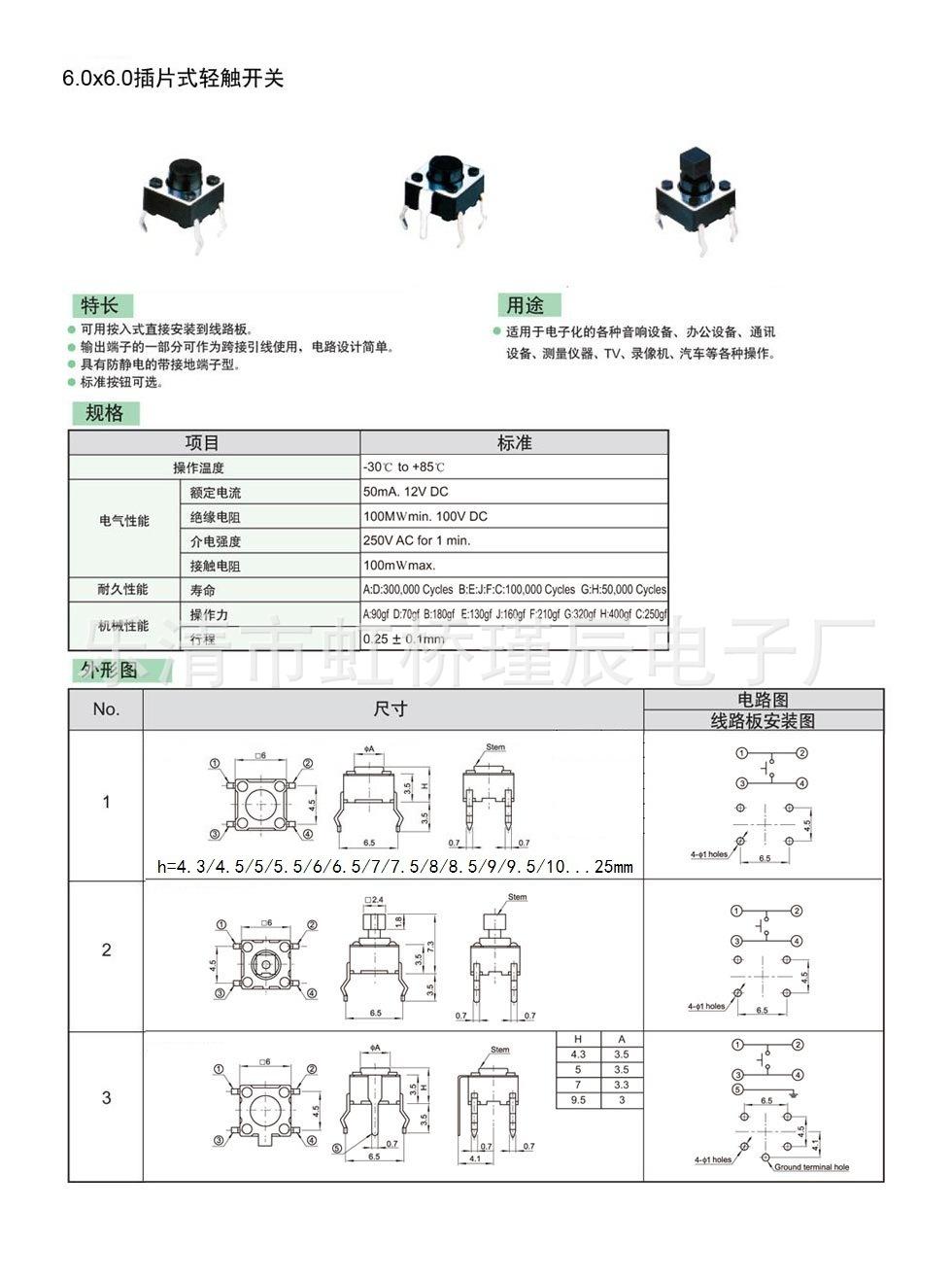

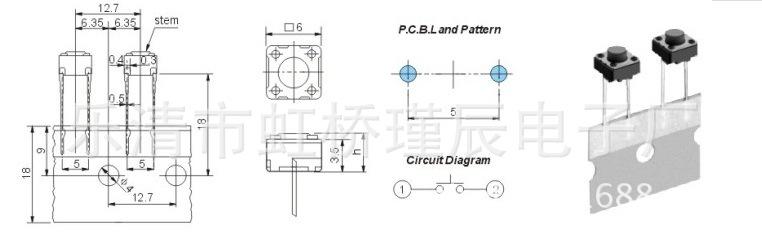

interruptor táctil6x6Los estilos y especificaciones están completos, los estilos principales son tipo enchufable, tipo parche, tipo luz, tipo impermeable, tipo soporte, tipo dos patas centrales y tipo dos patas laterales. Las especificaciones de altura están completas; las alturas principales son 6.2x6.2x2.5/6.2x6.2x2.7/6.2x6.2x3.1/6.2x6.2x3.4/6.2x6.2x3.7/6.2x6.2x4.3/6x6x4.3/6x6x4.5/6x6x5/6x6x5.5/6x6x6/6x6x6.5/6x6x7/6x6x7.3/6x6x7.5/6x6x8/6x6x8.5/6x6x9/6x6x9.5/6x6x10…. Puede tener hasta 6x6x25mm de altura.

interruptor táctil6x6Las metrallas más utilizadas en el mercado son las de cobre-fósforo de plata y acero inoxidable, con resistencias principales de 120 ± 30 gf, 180 ± 50 gf y 260 ± 50 gf, y también se pueden personalizar otras resistencias; el plástico del interruptor está hecho de nailon ecológico y resistente a altas temperaturas, el material del terminal es plata revestida de cobre y los contactos son contactos de plata.

interruptor táctil6x6Debido a la pequeña resistencia de contacto, tacto nítido, especificaciones de altura completas y otras razones, se usa ampliamente en electrodomésticos como: productos de audio y video, productos digitales, controles remotos, productos de comunicación, electrodomésticos, productos de seguridad, juguetes, productos informáticos, equipos de fitness, equipos médicos, detectores de billetes, botones de lápiz láser, etc.

Electrónica Jinchen¡Bienvenido su patrocinio!

Principales características técnicas:

1. Temperatura ambiente: -25℃~+70℃

2. Humedad relativa: (40℃)≤95%

3. Rango nominal: CC 12 V, 50 mA

4. Resistencia de contacto: ≤ 0,03 Ω

5. Resistencia de aislamiento: ≥100 MΩ

6. Rigidez dieléctrica: CA 250 V (50 Hz durante 1 minuto)

7. Vida Eléctrica: 100,000 Ciclos 50,000 Ciclos

8. Recorrido: 0,25 ± 0,1 mm

9. Fuerza de Operación: 120 (±50gf) 180 (±50gf) 230 (±50gf) 280 (±50gf)

Electrónica JinchenProducción profesionalinterruptor táctil、Interruptores de palanca、Interruptor a prueba de agua、Interruptor iluminado、Interruptor automático (sin bloqueo)、Interruptor de cinco vías、Interruptor de rueda、botón、Microinterruptor, interruptor de detección,corriente continuaenchufe, Toma de corriente CA,2.5/3.5Toma de auriculares、Cambio de tipo de barcoInterruptores y enchufes, etc. Salva la supervivencia con calidad, la calidad es la vida de la empresa.Electrónica JinchenexistircambiarExisten procedimientos de gestión de calidad muy estrictos. Los materiales entrantes deben ser inspeccionados y calificados por el inspector de materiales entrantes antes de su almacenamiento. La galvanoplastia se recubre con una gruesa capa de plata para garantizar un buen contacto del interruptor. Antes del montaje, todas las bases deben limpiarse y secarse rigurosamente para evitar que el polvo y otras impurezas afecten el contacto del interruptor.cambiarLa calidad del interruptor está garantizada; antes de salir de la fábrica, primero debe someterse a una prueba de encendido del 100% y una prueba táctil mediante una máquina de inspección automática, y luego someterse a una inspección manual del 100% y, finalmente, pasar una inspección aleatoria antes de que se le permita salir de la fábrica.cambiarAlta calidad.

【Electrónica Jincheninterruptor táctilmantener】

▲Al almacenar el producto, para evitar que el terminal se decolore, no lo guarde en las siguientes condiciones.

1) Ambiente de alta temperatura y alta humedad.

2) En un entorno con gases corrosivos

3) Lugares expuestos a la luz solar directa

【Electrónica Jincheninterruptor táctilusar】

1. Método de operación

▲ No aplique demasiada fuerza ni lo opere repetidamente. Si presiona demasiado el botón del mango, el peso excesivo podría deformar el resorte y causar un mal funcionamiento.

Si se aplica una carga excesiva al interruptor de presión horizontal, la pieza remachada se dañará, lo que podría provocar la rotura del interruptor. Por lo tanto, durante la instalación y el funcionamiento, tenga cuidado de no aplicar una carga superior al peso de carga excesivo (29,4 N, 1 minuto, 1 vez).

▲ Coloque el interruptor de forma que el mango pueda operarse verticalmente. Presionar solo un lado del mango o usarlo en diagonal puede reducir su durabilidad.

2. Medidas contra el polvo

Dado que este interruptor no tiene una estructura sellada, no lo utilice en lugares con polvo. Si tiene que usarlo, considere usar una cubierta u otras medidas de protección.

Electrónica Jincheninterruptor táctildeMétodo de uso correcto [Acerca de la placa de circuito impreso] [Acerca de la soldadura]

1. Acerca de las placas de circuito impreso

● Para las placas de circuitos impresos, se deben utilizar como estándar placas de una sola cara con t=1,6 mm.
Al utilizar sustratos de diferentes espesores y con perforaciones en ambos lados, la holgura de ajuste del interruptor, la inserción del sustrato y la resistencia térmica de la junta de soldadura pueden verse afectadas. Estos valores varían según la perforación y el diseño del sustrato, por lo que se recomienda realizar pruebas de confirmación.
Al montar el interruptor en la placa de circuito impreso y cortarla, existe la posibilidad de que entre polvo de corte disperso. Preste mucha atención. En particular, si el polvo de corte o alguna materia extraña se adhiere al interruptor debido al entorno o a la superposición del contenedor y la placa de circuito en el banco de trabajo, es probable que se produzca un mal contacto.

2. Acerca de la soldadura
1Precauciones comunes de soldadura
● Los sustratos de construcción multicapa deben confirmarse mediante pruebas previas. Pueden producirse calor y deformaciones según el tipo de sustrato, su diseño y la conexión a tierra.
● El número de resoldado, incluyendo el de corrección manual, debe ser inferior a 2. En este caso, el intervalo entre la primera y la segunda operación debe ser de 5 minutos. Espere a que la pieza alcance la temperatura ambiente antes de volver a soldar. Si se calienta continuamente, el contorno externo se deformará y el rendimiento se verá afectado.
2Tanque de soldadura automático (tanque de soldadura por ola) (B3F、B3W、B3WN、B3J）
●Temperatura de soldadura: inferior a 260 ℃
●Tiempo de soldadura: en 5 segundos (sustrato de un solo lado t = 1,6 mm)
●Temperatura de precalentamiento: inferior a 100 ℃ (temperatura ambiente)
●Tiempo de calentamiento: 60 segundos
● Tenga cuidado de que el fundente espumoso no entre en contacto con la placa de circuito impreso del lado de montaje del interruptor. Si hay fundente espumoso en la placa, podría penetrar en el interruptor y causar mala conducción.
3Horno de reflujo (montaje en superficie)
Al soldar, realice el proceso dentro del rango de la curva de temperatura del terminal que se muestra en la siguiente figura.

●Algunos equipos de soldadura por reflujo pueden tener un valor pico alto, así que asegúrese de realizar una prueba de confirmación.
● Si se suelda un interruptor montado en superficie en un tanque de soldadura por reflujo, es probable que entre gas de soldadura y fundente, lo que provoca un mal funcionamiento del interruptor pulsador, por lo que esto se debe evitar.

4, Ocasiones de soldadura manual (todas las series)
Temperatura de soldadura: temperatura de la punta del soldador por debajo de 350 ℃
Tiempo de soldadura: en 3 segundos (sustrato de una sola cara t = 1,6 mm)
Verifique delante del operador de soldadura que el interruptor no esté levantado de la placa.

Yueqing Jinchen Electronics Co., Ltd. es una empresa profesional que integra la investigación, el desarrollo, la fabricación, la venta y el servicio técnico de productos electrónicos. Se dedica principalmente a una serie de componentes electrónicos, como diversos tipos de interruptores táctiles, interruptores de detección, interruptores de pulsación, interruptores impermeables, interruptores iluminados, interruptores de palanca, interruptores de cinco vías, interruptores de rueda, conectores para auriculares, interruptores para embarcaciones, tomas de CC, interruptores autoblocantes (sin bloqueo), interruptores para linternas y microinterruptores. Sus productos se utilizan ampliamente en periféricos de ordenador, electrodomésticos, equipos audiovisuales, equipos de comunicación y automóviles.
