Módulo AD de celda de carga HX711, módulo de medición de fuerza, conversión analógico-digital de 24 bits de doble canal con blindaje

Dirección de descarga: https://pan.baidu.com/s/1bWNGqamgbHamXliVBki3zg

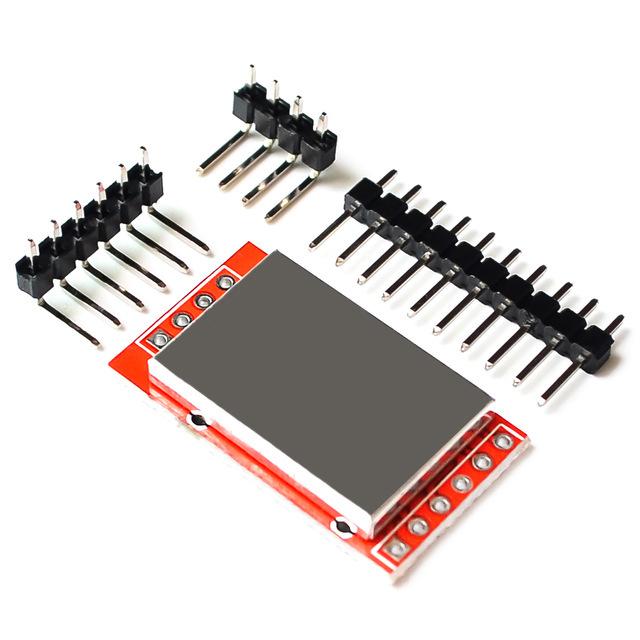

Chip AD de muestreo hx711 de 24 bits, entrada diferencial de doble canal. Soldadura SMD completa, con blindaje metálico, pines rectos y curvos, compatible con diversos métodos de instalación y soldadura. La placa utiliza...2individuo47 µF¡El condensador es excelente! Incorpora una resistencia pull-up y una posición reservada para soldar la CPU, lo que resulta ideal para el desarrollo secundario de diversas aplicaciones relacionadas con sensores.

Método de detección de módulos:

1. Sentencia preliminar rápida:Desconecte todas las conexiones del módulo, aliméntelo solo con 5 V (es decir, VCC a +5 V y GND a tierra). Cortocircuite el puerto CK del módulo a tierra. Mida el voltaje de salida a tierra, que debe ser de aproximadamente 4,5 V, y el voltaje del puerto DO/RX a tierra, que debe ser de aproximadamente 0 V. Si todos los voltajes coinciden, el módulo funciona con un 99 % de normalidad.

2. Realice la evaluación de la prueba: Utilice el diagrama del circuito de prueba proporcionado por nuestra tienda para construir un circuito, grabe el programa de prueba hexadecimal proporcionado por nuestra tienda en el microcontrolador 89c51, luego conecte la computadora con un cable de puerto serie, ejecute el asistente de puerto serie en la computadora y recibirá el informe de lectura enviado por el circuito de prueba. Si la lectura es normal, significa que el módulo está en buen estado. Consulte el diagrama de prueba a continuación para obtener más detalles.

Voltaje de funcionamiento del módulo: 4,8-5,5 V

Corriente típica 1,6 mA

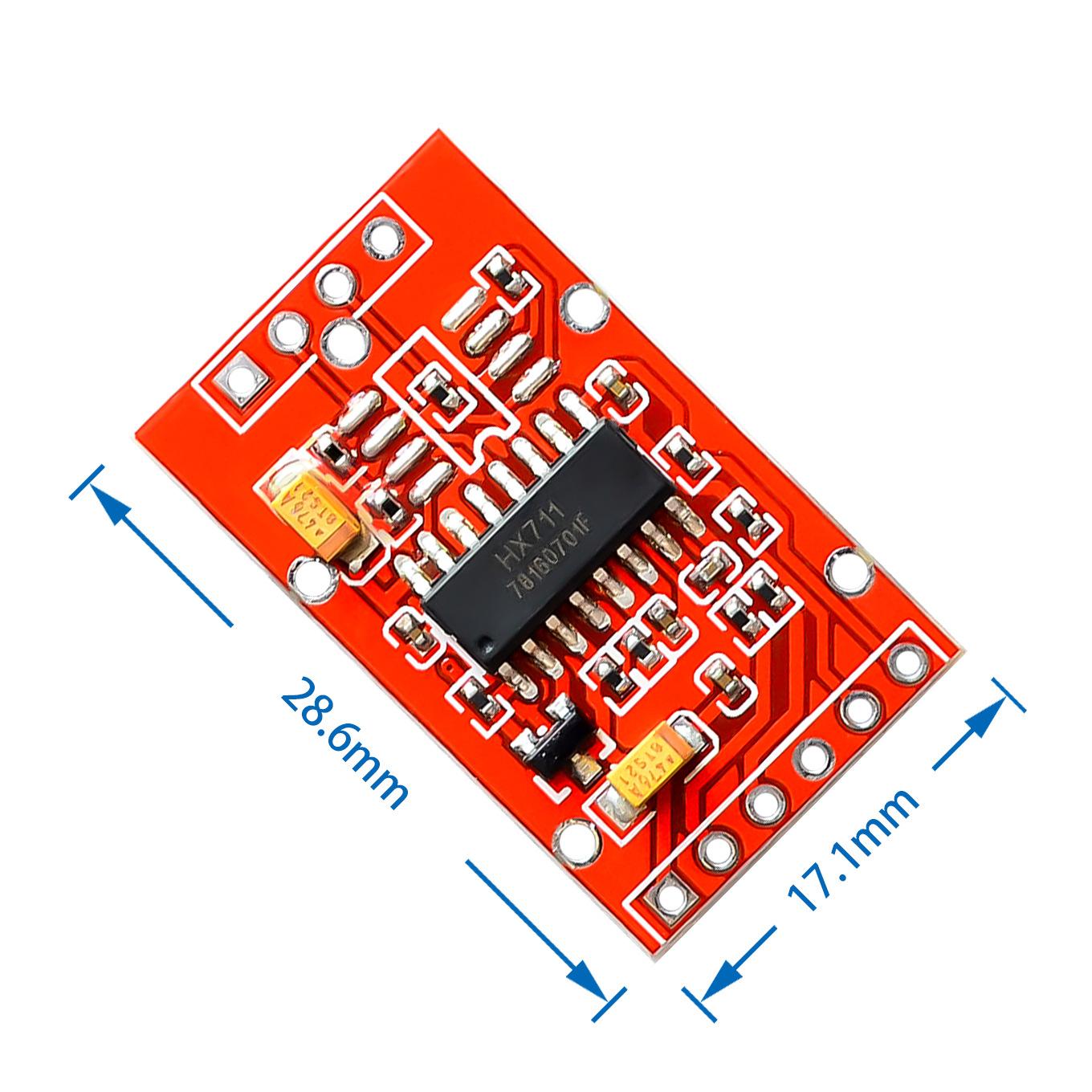

Volumen: Largo 2,9cm * Ancho 1,7cm * Alto 0,4cm

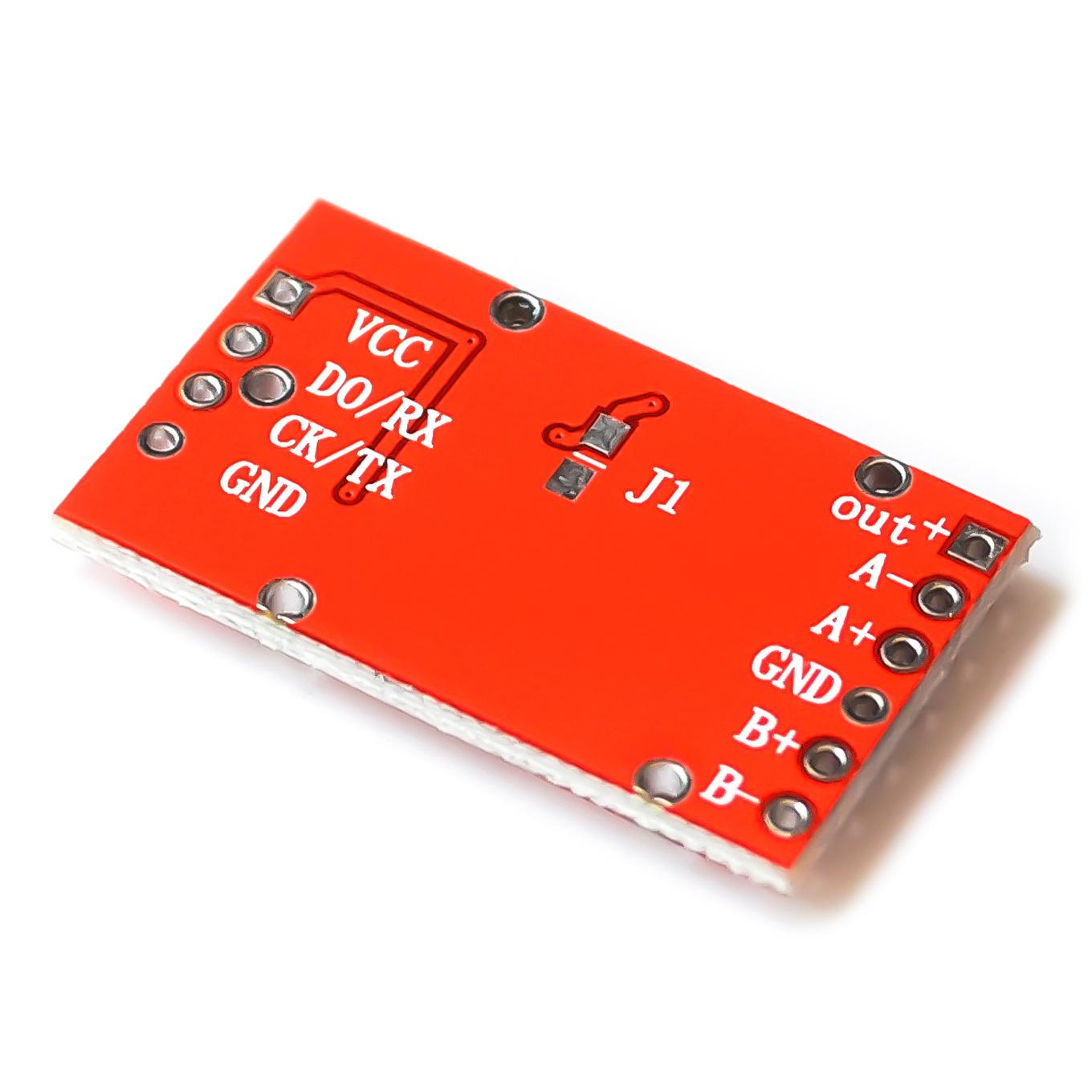

El puente J1 en la parte posterior del módulo es la selección de velocidad de salida de datos de 80 Hz/10 Hz del chip HX711.J1Circuito abierto, la tasa de salida es de 80 Hz, es decir, 80 conversiones AD por segundo, J1 en cortocircuito, la tasa de salida es de 10 Hz.

Características principales del módulo:

● Con blindaje de metal, fuerte antiinterferencia, posición de CPU reservada (STC15F104), puede actualizarlo y desarrollarlo usted mismo.
● Dos entradas diferenciales seleccionables
● Amplificador programable de bajo ruido en chip con ganancias seleccionables de 32, 64 y 128
● El circuito regulador de voltaje en chip puede proporcionar energía directamente a sensores externos y convertidores A/D en chip
El oscilador de reloj integrado no requiere dispositivos externos. Si es necesario, también se puede utilizar un cristal o reloj externo.
● Circuito de reinicio automático después del encendido
● Control digital simple y comunicación serial: Todos los controles se ingresan mediante pines y no es necesario programar los registros en el chip.
● Velocidad de datos de salida seleccionable de 10 Hz o 80 Hz
● Supresión sincrónica de interferencias de la fuente de alimentación de 50 Hz y 60 Hz
● Consumo de energía (incluido el circuito de alimentación con voltaje estabilizado):
Corriente de funcionamiento típica: < 1,7 mA, corriente de apagado: < 1 μA
● Rango de voltaje de funcionamiento: 2,6 ~ 5,5 V
● Rango de temperatura de funcionamiento: -20 ~ +85 ℃
