Dispositivo de protección contra cortes de agua para bombas de bombeo de gas, rendimiento estable Dispositivo de protección contra cortes de agua para bombas de bombeo de gas para minería

Introducción del producto del dispositivo de protección contra cortes de agua

El dispositivo de protección contra corte de agua se utiliza principalmente para proteger las bombas de drenaje de gas de minas de carbón. Cuando el suministro de agua de la bomba de drenaje de gas es normal, el flotador del tanque de agua flota, el microinterruptor antideflagrante se cierra y la bomba de drenaje de gas funciona. Cuando el suministro de agua circulante es anormal, el flotador del tanque de agua baja, el microinterruptor antideflagrante se abre y la bomba de drenaje de gas funciona. Detenga la bomba. De esta manera, se logra la protección contra corte de agua.

Condiciones de uso del dispositivo de protección de corte de agua

(a) Temperatura ambiente -20~+40℃;

(b) La humedad relativa del aire circundante no sea superior al 95% (a +25°C);

c) En minas que contengan metano o mezclas explosivas de gases peligrosos;

(d) Cuando no haya vibraciones ni oscilaciones de impacto significativas;

(e) Lugares donde no hay agua o infiltración de agua;

(f) El aire no contiene medios químicos importantes y es corrosivo con frecuencia o de manera irregular.

Características estructurales del dispositivo de protección de corte de agua

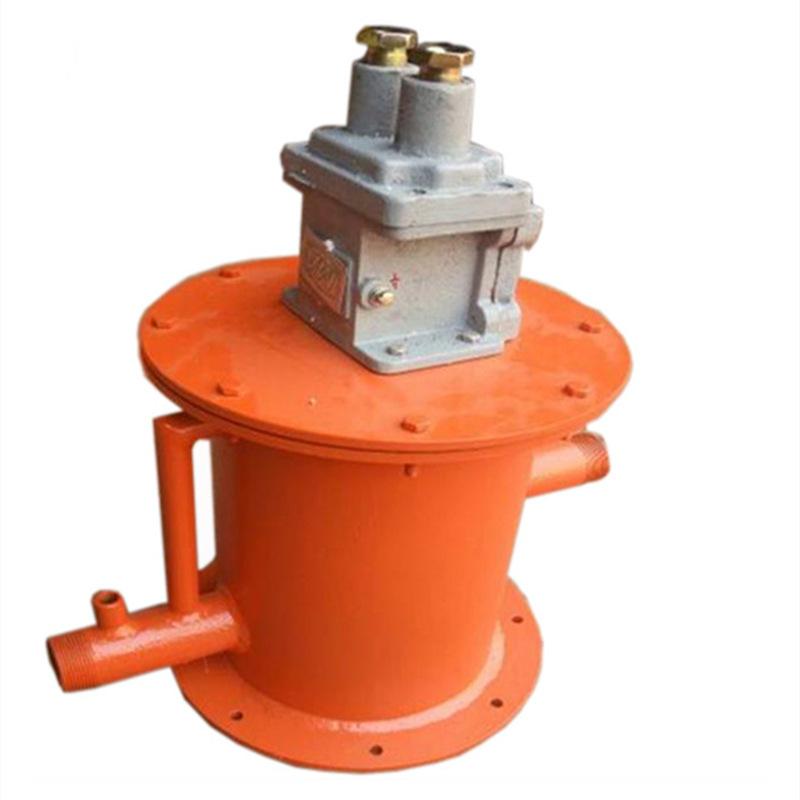

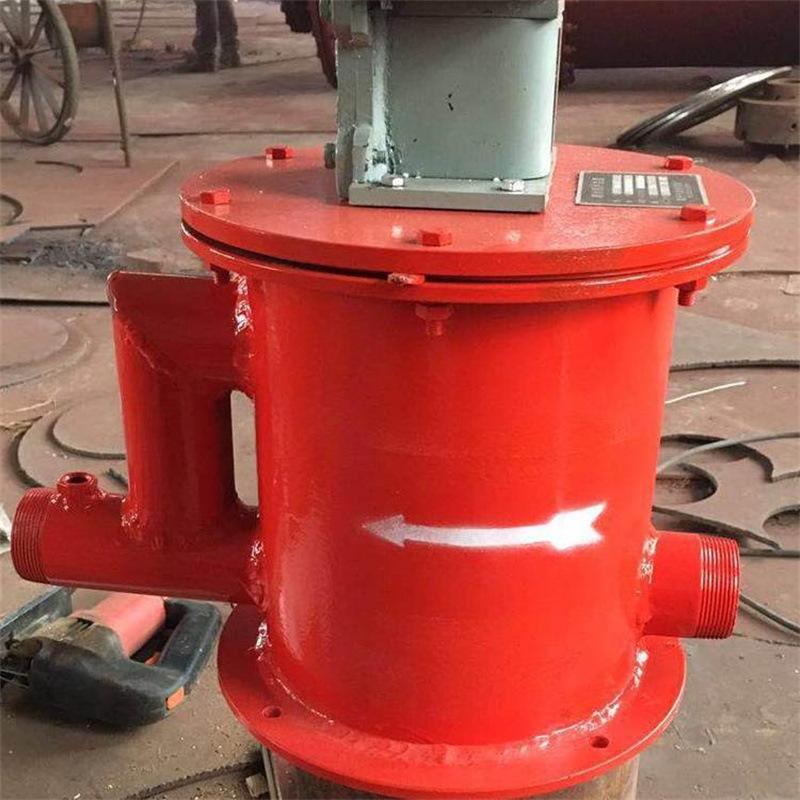

El dispositivo de protección contra corte de agua consta de una carcasa ignífuga y un microinterruptor integrado. La carcasa incluye una cámara principal y una caja de conexiones, y la parte móvil es de acción directa. El tanque de agua cuenta con un flotador de acero inoxidable, cuya cámara incluye una entrada de agua, un flotador, una junta de sellado y una salida para el tubo de escape. La flotabilidad del agua permite que el flotador suba y abra el microinterruptor, asegurando así la conexión del circuito de control de la bomba. Cuando no hay agua en la tubería del microinterruptor ignífugo para minería, el flotador baja, el microinterruptor se abre y el circuito de control de la bomba se desconecta. También se puede instalar un manómetro en la salida para visualizar la presión de la tubería de suministro de agua (instalar una cámara de agua magnetizada), según sea necesario.

Características técnicas del dispositivo de protección de corte de agua

(a) La tensión nominal del microinterruptor es inferior a 60 V, la corriente es de 5 A, el grado de protección contra explosiones es d1, el diámetro exterior del cable de entrada es de φ10~13 y el peso es de 5 kg. Es adecuado para líneas de control de minas de carbón con gases explosivos y peligrosos.

(b) La carrera de trabajo de la varilla de empuje del microinterruptor no es mayor a 0,7 mm y el margen de carrera no es menor a 0,4 mm.
