Válvula de compuerta de distribución de agua manual para una amplia gama de operaciones simples Válvula de compuerta de distribución de agua de 0,1 MPa

La parte de apertura y cierre de la válvula de compuerta es la placa de compuerta, y su dirección de movimiento es perpendicular a la dirección del fluido. La válvula de compuerta solo puede abrirse y cerrarse completamente, y no puede ajustarse ni estrangularse.

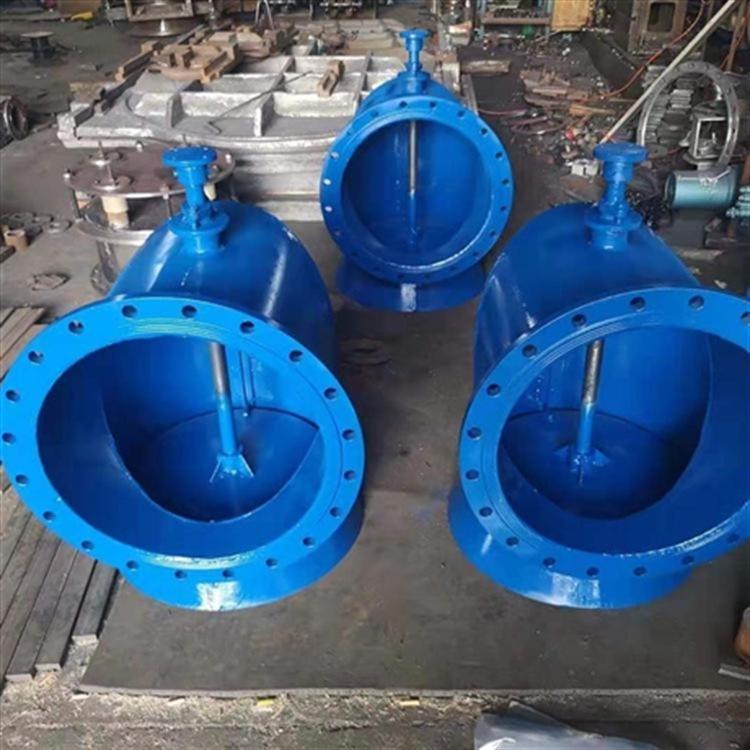

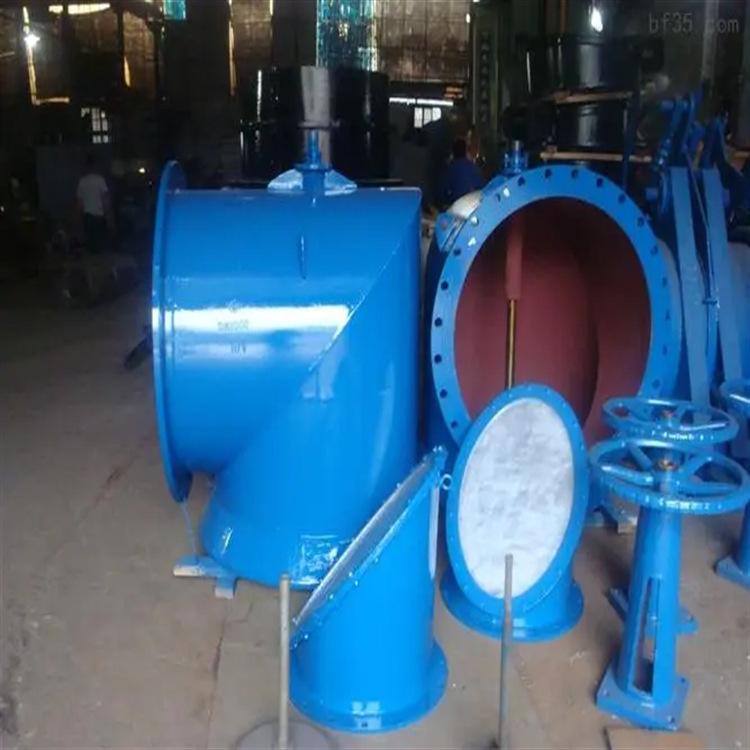

La válvula de compuerta de distribución de agua de mina es una válvula de compuerta de ángulo recto que puede soportar una presión de 0,1 MPa. Se utiliza principalmente para la distribución de agua en diversos pozos subterráneos de minas, y también se puede utilizar para la descarga de agua en piscinas de procesamiento y tratamiento de minerales. El agua no contiene medios corrosivos y la temperatura del agua no supera los 80 grados. La compuerta de distribución de agua se divide en manual (tipo PZ-1) y eléctrica (PZ-TT) según el modo de trabajo. Las partes de apertura y cierre de la válvula de compuerta de distribución de agua son placas de compuerta, y la dirección de movimiento de las placas de compuerta es perpendicular a la dirección del fluido. La válvula de compuerta solo puede abrirse y cerrarse completamente, y no se puede ajustar ni estrangular. Cuando la válvula de compuerta de distribución de agua está cerrada, la superficie de sellado solo puede depender de la presión media para sellar, es decir, la superficie de sellado de la placa de compuerta es presionada contra el asiento de la válvula en el otro lado por la presión media para asegurar el sellado de la superficie de sellado. Esto es autosellante. La mayoría de las válvulas de compuerta utilizan sellado forzado; es decir, cuando la válvula está cerrada, la placa de la compuerta debe presionarse contra el asiento mediante una fuerza externa para asegurar el sellado de la superficie de sellado. El movimiento de la compuerta se produce linealmente con el vástago, lo que se denomina válvula de compuerta de vástago elevable. Generalmente, la varilla de elevación tiene una rosca trapezoidal, y el movimiento giratorio se convierte en movimiento lineal a través de la tuerca de la válvula y la ranura guía en el cuerpo de la válvula; es decir, el par de operación se convierte en empuje. Al abrir la válvula, cuando la altura de elevación de la compuerta es igual a 1:1 veces el diámetro de la válvula, el paso del fluido está libre, pero esta posición no se puede controlar durante el funcionamiento. En la práctica, la parte superior del vástago de la válvula se utiliza como marca, es decir, la posición donde no se puede abrir, como su posición completamente abierta. Para considerar el fenómeno de bloqueo causado por los cambios de temperatura, generalmente se abre hasta la posición superior y luego se retrocede entre media y una vuelta como posición de la válvula completamente abierta. Por lo tanto, la posición completamente abierta de la válvula está determinada por la posición de la compuerta (es decir, la carrera>. Para algunas válvulas de compuerta, la tuerca del vástago de la válvula se coloca en la compuerta y el volante gira para impulsar el vástago de la válvula para que gire, levantando así la compuerta. Esta válvula se llama vástago giratorio.
