Introducción del producto del instrumento de perspectiva de ondas de radio de mina:

La tecnología de perspectiva de radio (también conocida como penetración de galería) se ha utilizado en mi país durante más de 20 años y es una tecnología común de exploración geofísica en minas de carbón. La tecnología de penetración de galería busca y delinea varios objetivos estudiando las características de propagación de las ondas electromagnéticas entre perforaciones o túneles y la absorción de las ondas electromagnéticas por el medio. Tiene un buen efecto de detección en anomalías geológicas como columnas de colapso, fallas, pliegues y áreas de carbón delgado en el frente de trabajo, y puede guiar mejor la producción minera integral. Es uno de los principales métodos de exploración geofísica en minas de carbón.

Ámbito de aplicación del instrumento de perspectiva de ondas de radio de minas:

Detección de fallas en vetas de carbón con una caída mayor a un tercio del espesor de la veta de carbón;

Detectar la extensión aproximada de áreas ricas en agua;

Detectar la fluctuación del techo y del suelo de la veta de carbón;

Detección de columnas de subsidencia con un diámetro mayor a 10 metros;

Intrusiones ígneas;

Zona de variación de espesor de la ganga.

Parámetros del producto del instrumento de perspectiva de ondas de radio de mina:

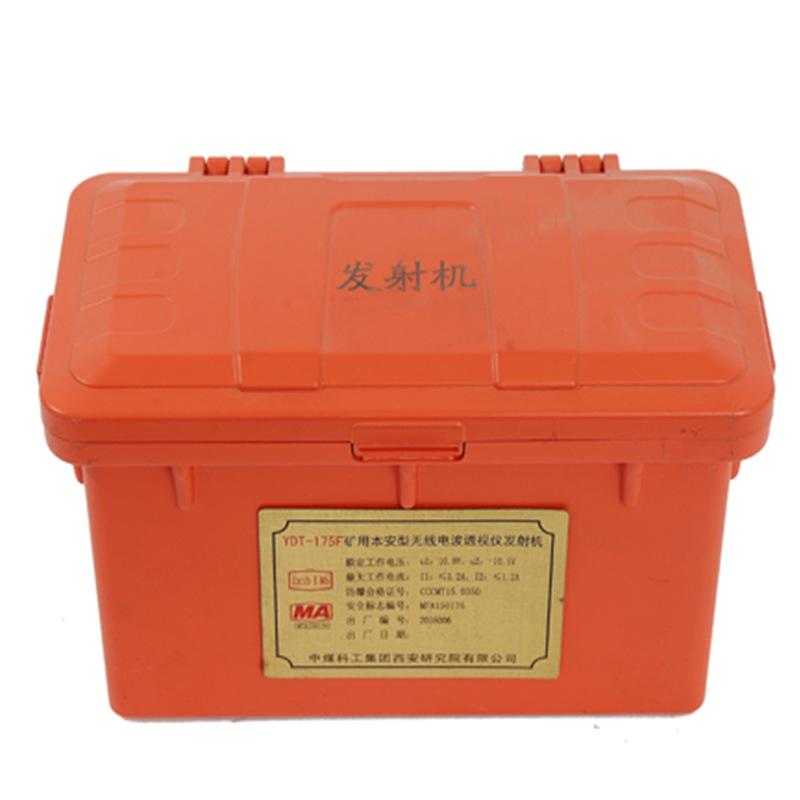

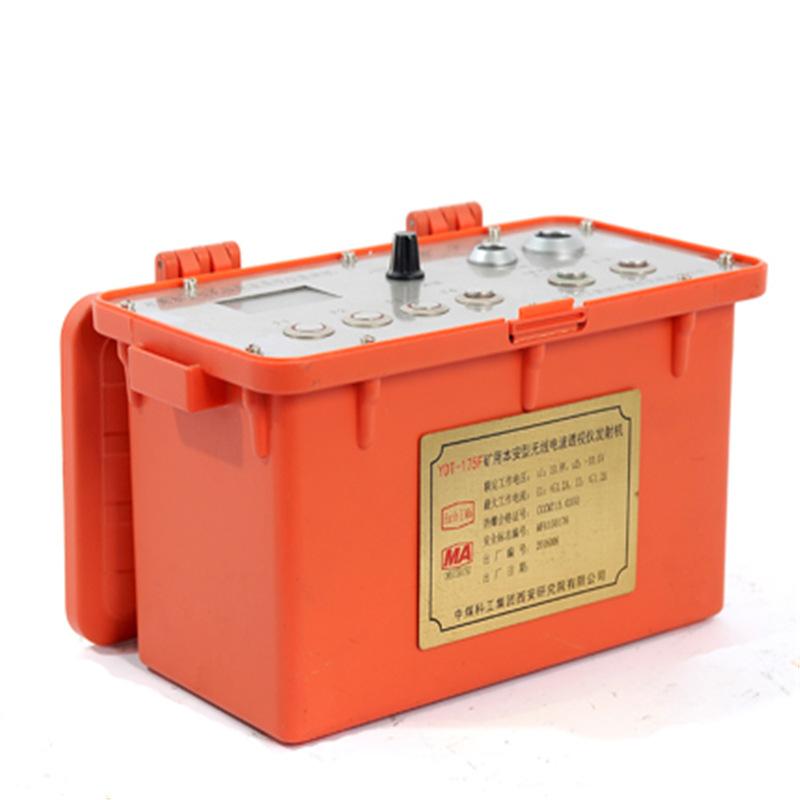

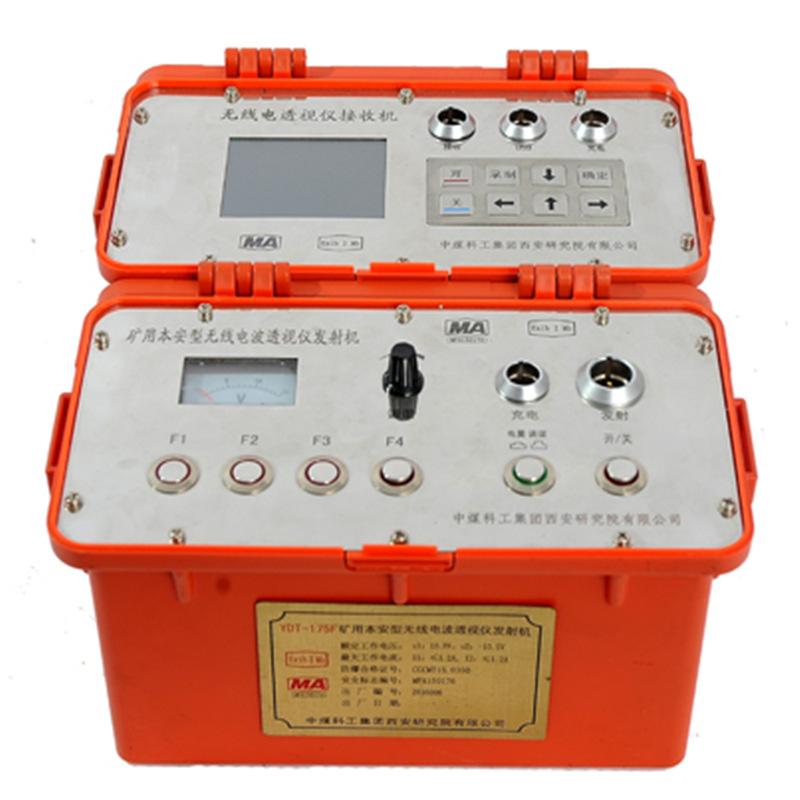

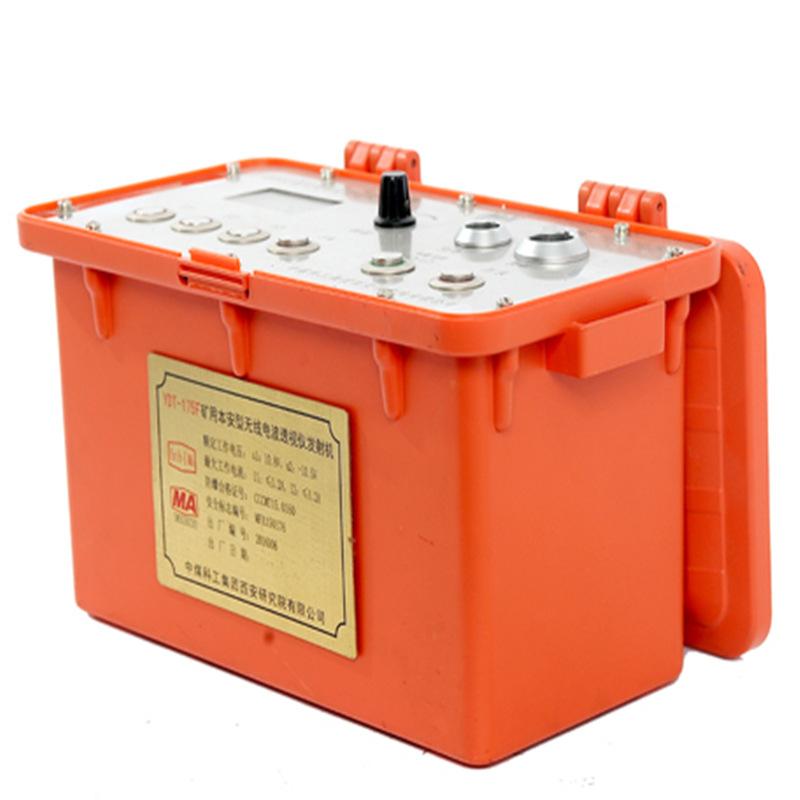

Transmisor de radioscopio YW175A-F:

Frecuencia de transmisión: 175kHz, 310kHz, 510kHz, 925kHz

Estabilidad de frecuencia: 5×10-6;

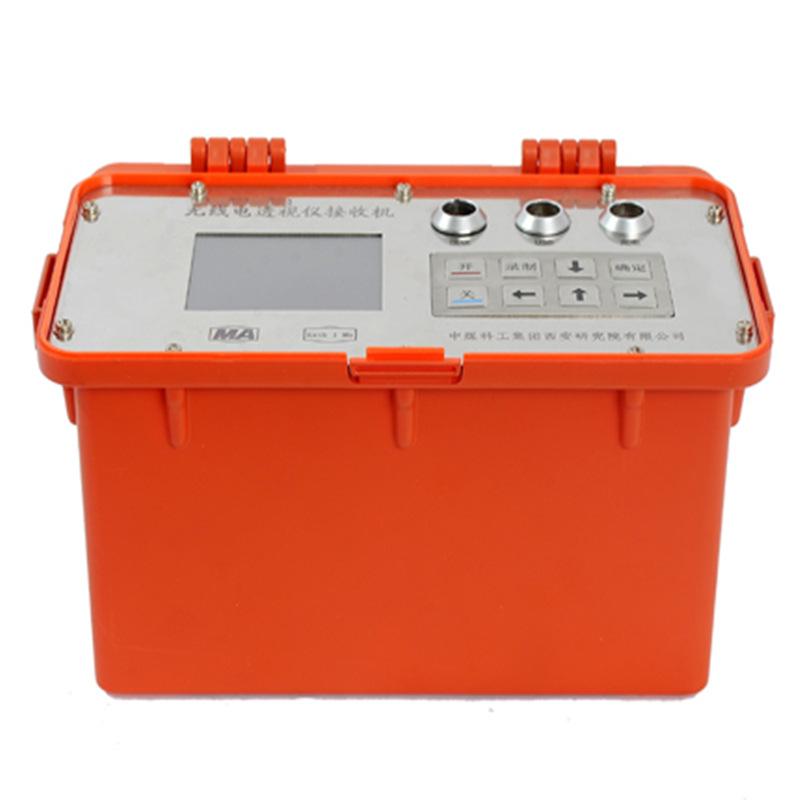

Receptor de radioscopio YW175A-J:

Frecuencias de recepción: 175 kHz, 310 kHz, 510 kHz, 925 kHz;

Ancho de banda de frecuencia de recepción: 20 Hz (±5 Hz);

Sensibilidad del receptor: 40 nV;

Frecuencia de recepción:

Antena receptora de carril: 175/310 kHz, 510/925 kHz

Antena receptora de pozo: 175/310 kHz

Frecuencia de operación de la antena transmisora de carril: 175kHz, 310kHz, 510kHz, 925kHz
