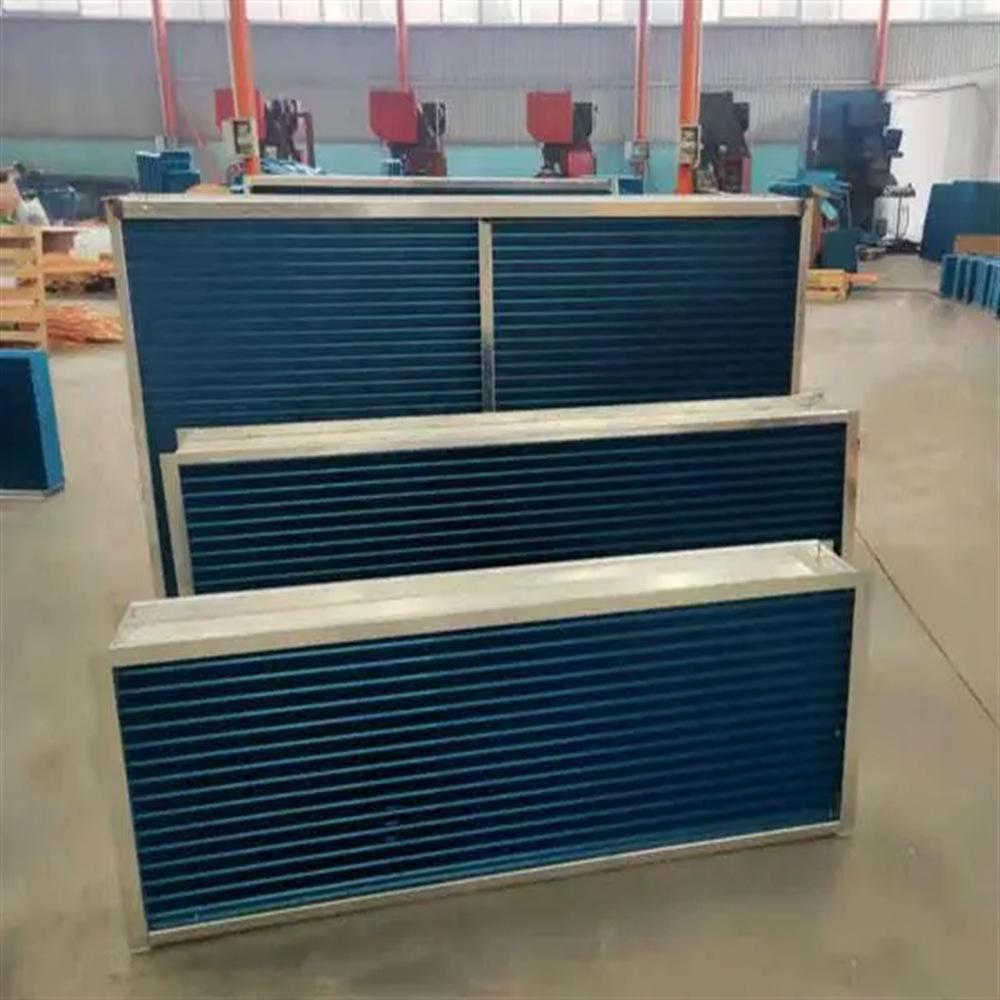

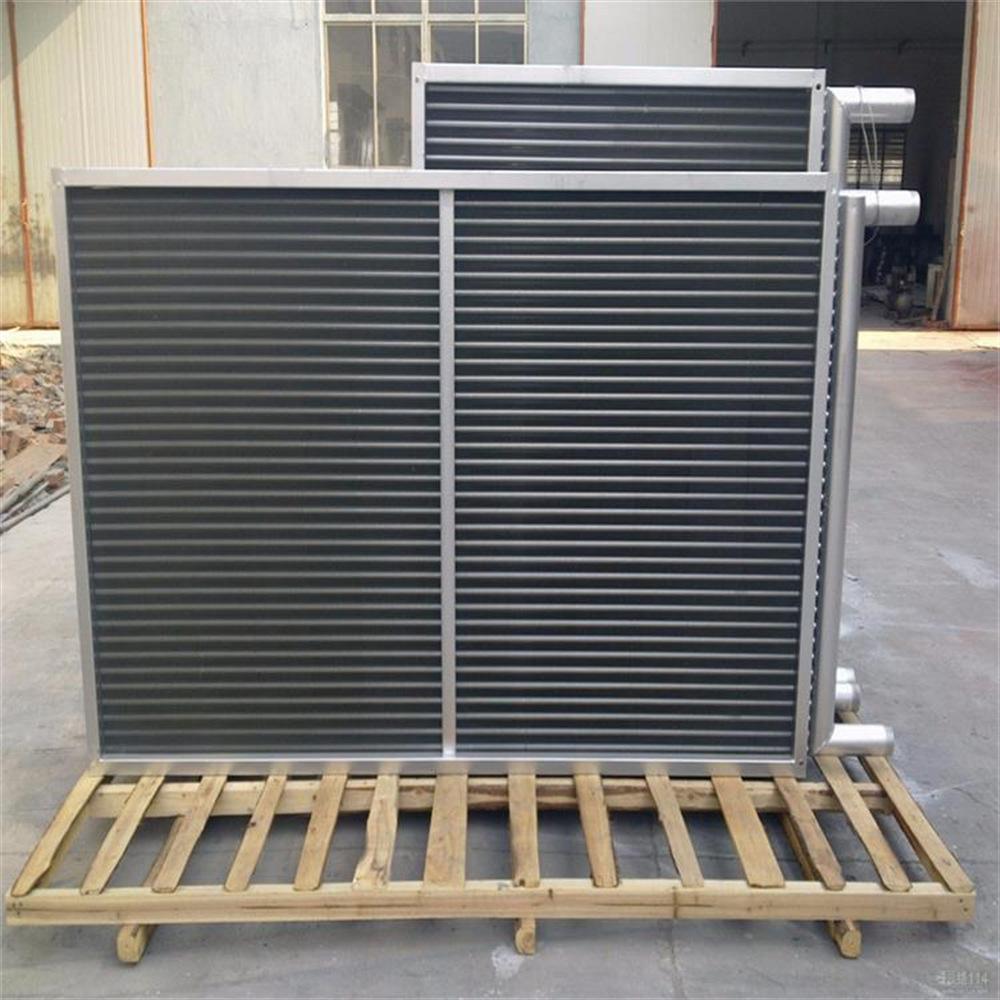

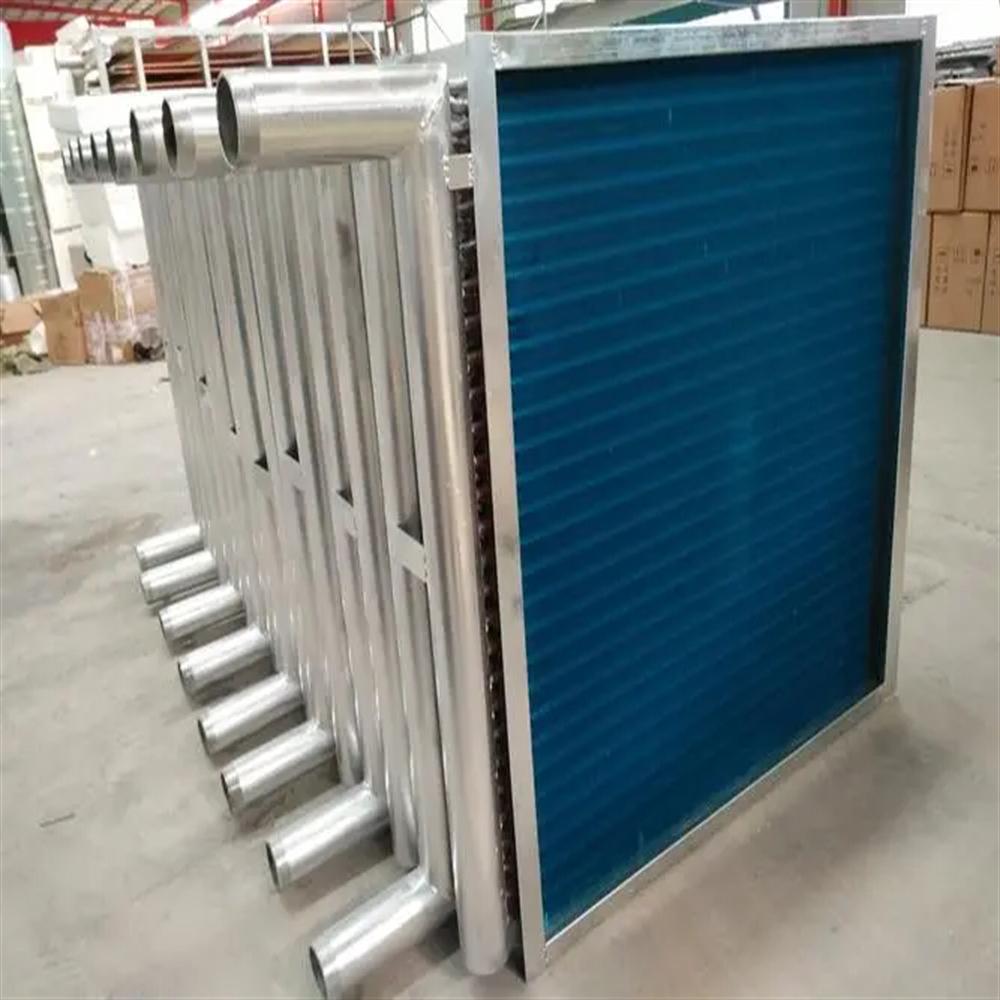

El nombre completo es enfriador de superficie. Su principio es dejar que el medio caliente o el medio frío fluya a través de la cavidad interior del tubo metálico, y el aire a tratar fluye a través de la pared exterior del tubo metálico para el intercambio de calor para lograr el propósito de calentar o enfriar el aire.
El intercambio de calor y humedad del enfriador de superficie se lleva a cabo bajo la acción de la diferencia de temperatura y la diferencia de presión parcial de vapor de agua entre el aire principal y el aire de la capa límite cercano a la superficie exterior del intercambiador de calor. Puede realizar dos procesos de tratamiento del aire: cuando la temperatura del aire de la capa límite es inferior a la temperatura de rocío del aire principal, se producirá un proceso de enfriamiento por deshumidificación o un proceso de enfriamiento húmedo (condición de trabajo húmeda); cuando la temperatura del aire de la capa límite es inferior a la temperatura del aire principal pero aún superior a su temperatura de rocío, se producirá un proceso de enfriamiento isohúmedo (condición de trabajo seca).
En el proceso de enfriamiento por deshumidificación, dado que no solo hay una diferencia de temperatura entre el aire de la capa límite y el aire principal, sino también una diferencia de presión parcial de vapor de agua, no solo hay intercambio de calor sensible a través de la superficie del intercambiador de calor, sino también intercambio de calor latente acompañado de intercambio húmedo. Se puede ver que el enfriador de superficie en condiciones húmedas tiene una mayor capacidad de intercambio de calor que en condiciones secas, o en otras palabras, para el mismo enfriador de superficie, cuando la temperatura de bulbo seco del aire tratado y la temperatura del agua permanecen constantes, cuanto mayor sea la temperatura de bulbo húmedo del aire, mayor será la capacidad de enfriamiento y deshumidificación del enfriador de superficie.
Método de numeración tipo TL: Ejemplo TL4×24×1500(Z)2.7
TL————Modelo
4————Número de fila N: 2.3.4.6.8.10.12
24————Número de tubos superficiales n≤60
1500————Longitud del tubo de superficie A≤5000mm
(Z)——Dirección del flujo de aire izquierda (Z es izquierda e Y es derecha, mirando hacia la entrada de aire)
2.7 ————Espaciamiento entre piezas t=2.7
4. Selección de materiales y tipos de refrigeradores de superficie
1. Material del cabezal del enfriador de superficie: a. tubo de acero galvanizado, b. tubo de cobre, c. tubo de acero inoxidable,
2. Material de aleta del refrigerador de superficie: a. Lámina de aluminio ordinaria, b. Lámina de aluminio hidrofílica, c. Lámina de cobre, d. Lámina de acero inoxidable 15.88
3. Placa de extremo del enfriador de superficie y placa protectora: a. placa galvanizada, b. placa de acero inoxidable,
