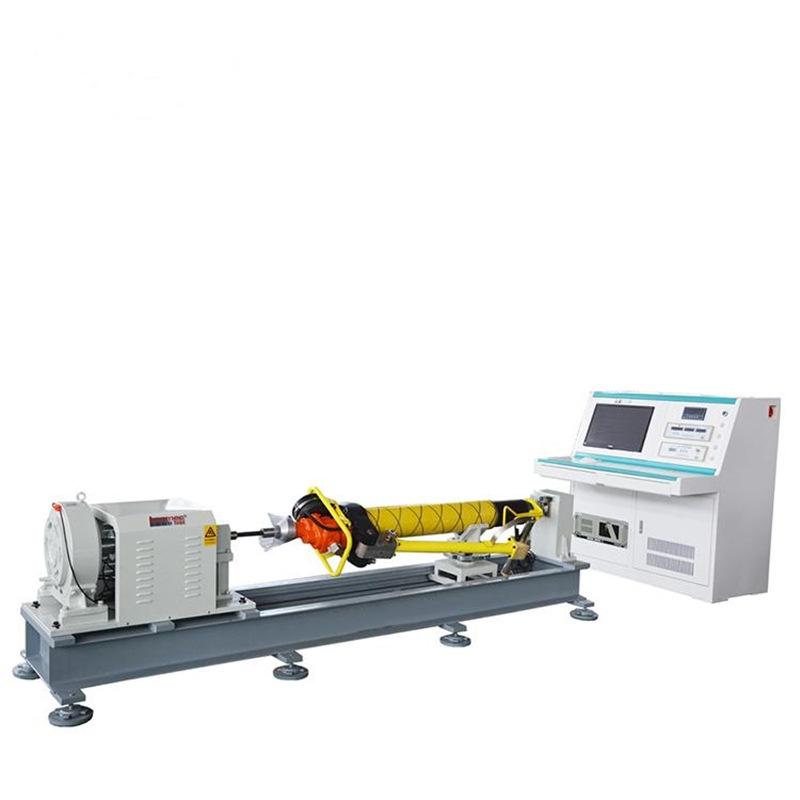

Fabricantes Venden Plataforma de Detección de Taladro de Anclaje Funcionamiento Estable Plataforma de Detección de Taladro de Anclaje MST-500

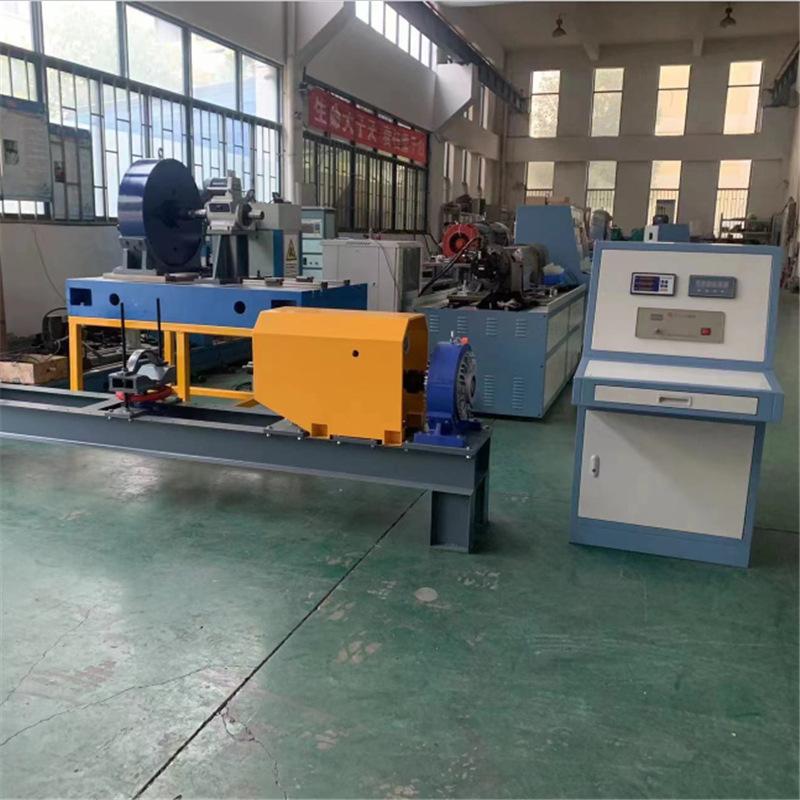

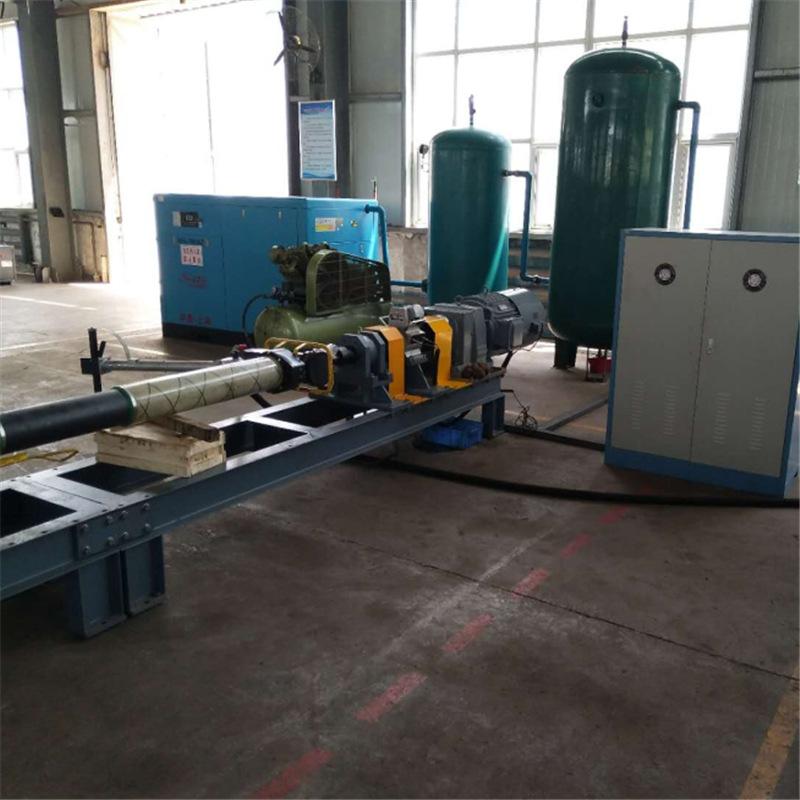

Composición del sistema de banco de pruebas

El sistema de banco experimental consta de un banco de perforación de anclaje que se va a probar, un sensor de torsión y velocidad, un freno de polvo magnético, un sistema de torsión del banco de perforación de anclaje, un soporte de prueba y equipo auxiliar relacionado experimentalmente.

Condiciones ambientales de uso del equipo

Fuente de alimentación estable: CA 380 V y CA 220 V 50 Hz

Temperatura ambiente: 0～45℃

Humedad ambiente: ≤85%

El laboratorio debe mantenerse seco y libre de ácidos, álcalis, sustancias inflamables, explosivas y otros productos químicos y otros gases corrosivos.

Banco de pruebas de taladro de anclajeIntroducción

El banco de pruebas de perforación de anclaje transmite par según el principio electromagnético. Presenta las ventajas de una relación lineal entre la corriente de excitación y el par transmitido, pudiendo transmitir un par determinado independientemente del deslizamiento. Además, ofrece una rápida respuesta y una estructura sencilla. Cuando la bobina interna pasa la corriente, se generan líneas de fuerza magnéticas y se forma un circuito magnético para generar par. Al variar la corriente de excitación, se puede modificar el par de histéresis del dinamómetro, lo que permite controlar el par de carga y completar la prueba de las características de carga.

Parámetros de rendimiento del sistema de medición y control

Potencia absorbida nominal: 14kW

Par máximo: 400 Nm

Velocidad máxima de entrada: 800 r/min

Consumo máximo de energía: 3 A

Temperatura 200℃

Principales indicadores técnicos del sistema de pruebas

La precisión de la medición de par es mejor que ±0,2 % FSR;

El error de medición de la velocidad no es más que ±0,1%;

La precisión de la medición de presión es mejor que ±0,5 % FSR

La precisión de la medición del consumo de gas es mejor que ±0,5 % FSR
