Máquina de elevación hidráulica calificada con certificado, máquina de elevación hidráulica completa YQJC-300, máquina de elevación hidráulica grande

Zhongyi Equipo Inteligente Co., Ltd.

Breve introducción de la máquina elevadora de orugas hidráulica YQBJ-250

El elevador de orugas hidráulico está compuesto por una bomba manual de doble pistón, un tanque de aceite, una válvula de alivio, una palanca de elevación de orugas, una placa base y otros componentes principales.

Características del elevador de orugas hidráulico

El tanque de aceite de la máquina está equipado con una válvula de alivio. La presión de trabajo del sistema de 72 MPa permite utilizar un cilindro de menor diámetro para cumplir con los requisitos de tamaño compacto y peso ligero. Cuando la presión de aceite supera los 72 MPa, la válvula de alivio se descarga automáticamente y actúa como protección contra sobrecargas. Se caracteriza por su alta eficiencia, operación sencilla y ligera, menor esfuerzo físico, seguridad y fiabilidad, y una amplia gama de aplicaciones.

Aplicación de la máquina elevadora de orugas hidráulica YQBJ-250

La máquina hidráulica de elevación y desplazamiento de vías YQBJ-250 es un equipo especial para la elevación y desplazamiento de vías en reparaciones mayores y medianas de vías ferroviarias y el mantenimiento de la plataforma. Es adecuada para operaciones de elevación y desplazamiento de vías en líneas ferroviarias de 43 kg/m a 75 kg/m. Puede elevar y ajustar el nivel de la vía.

Máquina elevadora de orugas hidráulica YQBJ-250

Potencia del motor 9,6 kW

Presión de trabajo del sistema 16 MPa ± 0,5 MPa

La fuerza de elevación es inferior a 125×2 kN

Cantidad de elevación ≮500 mm

Fuerza de desplazamiento de la vía inferior a 110 kN

Cantidad de desplazamiento de la pista ≮150 mm/vez

Carrera del cilindro de elevación 770 mm

Fuerza de operación de la manija de la bomba manual <220 N·m

Dimensiones: 1750×850×1210 (mm)

Peso de la máquina (sin incluir el bastidor inferior) 475 kg

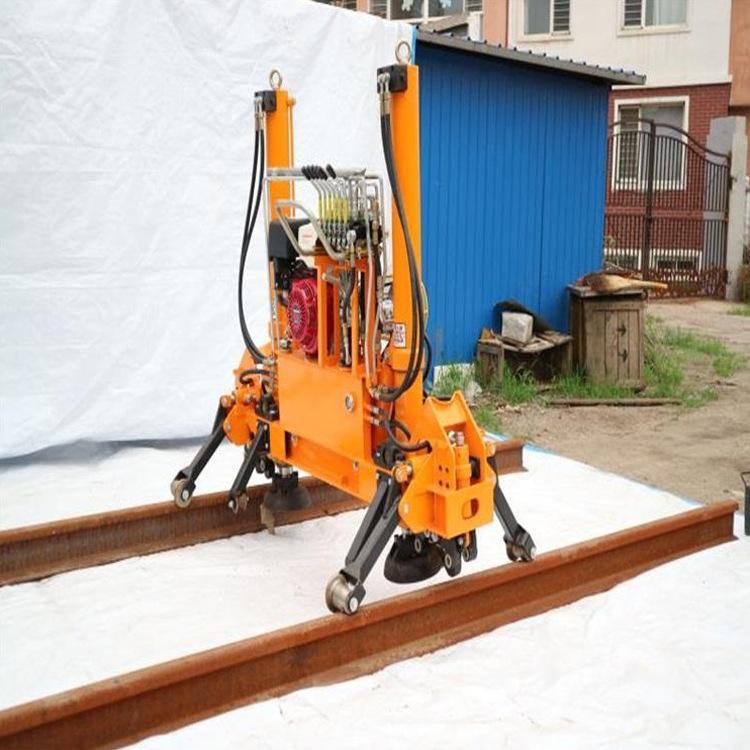

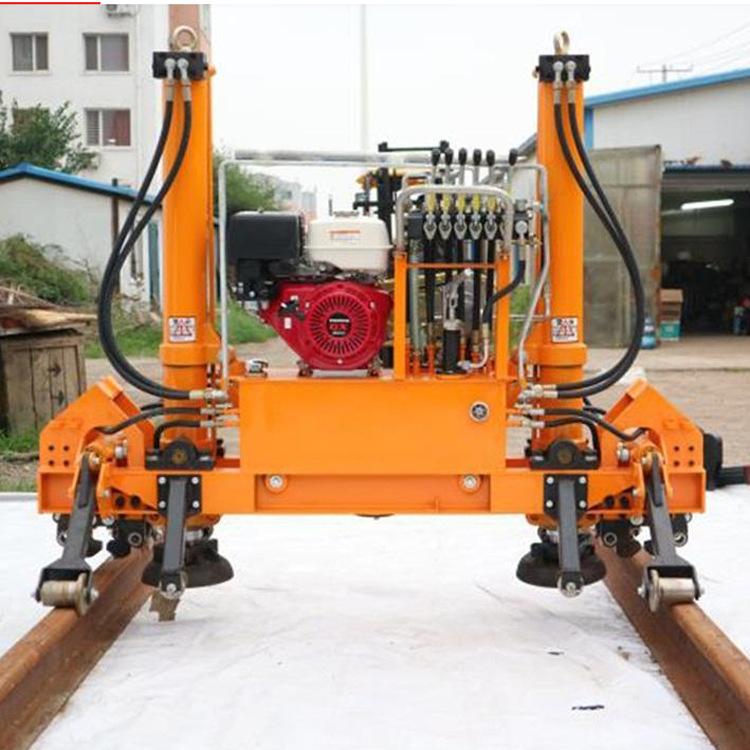

La máquina hidráulica de elevación y tracción de vías se compone de un motor de combustión interna, una bomba de engranajes, una válvula de inversión multivía, un sistema hidráulico (como un cilindro), un dispositivo de elevación de vías, un dispositivo de desplazamiento de vías, un dispositivo de enganche de rieles, un dispositivo de desplazamiento, un dispositivo de descenso de vías y una bomba de aceite manual. Esta válvula de inversión multivía incorpora una válvula de descarga. Cuando el sistema hidráulico se sobrecarga, se puede descargar en cualquier momento para garantizar la seguridad del equipo. El dispositivo de desplazamiento de vías controla el cilindro de elevación para girar e inclinar la máquina hasta la posición de desplazamiento de vías, y este mismo cilindro se utiliza para la elevación y el desplazamiento de vías. El dispositivo de enganche y el cilindro del dispositivo de desplazamiento están controlados por una válvula de inversión. La apertura y el cierre del gancho de rieles y la elevación y el descenso del bastidor del dispositivo están interconectados. Ambas operaciones se combinan en una sola y se realizan simultáneamente, eliminando la posibilidad de daños al equipo causados por una operación incorrecta de elevación del bastidor cuando el gancho de rieles no está abierto, lo que mejora la seguridad del equipo. El sistema de apertura y cierre del gancho del riel se realiza mediante una estructura de cuña de hierro, que libera automáticamente el riel gracias a su gravedad. Es fácil de operar y ofrece un rendimiento fiable.

1. Fiabilidad: Esta máquina utiliza dispositivos de sujeción de rieles convexos y cóncavos antideslizantes y de pasador, que son muy fiables. Si se siguen estrictamente los procedimientos de operación, el desvío no se soltará en ningún momento ni en ningún estado. El cilindro de elevación de la vía está equipado con un bloqueo hidráulico, por lo que, incluso si se rompe la tubería de aceite, el desvío no se caerá por sí solo.

②. Robusto y duradero: El bastidor, la abrazadera del riel y el cilindro elevador de rieles son los componentes principales que soportan la fuerza. El bastidor está fabricado con acero de alta calidad de tamaño completo, soldado por técnicos de soldadura, con soldaduras completas y sin grietas. La abrazadera del riel está fabricada con acero de alta calidad mediante forjado en matriz integral, y los dientes están templados para no deformarse. El tubo sin costura y el vástago del pistón están fabricados con acero al carbono 45# de alta calidad, templado y capaz de soportar una sobrecarga del 50 % sin deformarse.

③ Fácil de operar: Cada cilindro se opera con una válvula de inversión hidráulica manual, con una inversión precisa y una acción simple, que se puede dominar con un entrenamiento breve.

4. Flexible y maniobrable: la máquina en sí está equipada con ruedas de funcionamiento, ruedas de oruga inferiores y dos tubos de oruga inferiores largos y dos cortos, que pueden completar fácilmente el empuje y el movimiento lateral a lo largo de los rieles de la oruga y completar la elevación vertical con la cooperación de dos cilindros de elevación de oruga, es decir, la máquina en sí puede moverse libremente en tres direcciones: arriba y abajo, izquierda y derecha, y adelante y atrás.
